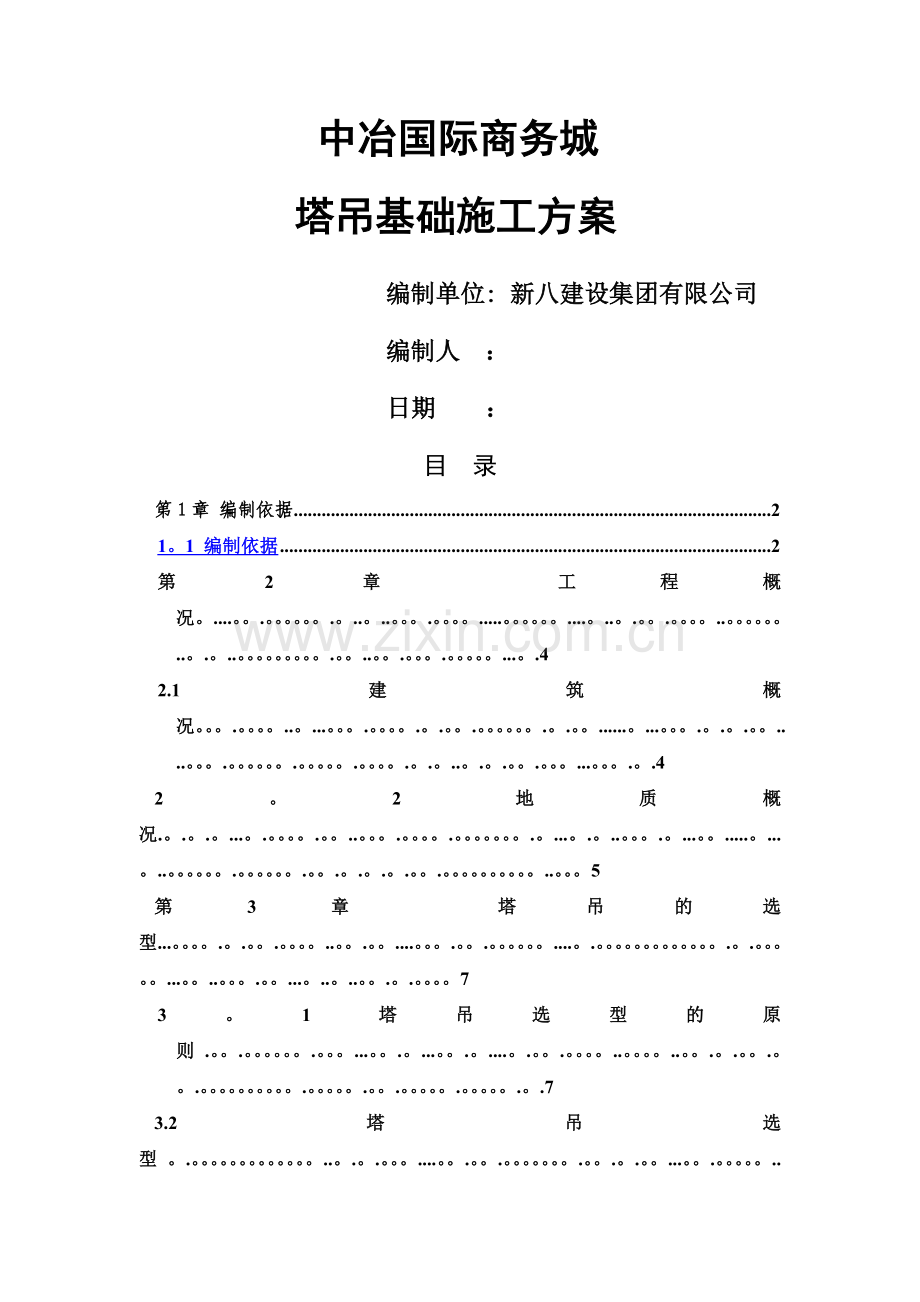

中冶国际商务城
塔吊基础施工方案
编制单位: 新八建设集团有限公司
编制人 ：
日期 ：
目 录
第1章 编制依据 2
1。1 编制依据 2
第2章 工程概况。....。。.。。。。。。.。..。..。。。.。。。。.....。。。。。。....。..。.。。.。。。。..。。。。。。..。.。..。。。。。。。。。.。。..。。.。。。.。。。。。...。.4
2.1 建筑概况。。。.。。。。..。...。。。.。。。。.。.。。.。。。。。。.。.。。......。...。。。.。.。.。。....。。。.。。。。。。.。。。。。.。。。。.。.。..。.。.。。.。。。...。。。.。.4
2。2 地质概况.。.。.。...。.。。。。.。。..。。。.。。。。.。。。。。。。.。...。.。..。。。.。...。。.....。...。..。。。。。。.。。。。。。.。。.。.。.。.。。.。。。。。。。。。。..。。。5
第3章 塔吊的选型...。。。。.。.。。.。。。。..。。.。。....。。。.。。.。。。。。。....。.。。。。。。。。。。。。。.。.。。。。。...。。..。。。.。。...。..。..。。.。.。。。。7
3。1 塔吊选型的原则 .。。.。。。。。。.。。。...。。.。...。。.。....。.。。.。。。。..。。。。..。。.。.。。.。。.。。。。。。。。。。.。。。。。.。。.。。。。。.。。。。。.。.7
3.2 塔吊选型 。.。。。。。。。。。。。。。..。.。.。。。....。。.。。.。。。。。。。.。。.。.。。...。。.。。。。。..。..。.。。.。。。.。。。。。..。..。.。.。。。..。。。。。.。.。..。.。7
第4章 塔吊定位及配筋 7
4。1 塔机位置 7
第5章 塔吊基础的施工方法及施工顺序..。。。。。.。。。。。..。.。。.。。。.。.。.。。.。。。.。。...。.......。。.。。。。....。11
5。1 塔吊基础施工顺序。。.。.。。.。。...。。。.。..。....。..。..。.。。。。..。.。。。.。。.。...。。。。。。。.。。。.。。..。。.。。.。。。。。.。..。。。。。.。.11
5。2 塔吊基础施工方法 .。。。.。。..。。。。。。..。.。.。。。..。。。.。..。。...。.。。。。。.。.....。。。。。。.。。。。。。。。。。.。。.。。..。.。。。。.。。.。。。13
第6章 塔吊基础验算 14
第7章 安全要求 16
第1章 编制依据
1.1 编制依据
《烟台中冶国际商务城图纸》
《烟台中冶国际商务城项目勘察报告》
《塔式起重机混凝土基础技术规程》JGJ/T187—2009
《建筑施工安全检查标准》JGJ59—2011
《建筑机械使用安全技术规程》JGJ33—2001
《危险性较大的分部分项工程安全管理办法》建质【2009】87号文
《建筑起重机械安全监督管理规定》建设部第166号令
《塔吊基础说明书》
第2章 工程概况
2.1 建筑概况
本工程系新建住宅工程,位于烟台市牟平区.本工程共计20栋单体工程，其中14栋无地下室，地上3—4层,建筑高度11。85m，总建筑面积约32000㎡。
塔吊平面布置图
2.2 地质概况
（1)、冲填土(Q4ml）：
分布于整个场地,主要为新近从海中吹填的砂性土（主要为细砂及中砂），该层底部部分场段混含淤泥或淤泥团块，混含淤泥地段标贯不击自进。该层厚度：2。20～6.30m,平均3.71m；层底标高：—2.06～2.62m，平均0。79m；层底埋深:2.20～6。30m，平均3。71m.该层极松散,欠固结.
（2）层淤泥质粘土（Q4m+l）
分布于整个场区，仅53＃、57＃、58#、97＃钻孔缺失，灰~灰黑色,含水量甚高，饱和, 切面较光滑.具腥臭味，含腐殖质,软塑～流塑状态，具触变、流变性，部分场段相变淤泥.韧性及干强度均较高，有机质含量Wu=5.7～8。1％（属有机质土）,含贝壳残骸、云母碎屑。该层顶部混含大量粉细砂,该层大多地段标贯不击自进。该层厚度：1。30～8.40m，平均5。57m；层底标高：-7。80~—2.09m，平均—5。56m；层底埋深：6。00~12。50m，平均10.06m.属新近沉积的高压缩性软弱下卧层。
（2T)层细砂(Q4m)
该层以透镜体的形式存在于(2)层淤泥质粘土中，场地仅分布在17、24、27、28、29、31、32、39、40、41、42、43、51、61、62、64、65、66、67、68、69、70、71、72、73、74、75、76、78、79、80、81、82、83、84、85、86、87、88、89、90、91、92、93、94、95、96、97、98、99、100、101、102、104、105、106、107、108、109、110、111、112、113号钻孔,浅灰白色~灰色，松散~中密，饱和。主要成份为石英、云母，粒度均一.分选性及磨园度均较好，混含淤泥.该层厚度：0。50～4.20m，平均1。50m；层底标高：—5.30~-0。40m,平均—2.12m；层底埋深：4。70～10。00m,平均6。80m。
（3）层细砂(Q4m)
仅分布场地2、3、5、6、7、8、9、13、15、16、17、23、24、27、28、29、31、32、35、39、40、41、43、44、51、53、54、56、57、58、59、60、61、64、66、67、68、69、70、73、74、75、76、77、78、80、81、82、83、85、86、87、89、90、92、93、94、95、96、97、105、106、107、108号钻孔中。浅灰色，松散～稍密，饱和.主要成份为石英,云母次之,粒度均一。该层厚度：0。50～5。00m,平均1.36m；层底标高：—9。50～-3。09m,平均—6。40m；层底埋深：7。00～14.50m,平均10.91m.
（4）层细砂（Q4m)
整个场地该层均有分布。黄白～浅黄色,中密～密实，饱和。主要成份为石英，云母次之，粒度均一.分选性及磨园度均较好。该层厚度：0。60～7。00m,平均2。39m；层底标高：—11。05～—5.40m，平均—8.53m；层底埋深：9。60～16。00m，平均13。01m。
(5）层细砂(Q4m）
黄白色～黄色,密实，饱和.主要成份为石英，云母次之.分选性及磨园度均一般。该层近底部局部相变中粗砂层。该层没有被揭穿.
第3章 塔吊选型
3.1 塔吊选型的原则
（1）塔机的主要参数满足现场吊装的需要
（2）塔机的运输能力满足工期需要
(3）塔机的安装与拆卸方便
（4）综合考虑选择性能好、功效高和费用底的塔机，并确保安全
3.2 塔吊选型
根据现场临建布置图、塔吊的性能参数、满足土建材料的垂直运输，综合工期要求，共选用五台塔吊，分别为：两台台QTZ40(臂长47m）塔吊、三台TC50 (臂长50m),以满足本工程的垂直运输。
塔吊号
型号
位置
臂长
端部起
重量
地耐力要求
持力层（fak)
是否需要处理
处理方式
1＃塔吊2#塔吊
QTZ40
A03#楼南侧
47m
0。8吨
250kPa
105
需要
采用预应力管桩，4根,直径500
3＃、4＃5＃塔吊
TC50
A16#楼南侧
50m
1.0吨
250kPa
105
需要
采用预应力管桩，4根，直径500
第4章 塔吊定位及配筋
4.1 塔机位置
根据桩位平面布置图，同时避开地下室顶板主梁，参考塔吊的性能参数，综合各种因素，定位如下：
4。2塔基尺寸及配筋
TC50塔吊基础尺寸平面尺寸为5000mm×5000mm,高度为1000mm。配筋为HRB400φ25@200，拉钩为HPB235φ14@400；
混凝土强度等级为C35加早强剂。
TC50塔吊平面图
QTZ40塔吊基础
第5章 塔吊基础的施工顺序及施工方法
5.1 塔吊基础施工顺序
定位放线 管桩 土方开挖 垫层施工 放线复测 支模及钢筋绑扎 安装预埋件 防雷接地 　 混凝土浇筑 养护拆模
5.2 塔吊基础施工方法
5.2.1 定位放线：按塔机桩基础位置图及塔机基础图进行定位放线.
5.2.2 土方开挖：塔吊均离建筑物较近,开挖时，工长进行旁站指挥,不得超挖。
5.2.3 放线复测:在垫层上放出塔基的中心线，并确定四个角点。
5.2.4 模板支设:模板采用18厚竹夹板，用50×100mm木方做背楞，φ48×3。5钢管加固。
5.2.5 钢筋绑扎:
（1）首先在垫层上弹出钢筋的位置、间距.
（2)先绑扎底层钢筋，底层钢筋为双向钢筋。钢筋交叉处必须用绑扎丝绑牢。
（3)底层钢筋绑扎完后，用￠20＠400钢筋搭设马凳,作为上层钢筋的架体用（浇砼时不取出)。
（4）上层钢筋为双向钢筋,绑扎时直接放置在马凳上，确保钢筋的位置正确。
（5）钢筋拉筋应与上下层钢筋同时进行绑扎，钢筋交叉处必须用绑扎丝绑牢。
（6）钢筋保护层：下皮钢筋垫块用混凝土制作，厚度为50mm.
5.2.6 安装预埋件
地脚螺栓安装：安装时要进行现场放样,用多层板确定每组螺栓的间距,用22号钎丝拉线确定四组螺栓的距离，无误后将螺栓与角钢焊在支架上，偏差2mm内。
塔基基础、基础剖面图及基础附件图具体见附图。
5.2.7 防雷接地
（1）每台塔基基础制作完,作两组接地装置,将接地保护装置的电缆与任何一根主弦杆的螺栓连接,连接处应清除螺栓与螺母的涂料。
每组地线做法:用3根φ48长1.5—1.8m钢管制作成1.2m等边三角形打入地下，用50×5的镀锌扁钢将三根钢管焊接在一起,然后将扁钢焊接在塔吊预埋腿上.
(2）接地电阻不大于10Ω.
（3)接地保护装置应由专门人员安装,经验收合格后方可浇筑
混凝土。
（4）接地保护装置应定期检查接地线及电阻.
5.2.8 基础混凝土浇筑
混凝土采用商品混凝土，强度等级为C35加早强剂。
（1）先浇筑桩基础混凝土;待桩头达到一定强度后,凿出浮浆,清理钢筋。
（2）混凝土浇筑时厂家必须提供配合比.
(3)混凝土的坍落度要求为120-140mm.
（4）混凝土振捣：采用50插入式振捣棒，振捣间距以50cm为宜。振捣时应快插慢拔，以便气泡排出,严禁漏振。
（5）砼振捣完后,必须把砼表面找平、收光,平整度要求不大于3mm.
5.2.9 砼养护
砼浇筑完12小时后，及时进行浇水养护，养护时间为7天.
第6章 塔吊基础验算
说明:塔吊基础桩采用预应力高强混凝土管桩(PHC)混凝土强度为C80。桩型为AB型，桩径500。
依据塔吊基础说明书=511。2KN; =5。5×5。5×1×25=756.25 KN
1、桩基计算
(1）轴心力作用下：
=（511。2+5。5×5。5×1×25）/4=316.9KN
（2) 偏心竖向力作用下：
=316。9+（ 1335+18。3）/(1。4X4.5)=531。7 KN
316。9-214。8=102。1 KN
-荷载作用效应下,基桩的平均竖向力;
-荷载效应标准组合偏心竖向作用力下，角桩的最大竖向力
—荷载效应标准组合偏心竖向作用力下,角桩的最小竖向力
—荷载效应标准组合时，作用于桩基承台顶面竖向力；
—桩基承台及其上土的自重标准值，
n—桩基中的桩数,
(3）桩基竖向承载力要求：
=316.9KN≤=1200 KN
=531.7 KN≤1.2=1。2×1200=1440 KN
2、承台计算
=511.2÷4×（5。5÷2-0。8-0.5）=185.31KN·m＜1335 KN·m
= =185。31KN·m＜1335 KN·m
3、受冲切验算
=1200KN
=［0.386×1。325×2000]×0.98×1.57KN/㎜2×1000=1573KN
=1200KN＜=1573KN
第7章 安全要求
1、按烟台市《塔式起重机拆装许可证》要求,配备相关人员,明确分工，责任到人。
2、上岗前必须对上岗人员进行安全教育，必须带好安全帽，严禁酒后上班。
3、塔机的安拆工作时，风速超过13m/s和雨雪天，应严禁操作。
4、操作人员应佩戴必要的安全装置，保证安全生产。
5、严禁高空作业人员向下抛扔物体。
6、未经验收合格，塔吊司机不准上台操作，工地现场不得随意自升塔吊、拆除塔吊及其他附属设备。
7、严禁违章指挥，塔吊司机必须坚持十个不准吊.
“十不吊"： ⑴ 信号指挥不明不吊；
⑵ 斜牵斜挂不吊；
⑶ 吊物重量不明不吊;
⑷ 散物绑扎不牢不吊;
⑸ 吊物上有人不吊；
⑹ 埋在地下物不吊；
⑺ 安全装置失灵不吊；
⑻ 现场光线阴暗不吊；
⑼ 钢丝绳直接接触吊物无保护不吊；
⑽ 六级风以上不吊；
8、夜间施工必须有足够的照明，如不能满足要求，司机有权停止操作。
9、拆装塔机的整个过程，必须严格按操作规程和施工方案进行，严禁违规操作。
10、多塔作业时，要制定可靠的防碰撞措施。
