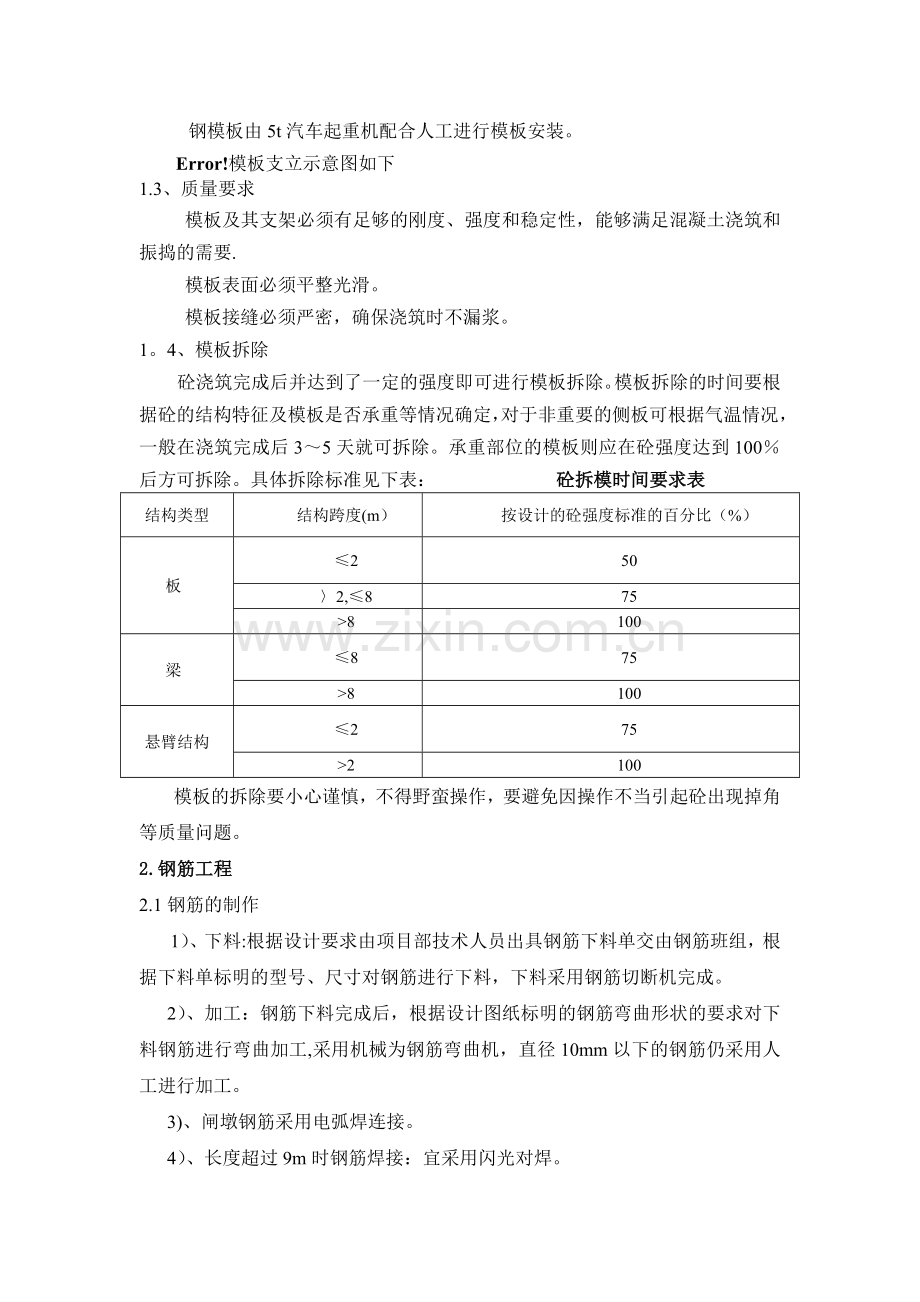

#市#综合整治工程(合同编号：AQSH01）节制闸分部工程 施 工 方 案审定: 审核: 编制: #市#公司节制闸分部工程施工方案一、工程概况市#节制闸主要工作内容：底板、闸墩、门槽二期混凝土、闸墩顶板、启闭机排架、桥面板预制安装.二、下部结构施工方案1、模板工程1。1模板制作本工程选用模板除局部位置使用木模板外其它全部采用钢模或竹胶板.钢模从租赁公司租用，根据浇筑部位的结构尺寸从仓库中调配和新加工，再将模板运至工地现场，根据钢模的尺寸分区进行堆放，以方便使用。木模板和竹胶板则在工地现场制作，根据结构的尺寸进行下料,刨平、拼接、加固等过程，直至达到设计要求.制作模板所用的木材要干燥，不能太湿，以免制作好的模板因干缩导致模板变形,从而影响砼的浇筑质量。1。2、模板安装安装前要将模板表面清洗干净，并涂刷对砼没有影响的隔离剂,以达到防锈和方便拆模的效果.模板安装要求尺寸准确、支撑牢固、具有可靠的强度、刚度和稳定性.钢模板由5t汽车起重机配合人工进行模板安装。模板支立示意图如下1.3、质量要求模板及其支架必须有足够的刚度、强度和稳定性，能够满足混凝土浇筑和振捣的需要.模板表面必须平整光滑。模板接缝必须严密，确保浇筑时不漏浆。1。4、模板拆除砼浇筑完成后并达到了一定的强度即可进行模板拆除。模板拆除的时间要根据砼的结构特征及模板是否承重等情况确定，对于非重要的侧板可根据气温情况，一般在浇筑完成后35天就可拆除。承重部位的模板则应在砼强度达到100后方可拆除。具体拆除标准见下表： 砼拆模时间要求表结构类型结构跨度(m）按设计的砼强度标准的百分比（%）板2502,8758100梁8758100悬臂结构2752100模板的拆除要小心谨慎，不得野蛮操作，要避免因操作不当引起砼出现掉角等质量问题。2.钢筋工程2.1钢筋的制作1）、下料:根据设计要求由项目部技术人员出具钢筋下料单交由钢筋班组，根据下料单标明的型号、尺寸对钢筋进行下料，下料采用钢筋切断机完成。2）、加工：钢筋下料完成后，根据设计图纸标明的钢筋弯曲形状的要求对下料钢筋进行弯曲加工,采用机械为钢筋弯曲机，直径10mm以下的钢筋仍采用人工进行加工。3)、闸墩钢筋采用电弧焊连接。4）、长度超过9m时钢筋焊接：宜采用闪光对焊。5）、钢筋绑扎:箍筋末端应制成180弯钩，弯钩长度不小于75.箍筋开口应按圆周螺旋形布置，不宜设置在同一截面上。绑扎时将主筋间距按圆周均匀分布。6）、质量要求基本要求:钢筋的规格、型号、尺寸必须符合设计要求.钢筋的接头、间距必须符合图纸设计要求及施工规范的规定。允许偏差要求见下表:钢筋加工允许偏差表序号偏 差 名 称允许偏差值（）1受力钢筋全长净尺寸偏差102箍筋各部分偏差53钢筋弯起点位置偏差构件20大体积砼304钢筋转角偏差32.2钢筋安装根据作用部位的需求,将已加工好的钢筋运至施工现场，按施工图纸的要求将各种钢筋摆放到位，每一钢筋交叉处用扎丝固定，绑扎要牢固，以保证施工时不出现位移。钢筋网绑扎时绑扎方向要错开，不可向同一方向绑扎.焊接采用双面电弧焊接，焊接长度应不小于5倍的钢筋直径。按照设计要求的规定间距,绑扎好钢筋网片；钢筋的接头应按规范规定留置；网片绑扎好后应及时将预制保护层垫块垫好，垫块的数量应能保证整个施工过程中钢筋不被踩落。3。止水、预埋件止水橡皮根据施工图纸标明的尺寸、型号交给专业生产厂家加工生产。运输装卸时应小心堆放，防止损坏。安装时根据使用部位的需求，按设计图纸选用止水橡皮,按照施工图纸标明的位置进行安装、固定，安装时不得撕裂橡皮，一旦出现要予以更换。砼浇筑时要重点加以保护，防止被破坏.预埋件埋设在砼浇筑前完成，埋设位置通过测量放样来确定，埋入深度及高程必须满足设计要求，在砼浇筑施工时必须重点予以保护，不得产生位移和倾斜。3。混凝土浇筑节制闸底板砼浇筑方式，浇筑顺序沿垂直轴线方向自岸边往中间方向进行,分4次浇筑， 3。1底板垫层混凝土施工垫层混凝土施工 根据施工图纸要求放出垫层外边线，在模版四周钉立高程控制桩，浇筑混凝土时用平板振动器进行振捣，人工用铝合金杆初步刮平,然后用小型辊轴机整平，最后用铁抹人工收光压实。3.2底板混凝土施工方法1）施工配合比:砼浇筑前，有商品混凝土公司提供混凝土配合比.2）砼的运输：现场商品砼由生产厂家砼搅拌车运送至现场,并配以砼输送泵车将砼输送入仓，砼输送泵车工作范围以外的砼运输采用塔吊完成。3)浇筑方法：底板砼采取分段浇筑方式，浇筑顺序沿长边方向，由左岸向右岸侧推进，。分块施工便于安装止水等预埋件。4）砼的入仓：砼入仓时要防止离析，自由落差大于2m时，改用滑槽或导管作垂直运输，入仓的砼用人工进行平仓。砼中泌水的处理5）砼的振捣：振捣过程要有层次、有条理的进行，严禁漏振过振，要把握好振捣的时间.砼浇筑过程中,上部的泌水及时排除,表面砼找平后人工清除砼成型后多余的泌水,从而降低砼的原始水灰比，提高砼强度、抗裂性、耐磨性.6）砼表面的处理砼表面的水泥砂浆较厚，故在砼表面吸水后、初凝前，用圆盘式磨浆机磨平、压实，并用铝合金长尺刮平，初凝后至终凝前采用二次人工压光。既能很好地避免干缩裂缝，又能使砼表面平整光滑、表面强度提高。7）表面平整、压光砼浇筑完成后，采用人工对砼表面进行平整，待砼具有一定的强度后再对砼的表面进行收光。8)砼的养护砼养护方法根据砼浇筑时的气温条件确定。养护方法采用洒水养护或蒸汽养护，在气温较高时采用洒水养护，而在气温低于5时则宜采用蒸汽养护.养护开始时间不能过早,但也不能过迟,应在砼达到一定的强度后进行，且砼的养护时间不得低于14天.3.3闸墩混凝土砼浇筑浇筑方法:墩墙砼浇筑均采用串筒进行.总体上墩墙采取对称浇筑，每个墩墙实行分层循环浇筑，每层浇筑厚度0.5m。砼浇筑采用人工平仓,用插入式软轴振捣器振捣，振捣时按作用半径均匀振捣，不漏振、不过振、不能撬碰模板,以保证振捣密实，模板不变形。砼浇筑采用二次振捣方法,仓面若出现泌水,在浇筑下批砼前,人工入仓排除.闸墩砼浇至设计高程后，在初凝后、终凝前采用二次压光法施工。一方面可以消除砼表面干缩裂缝,另一方面提高墩墙表面的平整度和强度.三、门槽混凝土施工方案1、模版制安 该部分采用小型钢模版拼装组成.模版安装时与已浇筑混凝土闸墩严格固定，防止模版位移。2.埋件安装（1）、预埋件的安装严格按照施工图纸及水利水电工程闸门制造安装及验收规范的相关规定.（2）、基准线的确定1）安装时，选择每孔底板观测点的高程作为高程控制的依据。2）校核基准线为了确保埋件对孔口中心线的距离、里程及埋件间的相对位置的安装精度,必须对准土建的孔口中心线及闸轴线的一端点,然后琐紧水平旋转螺丝,倒境指向闸轴线的另一端点，测量闸轴线是否偏转.如闸轴线是正确的，则把经纬仪水平旋转90度来检测孔口中心线是否正确。在确定闸轴线与孔口中心线均正确的情况下,进行安装前的放样。（3)、安装前的测量放样1）埋件基准线关系；2）埋件相对闸轴线的距离；3)放样：根据埋件的相对位置图及埋件间的相对距离，进行测量放样。4）、埋件安装加固埋件的加固：待埋件安装自检合格后进行加固，加固时为防止轨道的焊接变形,在确保牢固的同时进行段焊及点焊加固.工作门埋件加固的连接采用“L”型加固后再进行复测。埋件自检合格及监理验收合格后,七天内进行二期混凝土浇筑。3。混凝土浇筑 因门槽砼浇筑载面狭窄，且门槽浇筑砼要求的质量和精度均十分高，所以施工时可适当调整浇筑混凝土的施工配合比，使用粒径较小的碎石作为混凝土拌和的粗骨料,使拌和的混凝土熟料和易性良好，以便于混凝土的下仓和混凝土的振捣。四、公路桥梁板施工方案预制砼的工作内容为：公路桥预应力空心板.1预制场地（1）、场地的选择预制场应选择在道路通畅，并且离工地较近的区域.既便于管理,又可节省来往运输费用，基于这两点，我们拟选择在右岸的空地上。(2）、场地的建设本次预制构件为公路桥空心板。根据预制板梁的构造形式布置。台座基础整平并压实其上做10cmC10砼硬化，其上再设置C20砼台座，在台座上设置45mm的预留孔用于穿对拉螺杆，台座顶面铺设钢板,台座按设计要求预留反拱度。桥梁预制台模如下图。（3)、场地的使用与保养每次立模、扎筋之前,必须将钢底模上满涂脱模剂.每次模板安装、钢筋绑扎时,材料使用应轻拿轻放。砼浇筑、拆模完成后须将场地上的材料、杂物堆放整齐，清理干净，时刻保持场地的整洁。拆模时严禁硬砸硬撬，以免对底座和两侧墩台产生破坏，影响预制的质量。2、模板制装梁体预制侧模按专项设计，边模采用8mm厚钢板制作成大块组合式钢模,上口和下口用穿销式钢拉杆连接固定，使其具有足够的刚性。外模断面见下图：3、混凝土施工1）、混凝土配合比经试验确定，报请监理工程师同意后确定混凝土配合比。2）、混凝土浇筑混凝土采用装载机上料， JS500强制式拌和机拌制，人工送料入仓，插入式振捣器振捣，混凝土初凝前必须做好梁面的整平、拉毛工作.浇筑注意事项浇筑前需要仔细检查仓内模板、钢筋、预埋件等是否安装到位，埋设准确,检查人员、机械、材料到位情况，监理工程师验收后方可浇筑。振捣混凝土时应按一定顺序振捣,先浇底部后浇边部，滚动浇筑，避免过振或欠振。发现砼和易性较差时，不能在仓内加水,必须加强振捣,以保证混凝土质量。不合格料严禁入仓，已入仓的必须彻底清除.浇筑过程中,应随机取混凝土料，做两组试件,一组标养，一组现场养护，以测定梁所达到的强度，进而确定预制构件出槽时间.3、养护混凝土养护根据气温采用相应的养护措施,以提高台座周转次数。4、出槽及堆放出槽：对构件进行编号、标识，并在统一位置标注出构件类型和尺寸。采用25t吊车起吊,起吊时保证编号一致向外；堆放:堆放场地布置在预制台线两侧，场地平整后上砌砖砌垫台.堆放时，保证编号一致并且要求吊环向上，以便吊装时查找和起吊.上、下层间不能直接叠放,中间用木块搁开。五、公路桥面铺装层施工方案1、准备工作浇筑砼前应仔细检查铺设的接缝钢筋网和桥面钢筋网是否符合设计要求，并清除板面杂物，用水冲仓，使板梁表面与钢筋润湿，但不得有积水；测板梁面标高，每跨至少复测跨中和支点处的中线和边线标高；如果铺装层的最小厚度不能满足设计要求时,就需调整设计标高，但应事先取得有关方面的同意和签证.2、板面钢筋绑扎板面钢筋的绑扎应根据设计要求和有关规定，放正钢筋位置，所有钢筋均应正确留有保护层厚度，对采用双层钢筋网时，两层钢筋之间应有足够数量的定位撑筋,以保证两层钢筋的位置正确。3、砼的浇筑铺装桥面砼时,为防止铺装层出现裂缝,宜采用分仓浇筑施工法,分仓原则可按桥面宽度及无伸缩缝桥面的长度来考虑，并在分部工程施工方案中有计划地事先作好周密布置。4、砼浇筑时的注意事项筑铺装层时，必须严格要求，不得在钢筋上搁置重物或运料,不能在钢筋网上推运及人工践踏而使钢筋变位，必须搭设走道支架架空，并在浇筑过程中，随时注意纠正钢筋位置;筑砼时,宜从下坡向上坡进行，要求路拱符合设计规定，面层必须平整、粗糙.六、启闭机房排架施工方案1、模版部分1.1 排架柱模板构造做法(1) 模板：用15mm胶合板(2) 竖向枋木:用5090mm松木枋水平间距300mm ，靠柱每边角处设一根,与柱模用铁钉钉牢，可作为柱模垂直方向稳定及承受柱砼重。作用于模板的侧压力及传递该侧压力至柱模板环箍的作用。(3) 模板环箍：用2根483.0mm钢管,用M16对拉螺栓于柱两对边竖向枋木外按柱截面尺寸夹牢固，每环箍互为置换方向紧贴设置，柱边长为400m ,环箍竖向间距500mm 。(4) 柱模支架：在柱模板用吊锤吊垂直就位后，用483.0mm钢管四向斜撑（距柱顶下2m及3。5m处）斜撑顶牢柱模。斜撑与楼板夹角成60度,必须牢固可靠。（见柱模板安装图）1.2模版安装安装前要将模板表面清洗干净，并涂刷对砼没有影响的隔离剂,以达到防锈和方便拆模的效果。根据设计图纸的要求,放出模板安装的位置。重要的结构要设置方便校核模板安装完成后准确性的控制点，以方便对模板的校正。模板安装要求尺寸准确、支撑牢固、具有可靠的强度、刚度和稳定性。2、钢筋部分（1）、下料：根据设计要求由项目部技术人员出具钢筋下料单交由钢筋班组,根据下料单标明的型号、尺寸对钢筋进行下料，下料采用钢筋切断机完成.（2）、加工:钢筋下料完成后，根据设计图纸标明的钢筋弯曲形状的要求对下料钢筋进行弯曲加工,采用机械为钢筋弯曲机,直径10mm以下的钢筋仍采用人工进行加工.（3）、柱筋焊接：柱筋焊接宜采用电渣压力焊,不具备施工条件采用闪光对焊。（4）、长度超过9m时钢筋焊接：宜采用闪光对焊，不具备施工条件时采用闪光电弧焊（5）、箍筋绑扎：箍筋末端应制成180弯钩，弯钩长度不小于75。钢筋加密应按照抗震结构施工，加密高度不小于1/6柱净高。钢筋开口应按圆周螺旋形布置，不宜设置在同一截面上。绑扎时就将主筋间距按四周均匀分布。3、混泥土施工混凝土采用商品混凝土浇筑，为避免拌和物浇筑时发生离析，浇筑时使用滑槽或串筒。串筒或滑槽离浇筑面的高度应控制在1m以内，以避免溅起的水泥浆污染模板。当模板溅有水泥浆时,应派专人及时清除。混凝土振捣采用6米长振动棒进行振捣，振捣器插入下层砼10cm左右.振捣时间按每一插点的振捣时间为1015秒，并以不出现气泡为止，,加强柱子边角的振捣,防止出现蜂窝麻面现象.对于振动后砼表面出现的泌水，可用人工清除.七、质量保证措施1、原材料质量控制1。1水泥主要检测：水泥标号、凝结时间、体积安定性等.试验报告的内容应逐项核对,水泥厂应在水泥发出日起7天内，寄发出28天强度以外的各项试验结果，28天的强度数值，应在32天内补报。1.2水凡适用于饮用的水，均可用于拌制和养护砼。1.3粗骨料粗骨料的力学指标的要求和检验，应执行水工砼试验规程（SDJ105-82）中的有关规定.粗骨料的最大粒径，不应超过钢筋净间距的2/3及构件断面最小边长的1/4，素砼板厚的1/2,对少筋或无筋结构，应选用较大的粒径。.4.细骨料砂料应质地坚硬、清洁、级配良好.砂的细度模数宜在2.32.8范围内.砂中有活性骨料时，必须进行专门的试验论证。1。4。外加剂：现场掺用减水剂溶液浓缩液,以5t为取样单位,加气剂以200kg为取样单位.对配置的外加剂溶液浓度，每班至少检查一次。本部分混凝土采用商品混凝土,原材料的试验主要有商混公司提供,2、钢筋加工质量控制钢筋加工前，由负责建筑物的施工员出具钢筋加工配料单，报项目部技术负责人批准后交钢筋班组实施。钢筋加工过程中，现场施工员和质检员要不定期和定期进行检查，纠正检查中发现的问题.钢筋焊接按不同直径、不同焊接方法，每300根抽检一组.3、混凝土浇筑质量控制主要从以下方面进行控制，混凝土入仓:入仓前要检查混凝土拌和物质量是否符合要求，严禁不合格料入仓，入仓混凝土要及时平仓；混凝土振捣:振捣过程要有序完成,禁止漏振。在预埋件、止水带周围，要细心振捣，必要时辅以人工振捣。严禁混凝土浇筑过程中仓内加水。班组长、现场施工员必须跟班作业，质检员、试验员要按合同技术条款、现行施工规范、本施工组织设计及监理指示要求进行现场检查和试验。混凝土养护派专人负责，要求始终保持混凝土表面湿润。拌合料的重量偏差，应符合下列要求,每班至少检查二次。本工程实行电子计量控制系统，保证各原材料称量准确。拌合料的重量要求表材料名称称量偏差水泥等混合料1砂、石2%水、外加剂溶液1在砼的拌合过程中，应根据气候条件及时地测定砂、石骨料的含水量，在降雨的情况下,应相应地增加测量次数，以便随时调整砼的加水量。砼生料的拌合时间，应由试验确定，并随时抽样检查.4、冬季施工措施冬期施工期间,用硅酸盐水泥或普通水泥配制的混凝土，在其抗压强度达到设计标号的40%及5MPa前，用矿渣水泥配制的混凝土，在其抗压强度达到设计标号的50%前，均不得使其受冻.焊接钢筋一般宜在室内进行，不得已在室外进行时，最低温度不得低于20，并须采取措施，减小焊件温度的梯度和防止焊接后的接头立刻接触冰雪.配制混凝土时，优先选用硅酸盐水泥、普通水泥，水泥标号不得低于32。5级，水灰比不得大于0.6，水泥用量一般不得少于300kg/m3。浇筑的混凝土可掺用引气剂、引气型减水剂等外加剂，以提高混凝土的抗冻性.混凝土的含气量宜为35%.用于拌制混凝土的各项材料的温度，须满足混凝土拌和物搅拌合成后所需的温度。当材料原有温度不能满足需要时,应首先对拌和用水加热，仍不能满足需要时,再对骨料加热.水泥只能保温,不得加热。冬期搅拌混凝土时，骨料不得带有冰雪和冻结团块，搅拌时间应较常温时延长50。混凝土的运输时间应尽可能缩短,运输工具应有保温措施.在已硬化的混凝土上接续浇筑混凝土时，已硬化混凝土的接合面应有5以上的温度,必要时应用蒸气等加热法提高温度,接续浇筑完成后，应采取措施使混凝土接合面继续保持正温，直至新浇筑混凝土达到规定的抗冻强度.根据与结构同条件养护试件的试验,证明混凝土已达到要求的抗冻强度及规范规定的拆模强度后,模板方可拆除；加热养护结构的模板和保温层，在混凝土冷却至5以后方可拆除；当混凝土与外界气温相差大于20时，拆除模板后的混凝土表面应加以覆盖，使其缓慢冷却。八、安全管理措施1、项目部设专人分管，负责安全生产,做好安全防护、劳动保护、照明安全及防火工作.2、严禁私自拆除安全防护设施。3、项目部每天班前会，各班组每天分工时必须强调有关安全问题及要求，做到每会必讲安全，不断强化全员安全意识。4、振动棒要求绝缘良好，振捣棒有专用开关箱,接漏电保护器（必须达到两级以上漏电保护）.振捣棒线严禁任意接长.人员操作振捣棒应绝缘手套；5、电缆线必须架空，严禁落地.夜间施工必须有足够的照明.6、所有进入施工现场人员必须正确佩戴安全帽，系好帽带。7、禁止带小孩进入现场.8、禁止私拉乱扯电线。非专业人员禁止操作机械设备，禁止结用电器设备。特殊工种持证上岗。9、工作时精力集中，不得打闹。禁止在脚手架等安全设施上休息.10、高空作业要有防止工具坠落的措施。12、高度超过2m的作业要正确佩戴安全带,安全带高挂低用.13、振捣操作人员，应穿胶鞋，戴绝缘手套,振捣设备应设开关箱,并装漏电保护器.14、采用井架作垂直运输时,车把不得伸出吊栏外，前后车轮应挡牢，并做到稳起稳落。水平运输时，应小心轻放，不得用车过猛或大撒把。15、浇筑梁、柱砼时，应设操作台,严禁直接站在模板上或支撑上操作。16、浇筑后的砼12小时内不准上人，12小时后浇水养护.17、夜间浇筑砼时，应有足够的照明.18、砼浇筑时，外围应有外架子或防护栏杆.19、应遵守工地各项制度和操作规程，禁止无证操作.20、做到文明施工,安全做到不伤害别人，不被别人伤害。21、电动机应有开关箱，并装漏电保护器，停机或下班后要拉闸断电,并锁好开关箱。22、施工中产生的各类垃圾要及时运走，堆置在规定的地点施工机械应当按施工总平面图规定的位置和线路设置,不得任意占用场内道路。23、施工人员要衣作整齐,工作时精力集中,站稳抓牢后方可操作，并做到“眼快、手快、反应快。24、遵守其他相关的安全与文明施工的管理规定.
