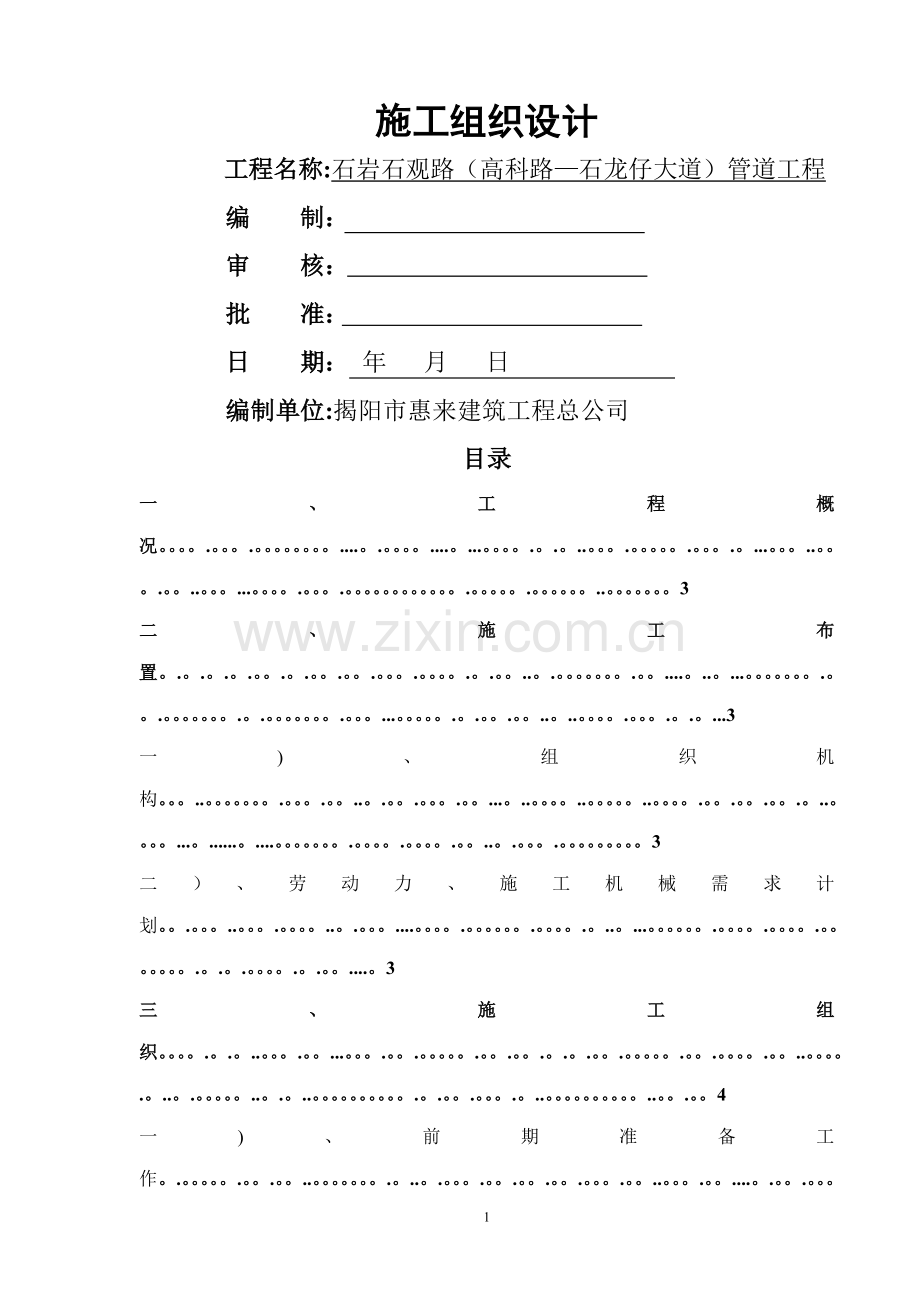

1、施工组织设计工程名称:石岩石观路（高科路石龙仔大道）管道工程 编 制： 审 核： 批 准： 日 期： 年 月 日 编制单位:揭阳市惠来建筑工程总公司目录一、工程概况。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。3二、施工布置。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.3一)、组织机构。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。3二）、劳动力、施工机械需求计划。.。.。.。.。.。.。.。.。.。.。.。.。.。

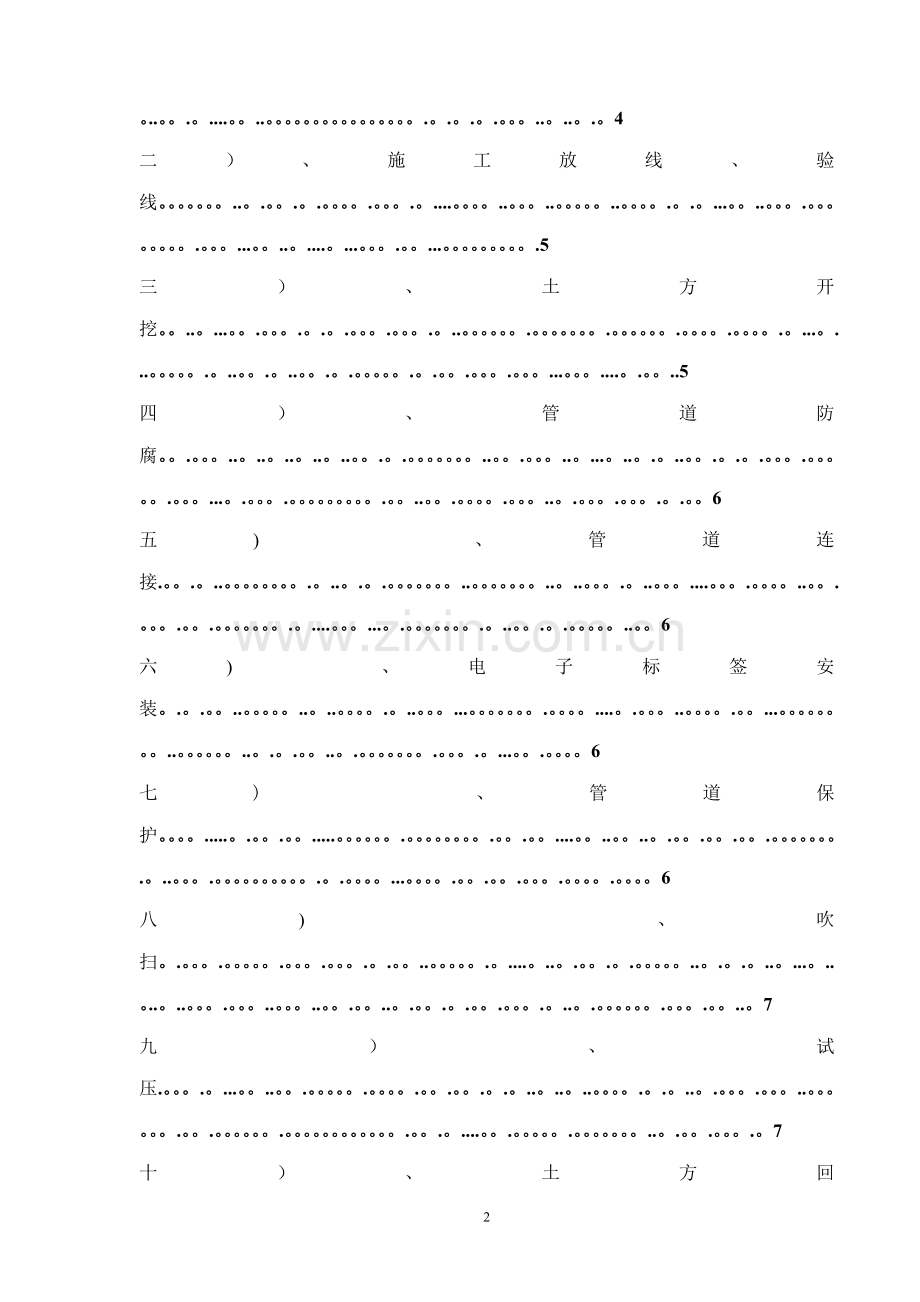

2、.。.。.。.。.。.。.。3三、施工组织。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。4一)、前期准备工作。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。4二）、施工放线、验线。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.5三）、土方开挖。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.5四）、管道防腐。.。.。.。.。.。.。.。.。.
3、。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。6五)、管道连接.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。6六)、电子标签安装。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。6七)、管道保护。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。6八)、吹扫。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。
4、.。.。.。7九）、试压.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。7十）、土方回填。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.7四、质量保证计划。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。8五、安全生产和环境保护措施.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.8一）、安全保证措施.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.
5、。.。.。.。.。.。.。.。.。.。9二）、文明施工保证措施。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。10 一、工程概况:本次施工项目为石岩石观路(高科路-石龙仔大道)管道工程，管材采用PE塑料管，管径SDR17。6 D315管约110米，D200管约70米；管径SDR11D315管约995米;管径SDR17。6D200管及D160各4米，PE接口钢闸板阀DN150:1个，DN200：1个，DN300：1个.二、施工布置：结合本工程的特点，我司拟成立以下组织机构,以确保工程高质、安全、如期完成。施工企业负责人技术负责人项目经理监督安全员施工负责人施工材料员
6、施工班组（班长）机械设备控制进场材料控制安全控制工程质量控制二）、劳动力、施工机械需求计划:1、劳动力需求计划表：序号工种数量（名）计划进场时间备注1电焊工1开工进场套管2管工2开工进场3PE焊工1开工进场4PE管工1开工进场5杂工2开工进场6砌筑工4开工进场合计112、施工机械计划表:序号 序号机械名称规格数量进场时间备 注1切割机3002开工进场2电焊机10Kw2开工进场套管3空压机6m31开工进场4人货车1。5T1开工进场5打夯机2开工进场6工具箱45m31开工进场7自动焊机FUSION1开工进场工程竣工验收合格后移交深圳市燃气集团股份有限公司.三、施工组织：一)、前期准备工作：1、 办
7、理有关燃气施工的相关开工手续.2、 组织技术交底。由建设单位、设计单位、燃气集团输配分公司、燃气集团监理公司有关工程技术人员参加，施工之前在施工现场进行燃气工程技术交底，并做会议纪要存入竣工资料.3、 组织施工人员作技术、安全、文明施工交底。二）、施工放线、验线1、根据现场情况，由管线运行部巡查人员配合，原则上按原管位放出燃气管道的中心线。每40米打好里程桩，并做好引桩。标出该点地面标高及应挖深度，做好记录。 2、遇到现场原管位施工有困难的地方,由技术人员及监理人员到场及时处理.三）、土方开挖1、燃气管道沟槽底宽除管基宽度外两边最少应留有0。3米宽的工作面，按设计要求进行放坡开挖, 单边弃土。
8、见下图：2、 设计标高， 为避免基土扰动,不得随意超挖，如局部超挖，则应用石粉渣铺垫夯实至设计标高,或经监理认可后用相同的土填补并分层夯实.管沟开挖后,如发现沟槽底部是松软土时,应及时请示监理单位、设计院等部门协商处理.对于有地下水的沟槽开挖, 必须先完成标高最低处的挖方并在该处设置排水沟或集水坑，以便抽排积水。见下图：3、防止液化气积聚,并保护燃气管道防腐胶带不受损坏，管道下沟前,沟底需填充100mm厚干河沙方可下管.四） 、管道防腐1、聚乙烯管防腐聚乙烯管具有强耐腐蚀性，所以无须进行防腐。五）管道连接1、本工程采用 PE燃气管道;2、管道采用电热熔焊接连接.连接要求如下:1） 聚乙烯燃气管
9、道连接前应对管材、管件及附属设备按设计要求进行核对，并在施工现场进行外观检查、将管子、管件及阀门等内部清理干净。2） 聚乙烯燃气管的连接应严格遵守CJJ6395聚乙烯燃气管道工程技术规程及深圳市聚乙烯(PE）燃气管道设计、施工若干技术规定中有关要求，采用热熔或电熔连接，不得采用螺纹连接和粘接。聚乙烯管与钢管的连接采用钢塑过渡接头。3） 聚乙烯燃气管的连接宜在沟边进行。4） 聚乙烯燃气管连接结束后，应进行接头外观质量检查,不合格者必需返工,返工后重新检查.5） 管道下沟时,应避免察伤扭曲或过大的拉力和弯力.6） 管道下沟时,沟底必须是平整的实土层,若是虚土层必须进行夯实平整处理。7） 管道下沟后
10、局部悬空高度不得超过0.2M，长不得超过管道允许跨度，并用沙填实。管道两侧及上部应填沙至管顶以上100MM.六）、电子标签安装沟槽底平整后填中砂10，管道安装时，管道的三通、转向点、末端、变径、接驳点等节点处均设置电子签，直管段每50m设置一个电子标签.电子标签使用扎带、胶带或固定卡套等固定在燃气管道上，确保与管道位置一致.方向盘形电子标签在管道上方水平敷设,标签印有标志一面向上敷设。安装方法参见深圳市燃气集团企业标准PE管可探警示带、电子标签及保护板敷设技术指引。七)、管道保护1）以管沟开挖方式敷设的聚乙烯（PE）燃气管道，应设塑料保护板进行保护，保护板敷设在管道正上方约30 MM，为厚度不
11、小于2。5 MM的卷状塑料板，板上印有警示标识的一面向上敷设。2)聚乙烯（PE）燃气管道穿越铁路、公路、河流，及埋深不符合规范要求时，应设水泥套管、保护沟或板状塑料板保护。保护板为厚度不小于12 MM的塑料板,设置在管道正上方约300 MM，板上印有警示标识的一面向上敷设。八）、吹扫管道安装后在试压前要进行清扫,采用压缩空气反复分段吹扫,压缩空气压力不得大于0。45Mpa、流速不得小于20m/s、温度不宜超过40.压缩机出口应安装分离器和过滤器，防止有害物质进行管道，当吹出的气流无水、无污物为合格。九)、试压根据集团公司关于改造工程技术要求，强度试验与气密性试验试验合为一起，介质为压缩空气；试
12、验压力为0.45Mpa，达到试验压力后稳压2小时,进行外观检查,并对法兰、焊接接头部位用涂刷肥皂水的方法检查，如不漏气、压力表读数不下降为合格,目测无变形为合格,检查完毕及时用清水冲去肥皂水。十)、土方回填1、回填时,管道上方0。1m及两侧先用砂填实,再用土回填至管顶以上0。5m处，填土内不得含有碎石、砖块、垃圾等杂物.回填土应分层夯应，每层厚度0。2m-0。3m，管道两侧及管顶以上0。5m内的填土必须人工夯实，当填土超过管顶0。5m时，用小型机械夯实，并达到有关路面夯实要求.2、管沟回填时不得破坏电子标签及PE保护板，回填土中不得有金属杂质，以免影响电子标签的信号效果。 3、管道平面转向、三
13、通处应设置相应标志桩，在管道直线时每隔20m设置标志桩;当管道敷设在绿化带时，标志桩柱应按通用图“通-009”制作设置，并需高出周围地面100mm,要求准确无误，埋设牢靠.四、质量保证计划1、 建立质量管理体系，使质量得以各层次控制。2、 建立各级管理人员的质量责任制,确保职权分工落实. 3、建立内部质量监理制度,授予各级质安员工程质量的否决权，在报驻地监理工程师验收前，项目部内部先进行检验，检验合格后方可报验收。 4、测量放线时严格控制管道轴线的位置和水平标高的测设，并严格办理复查、检验和签名手续。按照图纸要求设置固定观测点并采取措施保护好。要经常对经纬仪和水准仪进行验收校核工作。管道轴线和
14、标高等工作在放线人员放完线后，必须经质安员和主管工程师检查无误码并办理签名手续后方可进行下一工序的施工。 5、所有管材和管件均应有出厂合格证，进场时要作外观检查，所使用的材料均应为合格品。专控设备均采用深圳市燃气集团公司提供的产品。 6、坚持“持证上岗制度”，保证上岗者均为合格者。7、做好技术交底工作，坚持工序交接的质量签认制度和技术交底签认制度。8、利用经济杠杆进行质量管理，把质量目标写入承包合同,建立相应的奖罚制度,使员工工作有标准，奖罚有依据，把质量管理切实落实到每一个员工身上.9、工程各分部施工均有专职技术干部把关,负责工程技术和质量管理，对于一些难点和重点工序，组建QC小组进行管理。
15、10、进行文明施工，组织均衡生产。做好施工人员的技术培训和考核工作。 11、接受社会监理的监督,抓好工程质量。五、安全生产和环境保护措施一）、安全保证措施：本工程施工的安全目标是杜绝死亡事故，工伤频率小于8，实现安全生产“五无”目标. 1、建立、完善以项目经理为首的安全生产领导小组，有组织、有领导地开展安全管理活动，承担组织、领导安全生产的责任。2、建立各级人员安全生产责任制度,明确各级人员安全责任，做到横向到边、人人负责.抓制度落实，抓责任落实,定期检查安全责任落实情况。使施工人员有一个安全、健康的工作环境。 3、从事生产管理和操作的人员，依其从事的生产内容，在进入岗位前,分别通过企业、施工
16、项目的安全检查和安全教育,取得安全认可证，对电工、电焊工和超重工等特殊工种要持证上岗。 4、施工现场要有安全防护措施。进行施工技术交底时，应有安全技术交底,交底应齐全。 5、定期、不定期进行安全检查和文明施工检查，及时发现物的不安全状态和人的不安全行为.断绝环境危险源，并对存在的问题及时通报并限期整改。在安全检查和日常安全工作中，吊装管道以及防火、安全用电应作为重点来抓，要经常对配电箱、导线和接地线等进行检查,并常抓不懈. 6、工地设专职安全员，对施工中的安全隐患实行“一票否决”的制度。7、做好施工人员的劳保工作和社会保险工作，施工项目经理部常备急救药物，以防施工意外.8、定期对职工进行安全教
17、育,树立安全生产的思想。9、加强与交通部门的联系，共同维持交通秩序及行车安全。10、所有施工人员进入施工现场都必须穿工作服，穿工作鞋，戴安全帽。11、施工区域前100米处设立反光标志牌。12、当挖深或高差大于2米时均为高处作业，均按高处作业的标准作安全防护措施。13、管道和设备吊装时必须有专人指挥，吊装构件下面严禁站人.工作人员应在管沟两侧操作.14、设备、机械保证一机一闸,并有可靠的接零、接地、漏电保护装置。15、切割钢管必须戴安全眼镜;防护眼镜防护手套和防护口罩等。16、工地现场必须严格按我公司制定的工地现场文明施工管理若干规定执行.二）、文明施工保证措施：1、为了减少施工给居民带来的不便，在施工中用采取以下注意措施:a、尽量避免在居民休息时间作业； b、作业场地要求用护栏隔离，特别是在人行、车行道上，使施工场地与居民区隔离 c、施工中分段开挖、分段回填，做到施工一段，收尾一段，不留余土。开挖中存在的问题迅速、果断解决，不留尾巴 2、土方施工时对施工便道采用洒水经常洒水，以免过车时法土飞扬，运送土方的车辆出入的路口每天施工结束后应及时派人清扫尘土。3、施工时采取必要措施,尽量避免因施工而导致行车道的环境污染。 4、施工应尽量安排在白天进行,防止因夜间施工则产生不必要的噪场污染。 5、施工现场材料堆放整齐,施工弃土及时回填。10
