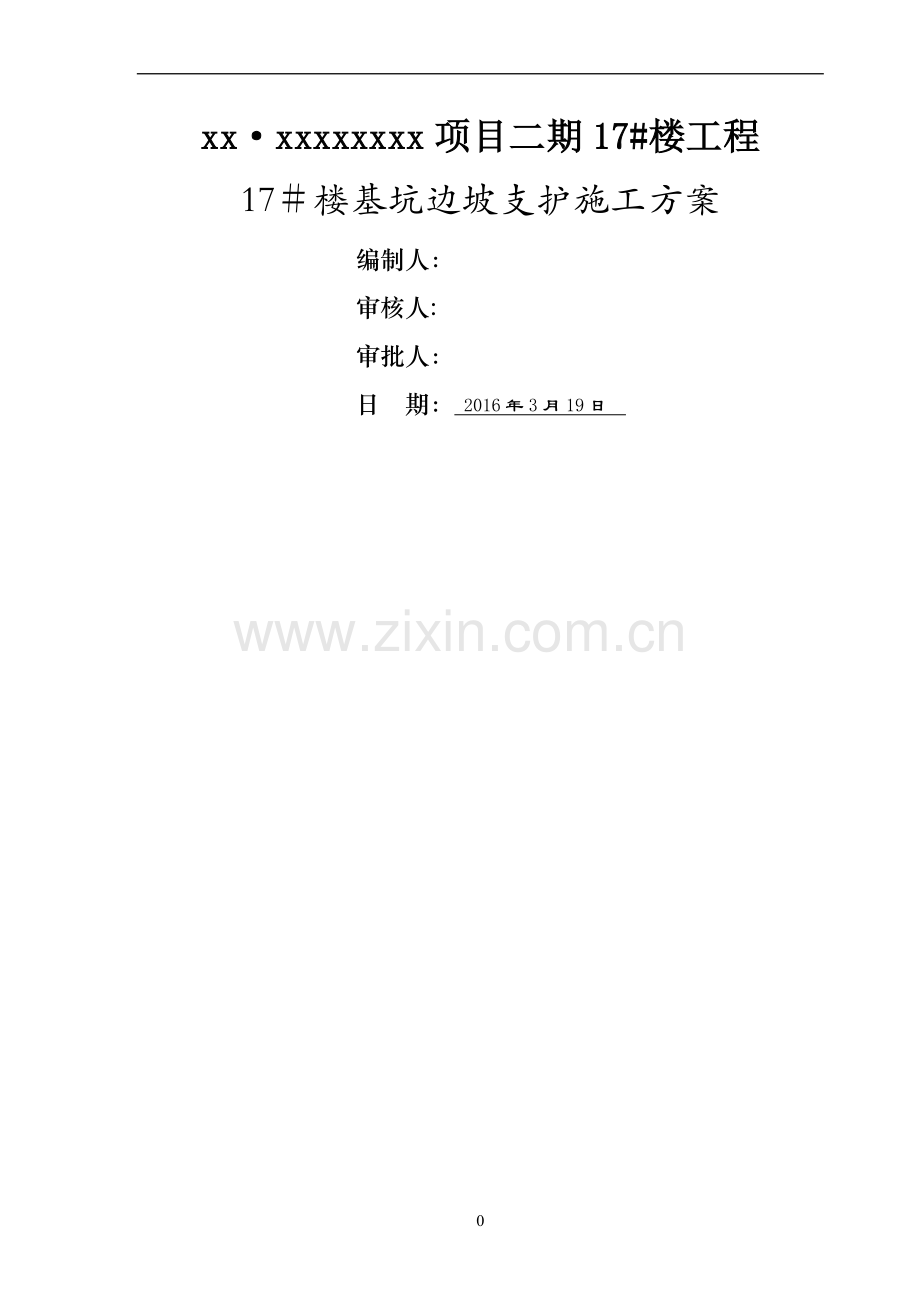

xx·xxxxxxxx项目二期17#楼工程
17＃楼基坑边坡支护施工方案
编制人：
审核人:
审批人：
日 期： 2016年3月19日
5

一、工程概况
工程名称：xx·xxxxxxxx项目二期工程17＃楼
建设单位：xxxxx城市建设投资有限公司。
设计单位：xxx建筑设计研究院有限公司。
二、设计部门要求
1、基坑开挖深度：地下基坑底标高为—7。450m，基坑开挖深度为5。3m。
2、根据周边环境的要求基坑的规模确定该基坑安全等级为二级，
3、基坑边坡采用二级放坡，坡率为1:1.25,中间平台宽度为1。0m。放坡段坡面采用插筋及挂网喷浆处理.
5、放坡段坡面挂网喷浆插筋，钢筋网φ6。5＠200,喷射砼强度等级为C20，厚度100,坡面双向插筋Φ16@1500，长1500.坡面设置φ50PVC泄水孔入土1m，3000×3000布置.
6、砼配合比：水泥:砂：碎石：水=1：2:2：0.5，采用32。5级普通硅酸盐水泥,碎石最大粒径应小于15,喷射压力为0。3~0。5Mpa.
击入Φ14（16）土钉钢筋
基坑边坡修平
三、挂网喷浆施工工艺
绑扎钢筋网片
三、施工要求
喷细石砼
布置PVC管

四、施工要求
1、基坑开挖后，应对边坡进行修整,壁面平整度的允许偏差值宜为±20mm，喷射混凝土支护前，应将壁面虚土清除；
2、面层内的钢筋网片应牢固固定在边坡上并符合规定的保护层厚度要求。钢筋网片可用插入土中的钢筋固定，在混凝土喷射下应不出现振动;
3、钢筋网片可用焊接或绑扎而成，网格允许偏差为±20mm.钢筋网片铺设时每边的搭接长度应不小于一个网格边长或200mm，如为搭焊则焊长不小于网筋直径的10倍；
4、喷射混凝土配合比应通过试验确定，粗骨料最大粒径不宜大于15mm，水灰比不宜大于0。45，并应通过外加剂来调节所需工作和早强时间；
5、当采用干法施工时,应事先对操作手进行技术考核，保证喷射混凝土的水灰比和质量要求。喷射混凝土前，应对机械设备、风、水管路和电路进行全面检查及试运转；
6、喷射混凝土的喷射顺序自上而下，喷头与受喷面距离宜控制在0。8～1。5m范围内,射流方向垂直指向喷射面，但在钢筋部位,应先喷填钢筋后方,然后再喷填钢筋前方，防止在钢筋背面出现空隙；
7、为保证施工时的喷射混凝土厚度达到规定值,可在边壁面上垂直打入短的钢筋段作为标志.在继续进行下步喷射混凝土作业时，应仔细清除预留施工缝接合面上的浮浆层和松散碎屑,并喷水使之潮湿；
8、喷射混凝土终凝后2小时，应根据当地条件,采取连续喷水养护5～7天，或喷涂养护剂。
后附图1、2
五、主要材料计划参见下表
主要材料计划表
序号
名称
规格型号
1
水泥
P。O32.5
2
钢材
Φ14（16）
Φ6。5（6）
3
石子
细碎
4
黄砂
中粗
5
PVC管
50
六、主要施工设备机具
主要施工设备机具表
名称
规格或型号
数量
备注
手推车

若干

电焊机
BXLX330
4
15kw
切割机
PQ—32
1
1.5kw
钢筋调直机

1

喷浆机

1

空压机
9。0m3
1

钢尺
50m
1

磅 秤
500kg
1

（注：排水沟两边砌筑240厚煤矸石砖、排水沟四周用1:2。5水泥砂浆抹平；底部浇筑100厚C15素混凝土）
附图1:
附图2：
