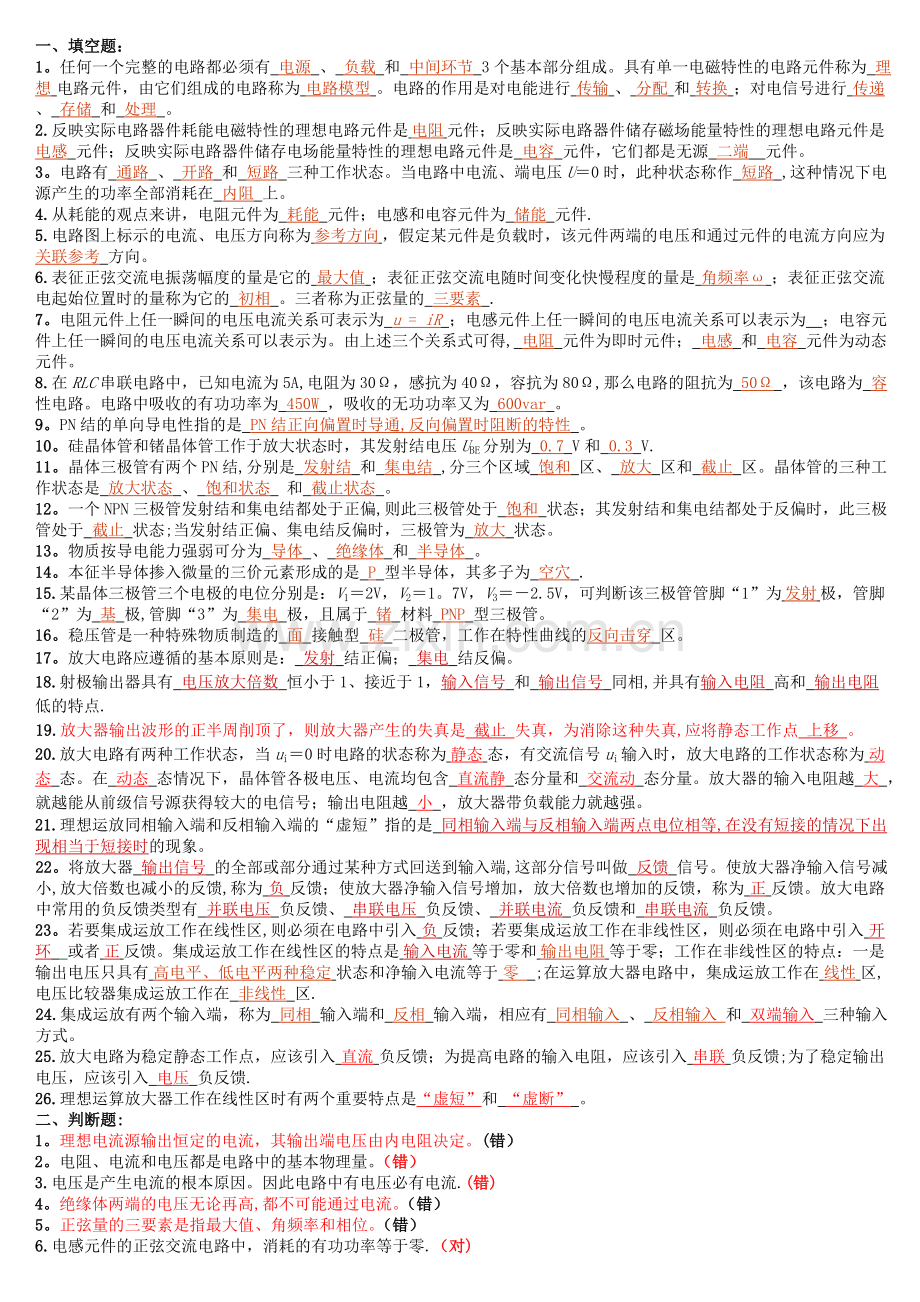

电工学简明教程考试题库.doc

一、填空题：
1。任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2.反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3。电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流、端电压U＝0时，此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件.
5.电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
6.表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。三者称为正弦量的 三要素 .
7。电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为 ；电容元件上任一瞬间的电压电流关系可以表示为。由上述三个关系式可得, 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。
8.在RLC串联电路中，已知电流为5A,电阻为30Ω，感抗为40Ω，容抗为80Ω,那么电路的阻抗为 50Ω ，该电路为 容 性电路。电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。
9。PN结的单向导电性指的是 PN结正向偏置时导通,反向偏置时阻断的特性 。
10。硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别为 0.7 V和 0.3 V.
11。晶体三极管有两个PN结,分别是 发射结 和 集电结 ,分三个区域 饱和 区、 放大 区和 截止 区。晶体管的三种工作状态是 放大状态 、 饱和状态 和 截止状态 。
12。一个NPN三极管发射结和集电结都处于正偏,则此三极管处于 饱和 状态；其发射结和集电结都处于反偏时，此三极管处于 截止 状态;当发射结正偏、集电结反偏时，三极管为 放大 状态。
13。物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 。
14。本征半导体掺入微量的三价元素形成的是 P 型半导体，其多子为 空穴 .
15.某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1。7V，V3＝－2.5V，可判断该三极管管脚“1”为 发射 极，管脚“2”为 基 极,管脚“3”为 集电 极，且属于 锗 材料 PNP 型三极管。
16。稳压管是一种特殊物质制造的 面 接触型 硅 二极管，工作在特性曲线的反向击穿 区。
17。放大电路应遵循的基本原则是： 发射 结正偏； 集电 结反偏。
18.射极输出器具有 电压放大倍数 恒小于1、接近于1，输入信号 和 输出信号 同相,并具有输入电阻 高和 输出电阻
低的特点.
19.放大器输出波形的正半周削顶了，则放大器产生的失真是 截止 失真，为消除这种失真,应将静态工作点 上移 。
20.放大电路有两种工作状态，当ui＝0时电路的状态称为 静态 态，有交流信号ui输入时，放大电路的工作状态称为 动
态 态。在 动态 态情况下，晶体管各极电压、电流均包含 直流静 态分量和 交流动 态分量。放大器的输入电阻越 大 ，
就越能从前级信号源获得较大的电信号；输出电阻越 小 ，放大器带负载能力就越强。
21.理想运放同相输入端和反相输入端的“虚短”指的是 同相输入端与反相输入端两点电位相等,在没有短接的情况下出现相当于短接时的现象。
22。将放大器 输出信号 的全部或部分通过某种方式回送到输入端,这部分信号叫做 反馈 信号。使放大器净输入信号减小,放大倍数也减小的反馈,称为 负 反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称为 正 反馈。放大电路中常用的负反馈类型有 并联电压 负反馈、 串联电压 负反馈、 并联电流 负反馈和 串联电流 负反馈。
23。若要集成运放工作在线性区,则必须在电路中引入 负 反馈；若要集成运放工作在非线性区，则必须在电路中引入 开环 或者 正 反馈。集成运放工作在线性区的特点是 输入电流 等于零和 输出电阻 等于零；工作在非线性区的特点：一是输出电压只具有 高电平、低电平两种稳定 状态和净输入电流等于 零 ;在运算放大器电路中，集成运放工作在 线性 区,电压比较器集成运放工作在 非线性 区.
24.集成运放有两个输入端，称为 同相 输入端和 反相 输入端，相应有 同相输入 、 反相输入 和 双端输入 三种输入方式。
25.放大电路为稳定静态工作点，应该引入 直流 负反馈；为提高电路的输入电阻，应该引入 串联 负反馈;为了稳定输出电压，应该引入 电压 负反馈.
26.理想运算放大器工作在线性区时有两个重要特点是“虚短”和 “虚断” 。
二、判断题:
1。理想电流源输出恒定的电流，其输出端电压由内电阻决定。(错）
2。电阻、电流和电压都是电路中的基本物理量。（错）
3.电压是产生电流的根本原因。因此电路中有电压必有电流.(错)
4。绝缘体两端的电压无论再高,都不可能通过电流。（错）
5。正弦量的三要素是指最大值、角频率和相位。（错）
6.电感元件的正弦交流电路中，消耗的有功功率等于零.（对)
7.因为正弦量可以用相量来表示,所以说相量就是正弦量。（错）
8.电压三角形是相量图，阻抗三角形也是相量图。(错）
9。正弦交流电路的视在功率等于有功功率和无功功率之和.(错）
10.一个实际的电感线圈,在任何情况下呈现的电特性都是感性。(错)
11.串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。（错）
12。正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。(错）
13.在P型半导体中，空穴是多数载流子，电子是少数载流子。(对)
14。二极管两端加上正向电压就一定会导通.(错）
15。用万用表测试晶体管好坏时，应选择欧姆档中比较大的量程。(错）
16。PNP管放大电路中，UCC的极性为负，说明发射结反偏，集电结正偏.（错）
17。晶体管可以把小电压放大成大电压.（错）晶体管可用较小电流控制较大电流。（对）晶体管可以把小电流放大成大电流。（对）
20.如果晶体管的集电极电流大于它的最大允许电流ICM，则该管被击穿。（错)
21.二极管若工作在反向击穿区,一定会被击穿.（错）
22。放大电路中的输入信号和输出信号的波形总是反相关系。（错）
23.放大电路中的所有电容器，起的作用均为通交隔直。(对）
24.射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。(错）
25。分压式偏置共发射极放大电路是一种能够稳定静态工作点的放大器。（对)
26.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器.（对）
27.晶体管的电流放大倍数通常等于放大电路的电压放大倍数。(错）
28.微变等效电路不能进行静态分析,也不能用于功放电路分析.（对)
29.共集电极放大电路的输入信号与输出信号，相位差为180°的反相关系。（错）
30。微变等效电路中不但有交流量,也存在直流量.(错）
31。普通放大电路中存在的失真均为交越失真。（错）
32.共射放大电路输出波形出现上削波,说明电路出现了饱和失真。（错）
33。射极支路接入电阻RE的目的是为了稳定静态工作点。(对）
34.放大电路一般采用的反馈形式为负反馈。（对）
35。集成运放使用时不接负反馈，电路中的电压增益称为开环电压增益。（错）
36。电压比较器的输出电压只有两种数值。（对)
37。集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。(对）
38。“虚短"就是两点并不真正短接，但具有相等的电位.（对）“虚地”是指该点与接地点等电位。（对）
40．“虚地”是指该点与“地”点相接后，具有“地”点的电位。（错）
41.集成运放不但能处理交流信号,也能处理直流信号.（对)
42。集成运放在开环状态下，输入与输出之间存在线性关系。(错）
43。各种比较器的输出只有两种状态.（对)
44。微分运算电路中的电容器接在电路的反相输入端。（对）
三、选择题：(每小题2分,共30分）
1。当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。
A、吸收； B、发出。
2。一个输出电压几乎不变的设备有载运行，当负载增大时，是指( C )
C、电源输出的电流增大。
3。当电流源开路时，该电流源内部（ C ）
C、有电流，无功率损耗。
4。某电阻元件的额定数据为“1KΩ、2。5W”，正常使用时允许流过的最大电流为（ A ）
A、50mA；
5。某正弦电压有效值为380V，频率为50Hz，计时始数值等于380V,其瞬时值表达式为（ B ）
B、V；
6.一个电热器，接在10V的直流电源上，产生的功率为P。把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为( D ）
D、10V。
7.提高供电电路的功率因数，下列说法正确的是（ D )
D、可提高电源设备的利用率并减小输电线路中的功率损耗。
8。已知A，A，则（ C ）
C、相位差无法判断。
9。电容元件的正弦交流电路中，电压有效值不变,频率增大时，电路中电流将（ A ）
A、增大；
10.在RL串联电路中,UR=16V，UL=12V，则总电压为（ B ）
B、20V;
11.RLC串联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（ B ）
B、电感性;
12.正弦交流电路的视在功率是表征该电路的( A ）
A、电压有效值与电流有效值乘积;
13。处于截止状态的三极管，其工作状态为（ B )。
B、发射结反偏，集电结反偏；
14.P型半导体是在本征半导体中加入微量的（ A ）元素构成的。
A、三价；
15。稳压二极管的正常工作状态是( C ).
C、反向击穿状态；
16。用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2。7V，由此可判断该晶体管的管型和三个管脚依次为（ B ）。
B、NPN管，ECB；
17。用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于( D ）。
D、断路状态。
18。测得某电路板上晶体三极管3个电极对地的直流电位分别为VE＝3V,VB＝3.7V,VC＝3.3V，则该管工作在（ B ）。
B、饱和区；
19.PN结加正向电压时，其正向电流是( A ）。
A、多子扩散而成；
20.三极管组成的放大电路在工作时,测得三极管上各电极对地直流电位分别为VE＝2.1V，VB＝2.8V,VC＝4。4V，则此三极管已处于（ A ）.
A、放大区；
21.基本放大电路中,经过晶体管的信号有(C)。
C、交直流成分均有。
22。基本放大电路中的主要放大对象是（B）。
B、交流信号；
23.在共集电极放大电路中，输出电压与输入电压的关系是（ C ）
C、相位相同，幅度相似。
24。电压放大电路首先需要考虑的技术指标是（A）。
A、放大电路的电压增益；
25。射极输出器的输出电阻小，说明该电路的（A）
A、带负载能力强;
26.基极电流iB的数值较大时，易引起静态工作点Q接近（B).
B、饱和区
27.射极输出器是典型的（ C ）放大器。C、电压串联负反馈.
28.集成运算放大器能处理（ C ）。
C、交流信号和直流信号。
29.为使电路输入电阻高、输出电阻低,应引入( A ）。
A、电压串联负反馈;
30.在由运放组成的电路中，运放工作在非线性状态的电路是（ D ）。
D、电压比较器。
31。集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（ C ）。
C、U＋＝U－，i＋＝i－＝0；
32.分析集成运放的非线性应用电路时，不能使用的概念是(B）. B、虚短；
33。集成运放的线性应用存在（C）现象，非线性应用存在（B）现象。
B、虚断； C、虚断和虚短。
34。理想运放的两个重要结论是（B)。 B、虚断与虚短；
35。集成运放一般分为两个工作区，它们分别是（B）。
B、线性与非线性;
