草坪灯安装工程投标文件.doc

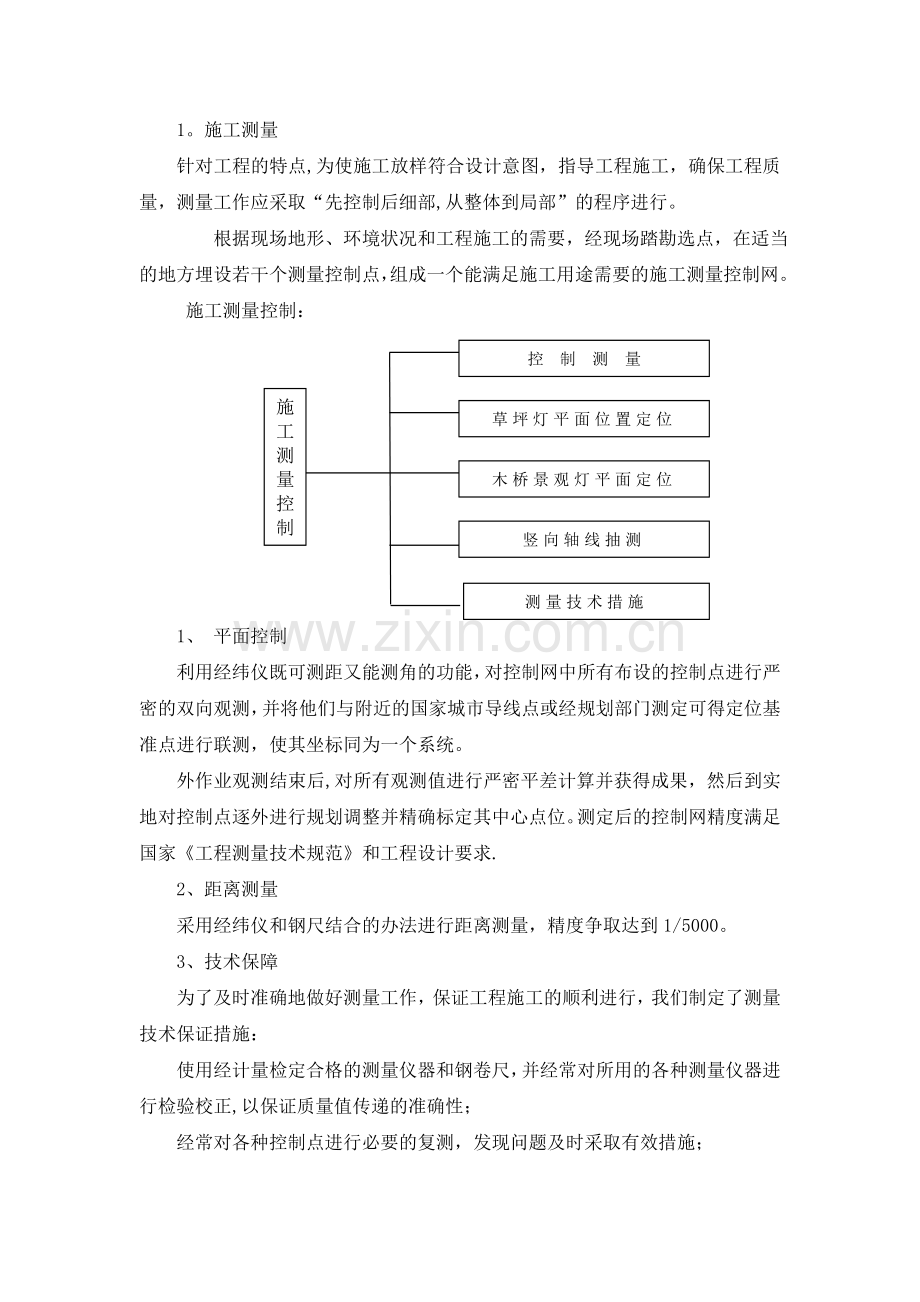

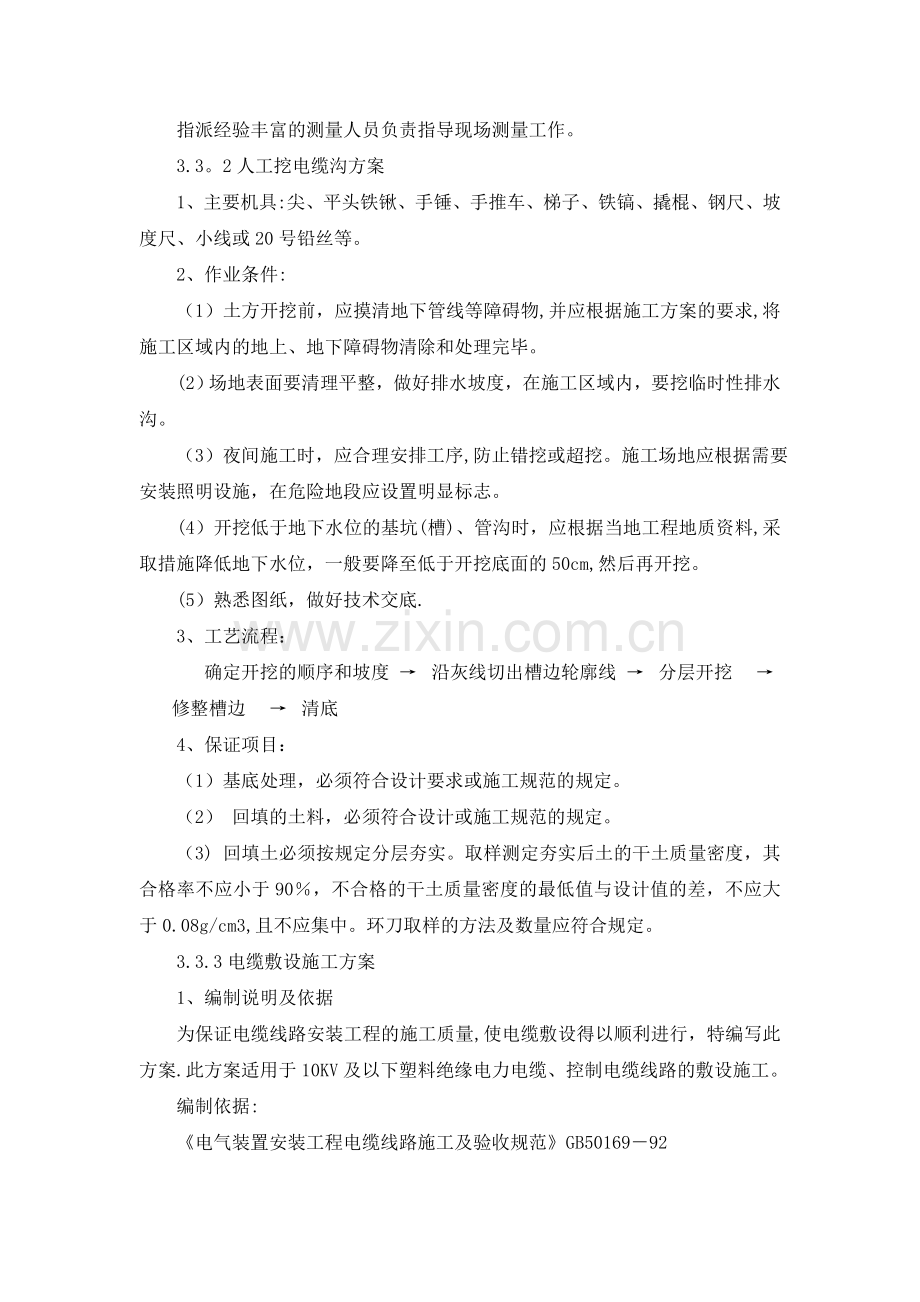

1。施工测量针对工程的特点,为使施工放样符合设计意图，指导工程施工，确保工程质量，测量工作应采取“先控制后细部,从整体到局部”的程序进行。 根据现场地形、环境状况和工程施工的需要，经现场踏勘选点，在适当的地方埋设若干个测量控制点，组成一个能满足施工用途需要的施工测量控制网。 施工测量控制：控 制 测 量施工测量控制草坪灯平面位置定位木桥景观灯平面定位竖向轴线抽测测量技术措施1、 平面控制利用经纬仪既可测距又能测角的功能，对控制网中所有布设的控制点进行严密的双向观测，并将他们与附近的国家城市导线点或经规划部门测定可得定位基准点进行联测，使其坐标同为一个系统。外作业观测结束后,对所有观测值进行严密平差计算并获得成果，然后到实地对控制点逐外进行规划调整并精确标定其中心点位。测定后的控制网精度满足国家工程测量技术规范和工程设计要求.2、距离测量采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到1/5000。3、技术保障为了及时准确地做好测量工作，保证工程施工的顺利进行，我们制定了测量技术保证措施：使用经计量检定合格的测量仪器和钢卷尺，并经常对所用的各种测量仪器进行检验校正,以保证质量值传递的准确性；经常对各种控制点进行必要的复测，发现问题及时采取有效措施；指派经验丰富的测量人员负责指导现场测量工作。3.3。2人工挖电缆沟方案1、主要机具:尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。2、作业条件:（1）土方开挖前，应摸清地下管线等障碍物,并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕。(2）场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。 （3）夜间施工时，应合理安排工序,防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。(4）开挖低于地下水位的基坑(槽)、管沟时，应根据当地工程地质资料,采取措施降低地下水位，一般要降至低于开挖底面的50cm,然后再开挖。(5）熟悉图纸，做好技术交底.3、工艺流程：确定开挖的顺序和坡度沿灰线切出槽边轮廓线分层开挖修整槽边清底4、保证项目：（1）基底处理，必须符合设计要求或施工规范的规定。（2） 回填的土料，必须符合设计或施工规范的规定。（3) 回填土必须按规定分层夯实。取样测定夯实后土的干土质量密度，其合格率不应小于90，不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3,且不应集中。环刀取样的方法及数量应符合规定。3.3.3电缆敷设施工方案1、编制说明及依据为保证电缆线路安装工程的施工质量,使电缆敷设得以顺利进行，特编写此方案.此方案适用于10KV及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。编制依据:电气装置安装工程电缆线路施工及验收规范GB5016992建筑电气安装工程质量检验评定标准GBJ3088公司质量保证手册)、质量体系程序及其支撑性文件。2、电缆沟敷设和质量要求（1）电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求,且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设.电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动.电缆出库后应集中分类存放,尽可能存放在开始敷设电缆处的附近。盘间留有通道,存放处不得积水。（2 )电缆敷设前建筑工程应具备的条件:电缆沟开挖工作结束。(3）电缆敷设前电气专业应具备的条件:a、电缆的起点及终点设备已安装完毕，位号标识准确清楚.b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序.c、敷设次序应是先远距离,后近距离。根据设计和电缆的实际情况,合理安排，避免浪费和接头。d、技术交底和安全技术交底已做完，并存记录卡.e、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。（4）地埋电缆的敷设方法及质量要求a、质量要求:电缆上表面距地坪面不小于0。7m。电缆之间、电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距应符合GB5016892的的要求。严禁将电缆平行敷设于管道的上方或下方。过路保护管伸出道路路基两边各2m伸出排水沟0。5m.直埋电缆在直线段每隔50100m处或电缆接头处、转弯处、进人建筑物处应设置明显的标桩。电缆的弯曲电缆应符合要求。b、敷设方法：估工估料：大型的电缆敷设应做这项工作，在详细研究工程设计书后，到现场勘察线路地形并了解情况，然后制订出技术措施和安全措施，并核对设计用料是否正确，根据工程情况决定敷设方式，是采用人工敷设，还是采用机械化敷设.材料、工具准备:敷设电缆所需的机具设备，如卷扬机、钢丝网套、千斤顶、滑轮以及铁锹等都应需要事先备好.电缆及保护盖板等材料，最好按施工计划日期直接发运到施工现场，以节约人工费用.对外联系工作：敷设电缆线路影响到农田、园林、公共道路、市区交通等情况应事先与农村政府、园林部门、铁路局、交通队等联系，办妥有关手续后方可施工。决定电缆中间接头的位置。当电缆线络较长有中间接头的情况下，要事先选择合适的接头位置,因中间接头故障率较电缆本体为多，因此要考虑检修问题，故不要将位置选择在道路交叉口,或与其它地下管线交叉的地方.在设计的电缆线络上开挖试探样洞，其主要目的是调查土壤及地下管线布置情况，深度1m。放样：根据设计图和土层调查情况，用石灰粉画出挖土范围。敷设过路保护管,可采用不开挖路面的顶管方法，如果有困难应按路宽分半施工，必要时夜间施工.挖土：施工地点周围应设置警告标志,挖出的泥土应放置在沟边03m以外，电缆沟的挖掘还必须保证电缆敷设后的弯曲半径不小于规定值，宽度、深度按设计要求开挖。敷设电缆准备工作。敷设前应整理土沟,将沟内石子或其他杂物清除，然后在沟中放置滑轮，每3m一个，转角处加放转角滑轮,保护电缆的盖板沿开挖的电缆沟分放好。同时将电缆推滚到所需位置架设好。 施放电缆时无论在任何情况下，都不能让电缆在地上拖拉,电缆到位后，可逐段将电缆提起，移去滑轮，并将电缆放在沟底，在电缆需做中间头的地方，要留有余度，在敷设过程要统一指挥,互通信息。电缆敷设完毕，请甲方及监理验收隐蔽工程，技术人员做好敷设记录.然后回填，应分层夯实，安装电缆标桩。敷设电缆时,电缆允许敷设最低温度，在敷设前24h内的平均温度，以及敷设现场的温度不应低于以下规定,但温度低于以下规定时应采取措施.（5)PVC电管内穿绝缘导线a、选择导线:应根据设计图纸规定选择导线。相线、中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。b、清扫管路：清扫管路的目的是清除管路中的灰尘、泥水等杂物。清扫管路的方法：将布条的两端牢固的绑扎在引线上，两人来回拉动引线，将管内杂物清净。c、穿引线：穿引线的目的是检查管路是否畅通，管道的走向及盒、箱的位置是否符合设计及施工图的要求。引线一般采用1。2一2.0MM的铅丝.先将铅丝的一端弯成不封口的圆圈，再将引线穿入管内，在管路的两端均应留有10一l5cm余量。在管路较长或转弯较多时，可以在敷设管路的同时将引线一并穿好。穿引线受阻时，应用两根铅丝（或细钢丝）在管道两端同时搅动，便两根铅丝的端共互相钩绞在一起,然后将引线拉出.阻燃型塑料波纹管的管壁呈波纹状,引线的端头要弯成圆形。d、放线及断线：放线前应根据施工图对导线规格、型号进行核对.放线时将导线置于放线架上.剪断导线时，接线盒、开关盒、插座盒及灯头盒内等线的预留长度应为 l5cm。配电箱内导线的预留长度应为配电箱箱体周长的确1/2.并按照施工图纸的回路编号对导线进行标识。出户导线的预留长度应为1。5cm。公用导线在分支处，可不剪断导线而直接穿过。e、 导线与引线的绑扎：当导线根数较少时，例如只有二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入引线的盘圈内并折回压实,绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位.当导线根数较多时或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯抖错排列在引线上,用绑扎缠绕绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位，便于穿线。f、 管内穿线：当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。两人穿线时，在管路两端，应配合协调，一拉一送.不同的回路、不同的电压和交、直流的导线,不得穿入同一管内，但以下几种情况除外。标准电压为50V以下的回路特殊干扰要求的控制回路同一花灯的几个回路同类照明的几个回路,但管内的导线总数不应多于8根。导线在过变形缝处，补偿装置应活动自如,导线应留有一定的余量.g、导线连接:导线连接应具备的条件：导线接头不能增加电阻值；受力导线接头不能降低原机械强度；不能降低原绝缘等级。导线的连接方法:多芯铜导线的直线连接缠绕卷法:有加辅助线和不加辅助线两种，适用于6平方MM及以上的单芯线的直接连接。将两线相互并合，加辅助线后，用绑扎线在合并部位中间向两端缠绕 (即公圈）,其长度为导线直径10倍，然后将两线芯端头折回,在此向外单独缠绕5圈，与辅助线捻绞2圈，将余线剪掉。多芯铜导线的分支连接绞接法:适用于4平方MM以下的单芯线.用分支线路的导线往干线上交叉，先打好一个圈结以防止脱落,然后再密绕5圈。分线缠绕完后，剪去余线。缠卷法:适用于6平方M及以上的单芯线的分支连接。将分支线折成90度紧靠干线，其公卷的长度为导线直径的10倍，单卷缠绕5圈后剪断余线。 （6）线路检查及绝缘摇测a、线路检查，接、焊、包全部完成后,应进行自检和互检:检查导线接、焊、包是否符合设计要求及有关施工验收规范及验评标准的规定。不符合规定时应立即纠正，检查无误后进行绝缘摇测。b、绝缘摇测照明线路的绝缘摇测一般选用500V，量程为0一500M的兆欧表。测量线路绝缘吨阻时：兆欧表有三个分别标有接地(E)；”线路”（L)；保护环(G)的端钮。可将被测两端分别接于E和L两个端钮上。电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通.摇测应将干线和分支线分开，一人摇测，一人应及时读数并记录。摇动速度应保持在12Or/min左右，读数应采用一分钟后的读数为宜。电气器具全部安装完在送电前进行摇测时，应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认摇测绝缘无误再进行送电试运行.3、安全技术措施现场工作人员必须按规定穿工作服，进人现场必须戴好安全帽，高空作业系挂安全带，办理高空作业证。电缆运输装卸，脚手架搭设应有专业起重工作业指挥。电缆盘的架设应水平稳固，电缆盘引出电缆侧不应站人，防止倾倒伤人。电缆敷设时，在电缆转角的内侧不得站人，以防挤伤，或采取妥善的防护措施，在桥架上敷设电缆时应有防止电缆因一点滑落掉地而引起全段滑落的措施。滚动电缆盘时，防止电缆盘碾伤人的脚部.在较封闭的场所敷设电缆,其照明通风应符合要求。防火防爆:a、敷设电缆时，作业上方不应有电气焊施焊，以免损坏电缆。b、在易燃易爆场所附近施工，应严禁吸烟和使用明火,所用的工具器材应符合安全规定的要求。3。3.4湖边草坪灯安装方案1、工艺流程灯具检查灯具吊索、支架等装置制作安装灯具安装通电试运行2、操作工艺(1）草坪灯安装草坪灯光源宜采用小功率高显色高压钠灯、金属卤化物灯、高压汞灯和白炽灯。每套灯具的导电部分对地的绝缘电阻值应大于2M.草坪灯应垂直安装，立柱式路灯、落地式路灯、特种园艺灯等灯具应与基础固定可靠，地脚螺栓备帽应齐全.每套灯具熔断器盒内熔丝齐全,规格与灯具适配。灯具的接线盒或熔断器盒,盒盖的防水密封垫应安装完整。草坪灯，安有根据自然光的亮度而自动启闭的装置时,应进行调试,灯具的自动通断电源控制装置应动作准确。（2) 草坪灯的接地草坪灯的接地需严格注意.金属立柱及灯具可接近裸露导体应与PEN线连接可靠。接地线应单设干线，干线应沿草坪灯布置形成环网状，接地干线应不少于2处与接地装置引出干线连接。由接地干线再引出支线与金属灯柱及灯具的接地端子连接，且有标识。灯具的接地支线不能与灯具串联连接,以防止个别灯具移位或更换使其他灯具失去接地保护作用。（3） 通电试运行灯具安装完毕后，经绝缘测试检查合格后，方允许通电试运行。通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否对应，如发现问题应立即断电,查出原因并修复。3、质量标准（1）主控项目草坪灯安装应符合下列规定:a、每套灯具的导电部分对地绝缘电阻大于2M.b、立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠,地脚螺栓备帽齐全。灯具的接线盒或熔断器，盒盖的防水密封垫完整。c、金属立柱及灯具可接近裸露导体接地（PE）或接零（PEN)可靠,接地线单设干线，干线沿草坪灯布置成环网装，且不少于2处与接地装置引出线连接.由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。（2）一般项目 草坪灯安装应符合下列规定：a、灯具的自动通、断电源控制装置动作准确,每套灯具熔断器盒内熔丝齐全,规格与灯具适配。b、架空线路电杆上的路灯，固定可靠，紧固件齐全、拧紧，灯位正确；每套灯具配有熔断器保护。4、成品保护（1）在安装、运输中应加强保管，成批灯具应进入成品库，码放整齐、稳固。搬运时应轻拿轻放,以免碰坏表面的镀锌层、油漆及玻璃罩。设专人保管，建立责任制,对操作人员做好成品保护技术交底,不应过早地拆去包装纸。（2）安装灯具时不要碰坏建筑物的门窗及墙面。（3）电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分,应修补完整。5、应注意的质量问题建筑物的草坪灯、草坪灯的接线、接地不可靠（1）现象草坪灯、草坪灯的金属壳体无专用接地端子；接地线随意与安装固定螺丝压接在同一座上；大型庭园的灯具接地无接地干线；灯具的接线盒不防水.（2）防治措施a、草坪灯、草坪灯的金属壳体要求有专用的接地端子；b、专设接地干线，接地干线沿灯具布置要形成环形网,且不少于2处与接地装置的引出干线相连接,金属灯柱和每套灯具的专用接地端子用支线与接地干线相连接,连接处防松垫圈齐全,并拧紧固；并要注意防水、防锈，做好接地标识；c、应选用防水型灯具和使用防水接线盒; d、在大的庭园内要注意敷设重复接地极,每套灯具熔断器（熔丝)应与灯具适配。 6、环境、职业健康安全管理措施 （1）环境管理措施 a、组装灯具及安装灯具所剩的电线头及绝缘层等不得随地乱丢，应分类收集放于指定地点。 b、灯具的包装带、灯泡和灯管的包装纸等不得随地乱丢，应分类收集放于指定地点。 c、灯具安装过程中掉下的建筑灰渣，应及时清理干净. d、烧坏的灯泡及灯管等不得随地乱丢,应分类收集交给指定负责人统一处理. （2）职业健康安全管理措施 a、应根据灯具的安装高度选用合适的合梯，合梯顶部应连接牢固，距合梯底40cm60cm处要设强度足够的拉绳，不准站在合梯最上一层工作。严禁从高合梯上下抛工具及工具带。 b、 手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前要做空载试验检查，运转正常后方可使用。 c、手持电动工具使用前,对电动工具开关箱的隔离开关、短路保护、过负荷保护和漏电保护器进行仔细检查,开关箱检查合格后,才能使用手持电动工具。 d、在露天或潮湿环境场所施工，优先使用带隔离变压器的类手持电动工具，如果使用类手持电动工具，必须装设防溅型的漏电保护器，把隔离变压器或漏电保护器装在狭窄场所外边，并设专人看护。 e、手持电动工具的负荷线采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。
