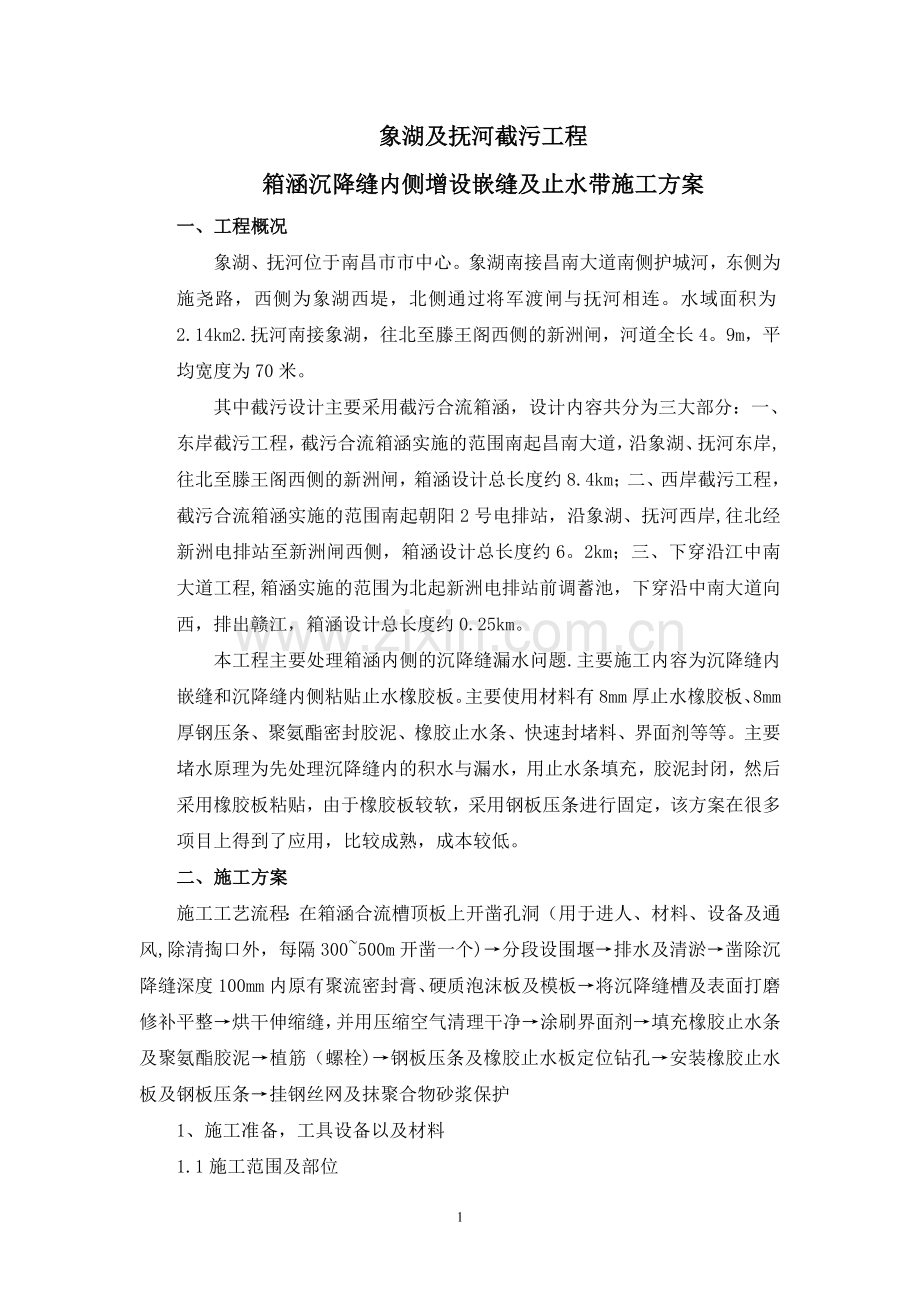

象湖及抚河截污工程箱涵沉降缝内侧增设嵌缝及止水带施工方案一、工程概况象湖、抚河位于南昌市市中心。象湖南接昌南大道南侧护城河，东侧为施尧路，西侧为象湖西堤，北侧通过将军渡闸与抚河相连。水域面积为2.14km2.抚河南接象湖，往北至滕王阁西侧的新洲闸，河道全长4。9m，平均宽度为70米。其中截污设计主要采用截污合流箱涵，设计内容共分为三大部分：一、东岸截污工程，截污合流箱涵实施的范围南起昌南大道，沿象湖、抚河东岸,往北至滕王阁西侧的新洲闸，箱涵设计总长度约8.4km；二、西岸截污工程，截污合流箱涵实施的范围南起朝阳2号电排站，沿象湖、抚河西岸,往北经新洲电排站至新洲闸西侧，箱涵设计总长度约6。2km；三、下穿沿江中南大道工程,箱涵实施的范围为北起新洲电排站前调蓄池，下穿沿中南大道向西，排出赣江，箱涵设计总长度约0.25km。本工程主要处理箱涵内侧的沉降缝漏水问题.主要施工内容为沉降缝内嵌缝和沉降缝内侧粘贴止水橡胶板。主要使用材料有8mm厚止水橡胶板、8mm厚钢压条、聚氨酯密封胶泥、橡胶止水条、快速封堵料、界面剂等等。主要堵水原理为先处理沉降缝内的积水与漏水，用止水条填充，胶泥封闭，然后采用橡胶板粘贴，由于橡胶板较软，采用钢板压条进行固定，该方案在很多项目上得到了应用，比较成熟，成本较低。二、施工方案施工工艺流程：在箱涵合流槽顶板上开凿孔洞（用于进人、材料、设备及通风,除清掏口外，每隔300500m开凿一个)分段设围堰排水及清淤凿除沉降缝深度100mm内原有聚流密封膏、硬质泡沫板及模板将沉降缝槽及表面打磨修补平整烘干伸缩缝，并用压缩空气清理干净涂刷界面剂填充橡胶止水条及聚氨酯胶泥植筋（螺栓)钢板压条及橡胶止水板定位钻孔安装橡胶止水板及钢板压条挂钢丝网及抹聚合物砂浆保护1、施工准备，工具设备以及材料1.1施工范围及部位箱涵伸缩缝处合流槽内的堰墙、底板及侧墙.1.2主要施工机具电锤、角磨机、云石机、电镐、鼓风机、吹风等.1。3 脚手架 在箱涵内搭设简易活动脚手架，高度为1米。1。4 工程材料 8mm厚止水橡胶板、8mm厚钢压条、聚氨酯密封胶泥、橡胶止水条、快速封堵料、界面剂等等。2、明确渗水部位及影响范围，并做好标记，对不容易辨认的渗水部位适当加大渗水处理范围.3、将渗水部位的伸缩缝100mm深度内聚硫密封膏及聚苯乙烯硬质泡沫板全部清理干净,并对不规律伸缩缝进行适当凿除或修补,保证伸缩缝达到平和直度满足施工要求。3、用烘干机烘干伸缩缝100mm深内壁，并用压缩空气清理槽内灰尘，待槽壁表面基本干燥后，及时涂刷一层界面剂。4、界面剂表面初凝后，往伸缩缝内填充50mm深橡胶止水条;然后再填充聚氨酯胶泥,必须保证橡胶止水条与内壁部分缝隙内填塞饱满，并与箱涵表面持平。5、沿伸缩缝两边250mm采用角磨机打磨平整，不平整部位采用砂浆修平，在修复平整后基面上，涂刷一层界面剂。6、在伸缩缝修复之后进行植筋施工，植筋间距按照图纸要求。7、钢筋安装后对槽体清理干净，再涂刷一次界面剂.8、对钢板压条及橡胶止水板进行定位放线，钻孔.10、橡胶止水板涂胶安装时，应边涂刷粘钢胶边将橡胶止水板压在基面上。11、安装橡胶止水板的同时安装钢板压条,将钢板压条压在橡胶止水板上面。12、密封处理，对于橡胶止水板与混凝土间隙处，挤出粘钢胶的要将其抹平，没有挤出粘钢胶的,涂刷粘钢胶,并将橡胶止水板边与砼面封住。13、挂钢丝网，聚合物砂浆保护。钢丝网设置在双螺母之间固定，聚合物砂浆施工时，应清除钢板表面油污、浮锈.三、质量检查与标准1、施工记录2、检查测试资料2。1相关材料的检验报告 2。2蓄水试验四、管理机构为了便于管理，明确各部门的职责和更好地组织施工，使整个加固项目施工能正常、安全、有效地进行，力求做到圆满完工，根据工程项目特点，经研究决定成立如下管理机构：安装组工 人止水施工队修补组工 人 该机构的要求：由施工队长直接领导橡胶止水板施工,必须时刻待在现场，进行现场施工要点指导，因涉及安装时，存在质量隐患，必须保证时刻警惕,保证质量。五、安全管理制度 该工程的安全管理非常重要.在涵洞内部作业，很多安全隐患.为了认真贯彻执行“安全第一，预防为主的安全方方针,遵守一切安全管理制度，确保整个工程能正常安全运行，结合本工程实际情况制定如下安全措施。(一）常规安全措施1、人员进入施工现场必须进行三级安全教育,安全技术交底。2、严格遵守业主方一切安全规章制度，接受工程各方的安全监督。3、进入施工现场必须佩带安全帽，进入箱涵内部施工必须佩带防毒面具，水下作业必须穿水鞋。4、为了保证施工安全，搭设的脚手架必须设置护栏，上下爬梯必须设置护栏，高空作业必须系安全带，严禁高空抛物，向箱涵内扔机械设备和材料，材料设备的运输必须采用绳子和滑轮进行，井口运输物体时必须告知下面的人员。5、特种作业人员必须持证上岗。6、现场的清掏口，进出口，通风口，坑，井，孔洞，沟道必须设置盖板、栏杆及警示牌。并设置专人巡检.7、动火人员严禁在非动火区内操作,动火区域必须设置灭火器.(二)现场通风安全管理措施1、由于现场存在很多污水沉积产生的气体，导致通风成为本工程的重点安全隐患，气体主要分为可燃气体和有毒气体两个隐患。2、针对通风这块，我们首先进去涵洞测试了空气情况,确实有缺氧的情况.采取了两个办法：一是在涵洞上面开洞，增加排风口,在原有的基础上面再增加300米一个.二是采用鼓风机在新开的排风口上送风，目前我们进行了试验，空气情况明显有好转。工人在下面正常施工，没有人员发生不良反应。（三）施工用电安全管理措施1、电工持证上岗，严格执行施工现场临时用电安全技术规范、电业安全工作规程.2、施工场内供电线路一律采用电缆线;配电箱、开关箱及漏电保护开关的配置实行“三级配电,两级保护”，配电箱内电器设置按“一机一闸一漏”原则设置。 3、移动用电设备必须切断电源，在一般情况下不许带电作业,带电作业必须设监护人。4、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置；施工现场的电力系统严禁利用大地作相线或零线。5、配电箱内所配置的电闸、漏电开关、保险丝大小必须与设备额定电流值相适应，严禁使用金属线代替保险丝。6、配电箱、开关必须防雨、防尘；导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。7、在潮湿和易触及带电体场所的照电源不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。（四）现场防火防爆安全管理措施1、我们在涵洞内业进行了可燃气体测试,目前没有发现有可燃气体的存在。但是我们也不能大意，因为在相对封闭的环境内动火是十分危险的。井盖爆炸的事情在国内也出过很多起.2、我们准备把动火的作业放在外部加工场地进行，动火的作业本工程也很少.材料加工好之后再运输到涵洞内部，涵洞内部只进行材料的安装。3、为了防止万一,在每个作业区域放置灭火器。4、禁止所有人员在涵洞内吸烟。5、安全员对洞内的气体观测只要上班就进行观测.仪器报警立刻暂停施工。（四）现场安全围挡管理措施1、由于要开很多通风井，另外还有很多的材料人员上下通道，现场围挡成为很大的安全隐患。2、安全围挡必须牢靠。四周全部固定死，在一侧留门。3、一定要设置安全警示牌和安全警示带.4、进行完一段区域,马上将该区域的通风井和上下通道封闭。清理干净。5、施工区域的通风井和上下通道全部由安全员负责进行巡检和进行维护。六、质量管理制度（一）规程规范、质量标准1水工建筑水泥灌浆施工技术规范（DL/T 51482001）（二)质量目标：现有渗漏点，最大限度减少渗水量.(三）质量控制:1基本要求(1)遵循五项原则a。 坚持“质量第一、用户至上”.b。 坚持“以人为核心，即把人作为控制的动力，调动人的积极性、创造性;增强人的责任感，树立“质量第一”观念；提高人的素质;避免人的失误；以人的工作质量保工序质量，促工程质量.c。 坚持“以预防为主”。d. 坚持“质量标准、严格检查，一切用数据说话”.e. 贯彻科学、公正、守法的职业规范。2质量管理机构3施工准备阶段质量控制（1)编制施工组织施工方案,以最优化的施工方案和合理的施工工序组织施工；(2）认真做好图纸会审工作.5施工阶段质量控制（1）严把工序质量关，上道工序不合格，不得进入下道工序。6工程资料（1）施工单位必须及时准确收集质量保证原始资料，并作好整理归档工作，资料整理必须严格按照国家有关科技档案要求进行。（2）各类资料的整理必须与施工进度同步，即时签证评定.七、文明施工管理制度文明施工，是现代化施工的一个重要标志，是施工企业一项基础性的管理工作,坚持文明施工有重要意义.为把文明施工真正落到实处，特采取如下措施：（一） 组织管理措施1健全管理制度项目经理是文明施工第一责任人，全面负责整个施工现场的文明施工管理工作。施工现场其他人员一律责任分工，实行个人岗位责任制.2检查制度班组事项自检、互检、交接检制度。要做到自产自清、日产日清、工完场清，标准管理。3奖惩制度 文明施工管理实行奖惩制度，制定奖罚细则,坚持奖惩兑现.（二）现场管理措施 开展“5S活动，即整理、整顿、清扫、清洁和素养.1整理：对施工现场现实存在的人、事物进行调查分析。按照有关要求区分需要和不需要、合理和不合理,把施工现场不需要和不合理的人、事、物及时处理。2整顿：通过上一步整理后，把施工现场所需要的人、机、物料等按照施工现场平面布置图规定的位置，并根据有关法规、标准以及企业规定、科学合理地安排布置和堆玛，从而达到科学施工、文明生产、培养人才、提高效率和质量的目的。3清扫：对施工现场的设备、场地、物品勤加维护打扫,保持现场环境卫生、干净整齐、无垃圾、无污物。4清洁：维持整理、整顿、清扫，是前三项活动的继续和深入。5素养：努力提高施工现场全体职工的素质，养成遵章守纪和文明施工的习惯，它是开展“5S”活动的核心和精髓。附：箱涵沉降缝内侧堰墙漏水的图片7
