故障录波装置改造工程说明书.doc

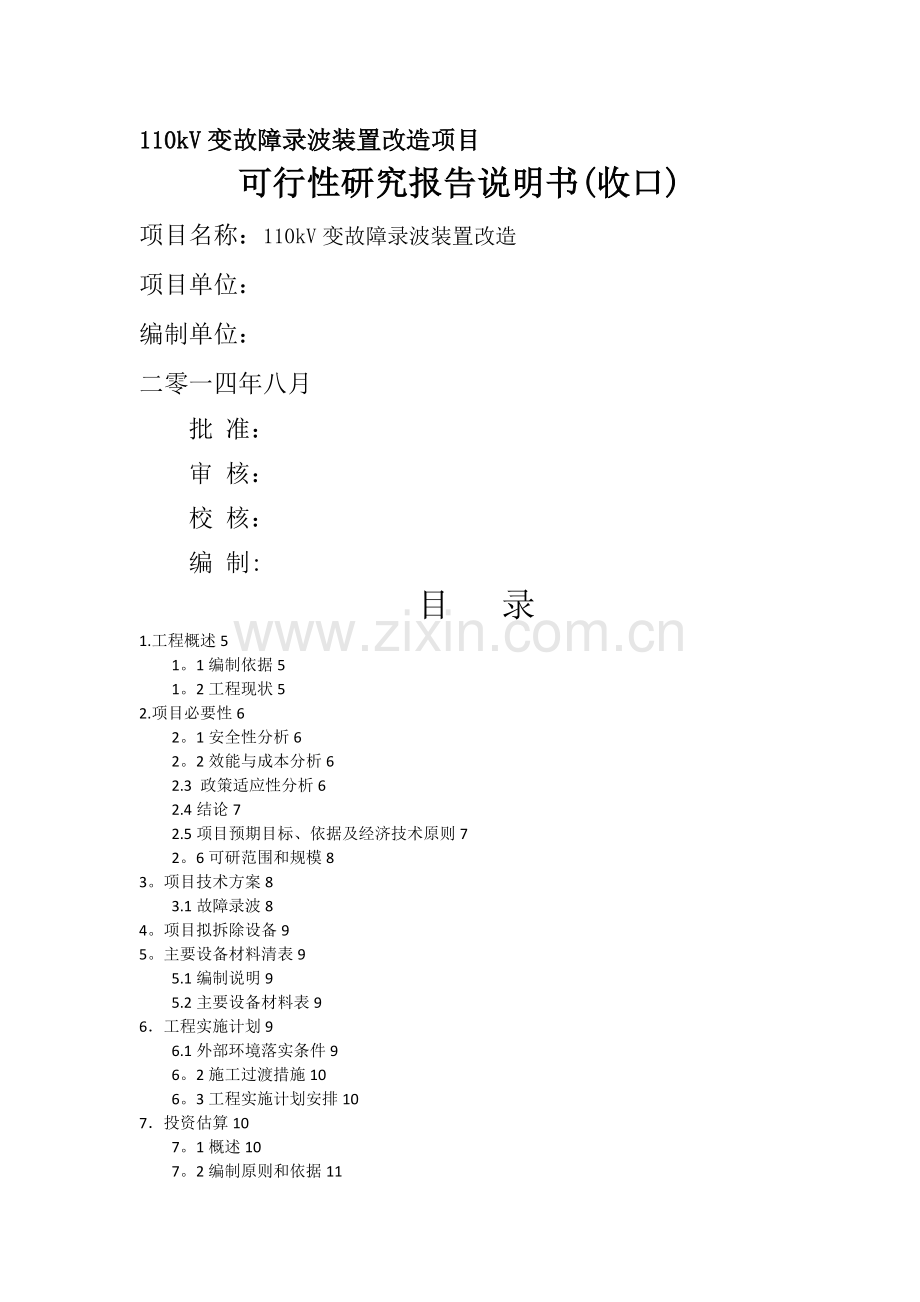

110kV变故障录波装置改造项目
可行性研究报告说明书(收口)
项目名称：110kV变故障录波装置改造
项目单位：
编制单位：
二零一四年八月
批 准：
审 核：
校 核：
编 制:
目 录
1.工程概述5
1。1编制依据5
1。2工程现状5
2.项目必要性6
2。1安全性分析6
2。2效能与成本分析6
2.3 政策适应性分析6
2.4结论7
2.5项目预期目标、依据及经济技术原则7
2。6可研范围和规模8
3。项目技术方案8
3.1故障录波8
4。项目拟拆除设备9
5。主要设备材料清表9
5.1编制说明9
5.2主要设备材料表9
6．工程实施计划9
6.1外部环境落实条件9
6。2施工过渡措施10
6。3工程实施计划安排10
7．投资估算10
7。1概述10
7。2编制原则和依据11
7.3投资估算11
8。 附件11
8。1附件一：主要拟拆除设备再使用可行性研究报告11
8。2附件二：拟拆除设备清单11
8。3附件三：估算书11

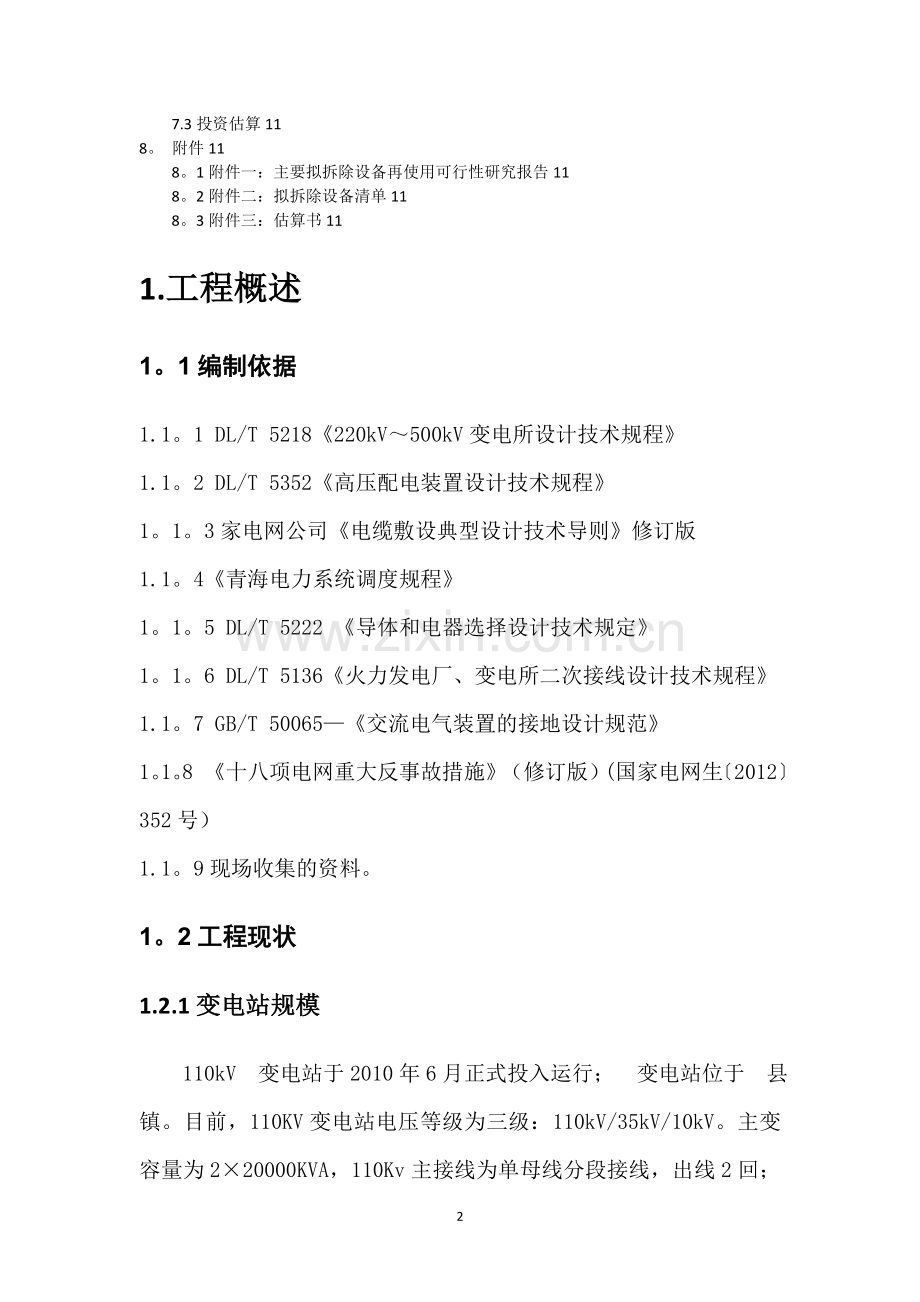

1.工程概述
1。1编制依据
1.1。1 DL/T 5218《220kV～500kV变电所设计技术规程》
1.1。2 DL/T 5352《高压配电装置设计技术规程》
1。1。3家电网公司《电缆敷设典型设计技术导则》修订版
1.1。4《青海电力系统调度规程》
1。1。5 DL/T 5222 《导体和电器选择设计技术规定》
1。1。6 DL/T 5136《火力发电厂、变电所二次接线设计技术规程》
1.1。7 GB/T 50065—《交流电气装置的接地设计规范》
1。1。8 《十八项电网重大反事故措施》（修订版）(国家电网生〔2012〕352号）
1.1。9现场收集的资料。
1。2工程现状
1.2.1变电站规模
110kV 变电站于2010年6月正式投入运行； 变电站位于 县 镇。目前，110KV变电站电压等级为三级：110kV/35kV/10kV。主变容量为2×20000KVA，110Kv主接线为单母线分段接线，出线2回；35kV主接线为单母线分段接线,出线2回;10kV主接线为单母线分段接线，出线10回.
1。2.2变电站设备概况
110kV变电站故障录波装置为南自科技NS202,其故障录波装置投运于2010年,装置运行状态较差，故障频发。此产品为南自科技公司产品，现此公司已与国电南自合并。目前国电南自公司无以前南自科技公司生产技术人员及装置备品备件,当故障录波装置发生故障时无法得到厂家技术人员的技术支持及备品更换。
2。项目必要性
2。1安全性分析
故障录波装置管理单元与录波单元通讯无法连接，联机失败,从录波装置管理单元界面无法查看录波文件，联系厂家已更换了共4块插件依然无法消除装置异常，经厂家研发人员分析是装置后台程序运行不起来导致,要更换CPU主板。CPU主板更换后不到半年又出现同样的问题，目前生产厂家无法从根本上解决此问题。
2.2效能与成本分析
110kV变电站故障录波装置的运行不稳定稳定，线路发生故障时不能正确录波,不能完成故障分析及故障点的检测.
2。3 政策适应性分析
根据《输变电设备运行规范2009年版》、《电力生产设备评估管理方法》、《输变电巡检系统管理办法》的相关规定及变电站运行现况,对110kV变电站进行故障录波装置进行更换。
2.4结论
综上所述，为了确保故障录波装置正常运行及录波完好率达百分百,需对110kV变电站110kV输电线路故障录波进行更换。
2.5项目预期目标、依据及经济技术原则
2。5。1项目预期目标
通过本次改造后，改变了 110kV变电站故障录波装置的运行稳定性，线路发生故障时能正确录波，可以更好地便于故障分析及故障点的检测。
2。5。2项目依据
(1)可研委托任务书及合同；
（2）国家电网企业标准《220千伏及110（66)千伏输变电工程可行性研究内容深度规定》QGDW 270—2009;
（3)《农网建设与改造技术导则》Q/GDW462—2010;
（4）《关于印发110（35)kV输变电项目可行性研究内容深度补充要求的通知》青电发展[2010］1078号 2010-12—3;
(5)《35kV～110kV无人值班变电所设计规程》DL/T5103—1999;
（6)《35～110kV变电所设计规范》GB50059—92;
（7）现场收集的资料。
2.6可研范围和规模
2.6.1变电站故障录波装置部分设计；
2.6。2工程投资估算编制。
3.项目技术方案
3。1故障录波
3。1。1更换故障录波屏1面,含故障录波装置1套。新上屏按照原屏位布置。
对于录波装置的配置应按如下考虑 :
（1）.便于分析事故；
(2)。便于寻找故障点；
(3)。便于了解系统运行情况；
（4）。便于监视系统中的主要设备.
故障录波器录取量的选择一般应满足以下要求：
（1)。线路零序电流必录;
（2)。录取波形应能明确地看出故障类型、相别、故障电流、电压值及变化规律、跳合闸的时间等;
（3).录波量力求完整,如对110KV及以上线路三相电流应当录全；
（4）。在可能发生振荡的线路上，可录一相功率量;
（5）。对于装有高频保护的线路，应录高频讯号;
(6）.当需录记忆量时，可录一组相电流及一组相电压.零序电流一般可录稳态值，不必经延迟.
4。项目拟拆除设备
110kV变电站拆除原有故障录波屏1面。
5。主要设备材料清表
5。1编制说明
本材料清册更换故障录波屏组成.
5.2主要设备材料表
110kV 变故障录波装置改造工程材料
序号
设备名称
数量
单位
备注
1
故障录波屏
1
面
含故障录波装置1套
6．工程实施计划
6.1外部环境落实条件
6。1。1安全措施方面：施工时应符合国家电网制定电力生产安全规程，做好各种安全措施；
6。1.2工作环境方面：施工过程中及时清理场地垃圾，做好环保措施,施工器材及物品进行定置摆放；
6.1.3工人技术技能方面:施工前对所有施工人员进行安全教育及岗前技能培训，持证上岗；
6.1。4设备材料的安置保卫方面:施工前要制定设备材料的保卫工作制度，安排及委托专人看管设备器械材料；
6。2施工过渡措施
在施工过程中，需要停电，施工前提前做好停电方案及时间，上报上级部门，批准后方可进行施工.施工期间做好预防措施，尽量使设备场地及站外环境不受影响。
6.3工程实施计划安排
本工程为技改工程，先对原有故障录波屏拆除，再进行新设备的安装，合理安排施工进度.
7．投资估算
7.1概述
110kV 变电站位于 县 镇,交通便利。本次对110kV 变电站进行故障录波装置改造。
7.2编制原则和依据
7.2.1《电网技术改造工程预算编制与计算标准(试行）》进行项目划分和编制；
7。2。2工程取费按照Ⅴ类取费；
7。2。3人工调整、材机调整执行青电基建（2013)755号文;
7.2.4电网技术改造工程预算定额 第一册 电气工程
7。2。5设备价格咨询厂家及参考近期设备招标价，所有设备均由厂家负责运货到现场只计取设备装卸费；
7。2。6装置性材料价格参考最新大修技改项目预算标准。
7.3投资估算
详见估算书。
8. 附件
8.1附件一:主要拟拆除设备再使用可行性研究报告
8。2附件二:拟拆除设备清单
8.3附件三:估算书
附件一
主要拟拆除设备再使用可行性研究报告
故障录波装置管理单元与录波单元通讯无法连接,联机失败，从录波装置管理单元界面无法查看录波文件，联系厂家已更换了共4块插件依然无法消除装置异常,经厂家研发人员分析是装置后台程序运行不起来导致，要更换CPU主板.CPU主板更换后不到半年又出现同样的问题，目前生产厂家无法从根本上解决此问题。经常处于瘫痪状态。
本次改造对以上二次设备进行更换,由于设备运行中经常出现以上问题，故拆除后不再进行使用。
附件二 拟拆除设备清单
拆除设备清册
序号
设备名称
数量
单位
型号
投运时间
1
故障录波装置
1
面
NS202
2010年6月
