江西洪屏抽水蓄能电站 鸬鹚坳拌合站拆除施工方案

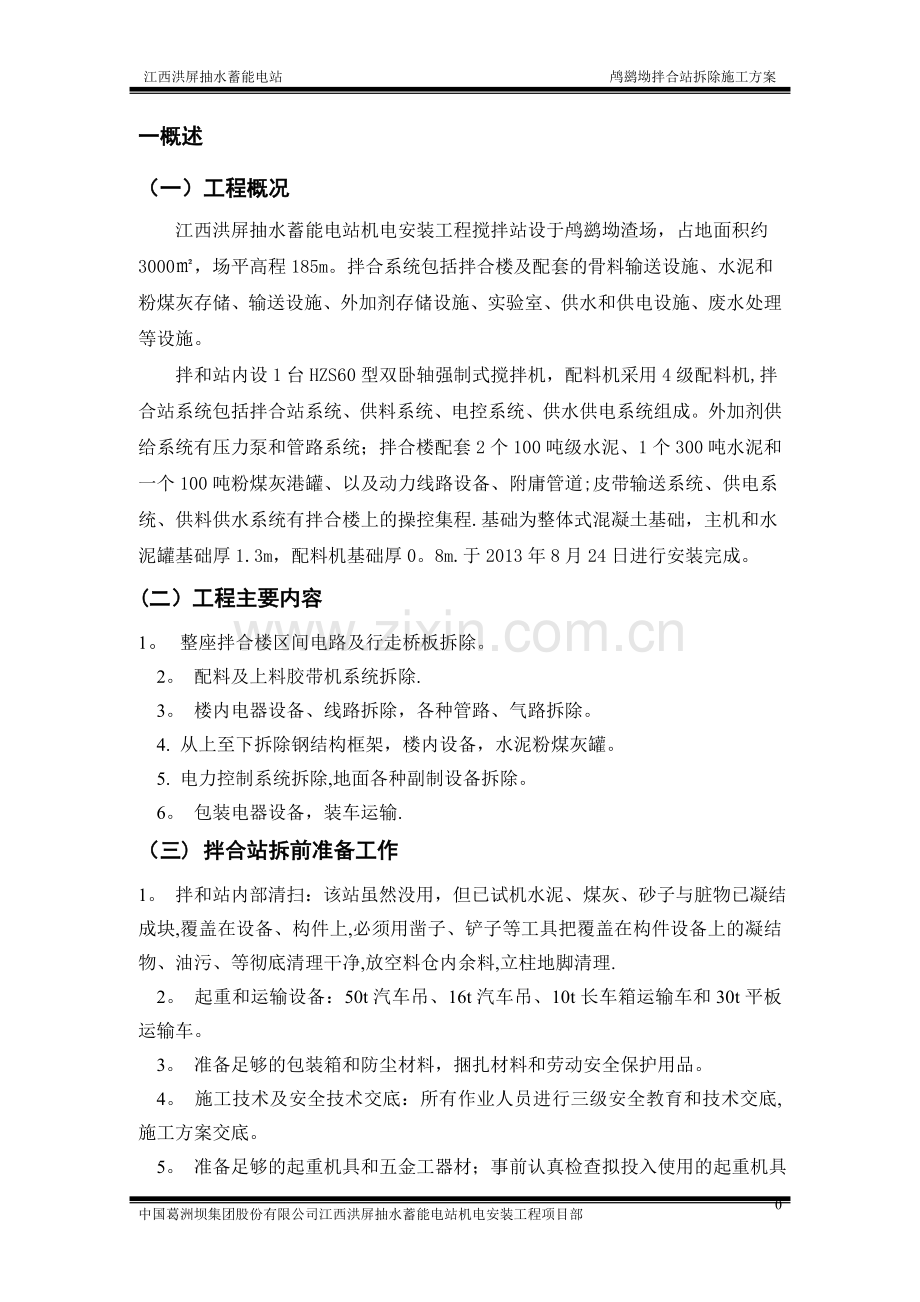

一概述
（一）工程概况
江西洪屏抽水蓄能电站机电安装工程搅拌站设于鸬鹚坳渣场，占地面积约3000㎡，场平高程185m。拌合系统包括拌合楼及配套的骨料输送设施、水泥和粉煤灰存储、输送设施、外加剂存储设施、实验室、供水和供电设施、废水处理等设施。
拌和站内设1台HZS60型双卧轴强制式搅拌机，配料机采用4级配料机,拌合站系统包括拌合站系统、供料系统、电控系统、供水供电系统组成。外加剂供给系统有压力泵和管路系统；拌合楼配套2个100吨级水泥、1个300吨水泥和一个100吨粉煤灰港罐、以及动力线路设备、附庸管道;皮带输送系统、供电系统、供料供水系统有拌合楼上的操控集程.基础为整体式混凝土基础，主机和水泥罐基础厚1.3m，配料机基础厚0。8m.于2013年8月24日进行安装完成。
(二）工程主要内容
1。 整座拌合楼区间电路及行走桥板拆除。
2。 配料及上料胶带机系统拆除.
3。 楼内电器设备、线路拆除，各种管路、气路拆除。
4. 从上至下拆除钢结构框架，楼内设备，水泥粉煤灰罐。
5. 电力控制系统拆除,地面各种副制设备拆除。
6。 包装电器设备，装车运输.
（三) 拌合站拆前准备工作
1。 拌和站内部清扫：该站虽然没用，但已试机水泥、煤灰、砂子与脏物已凝结成块,覆盖在设备、构件上,必须用凿子、铲子等工具把覆盖在构件设备上的凝结物、油污、等彻底清理干净,放空料仓内余料,立柱地脚清理.
2。 起重和运输设备：50t汽车吊、16t汽车吊、10t长车箱运输车和30t平板运输车。
3。 准备足够的包装箱和防尘材料，捆扎材料和劳动安全保护用品。
4。 施工技术及安全技术交底：所有作业人员进行三级安全教育和技术交底,施工方案交底。
5。 准备足够的起重机具和五金工器材；事前认真检查拟投入使用的起重机具是否安全可靠。

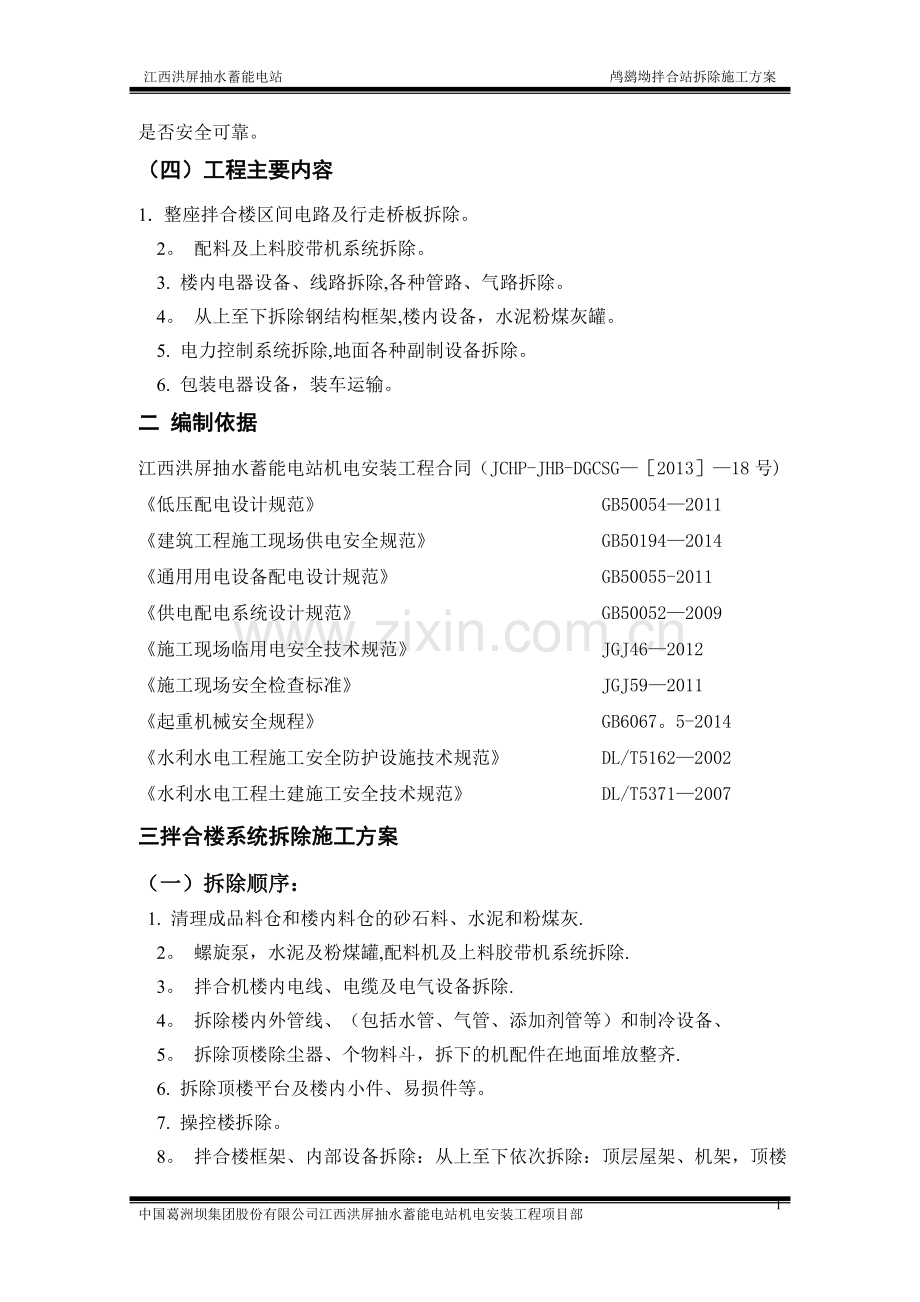

（四）工程主要内容
1. 整座拌合楼区间电路及行走桥板拆除。
2。 配料及上料胶带机系统拆除。
3. 楼内电器设备、线路拆除,各种管路、气路拆除。
4。 从上至下拆除钢结构框架,楼内设备，水泥粉煤灰罐。
5. 电力控制系统拆除,地面各种副制设备拆除。
6. 包装电器设备，装车运输。
二 编制依据
江西洪屏抽水蓄能电站机电安装工程合同（JCHP-JHB-DGCSG—［2013］—18号)
《低压配电设计规范》 GB50054—2011
《建筑工程施工现场供电安全规范》 GB50194—2014
《通用用电设备配电设计规范》 GB50055-2011
《供电配电系统设计规范》 GB50052—2009
《施工现场临用电安全技术规范》 JGJ46—2012
《施工现场安全检查标准》 JGJ59—2011
《起重机械安全规程》 GB6067。5-2014
《水利水电工程施工安全防护设施技术规范》 DL/T5162—2002
《水利水电工程土建施工安全技术规范》 DL/T5371—2007
三拌合楼系统拆除施工方案
（一）拆除顺序：
1. 清理成品料仓和楼内料仓的砂石料、水泥和粉煤灰.
2。 螺旋泵，水泥及粉煤罐,配料机及上料胶带机系统拆除.
3。 拌合机楼内电线、电缆及电气设备拆除.
4。 拆除楼内外管线、（包括水管、气管、添加剂管等）和制冷设备、
5。 拆除顶楼除尘器、个物料斗，拆下的机配件在地面堆放整齐.
6. 拆除顶楼平台及楼内小件、易损件等。
7. 操控楼拆除。
8。 拌合楼框架、内部设备拆除：从上至下依次拆除：顶层屋架、机架，顶楼操作室、进料层回转斗，料仓、楼梯、自动配料机构、衡量设备、送料机构、添加剂罐、水箱、吸尘器、操作室、楼梯、框架、螺旋输送系统、分料机构、搅拌机、支架、立柱、储料斗、平台、副楼、剩余的楼梯立柱等.
(二）拆除方法
1.清理工作
清理拌合楼内及配料机料仓的砂石料、水泥、粉煤灰材料，清理胶带机系统上的砂石料。在拆除上楼胶带机及钢结构架前，先断开所有电源，检查楼上方有可能下落的物体并清理干净，先拆上楼胶带机电机，用50t汽车吊拆除上楼胶带机及钢结构架,由低往高分段拆除胶带机架，拆下的构件、设备远离工作面就地堆放。
由于水泥罐和粉煤灰罐是拌合站最高最重的部件，其高度为20m，净重6.5吨，吊装距离为10m是此次吊装过程控制重点，由于罐体体积过大，参考吊车起吊性能表，选用50t吊车和18mm钢丝绳（注1）进行起吊，同时16t随车吊辅助，操作过程中，重点注意施工安全。
注1：6X26WS+IWR—18mm 公称抗拉强度2160MPa。单根钢丝绳的破断拉力为25t,可以吊8t重物.
2。 拌合机楼内电线、电缆拆除
切断通往拌合楼上的所有电源，专业电工对各部件、电器元件、线路端子详细标识和编号，特别是电器线路连接部位要结合图册标识，易于识别，记录拆下电气元件的连接和安装位置，电线电缆应归类装入包装箱，编号、填写清单，并做好相应的防水措施.
3. 拆除拌合机楼内管路
楼内有水管、气管、外加剂管等，拆前应对三种管分类标识，拆下的管子外表擦扫干净，分类包扎成捆.
4. 拆除配料机仓顶板、墙板
墙板和顶板做好标识，拆下的墙板应安顺序叠放，并捆扎牢固。
5。 控制阀、气缸、拆除
拆下的部件外表清洗干净，做好标识，控制阀与气缸的标识相对应,控制阀的孔洞用干净干布堵住，以防脏物进入，清除气、推杆上的水泥，涂抹油脂并压入缸内，分类装箱，填写清单、编号。
6. 拌缸，用50t汽车与机架解体吊下,将机架拆放在地面后进行组装便于远输。
7. 拌合楼框架、内部设备拆除
拌合楼框架的构件安装位置是唯一的，一般不通用，拆前应对柜架所有构件及连接板进行详细的标识，并结合图册画安装示意图，为以后安装提供依据,对于生锈 螺栓应用钢丝刷去锈,并涂上柴油后拆下，在拆除过程中应尽量少用气割，吊下的控制柜，操作室、电动机等需防水设备，应捆扎防水材料，连接板应用螺栓成组夹紧后再装箱，设备构件不宜拆的太细，以满足吊装运输即可，构件设备在吊装过程中要系晃绳，避免吊装过程中碰撞其他部件造成事故，吊点布置合理,以防起吊变形，根据拌合楼构件、设备的重量，应该配备50t吊车
四 电器设备包装，装车运输
拆下的电器设备、气动设备、电线电缆直接包装或装箱，就可装车运输，包装箱用厚2cm的松木板现场制作，木箱尺寸根据包装设备的尺寸而定，其他小配件包装箱的尺寸要符合公路运输要求，并有足够的强度.
五 机电设备维护、保养、构件除渣处理
（一）机电设备维护、保养
清洗机电设备表面上油污、砼碴等脏物,清洗设备相互转动部件，认真检查设备部位的磨损情况，合格者上油保养，磨损严重者，要进行大修，并编制配件采购计划，更换机电设备滑润油,外表修复,去锈,上漆,重要部件包扎防水材料。
（二)储料、配料、输送装置修理保养
各种料仓、料斗、输送设备清洗干净,对破损、变形、腐蚀等处修复，内外表面去锈上漆。
（三）电气维护保养
检查、修理全部气缸和所有电磁气阀.分类装箱，填写清单，编号。检查、修复电气柜,控制柜内电气元件或部件，用无水洒精清洗脏物,外表去锈、刷漆、包装.所有电线、电缆清扫干净，认真检查电线、电缆使用情况.根据实际情况配线，装箱编号。电动机检查试运转。
（四）构件校正制作
1。 对有变化的构件校正恢复,缺件、损件结合图册绘图加工制作.
水管、气管、添加剂管用无油高压空气清扫管内铁锈、污物等杂物，认真检查各种管线,根据实际情况配管,并用防水材料扎紧管子两端,分类捆扎成捆存放。
用柴油清洗所有螺栓、螺帽，按规格分类装箱。
构件除渣处理
2. 除渣：用铲子、凿子、手提砂轮和手提钢丝刷轮机，完全除去金属构件表面上的油脂砼渣等杂物,并用干澡洁净的压缩空气清扫构件.
3。 构件在除渣刷漆时一定要保留住标识或重新再描写上原有标识。设备构件在保养，仓储过程中应有50t以上吊车两部，30t以上运输车一辆，空压机、电焊机等配合施工。
六 装车运输
构件应即时运走，超宽、超长、超高件必须使用30t平板车运输，其他设备、构件使用10t车运输，且要求车厢长度至少9。6米以上,装车时机电设备不许叠压,其他构件谨防叠压变形，绑扎牢固，确保运输安全.
七 清理场地，组织验收
清扫生产场地，合理处理生产过程中产生的废料，废物，做好环境卫生，及时组织验收。
八 施工进度计划
拌合楼拆除、保养,装车运输计划工期20天，人工14人。
九 主要人员配置,材料使用及施工机械
(一）组织机构及人员配置
组织机构:中国葛洲坝集团有限公司江西洪屏抽水蓄能电站机电安装项目部
项目经理：陈满星 现场指挥:张斌
现场技术指导；李军 安全员：王敦贵
人员配置情况（详见人员配置清单表)
施工人员配置清单表
序号
项目名称
单　位
数　量
备　注
1
起重安装工
个
2
持证
2
电工
个
1
持证
3
气割电焊工
个
2
持证
4
安全员
个
1
持证
5
工具车司机
个
1
持证
6
吊车司机
个
2
专职、持证
7
杂工
个
5

（二)材料、机具计划清单
主要材料计划清单
序 号
项目名称
型号或规格
单位
数量
备　注
1
枕木
100×100
M3
20
装车仓储
2
木板
20㎜板
㎡
150
制作木箱
3
防水材料
油毛毡、塑料薄膜
kgf
50
包装
4
铁丝
8＃
kgf
200
捆扎
5
钢材
形钢
kgf
3000
临时支撑
6
劳动安全护品
安全带、安全帽、手套、安全绳索
条、顶、双、条
4/10/20/8
安监机构鉴定
7
电缆线
4×3＋1、2×3＋1
米
200/200

8
麻绳
16㎜
米
100

9
揽风绳
4分
米
300

10
铁钉
4寸
kgf
60

11
橡胶桶

个
8

12
钢丝刷

把
100

13
柴油

kg
200
清洗
14
插座/插头
10A
个
6/6

15
爬梯
8米铝合金
个
10/2

（三）施工机械配置
拆除设备配置清单
序 号
项目名称
型号或规格
单位
数量
备　注
1
汽车吊
50t/16t
台
1/2
带副杆
2
运输车
30t/10t
台
6/1
车箱18米以上
3
工具车
1．00 t双排座
台
1

4
装载机
50
台
1

5
电焊机
BX50-3
台
2
焊把/焊把线/面罩齐全
6
开关柜
30KVA
个
2
带漏保
7
气割
300型
套
4
配套齐全
8
卸扣
0．5t/1。4t/2。1t/3。3t/4。9t/6。8t
个
4/12/12/8/8/4

9
葫芦
2t/3t/5t
个
4/4/2

10
千斤顶
5t/10t
个
1/1

11
锒头
4磅/12磅/18磅
把
6/4/1

12
开口扳手
8—36
套
2

13
梅花扳手
8-46
套
4

14
活动扳手
12寸/16寸/24寸
把
2/2/2

15
电工工具
虎钳、螺丝刀等
套
2
配套齐全
16
索具
3分/4分/5分/6分/1寸/1.5寸
对
5/6/6/6/2/1
长度安需配置
17
木工锯

把
1

18
管钳
1米/1。5米
把
1/1

19
对讲机
BST560
台
6

20
套筒
17/19/22/24/27/30/32/36
个
3/4/4/6/6/6/6/4

21
卷尺/直尺
5m/1m
把
3/1

22
钢丝绳
18mm*6米
根
2

23
钢丝绳
20mm＊10米
根
2

24
钢丝绳
28mm＊5米
根
4

十 质量保证措施及体系
(一)组织工程技术人员、质安员、班组长等学习,了解拌合楼的性能、工艺流程和操作规程，熟悉设计文件和设备技术标准，施工规范，编制详细的施工工序及工艺技术方案，做到规范施工,文明施工.
(二）设备、构件拆除、堆放、仓储严格按规程进行，并由专业人员负责，做到谁施工谁负责。
（三）拆除关键部件应由技师以上职称人员负责,保证工程质量.
（四）施工现场建立上下工序检查制度，每个工序结束时必须经质安员检查才可进行下道工序施工。做到随时跟随检查。
（五）构件、设备在装车过程中，应注意吊点位置和钢绳与构件的夹角，保证吊装过程中,设备、构件完整无损。
(六）设备在严禁堆压,分大小构件分类堆放。严禁超高叠压.
十一 安全保证措施
(一）安全方针：安全第一、预防为主,防治结合、综合治理。
（二)悬空高处作业人员应挂好安全带，安全带的使用与佩戴应符合国家，现行标准《安全带》(GB6095)的有关规定。
（三)参加起重吊装作业人员，包括起重机司机、信号指挥、电焊工等均属于特种作业人员，必须经专业培训、考核取得合格证、并经体检确认可进行高处作业的人员。
（四)工作边沿无维护设施或维护高度低于800mm的,设置防护主设施；水平工作面防护栏高度为1.2m,防护栏用安全立网封闭，或在栏底部设置高度不低于180mm的挡脚板。
(五）在周边临空状态下进行高空作业时应有牢固的立足处(如搭设脚手架或作业平台），并使作业条件设置防护栏杆、张挂安全网。严禁起重臂下站人。
(六）搅拌站拆除要划出其工作区，并设专人进行监护，禁止与搅拌站无关的人进入施工场区。
（七）参加搅拌站拆除人员，须经培训上岗.参加作业人员上岗前要进行身体检查,如有身体不适或高血压者不得上岗.
(八）参加拆卸人员,必须戴好安全帽,系好安全带，穿好防滑鞋和工作服.
(九）拆除前应确保起重用具钢丝绳、缷扣等检查良好。同时对要起吊物品检查是否捆绑牢固,在周边无异常，方可进行拆除.
（十)吊装过程中明确信号指挥,信号传递清晰、准确、及时。
