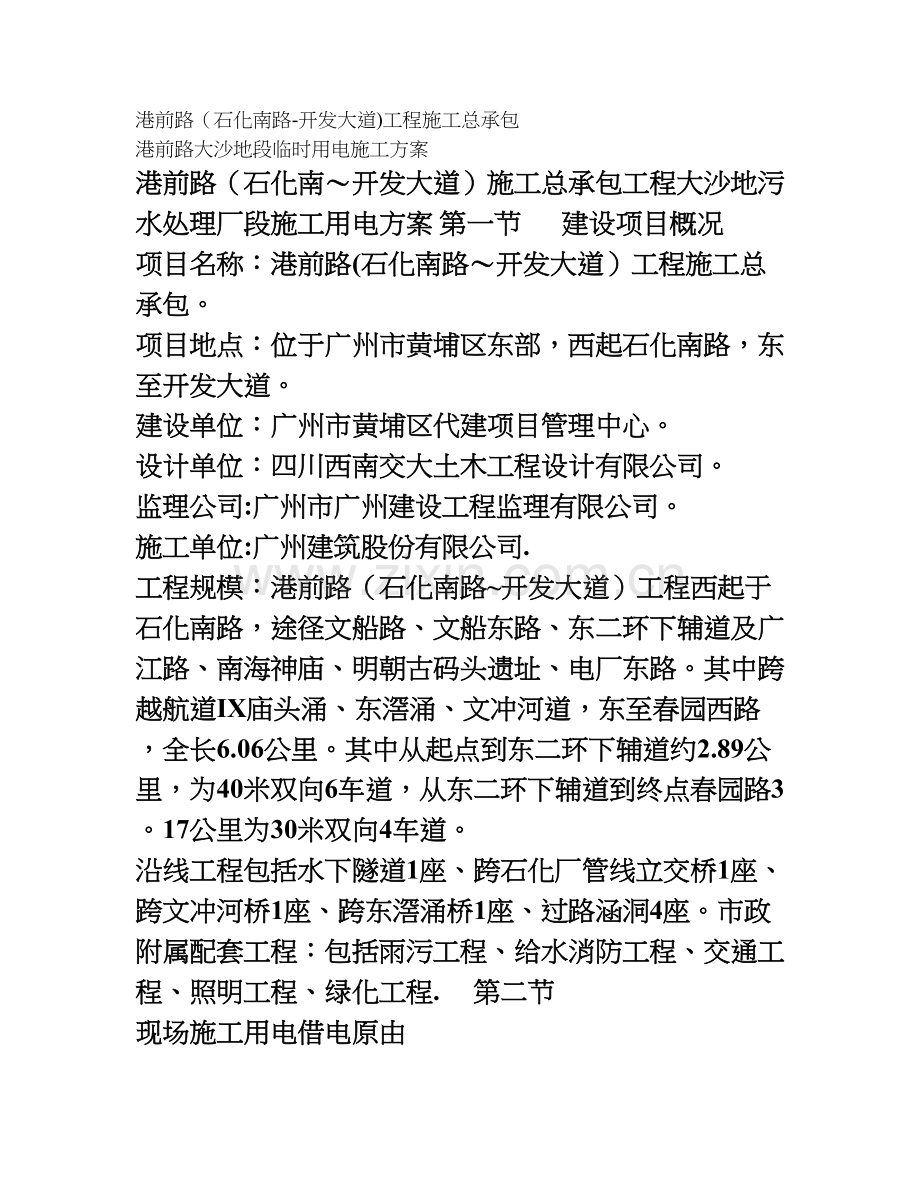

港前路（石化南路-开发大道)工程施工总承包 港前路大沙地段临时用电施工方案 港前路（石化南开发大道）施工总承包工程大沙地污水处理厂段施工用电方案 第一节 建设项目概况 项目名称：港前路(石化南路开发大道）工程施工总承包。 项目地点：位于广州市黄埔区东部，西起石化南路，东至开发大道。 建设单位：广州市黄埔区代建项目管理中心。 设计单位：四川西南交大土木工程设计有限公司。 监理公司:广州市广州建设工程监理有限公司。 施工单位:广州建筑股份有限公司. 工程规模：港前路（石化南路开发大道）工程西起于石化南路，途径文船路、文船东路、东二环下辅道及广江路、南海神庙、明朝古码头遗址、电厂东路。其中跨越航道庙头涌、东滘涌、文冲河道，东至春园西路，全长6.06公里。其中从起点到东二环下辅道约2.89公里，为40米双向6车道，从东二环下辅道到终点春园路3。17公里为30米双向4车道。 沿线工程包括水下隧道1座、跨石化厂管线立交桥1座、跨文冲河桥1座、跨东滘涌桥1座、过路涵洞4座。市政附属配套工程：包括雨污工程、给水消防工程、交通工程、照明工程、绿化工程. 第二节 现场施工用电借电原由 本次需临时借用电源的工程施工范围为要为港前路的K0+060K0+629。25段的道路软基处理水泥搅拌桩、市政排水管道及文涌桥桥梁施工主要施工用电,其中道路软基处理水泥搅拌桩、污水管道顶管和桥梁桩基施工是本段施工用电主要负荷点,初步统计本范围内施工总用电负荷为350KW.经现场实地考察和与大沙地污水处理厂相关部门沟通、协商后,双方达成一致意见:大沙地污水处理厂同意港前路（K0+060K2+629。25）段施工用电可从线路右侧大沙地污水处理厂厂内 广州建筑股份有限公司 1 港前路（石化南路-开发大道）工程施工总承包 港前路大沙地段临时用电施工方案 低压房电源接出做为施工用电电源点（可供用电总负荷约350KW），但施工中需分阶段安排机械施工，否则可供用电负荷难能满足施工最大负荷需求,原则是水泥搅拌桩先行安排施工，水泥搅拌桩施工按四台搅拌桩机进行施工考虑，待搅拌桩施工完成后安排四台冲孔桩机施工文涌桥桩基,估计总用电时间约7个月（具体根据项目征地拆迁的推进速率确定）. 第三节 临时用电施工布线方案 （一)线由布置 本工程施工临时用电电源接入点为港前路K0+195线路左侧大沙地污水处理厂低压房处,距离道路左侧红线约180米，施工用电线采用150平方厚米的五芯铜线作为二级供电主线，线路采用埋地式，需行走大沙地污水处理厂既有电缆沟内，二级供电线路接至大沙地污水处理厂门卫边道路红线处，具体里程为K0+205处道路红线边，同时该处配二级主配电箱一个，配电箱设漏电保护装置；从二级配电箱出发,沿左侧道路红线往东布设二级分配电线路，电线杆采用尾径大于10厘米的杉木杆，立杆间距为15米一根，线路采用120平方厚米的五芯铜线作为二级供电主线,电杆根据需要设拉线固定,原则每隔100米设置二级分配电箱一个。 因人行道雨污水管线较多,临时用电线路必须行走道路施工红线边，施工中需得到大沙地污水处理厂的大力支持和配合。 （二)临时用电低压电力系统要求 1、现场临时工程专用的电源中性点直接接地的220/380V三相四线低压电力系统,必须符合下列规定： (1）采用三级配电系统; （2）采用TNS接零保护系统； （3）采用二级漏电保护系统。 2、电缆线路严格执行以下规定： (1)电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。 五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线,严禁混用。 广州建筑股份有限公司 2 港前路(石化南路开发大道）工程施工总承包 港前路大沙地段临时用电施工方案 （2）电缆线路应采用埋地或架空敷设,严禁沿地面明设，并应避免机械损伤和介质腐蚀.埋地电缆路径应设方位标志。 3、架空线必须架设在专用电杆上,架空线必须采用绝缘导线，架设在专用的电杆上，严禁架设在树木、脚手架及其他设施上，三相四线制配电的线路敷设必须采用五线制，相序颜色为（A）黄、（B）绿、（C）红，其淡蓝色用作N线,绿/黄双色芯线用作PE线，严禁混用，其中N线和PE线不小于相线截面积的50. 4、室内、外线路与建筑施工机具、建筑物、车辆、行人要保持不小于最小安全距离,否则应采取安全保护隔离措施.其最小安全距离见施工现场临时用电安全技术规范. （三)、配电箱、开关箱配置 1配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电. 2每台用电设备必须有各自专用的开关箱,严禁用同一开关箱直接控制两台及两台以上用电设备(含插座）. 3配电箱、开关箱内的电器(含插座）应安装在金属或非木质阻燃绝缘板上. 4配电箱的电器安装板上必须分设N线端子板和PE线端子板.N线端子板必须与金属电器安装板绝缘，PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接,PE线必须通过PE线端子板连接。 5配电箱、开关箱的金属箱体外壳必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体必须通过采用编织软铜线做电气连接。 6实行“一机、一闸、一漏、一箱”制原则,各类配电箱、盘均统一编号.停止使用的配电箱、盘应立即切断电源，箱门上锁. 7配电箱内各回路应有明显的回路标志。对配电箱、开关箱进行定期维修、检查时必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电标志牌,严禁带电作业。维修、检查人员必须是专业电工. 8所有设备必须设有开关箱，开关箱应严密、完整、无损，开关箱应有明显的保护接零线（PE），开关的规格元件应与所控制的设备相匹配. （四）、接地与防雷 1严格按施工现场临时用电安全技术规范（JGJ462005）执行。 2在施工现场专用变压器的供电的TNS接零保护系统中,电气设备的金 广州建筑股份有限公司 3 港前路(石化南路开发大道）工程施工总承包 港前路大沙地段临时用电施工方案 属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱）电源侧零线或总漏电保护器电源侧零线引出。 3当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零,另一部分设备做保护接地。采用TN系统做保护接零时,工作零线（N线）必须通过总漏电保护器，保护零线(PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部TNS接零保护系统。 4TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10. 5做防雷接地机械上的电气设备所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械防雷接地可共同用同一接地体,但电阻值应符合重复接地电阻值的要求. 6PE线上严禁装设开关或熔断器，严禁通过工作电流,且严禁断线。电源干线和电动机械选用PE线截面时应严格按照施工现场临时用电安全技术规范执行. 7在TN系统中,各种电气设备和电动施工机具的金属外壳和金属支架均应采用接零保护。 第四节 安全用电保证措施 1、本工地的施工用电严格按照建设部JGJ462005 “施工现场临时用电安全技术规范”、 JGJ5999“建筑施工安全检查标准”和“广州地区用电安全规定”标准进行安全管理，。 2、每班用电作业必须要有持证电工跟班，并严格遵守现场的各项安全管理规章制度。 3、工程项目进入施工前必须由安全负责人对电工上岗前进行培训、技术交 广州建筑股份有限公司 4 - 港前路(石化南路开发大道）工程施工总承包 港前路大沙地段临时用电施工方案 底及安全教育。 4、现场电工必须经过技术培训考核合格后持有效的特种作业证上岗。电工必须熟悉施工现场临时用电安全技术规范。 5、带电危险性作业，必须有人在安全距离外监护。检修停电设备或线路装设接地线时，在验明设备或线路确保无电压后，应立即将检修设备或线路接地并三相短路.在刀闸的操作把手柄上应悬挂“禁止合闸, 有人工作”的标示牌.严禁约时送、停电。 6、绝缘工具遭受表面损伤或受潮，应及时处理干燥，并进行试验合格后方可继续使用. 7、铝合金人字梯不能在带电设备附近使用，更不能在带电作业或部分带电作业时使用。 8、高空作业时必须由两人进行,一人操作，一人监护，材料、工具要用吊绳传递。现场工作人员应戴安全帽、安全带。 9、用电设备的金属外壳必须接零或接地,有电设备不准断开外壳接地线。 10、开关发生故障，必须更换合格的漏电开关。严禁带故障强行送电。 11、对运行中的漏电开关应每天进行不小于一次的检查。所有配电箱、开关箱应每月检修一次,维修人员必须是专业电工,检查维修时必须按规定穿戴绝缘鞋、手套,必须使用电工绝缘工具。 12、使用中的漏电开关如发生跳闸，必须查明原因，才能重新合闸送电.发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，末端设备严禁在漏电开关撤出或失灵状态下运行。 13、线路两端严禁用插头连接使用,电源线严禁搭接在保险丝上，在施工现场配电房和主要分路配电箱范围内应配备足够的电气防火器材。 14、门应配锁、配电箱和开关箱应由现场电工专人管理。 15、施工用电过程中，项目部电工需时常跟污水处理厂供电部分保持联系,确保用电在安全状态下进行. 第五节 电气防火措施 1、电气防火技术措施 广州建筑股份有限公司 5 - 港前路（石化南路开发大道)工程施工总承包 港前路大沙地段临时用电施工方案 （1）配电房应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方. (2）合理配置、整定、更换各种保护电器，对电路和设备的过载、短路故障进行可靠的保护。 (3）在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源。 (4）在施工现场配电房和主要分路配电箱范围内应配备足够的干粉灭火器材，并禁止烟火。 (4)加强电气设备相间和相地间绝缘，防止闪烁. （5）合理设置防雷装置。 2、电气防火组织措施 (1）建立易燃、易爆物和强腐蚀介质管理制度. （2）建立电气防火责任制,加强电气防火重点场所烟火管理制度,并设置禁止烟火标志. （3）建立电气防火检查制度,发现问题及时处理. 第六节 触电应急救援方法 1、触电急救的要动作迅速，救护得法，切不可惊慌失措,束手无策.要贯彻“迅速、就地、正确、坚持”的触电急救八字方针. 2、发现有人触电首先要尽快切断电源，防止事态扩大，使触电者脱离电源后根据触电者的具体症状进行对症施救. 3、低压触电时，救护人员应立即拉闸.当开关较远不能立即断开时，可用干燥的竹竿、木棍或其它绝缘棒挑开带电导线。 4、触电者无心跳而需进行胸外心脏挤压抢救时，每分钟挤压次数应为60次。 5、触电者无呼吸而需进行口对口人工呼吸法抢救时，每分钟吹气次数为12次。 6、当认定触电者呼吸和心跳停止时,应立即按心肺复苏法就地抢救。方法如下：(1)通畅气道；（2）口对口人工呼吸;（3）胸外按压；（4)现场救护中的 广州建筑股份有限公司 6 港前路(石化南路-开发大道）工程施工总承包 港前路大沙地段临时用电施工方案 注意事项要坚持不断，慎用药物. 7、对受伤人员按对受伤人员的抢救处理方法。 8、马上通知公司启动有关应急救援措施。 9、预备应急工具:绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等. 10、事故发生需救援时，需积极跟大沙地污水处理厂取得联系，争取得到对方的帮助和救援支持。 广州建筑股份有限公司 - 7 - 港前路（石化南路开发大道)工程施工总承包 港前路大沙地段临时用电施工方案 目 录 第一节 编制依据 。.。.。.。.。.。 错误!未定义书签。 一、编制依据 错误!未定义书签. 二、工程概述 错误!未定义书签. 第二节 项目部卫生防疫管理架构 .。.。.。. 错误！未定义书签。 第三节 卫生防疫制度 。.。.。.。.。. 错误！未定义书签. 第四节 卫生防疫实施办法 .。.。.。. 错误！未定义书签。 一、环境卫生管理的责任区划分 错误！未定义书签。 二、施工区卫生管理措施 错误!未定义书签. 三、办公区卫生管理措施 错误！未定义书签。 四、环境卫生管理措施 错误！未定义书签。 五、流感防疫措施 错误!未定义书签。 六、饮水卫生管理制度 错误！未定义书签。 广州建筑股份有限公司 8 -
