九江渔光互补发电项目施工方案(DOC).doc

1

支架组件安装施工方案
日期:2015—10—25
1. 编制依据：
1.1现有客户设计图纸
1.2《建设工程施工现场管理规定》
1。3国家现行的法律、法规、规范、标准及国外的技术标准;
1。4公司的程序文件及多年来在光伏发电站施工经验的总结
2。工程范围
抱箍、斜梁、檩条、檩托、防风拉杆、斜撑以及光伏组件安装。
3.施工机具计划
序号
机械或设备名称
规格/型号
单位
数量
备注
1.
物料木托

艘

2.
无线对讲机
（手持式）
对

3.
套筒扳手

把

4.
力矩扳手
30-300Nm
把

5.
梯子

架

6.
卷尺,尼龙线

件

4。人员职责

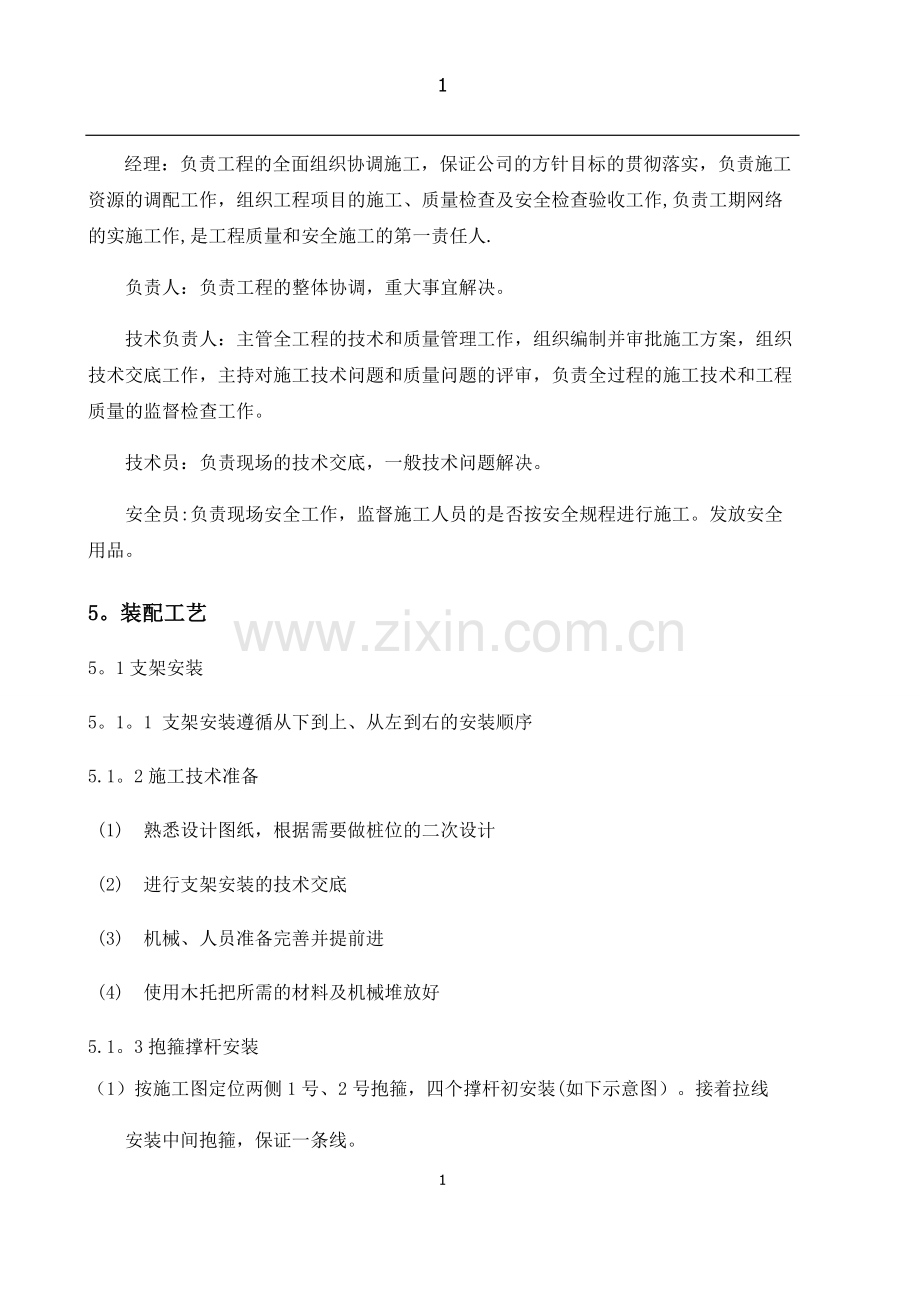

经理：负责工程的全面组织协调施工，保证公司的方针目标的贯彻落实，负责施工资源的调配工作，组织工程项目的施工、质量检查及安全检查验收工作,负责工期网络的实施工作,是工程质量和安全施工的第一责任人.
负责人：负责工程的整体协调，重大事宜解决。
技术负责人：主管全工程的技术和质量管理工作，组织编制并审批施工方案，组织技术交底工作，主持对施工技术问题和质量问题的评审，负责全过程的施工技术和工程质量的监督检查工作。
技术员：负责现场的技术交底，一般技术问题解决。
安全员:负责现场安全工作，监督施工人员的是否按安全规程进行施工。发放安全用品。
5。装配工艺
5。1支架安装
5。1。1 支架安装遵循从下到上、从左到右的安装顺序
5.1。2施工技术准备
(1) 熟悉设计图纸，根据需要做桩位的二次设计
(2) 进行支架安装的技术交底
(3) 机械、人员准备完善并提前进
(4) 使用木托把所需的材料及机械堆放好
5.1。3抱箍撑杆安装
（1）按施工图定位两侧1号、2号抱箍，四个撑杆初安装(如下示意图）。接着拉线
安装中间抱箍，保证一条线。
（2）紧固撑杆2和撑杆3与抱箍连接处,保证紧固撑杆2和撑杆3垂直状态。紧固撑杆1和撑杆4与抱箍连接处初预紧。
5。1。4斜梁组的安装
斜梁组的组成由檩托与斜梁组成.
（1） 1和2号斜梁安装，角度调整为20°，依次与撑杆连接紧固。
（2） 中间斜梁安装;固定好两端斜梁,上下两头拉线。按线为参考安装中间斜梁，依次与撑杆连接紧固。
（3） 檩托安装;先装每阵列的两端斜梁组上的檩托，位置依照设计图定，用M10*30螺栓紧固，在拉线拉成一条线再以此安装剩下檩托，纵向两檩托位置公差不超过2mm
5.1。5横梁的安装
在斜梁组完成的基础上安装横梁，横梁与斜梁之间采用檩托连接，横梁紧贴檩托并开口朝上，横梁与檩托连接用M12的螺栓连接,横梁与斜梁连接用M10的螺栓连接.两相邻檩条需用连接件连接.
5.1.5防风拉杆的安装
防风拉杆是由双头M10 的螺纹，中间为实心的圆钢组成.安装位置于阵组最左右侧相邻斜梁之间，根据斜梁的预留孔分别将防风拉杆的两端插入对应孔并穿过拉杆角垫上紧螺母，形成“X"的交叉形状。
5.2光伏组件安装
5.2。1光伏组件安装面的粗调
a。 调整首末两块光伏组件固定杆的位置的并将其紧固.
b. 将放线绳系于首末两根光伏组件固定杆的上下两端，并将其绷紧。
c。 以放线绳为基准分别调整其余光伏组件固定杆,使其在一个平面内。
d. 预紧固所有螺栓.
5。2.2 光伏组件的进场检验
a。 光伏组件应无变形、玻璃无损坏、划伤及裂纹。
b. 测量光伏组件在阳光下的开路电压，光伏组件输出端与标识正负应吻合。光伏组件正面玻璃无裂纹和损伤，背面无划伤毛刺等;安装之前在阳光下测量单块光伏组件的开路电压应不低于标称开路电压。
5。2。3光伏组件安装
a。 光伏组件在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压。细心打开组件包装，认真检查光伏组件的规格和型号，仔细检查光伏组件外观是否完好。禁止单片组件叠摞，轻拿轻放防止表面划伤，用螺栓紧固至支架后调整水平，拧紧螺栓.为了防止光伏组件串触电事故的发生，应采取以下措施：
①施工作业时，在光伏组件表面铺遮光板，遮挡太阳光;
②带好低压绝缘手套;
③使用已有绝缘处理的工具；
④不要在雨天作业；
⑤光伏组件框和支架应保持良好接地。
b. 光伏组件的安装应自下而上，逐块安装，光伏组件与支架之间采用螺栓连接。安装过程中必须轻拿轻放以免破坏表面的保护玻璃;光伏组件的连接螺栓用M8x25，平垫圈以及螺母，紧固后应将螺栓露出部分及螺母涂刷油漆,做防松处理。光伏组件安装必须作到横平竖直,同方阵内的光伏组件间距保持一致;注意光伏组件的接线盒的方向。
5.2.4光伏组件调平
a. 将两根放线绳分别系于光伏组件方阵的上下两端，并将其绷紧。
b. 以放线绳为基准分别调整其余光伏组件，使其在一个平面内。
c。 紧固所有螺栓。
5.2。5光伏组件接线
a。 根据电站设计图纸确定光伏组件的接线方式.
b.光伏组件连线均应符合设计图纸的要求.
c。 接线采用多股铜芯线，接线前应先将线头搪锡处理.
d。 接线时应注意勿将正负极接反，保证接线正确。每串光伏组件连接完毕后，应检查光伏组件串开路电压是否正确，连接无误后断开一块光伏组件的接线，保证后续工序的安全操作.
e。将光伏组件串与控制器的连接电缆连接，电缆的金属铠装应接地处理.
6。质量管理和质量保证
公司根据合同文件规定和国家法律、法规和现行标准、规范的要求,对本工程所有的电气施工项目，策划并建立了质量保证体系和质量控制目标，制订满足工程管理需要的质量管理方法和质量保证措施。具体如下：
6。1质量方针
“严守标准，履行合同，工程优质，信誉至上”.
公司坚定不移地执行公司的质量方针，把公司的质量方针作为我们行动的指南，确保安装工程满足工程设计和设备安装文件的要求，达到质量检验及评定标准文件规定的优质工程水平。
6.2质量目标
质量标准：a。后撑杆偏差±70mm
b．斜梁斜面高低差范围1—10mm
c．支架角度偏差≤1°
6.2.1单位工程质量合格率100％，单位工程优良率≥95%；
6.2.2支架安装一次成功;
6。3质量承诺
6。3。1全面满足招标文件规定的质量指标。
6。3。2在施工过程中杜绝重大质量事故。
6。3。3施工工艺达到国内先进水平。
6。3。4各类技术文件资料真实、齐全、完整、规范、提交及时，竣工资料满足“达标文件”规定的要求。
6.3。5施工验收合格率100％ 、优良率≥95%。
6。4质量保证体系
6。4.1公司建立由质保工程师分管，结构完整、组织严密的质量保证和质量控制体系.
6.4。2成立由质保、质检、试验组成的，具有足够权力和独立性的质量管理和质量控制网络.
6。4。3建立在公司技术负责人领导下的由各技术监督员组成的现场技术监督网络,按照技术监督的有关规定对施工方案、施工措施和实施过程进行技术监督。
6。4。4工程质量执行四级检验制度，积极配合业主、监理公司对工程质量进行检查验收，并配合质量监督站对工程进行质量监督检查。
6.5对不符合项的控制
(1) 为加强对不满足规定要求的设备和原材料的控制,防止误用和误装,在工程施工中严格执行《不符合项控制程序》。
(2) 对工程施工中出现的不符合项，对照不符合项处置的职责，按照《不符合项控制程序》规定的步骤进行处理。
(3) 公司对重复发生的不符合项以及质量下降趋势的状况，必须认真分析、鉴别并查明起因，采取相应的纠正和预防措施。
(4) 对产生不符合项的责任单位及个人按照公司的有关规定进行经济处罚。
