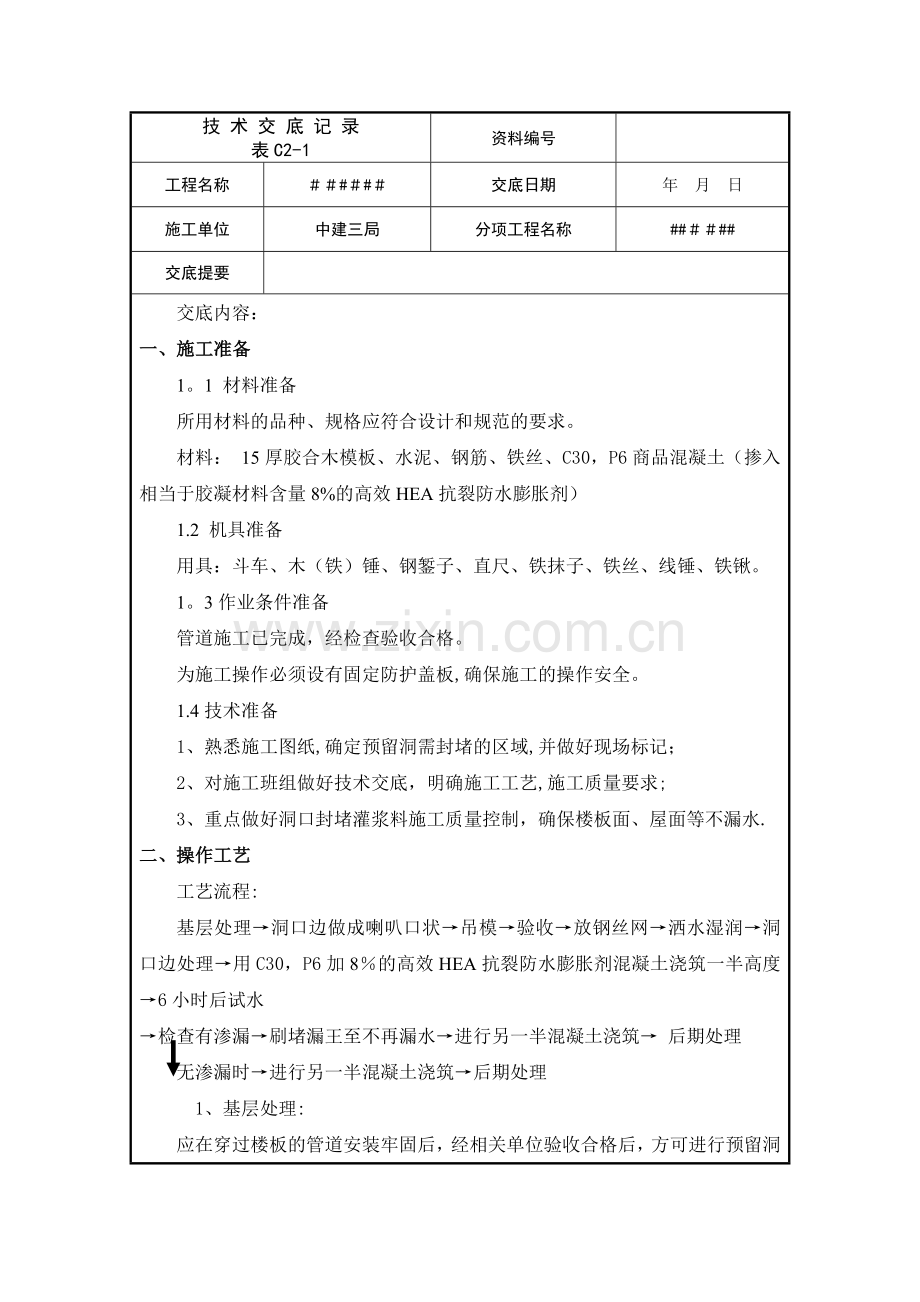

技 术 交 底 记 录表C2-1资料编号工程名称#交底日期年 月 日施工单位中建三局分项工程名称#交底提要交底内容：一、施工准备1。1 材料准备所用材料的品种、规格应符合设计和规范的要求。材料： 15厚胶合木模板、水泥、钢筋、铁丝、C30，P6商品混凝土（掺入相当于胶凝材料含量8%的高效HEA抗裂防水膨胀剂）1.2 机具准备用具：斗车、木（铁）锤、钢錾子、直尺、铁抹子、铁丝、线锤、铁锹。1。3作业条件准备管道施工已完成，经检查验收合格。为施工操作必须设有固定防护盖板,确保施工的操作安全。1.4技术准备1、熟悉施工图纸,确定预留洞需封堵的区域,并做好现场标记；2、对施工班组做好技术交底，明确施工工艺,施工质量要求;3、重点做好洞口封堵灌浆料施工质量控制，确保楼板面、屋面等不漏水.二、操作工艺工艺流程:基层处理洞口边做成喇叭口状吊模验收放钢丝网洒水湿润洞口边处理用C30，P6加8的高效HEA抗裂防水膨胀剂混凝土浇筑一半高度6小时后试水检查有渗漏刷堵漏王至不再漏水进行另一半混凝土浇筑 后期处理 无渗漏时进行另一半混凝土浇筑后期处理 1、基层处理:应在穿过楼板的管道安装牢固后，经相关单位验收合格后，方可进行预留洞的封堵，楼层从下至上封堵。将洞口部位垃圾清理干净，松散混凝土凿除。2、洞口边做成喇叭口状：在预留洞及管道安装洞口四周剔凿成上大下小的喇叭口型(如图），用水清洗干净，并保持二次浇筑部位湿润。预留洞口示意图：H为顶板厚度,图中标明了凿除成上大下小的坡口型的部分.3、吊模：管道、落水口等预留洞采用满足强度要求铁丝吊模。模板的尺寸以及形状满足预留洞口和水电管道形状尺寸的要求。保证底模与楼板、底模与套管间的缝隙应严密。落水口管道封堵示意图 水电管道封堵示意图4、验收经责任工长及质检员验收合格，交接给监理、业主验收.合格后方可进行下部施工.5、加钢丝网在喇叭口型的洞口中加入镀锌钢丝网，镀锌钢丝网根据洞口尺寸，形状等成型.6、洒水湿润对预留洞口进行适量洒水湿润处理。7、洞口边处理：在周边混凝土充分湿润后,用素水泥浆将洞口周边涂抹均匀，其配合比与砼内的砂浆成分相同.8、用C30，P6加8%的高效HEA抗裂防水膨胀剂混凝土浇筑一半高度：洞口边处理完毕后，浇筑C30，P6细石混凝土(掺入相当于胶凝材料含量8%的高效HEA抗裂防水膨胀剂),浇筑第一层为洞高的1/2,用手工插捣密实。9、6小时后试水:对封堵的预留洞进行24小时的蓄水试验。10、检查有渗漏检查有渗漏时，进行涂刷堵漏王，进行蓄水试验，重复该过程至不再漏水。11、检查无渗漏直接进行下道工艺12、进行另一半混凝土浇筑进行另一半混凝土浇筑,混凝土浇筑完成后应压实抹平。13、混凝土养护:混凝土浇筑完成后,派专人及时跟进养护.养护时间不少于7天。砼养护方式采用覆盖麻袋浇水养护,浇水次数以保证混凝土处于湿润状态为准。14、模板拆除：当混凝土强度达到设计强度标准值的75方可拆除底模。模板拆除顺序：解除支撑松开紧固螺栓撬动松动模板人工拆开模板模板清理螺杆、山形卡等整理施工垃圾清理在模板拆除过程中，如发现影响结构、安全、质量问题时，应暂停拆除,经过处理后方可拆除。在模板拆除时,不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运.模板拆除后应随即进行修整及清理,整平后涂刷隔离剂分类堆放整齐，以便周转使用。15、板底打磨：模板拆除后应检查板底的密实度、平整度，将超过原板底部分的砼通过剔凿、打磨处理.16、表面清理：清理表面灰尘和垃圾。三、注意事项1、预留洞口的封堵按上述工艺做法施工,模板支设、钢丝网完成后,通知搅拌站按照规定的掺入微膨胀剂的细石混凝土发往工地. 2、混凝土入模后应浇捣密实，后补预留洞口混凝土应略高于原表面也可与原表面平.后补混凝土与原混凝土结合应紧密，面应压实抹平。待强度达到1。2KN/cm2后浇水养护。 3、模板拆除后应检查预留洞口底部的密实度、平整度等。如有与原结构楼板不平现象应适当打磨和修补,直至与原板底平。四、质量标准1、模板应具有足够强度、刚度及稳定性，能可靠地承受新浇砼的重量以及施工荷载。浇筑前应检查吊模是否固定牢靠。2、模板结构的几何尺寸准确无误，安装稳固，拼缝严密。3、浇筑砼时人工振捣不能直接碰到板面上，避免磨损撞坏面板,同时振捣时间要按规范规定，要适时，以防模板变形。4、浇筑到养护全过程均由负责工长及质检员严格把关,严格控制洞口混凝土各阶段的各项技术指标,进行层层把关，作业班组人员经过严格培训,并且固定.质量控制点：1、孔洞清理凿毛、套浆2、混凝土强度、密实度3、涂料层4、闭水试验六、安全文明施工1、进入现场必须佩戴安全帽,系好帽带。2、工作时应集中精力，木工支模时使用的梯子,支设要平稳，工作时禁止嬉戏打闹，混凝土工运料时要留意道路上的 预留孔洞。3、严格按照技术交底和施工方案进行施工，确保施工质量和防渗漏效果。4、施工过程中,要将落地灰及时清理干净，不得将多余混凝土随便撒在楼板上，不得污染楼内的墙面和地面。5、预留洞口封堵完毕后，应将混凝土表面进行覆盖。禁止在未达到强度要求之前的预留洞混凝土上踩踏。交底人项目技术负责人接受交底人：
