施工现场管理标准图集
—-临时设施及安全防护

二○一三年三月

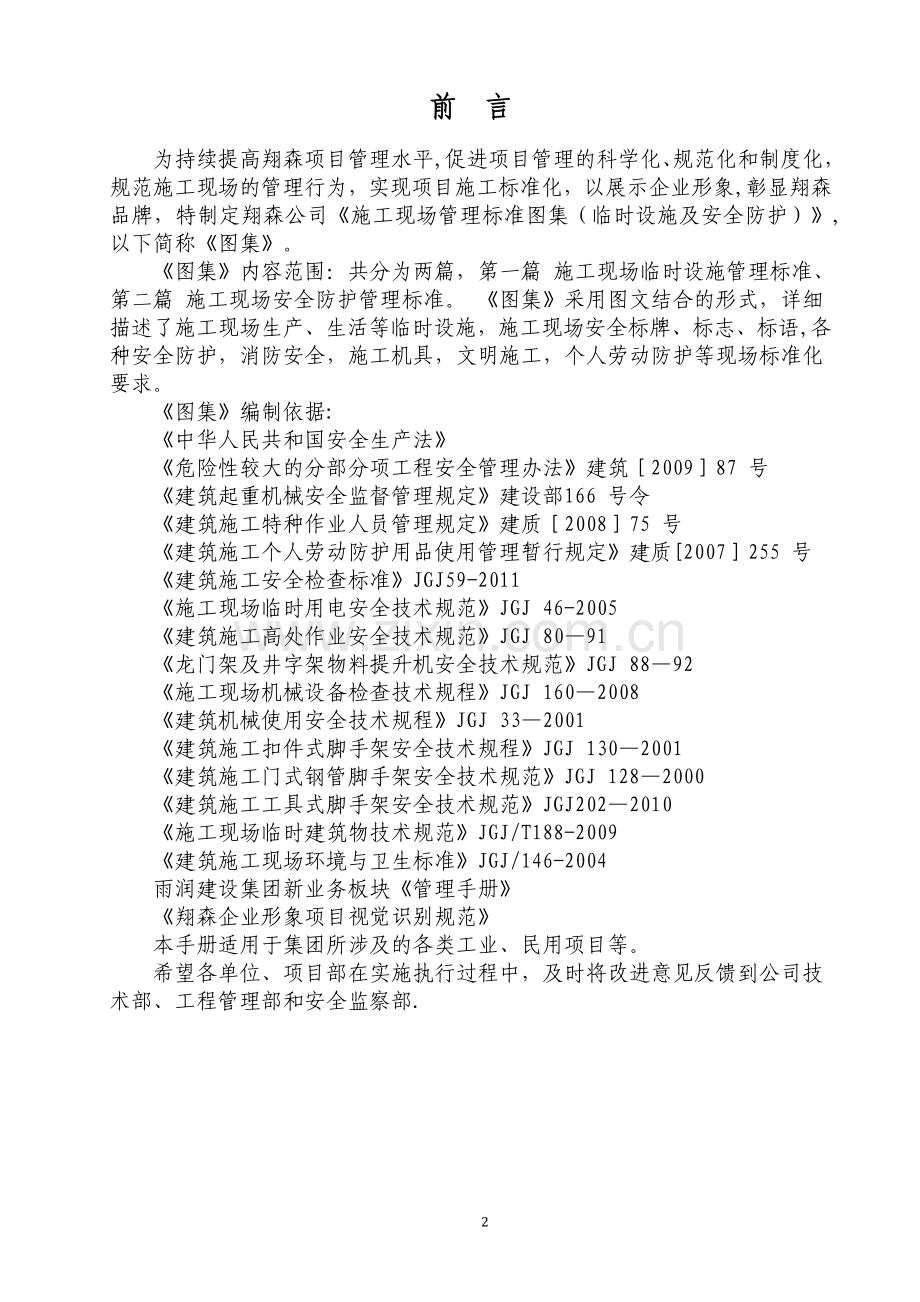

前 言
为持续提高翔森项目管理水平,促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象,彰显翔森品牌，特制定翔森公司《施工现场管理标准图集（临时设施及安全防护）》,以下简称《图集》。
《图集》内容范围：共分为两篇，第一篇 施工现场临时设施管理标准、第二篇 施工现场安全防护管理标准。 《图集》采用图文结合的形式，详细描述了施工现场生产、生活等临时设施，施工现场安全标牌、标志、标语,各种安全防护，消防安全，施工机具，文明施工，个人劳动防护等现场标准化要求。
《图集》编制依据:
《中华人民共和国安全生产法》
《危险性较大的分部分项工程安全管理办法》建筑［2009］87 号
《建筑起重机械安全监督管理规定》建设部166 号令
《建筑施工特种作业人员管理规定》建质［2008］75 号
《建筑施工个人劳动防护用品使用管理暂行规定》建质[2007］255 号
《建筑施工安全检查标准》JGJ59-2011
《施工现场临时用电安全技术规范》JGJ 46-2005
《建筑施工高处作业安全技术规范》JGJ 80—91
《龙门架及井字架物料提升机安全技术规范》JGJ 88—92
《施工现场机械设备检查技术规程》JGJ 160—2008
《建筑机械使用安全技术规程》JGJ 33—2001
《建筑施工扣件式脚手架安全技术规程》JGJ 130—2001
《建筑施工门式钢管脚手架安全技术规范》JGJ 128—2000
《建筑施工工具式脚手架安全技术规范》JGJ202—2010
《施工现场临时建筑物技术规范》JGJ/T188-2009
《建筑施工现场环境与卫生标准》JGJ/146-2004
雨润建设集团新业务板块《管理手册》
《翔森企业形象项目视觉识别规范》
本手册适用于集团所涉及的各类工业、民用项目等。
希望各单位、项目部在实施执行过程中，及时将改进意见反馈到公司技术部、工程管理部和安全监察部.
目 录
第一篇 施工现场临时设施管理标准 1
第一章通用标准 1
第二章现场办公用房 2
第三章 现场生活用房 3
第四章现场生产设施 4
第五章现场临时给排水 7
第六章现场临时道路 7
第七章办公营具、器材配备 8
第二篇 施工现场安全防护管理标准 9
第一章 施工现场安全标牌、标志、标语 9
第二章洞口、通道安全防护 13
第三章临边安全防护 16
第四章架设(脚手架）作业安全防护 18
第五章现场用电安全防护 26
第六章 现场生产设施安全防护 33
第七章消防安全 36
第八章文明施工 39
第九章个人劳动防护 41
第十章其它 44
30

第一篇 施工现场临时设施管理标准
第一章通用标准
1、办公及宿舍用房采用不燃或阻燃型夹芯彩钢板(燃烧性能达到《建筑材料及制品燃烧性能分级》GB 8624—2006 中 A—C级标准要求）.
2、根据现场条件，办公及宿舍用房可选用拆装式活动房、拼板式组合房或箱式组合房；食堂、餐厅、浴室、工人厕所等生活设施可采用砖砌。
拆装式活动房
拼板式组合房
箱式组合房
3、施工区域应与办公、生活区应划分清晰，施工现场以及场内预制加工场、仓库必须采取封闭围挡，高度不低于 1。8米（见第二篇第八章第一节）；办公区域与生活区域应分隔搭建。
4、现场施工区域应划分属地管理责任区，设置责任区图牌。
5、临时设施搭建、配备必须有经审核、审批的临时设施方案，方案应包括临时办公、生活用房，生产、生活临时水电，现场生产设施搭建及办公营具、器材配备等内容。
6、本图集所列的办公、生活、生产用板房、设施，仅明确式样及形式,施工现场所涉及的 CI标准色（C100M30）、标准字、标准比例、CI物品摆放位置等八大项 24小项内容严格按照公司《企业形象项目视觉识别规范》执行。
属地管理责任区划分牌
1
2
4
3
示意图
编号
负责人
职务
联系电话

责任区域划分牌
第二章现场办公用房
1、办公区域包括：办公室、会议室、农民工学校、小型仪器或料具库房、管理人员厕所、盥洗室、停车场坪等设施。
2、现场办公室净高不低于 2.5米，室内地面硬化后，根据标化现场要求铺瓷砖或无污染地板革。
3、管理人员办公室（每间规格 5.8×3。4\6。0×3.5\7。28×3.64）搭建标准：
（1）项目经理室面积 S≤27 m2.
（2）其他管理人员（含业主、监理或设计人员)人均面积 4—6m2；资料室应设在临时建筑的底层。
4、会议室面积 S=施工高峰平均与会人数×1。5m 2/人（20 m2≤S≤65 m2)，会议室宜设在临时建筑的底层.
第三章 现场生活用房
1、管理人员生活区域与工人生活区域各自分开。分别包括宿舍、食堂、餐厅、浴室、厕所、盥洗间或盥洗台。
2、宿舍内应保证必要的生活空间，室内净高不得小于2。5m，通道宽度不小于0.9m，宿舍内的床铺不得超过 2层,严禁使用通铺；宿舍应设置可开启式窗户，保证室内通风良好。
3、工人宿舍人均面积 2。5—3。5 m2,每间宿舍居住人数不得超过16人；管理人员宿舍人均面积 5-7.5 m2，每间宿舍居住人数不宜超过8人。
4、食堂与厕所、垃圾站等污染源的距离不宜小于 15m，且不应设在污染源的下风侧。食堂宜采用单层结构。管理人员食堂餐厅人均面积 1.5—2 m2，工人食堂餐厅人均面积 0.5—1m2。
工人宿舍

管理人员食堂
5、管理人员浴室人均面积 0.3— 0。5m2，工人浴室人均 0.2—0.4m 2.
职工浴室

6、施工现场应设置封闭、水冲式厕所，蹲位之间设置隔墙（隔板），隔墙（隔板）高度不低于 0.9米，蹲位间距不小于0。9m;管理人员厕所厕位设置应满足男厕每 8人、女厕每 5人设 1个蹲位（或蹲便器），男厕所每 8人设 1个小便斗；工人厕所蹲位不得少于现场职工人数的 5%，男厕每 50人设 1m长小便池;便池应采用面砖等材料饰面，饰面高度不宜低于 1.5米。厕所应有符合抗渗要求的带盖化粪池，厕所污水应经化粪池接入市政污水管网。
管理人员厕所 工人厕所 施工区临时厕所
第四章现场生产设施
1、仓库
（1）小型仪器、料具库房可设置在办公区域，随办公用房一同搭建,也可在材料集中存放场地搭建专用库房（砖砌/夹芯彩钢板），库房面积见附表一.
（2）材料集中堆放场地应设置砖砌或彩钢板围挡，有防雨要求的设备、阀门、箱柜、大件仪器等需放置在有顶棚的场地内;洁净度要求较高的设备，工艺管道、阀门、管件，电气仪表箱柜、大件仪器等存放场地需进行地面硬化;普通钢材及其它材料存放场地夯实平整后铺碎石即可，周转料具单独设置摆放区域；设备、材料的分类、码放按物资管理规定执行。
围档设置见第二篇第八章；防护棚设置见第二篇第六章。
周转料具码放
2、预制加工场地
(1）建筑物内设置预制加工场地，应按施工队和专业划分，每块预制场地均应设置围挡,并注明施工队和专业。
（2）建筑物外设置预制加工场地,除设置围挡外，地面需做硬化处理或搭设预制加工平台，预制作业区域应采取搭设彩钢板顶棚的防雨措施,特殊材质的焊接、热处理作业应采用彩钢板或防雨蓬帆布搭设密闭的作业空间，半成品应分类摆放整齐,并挂标识牌明示，半成品堆场应采取搭设顶棚和地面硬化等防二次污染措施。
围档设置见第二篇第八章；防护棚设置见第二篇第六章。
3、现场工具房 项目部应统一规划搭建、摆放现场工具房，宜采用集装箱并统一颜色，限制自制的钢板或铁皮工具房进场.
4、施工机械防护设施
（1）现场电焊机应集中摆放，采用专用焊机房或彩钢板搭设的有防雨、防物体打击功能的防护棚，电源线、焊把线、接地线应统一拉设；因施工需要单独使用的电焊机也应搭设防护罩。
焊机防护棚
电焊机组接地线，采用端子排接地， 端子排长度视电焊机数而定， 端子排宽5cm，每隔 40cm钻一 8mm孔, 采用铜线鼻子压接.
接地端子排
(2）焊条烘干箱不得露天摆放，现场应设密闭的焊条烘干房（可与焊条二/三级库配套使用）。焊条烘干房内必须配备除湿器、温度计、湿度计。
焊条烘干房 温度、湿度计 除湿器
（3）氧气、乙炔气瓶应分别摆放在防护棚/防护笼中，并分别设置满瓶区、空瓶区，上锁管理。防护棚/防护笼的设置及使用见第二篇第六章。
（4）风管生产线等通风施工机械及套丝机等小型给排水施工机具应在有防雨措施的预制场地内使用。
（5）抛丸机等成套除锈机械，采用型钢搭设符合安全操作要求彩钢板防护棚，并按机械设备使用要求进行基础和地面硬化处理。
抛丸机防护棚
现场不提倡采用喷砂（尤其是河砂)除锈，喷砂地点应远离生活和施工区域，不得设在生活和施工区域的上风区.
（6)防腐涂层的集中涂刷场地应设有防雨、防风棚等防二次污染设施，不得设在生活区域的上风区。
5、其它设施 生活及施工区域用彩钢板及型钢搭设自行车棚, 车棚高度不宜超过 2。5米，地面铺碎石或进行砼硬化。
自行车棚
第五章现场临时给排水
1、建筑物外的现场临时给水主管应埋地敷设，室外水表处设砖砌带盖水表井,生产与生活用水在引入管后分成各自独立的给水管网,并分别设置切断阀；职工浴室宜采用太阳能热水器。
2、食堂排水宜与其它排水系统分开设置，并设隔油池；厕所必须设化粪池，污水经化粪池排入城市排水管网或指定排放点.
第六章现场临时道路
1、施工现场临时道路必须进行硬化处理,按正式道路设计的路基铺设要求进行开挖、铺垫、碾压，面层铺道渣压实（或者直接按正式道路设计要求铺设）。道路两侧设置排水系统，保证排水通畅。办公区、生活区的道路厚度≥100㎜,道路应明显标志出边界线。
2、临时道路必须按正式道路设计要求设满足大型设备运输、消防车辆通行的转弯半径9m,道路区域内不得有阻碍通行的障碍物.
办公、生活区域临时道路
3、主要道路实行人车分流；路口、大门两侧设置减速带;设置限速限高标识；必要路段设置斑马线;阻碍视线的转角设置道路转角镜.
人车分流 减速带 限速标识
限高标识 斑马线 转角镜
第七章办公营具、器材配备
1、同一项目部办公桌椅的材质、规格和颜色不宜超过两种；同一办公室办公桌椅的材质、规格和颜色应统一，一般管理人员办公桌规格不宜超过1400×700mm,项目技术负责人以上主要管人员办公桌规格不宜超过1600×800mm；项目部文件柜的材质、颜色应统一；办公室内墙上的同一高度按 CI要求悬挂或张贴同一材质、同一尺寸、同一颜色的管理人员岗位职责和管理制度牌。
2、办公区域空调内外机的安装高度，管线走向应整齐划一。 附表一

特大级
大型 1
大型 2
中型 3
中型 4
小型 5
小型 6
工程造价 （亿元）
10以上
5~10
3~5
2~3
1～2
0。5～1
0.5以下
管理人员配置参照指标
50以上
17～54
9～44
9~36
6~28
6~9
3~6
小型仪器、料具库房参照面积S（m 2）
根据工程实际情况确定
S≤110
S≤81
S≤27
第二篇 施工现场安全防护管理标准
第一章 施工现场安全标牌、标志、标语
第一节 安全标牌
五牌一图
说明：
1、五牌一图:施工现场必须有“工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌、施工现场平面图”，其它内容图牌各项目可根据实际情况自行增加。 2、设置位置：施工现场大门口显要位置； 3、图牌规格：图牌为长方形，竖式组合，高宽比例
为 3:2; 4、图牌材料：不锈钢，本色； 5、图牌组合形式：图牌采用单体组合，底色为白色，
标题为红色（黑体字加粗），标题下方划一蓝色
材料标识牌
说明：
1、摆放或悬挂于施工现场管件、半成品、材料堆放区或摆放区。
2、落地式材料标示牌：宽×高=400mm×300mm;采用铝塑板制作,周边采用30mm不锈钢包边，面层采用户外车贴，底为白色，字为蓝色（C100M30）,底座用40角钢做十字型,立柱用20角钢，面漆为白色,距标示牌中心距0.85米，摆放于堆场前.
3、悬挂式材料标示牌：宽×高=200mm×150mm;采用铝塑板制作，周边采用30mm不锈钢包边，面层采用户外车贴，底为白色，字为蓝色（C100M30），悬挂于货层加强筯上。
安全操作规程牌
说明:
1、悬挂于施工现场加厂区、大型机械设备上； 2、图牌规格：宽×高 ==400mm×600mm，一
般采用竖式组合； 3、图牌材料：不锈钢，本色。 4、统一制作为白色底版，红色标题(黑体
字加粗)、蓝色(黑体字加粗）内容，在每一个图牌右下方落款处，采用 A式组合，蓝标、黑字。
安全提示牌
说明：
1、悬挂于施工现场移动式操作平台、楼层临边,作业维修操作区、高处作业、洞口防护栏杆的首层横杆上等处.
2、宽×高=800mm×550mm;采用铝塑板制作，周边采用30mm不锈钢包边.
3、比例为3:2或2：3蓝色为C100M30。
安全验收合格牌
说明：
1、悬挂于脚手架、移动式操作平台、临边
洞口防护栏杆的首层横杆上； 2、安全验收合格牌采用镀锌铁板、PVC板
或铝塑板制作,面层采用户外车贴 3、安全验收合格牌为蓝底白字，挂牌单位
为蓝标、黑字; 4、安全验收合格牌宽x高=400mmx300mm. 5、比例为3：2或2：3蓝色为C100M30.
完好标识牌
说明：
1、图示标识牌悬挂于施工现场大中型机械设备机身上，小型设备标识按公司设备管理要求执行.
2、作业牌为蓝底白字，企业名称为黑字。
3、作业牌宽 x高=200mm×150mm;采用镀锌铁板、PVC板或铝塑板制作，面层采用户外车贴。
4、蓝色为C100M30.
第二节 安全标志牌 现场安全标志牌的制作及使用请参见《安全标志及其使用导则》GB2894-2008。
第三节 安全标语 安全标语按 CI规范统一制作成蓝底白字（翔森蓝、黑体字）
第二章洞口、通道安全防护
第一节 预留洞口防护
预留洞口防护
说明：
1、洞口边长在0。5m以内时：用木板覆盖洞口并固定，盖板上表面刷黄黑(宽度100mm)相间警戒色和红色“严禁挪移"字样。，
2、洞口边长在 1.5m以内时：洞口四周用钢管搭设防护栏杆（立杆四根，水平杆三道）,外钉踢脚板，洞口下张设安全平网。
3、洞口边长在 1.5m以上时，洞口四周用钢管搭设防护栏杆(立杆四根，水平杆三道）,立杆两边对中加密一道，外钉踢脚板,洞口下张设安全平网.
第二节 电梯井(管道井）口安全防护
基本要求:
1、可根据现场情况，使用强度符合要求的圆钢、方钢等材料，尽量制作可周转、能重复使用的电梯井口防护门。
2、电梯井（管道井）口安装1500mm高工具式防护门。防护门底部安装200mm 高木质踢脚板.防护门和踢脚板刷红白相间警戒色。
3、电梯井内水平防护采用在井洞内每隔两层（≤10m）用钢管搭设防护平台,上面满铺跳板（主体施工阶段）或兜挂安全水平网（装修施工阶段)进行安全防护。
第三节 安全通道防护棚安全防护
基本要求:
1、安全通道防护棚一般用钢管扣件搭设.
2、防护棚长度根据建筑物坠落半径确定，一般为 3 米、6 米两种，高度一般为4。5米。
3、防护棚一般采用双层顶棚形式，顶层满铺50mm厚脚手板,两层板之间应保持700mm 间距。防护棚两侧搭设剪刀撑并满挂绿色密目安全网,有条件的地区可采用蓝色安全网进行封闭。
4、防护棚两侧应搭设钢管立柱，在进口处张挂安全警示标志牌和安全宣传语，棚内悬挂提示牌(如右图所示）。
第四节 罐区安全通道
安全通道标准（1）
安全通道标准（2)
第五节 基坑安全通道
第三章临边安全防护
第一节 基坑边、沟槽边安全防护
基本要求：
1、基坑临边防护一般采用钢管搭设两道防护栏杆形式(下道栏杆离地600mm,上道栏杆离地1200mm）。立杆间距应不超过2000mm,立杆与基坑边坡的距离不应小于500mm。
2、防护栏杆内侧满挂密目安全网,防护外侧设置200mm 高踢脚板.防护栏杆和踢脚板刷红白相间安全警戒色。
3、防护栏杆外侧应设置排水沟，采取有组织的排水。
4、基坑周边设置夜间警示灯。
5、护栏内外侧悬挂提示牌.
第二节 楼层边、阳台边、屋面边安全防护
楼层边、阳台边、屋面边边防护示意图
基本要求:
1、楼层边、阳台边、屋面边防护栏杆一般采用钢管搭设。
2、防护采用二道栏杆形式,第一道栏杆高度 1200mm,第二道高度 600mm，立杆间距不大于2000mm。防护内侧满挂密目安全网，下设200mm 高踢脚板。
3、。防护栏杆及踢脚板刷红白相间安全警戒色。
4、坡度大于 1：2.2 的屋面，防护栏杆上杆离防护面高度不低于1500mm，并增设一道横杆，满挂密目安全网。
5、安全提示牌悬挂于防护栏杆和密目安全网内侧,面向楼内，且每面临边至少挂两个.
第三节 楼梯边安全防护
基本要求：
1、分层施工的楼梯口和梯段边，必须安装临时防护栏杆和踢脚板。
2、防护栏杆应搭设二道，第一道栏杆离地1200mm，第二道栏杆离地面 600mm，立杆间距不大于 2000mm。踢脚板高200mm。
3、防护栏杆和踢脚板均涂刷红白相间安全警戒色。
4、独立楼梯，若两边均无有效遮挡，则两边均应设置防护栏杆和踢脚板。
第四节 卸料平台安全防护
基本要求:
1、卸料平台应根据规范和使用情况进行专项设计，用料、搭设尺寸和搭设方法应符合规范要求.
2、平台周边用钢管搭设3 道防护栏杆.第一道防护栏杆距底座上表面1200mm，第二道距底座上表面 600mm，第三道距底座上表面200mm.防护栏杆内侧满挂密目安全网。平台周边设200mm高踢脚板。立杆间距不大于 2000mm.栏杆及踢脚板均刷红白警戒色。
3、平台围挡内右侧挂卸料平台告示牌，左侧挂提示牌.两牌的尺寸均为：宽×高=800mm×1000mm。
第四章架设（脚手架）作业安全防护
第一节 建筑物外防护脚手架
立面防护
基本要求:
1、脚手架外侧满挂密目安全网，有条件的地区可采用蓝色密目安全网进行全封闭。
2、脚手架钢管表面刷黄色油漆，剪刀撑和踢脚板表面刷红白相间警示色。
3、每隔一组或两组剪刀撑设置一道300mm 高踢脚板，固定于立杆内侧。
4、底层脚手架外侧悬挂安全提示牌和安全验收合格牌.
剪刀撑和横向斜撑
基本要求：
1、高度在24m 以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m.斜杆与地面的倾角宜在45—60 度之间.
2、高度在24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑.
3、一字型、开口型双排架两断口必须设置横向斜撑；24 米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于两扣件紧固。
建筑物脚手架搭设实物图
落地式满堂架基板搭建标准
混凝土立柱单体脚手架标准
第二节 钢结构工程脚手架
立柱单体脚手架标准(1)
立柱单体脚手架标准（2)
钢结构梁脚手架标准
钢结构框架外脚手架标准
第三节 设备外脚手架
加热炉外脚手架标准
46
塔体外脚手架标准
第四节 管廊满铺脚手架
管廊满铺脚手架标准（1）
管廊满铺脚手架标准（2）
第五节 储罐外脚手架
球罐外脚手架标准
储罐外脚手架标准（1)
储罐外脚手架标准（2）
第六节 移动式操作平台
基本要求：
1、操作平台的面积不宜超过 10平方米，高度不宜超过5m。
2、移动式操作平台的轮子与平台的接合处应牢固可靠，立柱底端离地面不超过80mm.
3、操作平台可采用 48×3。5mm钢管以扣件连接，也可采用门架或承插式钢管脚手架部件组成.平台的次梁间距不大于80cm；台面满铺脚手板.
4、操作平台四周按临边要求设置防护栏杆，并布置登高扶梯. 5、挂验收合格牌。
第五章现场用电安全防护
第一节 配电箱安全要求
基本要求：
1、施工现场必须编制临时用电组织设计,并按照规范审批。临时用电工程必须经过验收，合格后方可使用.
2、采用三级配电两级保护。配电箱应按照规范进行装配,保护装置齐全、灵敏、可靠。
3、配电箱、开关箱采用固定式、移动式均可(一级箱宜采用固定式）.固定式配电箱、开关箱中心点与地面垂直距离应为1。4～
1。6m。移动式配电箱开关箱应装设在坚固、稳定的支架上,其中心点与地面垂直距离应为0.8～1.6m。
基本要求： ：
4、一级配电箱为白色，二、三级配电箱为黄色。规格不限，配电箱左上角贴 8X8厘米（总、分配电箱）或 5X5厘米（开关箱）的 B式组合翔森标志（如上图），右下角贴配电箱级数、编号及现场维修人员手机号.
5、内部电器元件的设置参照右图所示。
主要参数：隔离开关 HR5-200 1台
HR5—100 4台漏电断路器 DZ15L-100/4 4台接线端子排 JH9-25/5P 4台
不安漏电保护器的分配电箱内部配置
配电箱内线路走向标识牌
开关箱电源插座
防水插座插头
二相插座插头三相插头
电焊机专用开关箱
说明:
1、开关箱设置在距焊机不超过 3m处；2、开关箱的固定可采用支架固定，也可固定在墙上或结构上; 3、开关箱内设隔离开关、漏电开关、二次空载降压保护器。 4、除上满足上述要求外,还应满足配电箱的要求.
第二节 配电箱防护棚
基本要求:
1、配电箱防护棚可采用方钢或圆钢制作,稳固安置在混凝土承台上。
2、顶部采用双层硬防护.上层有防雨措施，并设不小于5％坡度的排水坡。
3、双层硬防护间的防护棚外立面挂蓝底白字的安全宣传标语：加强安全用电,防止触电伤害。防护棚正面挂提示牌，侧面挂翔森标识和红白相间警戒色，红白油漆宽度各10CM，角度60度；
4、配电箱栏杆刷红白相间警戒色.
第三节 设备用电安全防护
基本要求:
1、每台设备配备专用开关箱，单机开关箱宜安装牢固。开关箱支架刷红白相间警戒色。
2、固定设备采用固定式开关箱，开关箱箱体中心距地面垂直高度为1400mm~1600mm。移动设备开关箱安装在支架上，支架可固定在设备外壳或设备吊笼上.
3、设备电源线应穿管保护。固定设备水平电源线采用PVC 管埋地敷设，PVC 管直径为电源线直径的1.5 倍.
4、设备距离开关箱水平距离不得大3000mm。 5、设备应定期保养，安全装置灵敏有效，确保正常运行。 6、右图适用于施工现场所有固定加工车间的所有固定设备。
现场实景照片（配电箱引入引出线防护)
第四节 电缆、电线的架设与敷设
架空线路
说明：
1、在建工程不得在高、低压线路下方施工，高、低压线路下方不得搭设作业棚，建造生活设施或堆放构件、材料及其它杂物。
2、在建工程场内架空线路的布置符合以下规定。
1 架空线路的档距不得大于35m。
2 架空线路最大弧垂与地面垂直距离不得小于4m。
3 架空线路电杆与路基边缘距离不得小于1m.
架空线路边线与建筑物凸出部分或外架
4 距离不得小于1m。
5 架空线路剧院铜线截面不得小于 10mm 2，剧院铝线截面不得小于 16mm 2.
3、外电防护架应采用绝缘材料搭设，并设置防碰撞信号标志。
过路线架设实景（固定电缆支架可根据现场实际搭设)
支线的架设
第五节室内配线及照明
室内照明及配线
基本要求
1、室内配线必须采用绝缘导线或电缆；
2、室内线路必须沿墙敷设，且主干线高度不得低于 2.5米。
3、电缆固定宜采用角钢做支架、瓷瓶做绝缘子固定，绑扎线必须采用绝缘线。
4、转弯处采用绝缘子固定.
5、过墙处穿管保护；
6、支架间距应保证电缆能承受自重所带来的载荷.最大弧垂距地不得小于 2米。
7、支架刷黄色油漆。
8、比较潮湿或灯具离地面高度低于 2.5m等场
基本要求
所的照明，电源电压不应大于36V.9、室内 220V灯具距地面不等低于2。5m。 10、照明开关箱内必须装设隔离开关、短路与
过载保护电器和漏电保护器。 11、局部照明可采用可移动时灯架，灯具金属外壳与 PE线连接。 12、生活区内照明一律采用 36V安全电压,房间内不设插座,配线采用薄壁钢管穿线.
室内电缆敷设实景
第六节 钢结构立柱接地标准
第六章 现场生产设施安全防护
第一节 室外加工防护棚基本要求：
1、加工防护棚的搭设不仅要满足规范和使用要求，而且防雨、防风、防砸、整洁美观，并挂安全宣传标语。加工区地面应进行硬化处理.
2、搭设在塔吊回转半径和建筑物周边的加工棚必须设置双层硬防护棚顶。顶铺满5cm厚脚手板，两层板之间应保持50cm间距。在顶棚竖立面正面张挂安全宣传标语，安全标语为蓝底（C100M30）白字。其它面可挂安全标语。
3、防护棚棚顶及侧沿采用蓝色，加工棚立柱刷黄色油漆。长轴方向两侧搭设防护栏杆封闭,上道杆高 1200mm，下道杆高 600mm。防护栏杆刷红白相间警戒色。角度60度，宽度10cm.防护棚两端应喷涂翔森标识及加工棚名称。
4、朝向施工道路一侧的加工棚右侧檐口下挂“当心机械伤害”提示牌，朝向施工道路。提示牌尺寸：宽×高： 800mm×1700mm.在相对的另一侧檐口下挂操作规程图牌。图牌的尺寸为：宽×高 =3000mm×1500mm。图牌朝内。
71
5、加工棚长、宽、高一般为 6＊3*4.5米。
第二节 施工设备防护
基本要求：
1、露天放置的相对固定的施工设备必须搭设保证操作空间(高度宜≥2米)的安全防护棚，且防雨、防风、防撞击、整洁美观，地面进行硬化处理；
2、防护棚棚顶长宽比例3:2，在建筑物坠落半径内的必须设置双层硬防护棚顶。顶铺满5cm厚脚手板，两层板之间保持50cm间距。在顶棚竖立面正面张挂安全宣传标语，安全标语为蓝底（C100M30）白字。其它面可挂安全标语或刷蓝色（C100M30），不在建筑物坠落半径内的设单层防护棚;
3、防护棚立柱采用方钢或圆钢制作，刷黄色油漆。
第三节 气瓶防护及使用
基本要求:
1、气瓶与明火距离不小于10m，当不能满足安全距离要求时应有隔离防护措施，气瓶不应平放。
2、备用待用的氧气瓶、乙炔瓶应分别存于氧气间、乙炔间，管理人员应经培训,存放处有安全规定和标志及灭火器材。
3、使用和运输应随时检查防震圈的完好情况，气瓶应有防震圈和防震帽。
4、气焊严禁使用未安装减压器的气瓶进行作业。
5、五级以上大风天气禁止明火作业。
气瓶存放处
气瓶存放处
使用中气瓶防护安全标准
气割（焊）作业安全距离示意图
第七章消防安全
第一节 消防设施及器材
基本要求：
1、施工现场应设置满足要求的灭火器材。
1 临时设施总面积大于1200m2，至少设置一处灭火器材集中点。灭火器材集中点不仅要设置消防水池、沙箱、灭火器、消防斧、消防锹、消防桶等器材,而且要张贴消防负责人及有关人员名单和消防知识、应急措施等。
2 施工作业区设置定点消防箱（内装灭火器至少2 具/箱).作业区不少于2 个/100m2；办公区、生活区不少于2个/100m2。动火作业设置看火人和移动消防箱（或灭火器）.消防箱为红色。
3 高层建筑应设置专门的消防水源、消防泵和消防管道，并按保护半径不大于25m 设置消火栓。消火栓箱、消防管道均为红色。消防系统有专人维护和监控,消防水不得他用。消防水不得他用
现场灭火器集中点
基本要求：
（4）位置:设置位置要求明显。最好放置在正常的通道，包括出口处，手提式灭火器宜设置在挂钩、托架上或灭火器箱内，手提式灭火器其顶部离地面距离设置 1．30m，设置在灭火器箱内的灭火器,其底部离地面也不得小于
0．15m”。 2、灭火器材集中点 a材质： mm厚铁板；
b尺寸:高宽为 1800×2000mm; c颜色：为红底白字；
d:主图案为消防器材集中点字体为白色，位置居红色墙体上0。10米、下1.5米之间,即距地面1.7米；字居中。 e、消防器材配置:位置居红色墙体上0.30米、右边距0。3米处,水平挂三把消防锹间距200 mm，左边距0。3米处,水平挂三把消防筒间距200 mm，下方三只灭火器, f、消防沙池：长宽高600×600×600mm，设置在消防墙两侧，主图案为消防沙字体为白色,位置居池体上 0.10米、下 0。35米之间,字居中。
第二节 消防管理
基本要求：
1、生活区、办公区板房夹芯必须采用阻燃的防火材料； 2、宿舍内严禁用煤气罐、电炒锅等做饭; 3、对现场使用的一些可燃材料做到工完场清,或集中堆放，设专人管理; 4、严格动火审批制度，合理安排工序,采取有效控
制措施； 5、定期或不定期组织防火演炼。
第八章文明施工
第一节 围挡(加工区、仓库)
基本要求：
1、用蓝色与白色金属板组合搭设，从门边的第二块板（白色）起，每隔 5块蓝色板，设一块白色板，在白色板上制作翔森标志和“
"上下组合图形（蓝标、黑字)。图形组合尺寸在0.5米×0。6米（高×宽）之间,材质主要采用户外贴.
2、围档高度 1。8米，且坚固、连续。
第二节 材料堆放
基本要求:
1、建筑材料、构件、料具、半成品按总平面布局分类码放整齐，材料标识要清晰准确。材料的存放场地应平整夯实,有排水措施。
2、正前方摆放落地式材料标示牌；
3、小配件采用货架式摆放，货架规格：长2000 mm×宽 500×高1700mm，货架为三层，每层间距500 mm，底层距地面200 mm，货架结构采用型钢制作，立柱刷蓝色油漆，层板用 30 mm厚木板，配加强筋。
4、层板挂材料标示牌。
小配件(材料）摆放货架
第三节 垃圾废料处理
基本要求：
1、施工现场垃圾集中分拣、回收利用并及时清运。 2、办公区域、生活区域、施工现场，设每三个一组的垃圾分拣箱。
3、垃圾箱名牌： a材质：采用户外车贴； b尺寸：高宽为 28×20厘米;或高宽为 20 办公区域垃圾 ×28厘米
c颜色：为白底蓝字，上书无毒无害不可回
收、无毒无害可回收、有毒有害；
d名牌位置:正面贴于垃圾箱正中。 4、现场垃圾箱采用不少于3厘米厚的木板制作或水泥砌筑，规格不限。
焊条头回收箱
加工区域固体废弃物回收箱
第四节 现场冲洗平台
基本要求：
1、现场出入口内侧设置车辆冲洗系统（冲洗台、沉淀池、高压水枪）.
2、冲洗台长度不小于 8米,宽度不小于 6米，其周边应设置排水沟,排水沟与二级沉淀池相连(具体做法可参考附图），并按规定处置泥浆和废水排放。冲洗台应有防止车辆剧烈颠簸的措施,冲洗台附近应设置水源，配备高压水枪。
3、建立健全现场保洁制度，明确保洁负责人,并根据实际需要，配备足够的保洁人员，对进出现场的车辆进行实时保洁，确保车辆不带泥出场.
第九章个人劳动防护
第一节 常用个人防护用品配备
安全帽
基本要求：
安全帽一般工人为黄色，项目管理及分包管理人员为白色;上级领导、来访嘉宾和安全员为红色;特种作业人员为蓝色。安全帽前正上方粘贴翔森标志，标志尺寸为 3×3或者是4×4cm。上级领导、来访佳宾的安全帽两侧粘贴 “
”专用字体,安全员安全帽两侧粘 “安全监察”黑体字，红色安全帽上字的大小为标识的0.8。其它安全帽两边粘帖安全帽编号,尺寸为 9x2。5cm,其中项目管理人员编号为A-XXX，分包管理人员（白色安全帽）编号为B—XXX、C—XXX，依据分包队伍数目定；一般施工工人（黄色、蓝色安全帽）B-XXX、C-XXX，随分包队编号。
工作服
基本要求：
1、管理人员服装分为春秋装和夏装两个系列. A、现场工作人员服装一律为长袖。 B、夏装为天蓝色上衣、深蓝色长裤,可配领带、
专用腰带. C、春秋装为藏蓝色上衣、藏蓝色裤子，可配浅蓝色衬衣、领带、腰带。 D、管理人员施工现场工装为蓝衣蓝裤(专用腰
带）. E、安全员必须配有专用安全背心. 2、施工现场工人服装一律为长袖，样式总公司没
有做统一要求，可参考管理人员施工现场工装样式制作，但衣服上不得出现“中国建筑”字样以及 LOGO标识，同时可着总公司施工现场工人专用背心。
安全专用背心
第二节 无作业平台安全生命绳标准 生命绳的使用(1）
生命绳的使用（2）
第十章其它
第一节 吊装区域警戒区设置
基本要求：
1、施工现场吊装作业区必须设置警戒区，吊装作业时,专业技术人员监督，安全员旁站.
2、警戒区的设置: A范围:设置区域不小于坠落半径； b立柱：用 40角钢做十字型底座，长 300mm，柱子用 30角钢，高 1.0米，底座刷白色油漆，柱子刷红白相间警戒色；
c柱与柱之间用 8 mm钢丝绳连接，挂彩色条旗
吊装作业现场实景图
第二节 吸烟区设置
基本要求：
1、位置：具备独立的通向户外的通风设施;远离人群密集区域和行人必经的主要通道； 2、吸烟室外观:
1 )材料：a砼盒子房。 b集装箱式活动房或彩板房.采用户外车贴，贴吸烟室,字为红色，
2 )外部形象
墙体为白色，若为普通材质的窗,窗框、窗扇内外均为蓝色；若为铝合金等较高档的窗，可保持其本色。吸烟室不设门。
3）内部形象
内挂控制吸烟宣传标识
第六节 受限空间标识管理
基本要求：
塔、罐、容器等受限空间入口处应悬挂或张贴禁止入内的警示标志；进入受限空间作业必须办理《受限空间作业许可证》，并有专人现场监护。受限空间的出入口附近设置放置胸卡的标牌,作业人员进入受限空间时将自己的胸卡插入标牌。
基本要求：
进入受限空间作业要符合以下条件：
1 已完成“受限空间进入检查单"的填写；
2 监护人已在现场且持有批准的《受限空间作业许可证》；
3 工作任务、地点、时间与《受限空间作业许可证》上标明的相符；
4 呼吸器具、救生绳、安全带及安全灯等安全设施和安全措施已落实；
5 作业用的工器具、设备、材料的安全性能经检查符合要求；
6 受限空间内氧含量和有害有毒、可燃气体经检测合格；
7 受限空间内空气流通;
8 作业人员没有携带火柴或打火机等易燃物.
