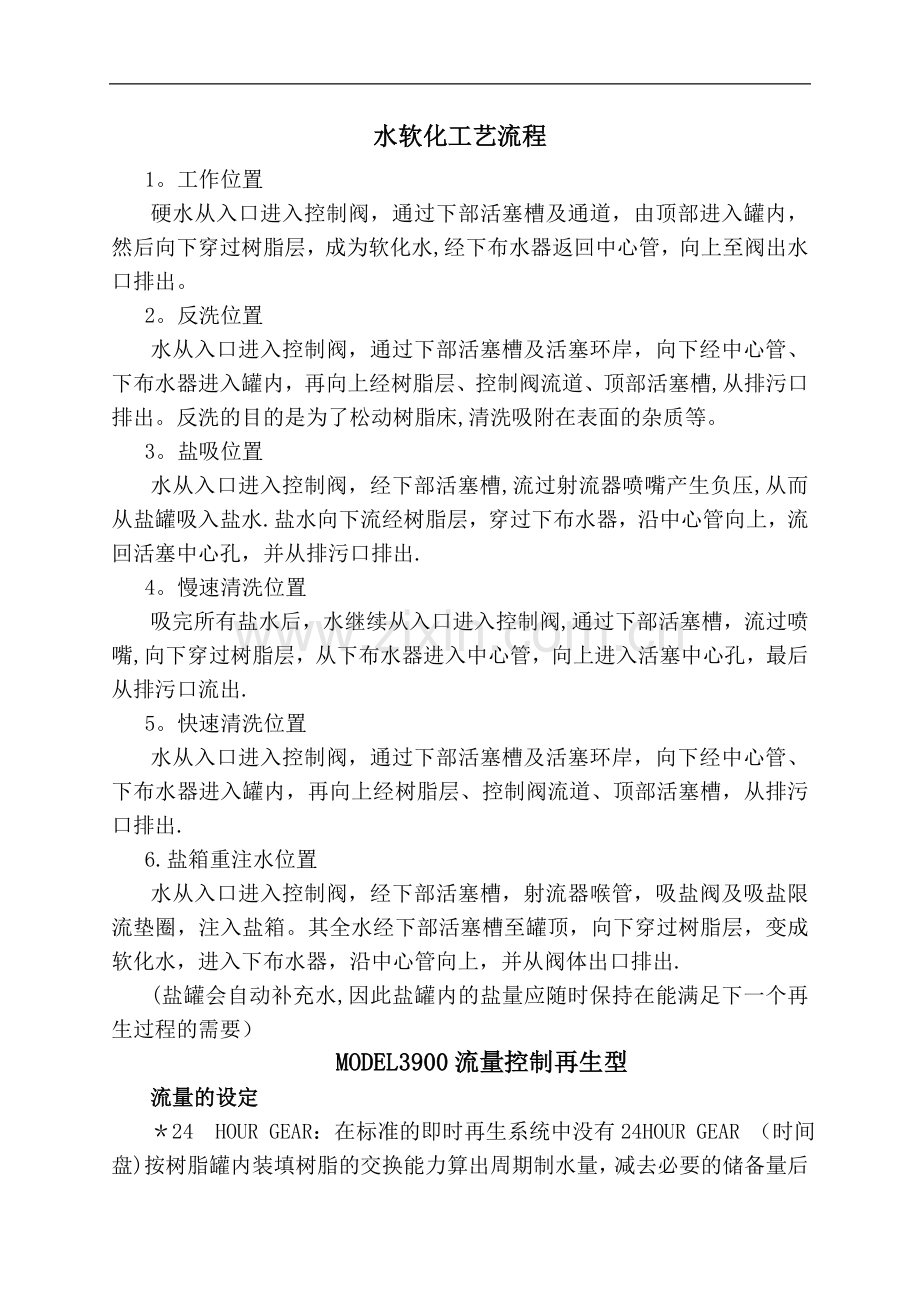

水软化工艺流程
1。工作位置
硬水从入口进入控制阀，通过下部活塞槽及通道，由顶部进入罐内，然后向下穿过树脂层，成为软化水,经下布水器返回中心管，向上至阀出水口排出。
2。反洗位置
水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽,从排污口排出。反洗的目的是为了松动树脂床,清洗吸附在表面的杂质等。
3。盐吸位置
水从入口进入控制阀，经下部活塞槽,流过射流器喷嘴产生负压,从而从盐罐吸入盐水.盐水向下流经树脂层，穿过下布水器，沿中心管向上，流回活塞中心孔，并从排污口排出.
4。慢速清洗位置
吸完所有盐水后，水继续从入口进入控制阀,通过下部活塞槽，流过喷嘴,向下穿过树脂层，从下布水器进入中心管，向上进入活塞中心孔，最后从排污口流出.
5。快速清洗位置
水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出.
6.盐箱重注水位置
水从入口进入控制阀，经下部活塞槽，射流器喉管，吸盐阀及吸盐限流垫圈，注入盐箱。其全水经下部活塞槽至罐顶，向下穿过树脂层，变成软化水，进入下布水器，沿中心管向上，并从阀体出口排出.
(盐罐会自动补充水,因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要）
MODEL3900流量控制再生型
流量的设定

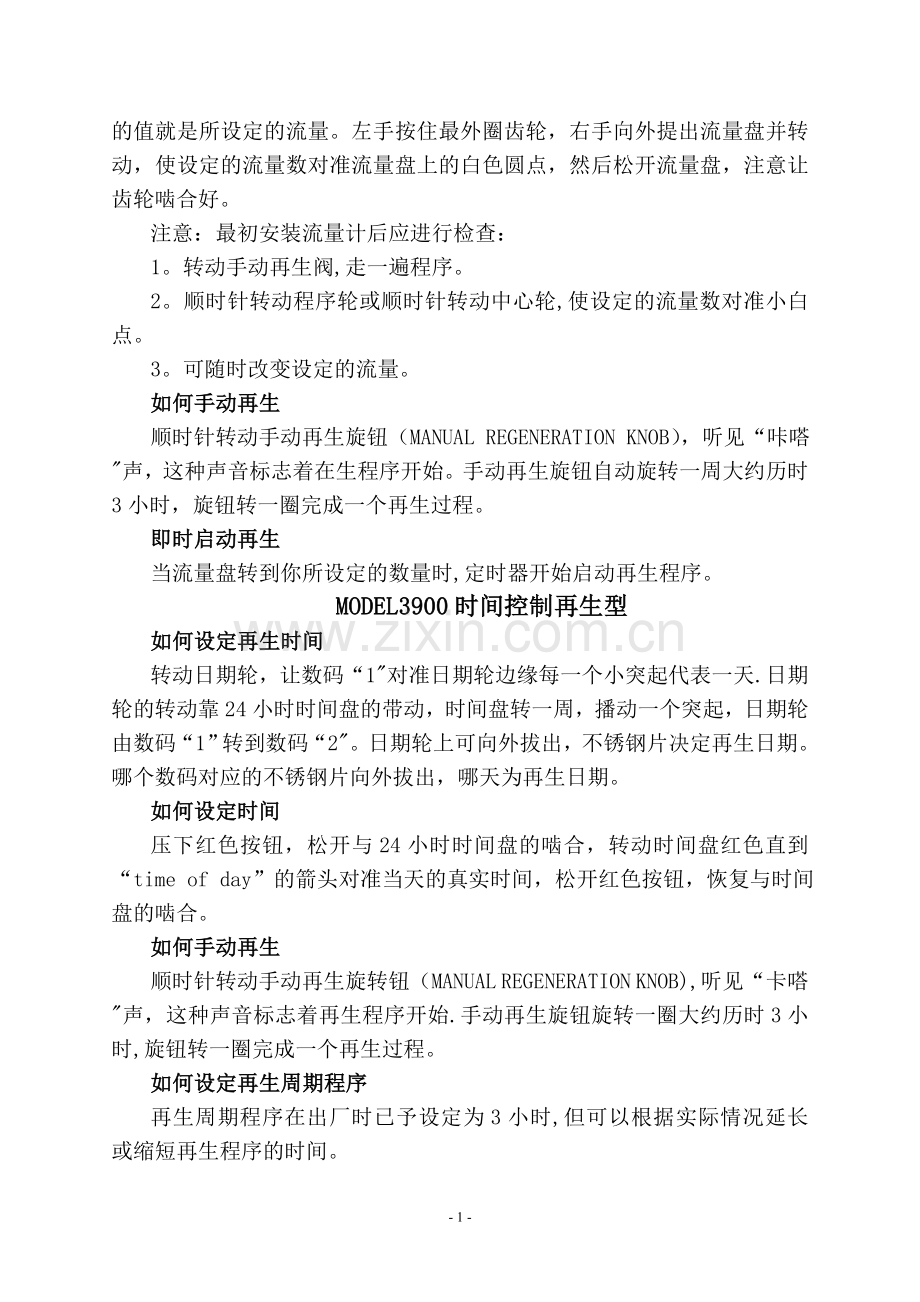

＊24 HOUR GEAR：在标准的即时再生系统中没有24HOUR GEAR （时间盘)按树脂罐内装填树脂的交换能力算出周期制水量，减去必要的储备量后的值就是所设定的流量。左手按住最外圈齿轮，右手向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。
注意：最初安装流量计后应进行检查：
1。转动手动再生阀,走一遍程序。
2。顺时针转动程序轮或顺时针转动中心轮,使设定的流量数对准小白点。
3。可随时改变设定的流量。
如何手动再生
顺时针转动手动再生旋钮（MANUAL REGENERATION KNOB），听见“咔嗒"声，这种声音标志着在生程序开始。手动再生旋钮自动旋转一周大约历时3小时，旋钮转一圈完成一个再生过程。
即时启动再生
当流量盘转到你所设定的数量时,定时器开始启动再生程序。
MODEL3900时间控制再生型
如何设定再生时间
转动日期轮，让数码“1"对准日期轮边缘每一个小突起代表一天.日期轮的转动靠24小时时间盘的带动，时间盘转一周，播动一个突起，日期轮由数码“1”转到数码“2"。日期轮上可向外拔出，不锈钢片决定再生日期。哪个数码对应的不锈钢片向外拔出，哪天为再生日期。
如何设定时间
压下红色按钮，松开与24小时时间盘的啮合，转动时间盘红色直到“time of day”的箭头对准当天的真实时间，松开红色按钮，恢复与时间盘的啮合。
如何手动再生
顺时针转动手动再生旋转钮（MANUAL REGENERATION KNOB),听见“卡嗒"声，这种声音标志着再生程序开始.手动再生旋钮旋转一圈大约历时3小时,旋钮转一圈完成一个再生过程。
如何设定再生周期程序
再生周期程序在出厂时已予设定为3小时,但可以根据实际情况延长或缩短再生程序的时间。
打开控制器外罩，然后将时间盘往右打开就能看见再生定时器，要改变再生程序，必须将定时器卸出来。其方法是向内捏住定时器的卡销向外拔,定时器盘即可从控制盘后面卸出.
如何改变反冲洗时间的长短
定时器边缘上标有一圈数字,从“0”开始的第一组销子是控制反冲洗时间的。一根销子是2分钟，改变销子的数目就是相应的改变了反洗的时间。
如何改变吸盐及慢洗时间的长短
定时器上第一组插销和第二组插销之间的插销孔数目是控制这两个状态的时间，每一孔相当于2分钟,增减孔的数目则更改吸盐水及慢洗时间的长短。调整时以移动第二组销子的位置来增减孔。
如何改变快洗时间的长短
定时器上第二组销子数目是控制快洗时间长短的，每增加或减少一根销子,则增加或缩短快洗两分钟。
如何改变盐罐注水时间的长短
定时器上第三组插销子数目是控制注水时间长短的。每一孔相当于2分钟,调整时以移动第三组销子的位置来增减孔数.
当外面的一个微开关接触到注水销孔末端的两根销子时，在生程序终止.
