柱混凝土置换施工方案.doc

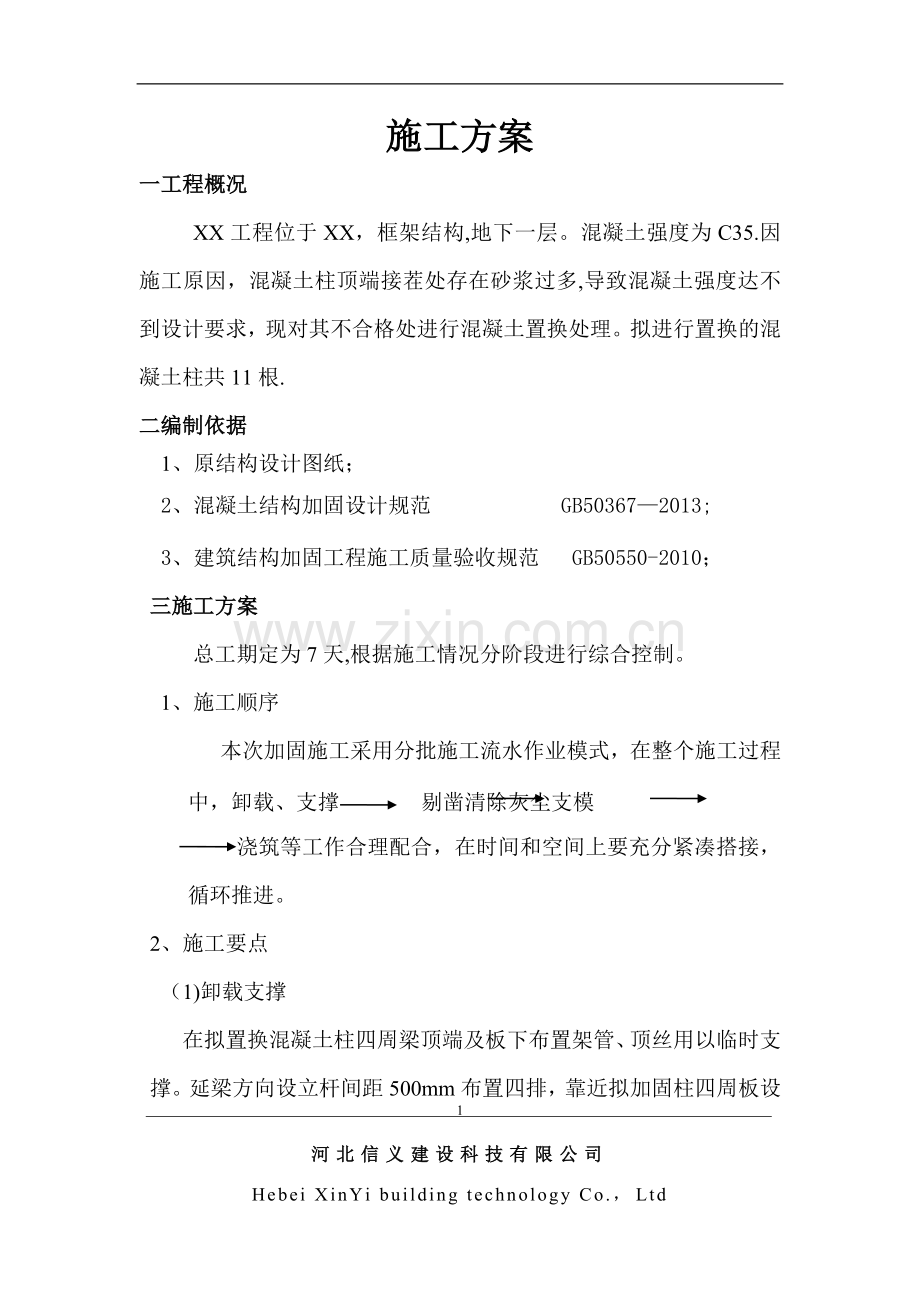

施工方案
一工程概况
XX工程位于XX，框架结构,地下一层。混凝土强度为C35.因施工原因，混凝土柱顶端接茬处存在砂浆过多,导致混凝土强度达不到设计要求，现对其不合格处进行混凝土置换处理。拟进行置换的混凝土柱共11根.
二编制依据
1、原结构设计图纸；
2、混凝土结构加固设计规范 GB50367—2013;
3、建筑结构加固工程施工质量验收规范 GB50550-2010；
三施工方案
总工期定为7天,根据施工情况分阶段进行综合控制。
1、施工顺序
本次加固施工采用分批施工流水作业模式，在整个施工过程中，卸载、支撑剔凿清除灰尘支模
浇筑等工作合理配合，在时间和空间上要充分紧凑搭接，循环推进。
2、施工要点
（1)卸载支撑
在拟置换混凝土柱四周梁顶端及板下布置架管、顶丝用以临时支撑。延梁方向设立杆间距500mm布置四排，靠近拟加固柱四周板设四排立杆,设水平连系杆,据地面200mm设扫地杆，将柱四周支撑杆连系为一整体.(图一）
在顶板上严禁增加活荷载,现对上部可移动荷载进行去除。
(2)剔凿步骤
1) 先剔凿图二中标识区域的混凝土。
2) 在已凿除部位打入钢楔，钢楔分两次完成,每次完成对角线两个角部。
3) 在凿除不合格混凝土时,在明显分界线处多剔凿20mm,确保不合格混凝土全部剔除。
4) 预留浇筑口，浇筑口高于预灌注部位，上口成45度角斜坡.
5) 拆除时，工人佩戴护目镜，防止石屑和粉尘入眼。
(3）清除灰尘
用吹风机把剔凿后的灰尘吹净。
（4)支模
模板边沿要求顺直方正，拼缝严密，板缝应不大于1.5mm.立模前，模板表面应清理干净。最后用密封胶密封模板接缝及周边空隙。
(5）混凝土工程
1)混凝土采用高强无收缩灌浆料，标号为C40.
2）浇筑前用水冲刷结合面。
3） 严格控制灌浆料浇筑时间，随拌随浇。
4）用小锤轻敲模板,以保证浇筑密实。
5）浇筑完成后，1天后拆除模板，并浇水养护.
6）拆模时注意保护成品不受损坏,拆模后,浇水养护.
7）待混凝土强度达到要求后，方可拆除支撑脚手架。
四、安全措施
1、对整个施工范围进行全封闭施工。
2、向一线施工人员进行施工技术交底。
3、对施工人员进行安全施工教育，施工人员进入现场必须配戴安全帽。
4、在作业区周围设置警示牌，确保安全,严格按《安全技术操作规程》及安全交底规定的安全措施施工,发现问题立即整改.
5、上下交叉作业时上方人员要注意下方人员的安全.
五、材料、机械、设备配置表
序号
设备名称
规格
数量
备注
1
高强无收缩灌浆料
通用型
1T

2
电镐

2

3
铁锹

1

4
吹风机

1

5
移动脚手架

2套

6
钢架管

300米

六、文明施工及环境保护措施
1、建立文明施工责任制，划分区域，明确管理负责人,实行挂牌作业，做到现场清洁整齐。
2、现场施工临时水、电专人管理,不得长流水、长明灯.
3、施工现场的临时设施，要严格按指定的部位确定.
4、施工现场清洁整齐,做到活完料清，工完场地清.
5、严格的成品保护措施,严禁损坏污染成品。
河北信义建设科技有限公司
2018年7月
