24框架结构(医院)

精品文档

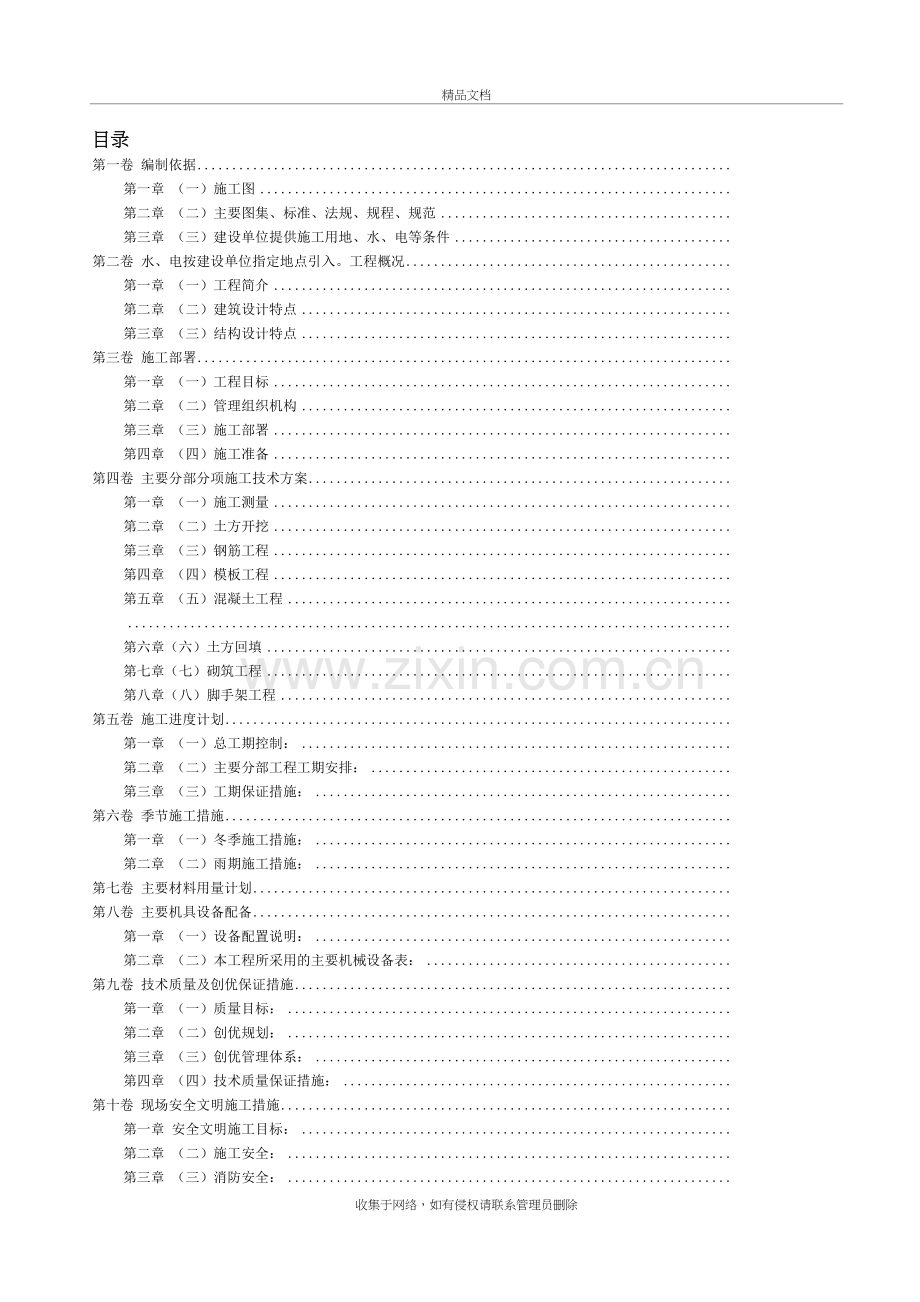

目录
第一卷 编制依据
第一章 （一）施工图
第二章 （二）主要图集、标准、法规、规程、规范
第三章 （三）建设单位提供施工用地、水、电等条件
第二卷 水、电按建设单位指定地点引入。工程概况
第一章 （一）工程简介
第二章 （二）建筑设计特点
第三章 （三）结构设计特点
第三卷 施工部署
第一章 （一）工程目标
第二章 （二）管理组织机构
第三章 （三）施工部署
第四章 （四）施工准备
第四卷 主要分部分项施工技术方案
第一章 （一）施工测量
第二章 （二）土方开挖
第三章 （三）钢筋工程
第四章 （四）模板工程
第五章 （五）混凝土工程

第六章（六）土方回填
第七章（七）砌筑工程
第八章（八）脚手架工程
第五卷 施工进度计划
第一章 （一）总工期控制：
第二章 （二）主要分部工程工期安排：
第三章 （三）工期保证措施：
第六卷 季节施工措施
第一章 （一）冬季施工措施：
第二章 （二）雨期施工措施：
第七卷 主要材料用量计划
第八卷 主要机具设备配备
第一章 （一）设备配置说明：
第二章 （二）本工程所采用的主要机械设备表：
第九卷 技术质量及创优保证措施
第一章 （一）质量目标：
第二章 （二）创优规划：
第三章 （三）创优管理体系：
第四章 （四）技术质量保证措施：
第十卷 现场安全文明施工措施
第一章 安全文明施工目标：
第二章 （二）施工安全：
第三章 （三）消防安全：
第十一卷 环境保护、降低施工噪音措施
第一章 （一）降低噪音污染措施
第二章 （二）污水处理措施
第三章 （三）降低扬尘措施
第十二卷 技术节约及降低成本措施
第一章 （一）技术措施：
第二章 （二）管理措施：
第十三卷 成品保护措施

编制依据
（一）施工图
图 纸 名 称
图 纸 编 号
出 图 日 期
建筑施工图

结构施工图

（二）主要图集、标准、法规、规程、规范
类 别
名 称
编 号
图

集
国

家
华北地区标准图
88J、91SJ、92DQ系列
建筑产品优选集
91YJ39
钢筋混凝土过梁
京92G21
钢筋混凝土结构施工图整体表示方法制图规则和构造详图
96G101
钢筋混凝土结构预埋件
91SG362
规

范

规

程
国

家
土方与爆破工程施工及验收规范
GBJ201-83
砌体工程施工及验收规范
GB50203-98
地基与基础工程施工及验收规范
GBJ202-83
混凝土结构工程施工及验收规范
GB50204-92
建筑地面工程施工及验收规范
GB50209-95
行

业
钢筋机械连接通用技术规程
JGJ107-96
钢筋焊接及验收规程
JGJ18-96
建筑工程冬期施工规程
JGJ104-97
建筑工程施工测量规程
DBJ01-21-95
建筑施工高处作业安全技术规程
JGJ80-91
施工现场临时用电安全技术规范
JGJ46-88
建筑机械使用安全技术规程
JGJ33-86
标

准
国

家
建筑安装工程质量检验评定统一标准
GBJ300-88
建筑工程质量检验评定标准
GBJ301-88
地方
工程建设监理规程
DBJ01-41-98

工程概况
（一）工程简介
序号
项 目
内 容
1
工程名称
中国人民解放军总医院内科大楼
2
工程业主
301医院
3
设计单位

4
建筑面积
12600m2
5
工程地点
北京市复兴路28号
6
结构形式
人防部分为钢筋混凝土结构、其余框架结构
7
基础形式
钢筋砼板式基础。
8
建
筑
用
途
人防层
战时为医疗救护站；平时为仓库
9
门诊部
诊室、药房、手术房
10
住院部
病房

（二）建筑设计特点
序号
项目
内 容
1
建筑
规模
面积（m2）
占地

首层建筑面积

建筑面积
12600
层数
地下：3层；地上：18层
标准层高度（m）
3.65
2
檐高
69m

人防
强电、弱电、防雷接地

（三）结构设计特点
持力层土质情况
人防地下室：细砂层
基础类型
板式满堂基础
结构形式
框架剪力墙结构
混凝土
强度等级
基础垫层：C10
基础：C35

粱、板、柱：C30、35、40、45、50、55

未注明砼：C30
钢筋类别
Ⅰ级、Ⅱ级、Ⅲ级
钢筋接头类别
机械连接

施工部署
（一）工程目标
１、质量目标：单位工程创北京市优质工程。
２、安全目标：确保无重伤、无死亡事故。
３、工期目标：科学组织施工，合理安排工序穿插，确保合同工期实现。
４、现场管理目标：北京市文明安全工地。
５、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T19002—1994idt ISO9002：1994标准的质量体系。
（二）管理组织机构
１、组织机构：本工程按项目法组织施工，所派项目经理具有丰富的施工管理经验；项目总工选派有较高技术管理水平、并有创优管理经验、参加过获优质工程项目管理的工程技术人员任本项目总工程师。根据工程特点，组建精干项目经理部，对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期、单位工程创北京市优质工程、现场达北京市文明安全工地的预定目标。
项目部班子主要成员及各主要组室的职责：
（１）领导班子：由项目经理、项目副经理、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。
（２）技术组：负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。
（３）施工组：负责组织施工组织设计实施，制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理。
（４）安质组：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。
（５）创优组：在总工程师直接领导下，开展创优各项工作。
（６）物资组：负责工程材料及施工材料和机械、工具的购置、运输，监督控制现场各种材料和工具的使用情况等。
（７）机械组：负责施工机械调配、进场安装及维修、保养等日常管理工作。
（８）核算组：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。
（9）公安派出所：负责施工现场治安保卫、防火消防工作。
以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，确保优质、高效的完成施工任务。
２、施工技术工人配备：
主体阶段：
木工：150人；钢筋工：90人；电工：2人；
瓦工：5人；架子工：30人；混凝土工：50人；其他：25人；
总计：352人
高峰期：500人
（三）施工部署
１、项目经理部下设作业队及分工：
（１）结构施工队：负责结构工程的施工。
（２）瓦工作业队：负责砌筑工程、内外墙抹灰。
２、施工段划分：
地下三层均按五个流水段划分，地上流水段划分为5个。
３、施工顺序：为缩短工期，土方开挖时，按Ⅳ段→Ⅲ段→Ⅱ段→Ⅰ段→Ⅴ段顺序进行；主体施工时，按段Ⅳ段→Ⅰ段→Ⅱ段→Ⅲ段→Ⅴ段顺序进行。
4、垂直运输：设两台H036臂固定式塔吊（塔臂为60 m），负责主体结构模板、钢筋及混凝土的垂直运输；
5、土方开挖：采用机械大开挖，挖至距基底200 mm后，由人工配合清槽。
6、混凝土采用商品砼，输送泵送至浇筑部位。砌筑、装修砂浆由现场搅拌站拌制，塔吊吊料至浇筑部位。
7、本工程地下部分选用中型钢模，部分采用小钢模。顶板模板采用防水胶合板，以确保结构工程施工质量。
8、脚手架工程：主体结构施工采用双排脚手架，顶板及梁采用工具式脚手架。
9、现场设一临时搅拌站，负责砌筑及砂浆的拌制；
12、现场设一木工棚，负责模板及配件的加工和制作。
13、钢筋在钢筋棚集中加工成半成品后运至现场绑扎成型。

（四）施工准备
１、技术准备工作：
（１）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。
（２）针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
（３）编制实施性施工组织设计报上级总工审批后组织实施，依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。
（４）做模板设计图，进行模板加工。
（５）依据施工测量方案，将场外坐标引入场内作半永久性控制桩。
（６）做施工总平面布置（土建、水、电）报有关部门审批。
（７）编制施工预算，提出主要材料用量计划。
２、材料及半成品准备工作：
根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。
３、现场三类及管理准备工作：
（１）按现场平面布置总规划要求，做好施工场地围护墙和施工三类用房的施工。
（２）组织施工机械进场、安装、调试，做好开工前准备工作。
（３）抓紧与甲方各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。
（４）做好施工队伍的编制及其分工，做好进场三级教育和操作培训。
（５）落实各组室人员，制定相应的管理制度。
（６）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。
４、施工现场用水、用电布置：
（１）生活区给水
１）从建设单位指定位置接入水源，管径DN100，并做水表井；
２）围绕施工现场敷设管径DN100的 消防环线，设4座室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品；
４）环线引管径DN25支管，枝状分布。分供办公室、大门冲洗用水；
（２）排水
１）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沈淀池；２）在大门处设冲洗水槽，负责车辆清洗。
３）搅拌站设沉淀池。搅拌站废水经沉淀处理后排出。
４）沉淀池定期清掏。
（３）施工临时用电：
根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截面。现场布置，均按三级配电，二级保护。施工临时用电布置详见现场平面布置图。
本工程临时用电均从甲方提供的室外变配电室引入，并进入本施工现场的红线内，在红线内设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于4 W。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。
其他内容严格执行《施工现场临时用电安全技术规范》JGJ46－88。
主要分部分项施工措施
（一）施工测量
１、施工测量的准备工作：
（１）了解工程的总体布局、定位及标高情况。
（２）对图纸进行校核。
（３）确定放线精度。
（４）测量设备、仪器确保在有效期内。
２、建筑定位放线：
（１）建筑物平面控制网的测设：建筑物平面控制网的定位依据为设计给定的施工图纸中的规划红线。具体布置见附图1
１）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。
２）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：
（考虑采用标准拉力，则拉力改正数不计）
式中：L---丈量时钢尺读数 t0---鉴定时标准温度
L0---实际距离 a---钢尺线膨胀系数
L实---钢尺实际长度 t---测量时实际温度
L明--钢尺名义长度 h---两端高差
３）角度测设方法：如图1-1所示： 根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。
（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求：
L：为附和线路长度。
（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。
３、基础开挖放线：
由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。
（１）根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩，并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、－20 mm。基槽下口桩允许误差为+10 mm；开挖至接近槽底时，应及时测设坡角与3 m×3 m的方格网点标高，允许误差为：±10 mm。
（２）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。
４、施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口的边线，各部位放线的允许误差为：
项 目
精 度
主轴线
±10 mm
细部放线
±2 mm
墙、柱边线
+3 mm
门窗洞口线
+ 3 mm
5、高程的竖向传递：
（１）标高传递的允许误差：
项 目
精 度
层 间
±3 mm
总 高
±5 mm
（２）各传递点的起始标高线为+1.00 m，应由附近的二个临时水准点确定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整，以防止层间误差的积累而引起总误差超限。
（３）施工层抄平前，应校核下层传递上的三个标高点，校差小于3 mm时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为±3 mm。
6，标高的传递方式采用在楼梯间和窗口处进行传递。
1）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。
测表1:
项 目
精 度 要 求
水平线
（室内、室外）
1 每3 m两端高差小于±1 mm。
2 同一条水平线的标高允许误差为±3 mm。
铅垂线
室内
经纬仪两次投测校差小于2 mm
室外
高于1/3000
2）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。
（二）土方开挖
１、工程概况：
因地处五棵松地区，现场交通状况良好。
２、施工准备：
（１）审查设计图纸，核对平面尺寸和坑底标高，摸清地下构筑物及地下管线分布情况，与甲方确认。
（２）施工方案及施工队伍准备就绪，并将土方施工方案下发给专业施工队伍。
（2）地下部分采用大型机械及人工配合，开挖至距基底300mm时，人工配合清槽。
3、基坑开挖程序：
测量放线 →机械大开挖留足预留土层（200mm）→ 人工清槽 。
６、土方开挖：
（１）地下部分土方开挖由西向东进行，分两步开挖至基底设计标高以上200mm处，挖土时注意坑底宽度及时修理。
（２）开挖过程中，配备专职测量员，机械大开挖接近标高时，由测量员随时抄平，以控制开挖标高；由测量员测设距离基底30cm的标高，每隔3m在基槽两侧钉水平标高木桩，拉上小白线，挖至接近基底标高时，用盒尺随时准校核槽底标高，并由两端轴线（中心线）引桩拉通线检查距槽边尺寸，确定槽宽标准（槽宽为条基垫层宽度），根据此来修整槽帮，最后清除槽底土方。
（３）排水措施：
基坑开挖前，应在地面的基坑四周上口外侧1m以外设置水泥围堰与下水接通，防止雨雪水从地面流入基坑内。
７、预留土留至验槽钎探前清理，验槽合格后立即打垫层。
8、注意事项：
（１）挖土过程中应有测量工及时将标高引测至槽帮上，并随时校核基底标高，避免超挖。
（２）基坑挖完后，严禁在基坑边大量堆载或载重车辆穿行，并设专人看护边坡，发现问题及时上报和处理。
（３）坑内施工中，应派专人负责远望，一旦出现危险预兆应及时通知撤离。
（４）基槽上口1000mm处设1.2m高钢管护栏，并用红白漆做出突出标记，外挂密目安全网，并悬挂红色警示灯，钢管立杆下口砌120mm宽，200mm高的挡水墙，内外抹水泥砂浆。
（三）钢筋工程
1，钢筋的堆放：钢筋在现场的堆放应符合现场平面图的要求，并保证通风良好。钢筋下侧应用木方架起，高出地面。雨雪来临前应用苫布盖严。
２、钢筋保护层：
基础底板：35mm； 梁柱纵筋：25mm； 板：15mm； 基础板面25mm；
３、钢筋加工配料：
（１）钢筋在钢筋棚加工配料，运至施工现场后绑扎成型。
（２）钢筋加工前，应将钢筋表面油渍、铁锈、漆污、冰块、积雪等杂物清除干净。
（３）Ⅰ级钢筋末端需做180°弯钩。
（４）箍筋弯钩角度为135°，弯钩平直长度不小于箍筋直径的10倍。
（５）根据钢筋使用部位、接头型式、接头比例合理配料。
４、钢筋连接：
钢筋连接分竖向和水平向钢筋接头。钢筋直径大于等于ф20的水平筋连接采用机械连接；剪力墙暗柱纵筋及其它部位中大于等于ф20的竖向筋连接均采用锥螺纹接头；其他部位的钢筋连接均采用绑扎搭接连接；焊条E43型用于Ⅰ级钢筋及钢材，E50用于Ⅱ级钢。
５、钢筋定位措施：
墙体钢筋定位：
1）竖直钢筋：竖直钢筋位置和保护层用水平钢筋梯子和夹在模板中的木条进行内挤外顶控制。钢筋梯子上小横筋间距与竖直钢筋间距相同，木条宽度为墙体水平筋直径加上水平筋保护层厚度，木条在合模前用绑丝与钢筋绑紧。
2）水平钢筋：水平钢筋间距及保护层厚度采用竖向钢筋梯子进行控制。梯子间距为800～1000mm，竖向钢筋梯子小横筋间距与水平筋间距相同，
每个梯子在墙体高度范围内有三根小横筋比墙体宽小2mm，端头刷防锈漆，竖向钢筋梯子用比墙体竖向钢筋高一级的钢筋制作，以代替竖向钢筋。
（2）柱钢筋:
框架柱合模以后，对上部伸出的钢筋进行修整，柱立筋用内侧定位箍和外侧定位箍内外夹紧。并在上部绑一道临时定位箍筋，浇灌框架柱混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。
６、墙体钢筋绑扎：
（１）工艺流程：暗柱筋电渣焊 →修整预留搭接筋 → 绑扎、搭接2－4根竖筋和梯子筋 → 画横筋分档标志 → 绑二根横筋 → 画竖筋分档标志 → 绑横、竖筋及拉结筋。
（２）各层墙钢筋绑扎前应在楼板上按施工图放出所有墙、暗柱的边线和控制线。
（3）根据所弹墙、暗柱的边线校正连接筋。在墙两边立钢梯，在下部１ m处绑扎２根定位横筋，并在横筋上画好分档标志，然后焊其余竖筋、绑扎墙筋。绑扎时双排钢筋墙体水平筋应在外侧，竖向筋在内侧，并按要求设置拉结固定筋，呈梅花形布设，施工时一次成型，采用塑料垫块和附加钢筋梯形支撑的方法保证钢筋位置准确和保护层厚度；单排钢筋墙体先固定竖向筋，再绑水平筋，最后绑定位卡套。
（５）墙体节点及水平筋等搭接位置及锚固长度按设计及规范要求。
（６）修整合模以后，对伸出的墙体钢筋进行修整，并绑一道临时定位筋，墙体浇灌混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。
７、楼板钢筋绑扎：
（１）工艺流程：核验模板标高 → 弹钢筋位置线 → 绑扎底层钢筋 → 安放垫块 → 敷设专业管线 → 安放马蹄铁 → 标识上层钢筋网间距 → 绑扎上层钢筋 → 申报隐检 → 隐检验收签证 → 转入下道工序。
（２）双层钢筋网片之间设钢筋马镫，以确保上部钢筋的位置.
（３）板筋绑扎好后，严禁踩在上面行走。为防止浇筑混凝土时工人踩坏钢筋，铺脚手板作行走平台，供人行走，浇灌混凝土中派钢筋工专门负责钢筋修理。
（４）楼板上的孔洞应预留，当洞口尺寸不大于300 mm时不另加钢筋，板内钢筋不得截断，由洞边绕过；当洞口尺寸大于300 mm时应按设计要求设置洞边附加筋或小梁；在负弯筋处加设矮马凳。在钢筋绑扎成型后应及时铺脚手板防止踩踏钢筋。
８、每段墙、板钢筋绑扎完毕后，水暖、电工即可配管、预埋，闸门盒、电闸箱等设施与钢筋网绑扎固定。当电闸箱等设施位置与钢筋网发生矛盾时，将可能影响闸箱安装的钢筋去掉，待安装好闸箱后，按切断钢筋的数量绑扎附加筋。
9、浇筑砼过程中，安排专职钢筋工值班，发现钢筋位移和变形后及时修复，保证钢筋间距、位置、保护层始终符合设计要求。
10、二次浇筑时，钢筋应先用钢筋扳手校正钢筋位置，调直、除污、除锈，然后再绑扎分布筋。
（四）模板工程
主体工程要达到清水混凝土的目标，主要依靠模板设计合理，安装精度高，拆模时混凝土强度达到要求，方法正确。该工程全部采用新模板。
１、模板体系
（１）地下部分基础底板四周采用粘土砖侧模，高为0.7米，厚为240mm，每隔1.24米砌一240×240mm砖垛，外侧回填500高2:8灰土，上部用木方与基坑壁顶紧；300高外墙及集水坑、电梯井、反梁采用木方与多层板组合支吊模，设Φ14穿墙螺栓，间距600 mm，吊模下部采用在钢筋马凳上焊接“T”型钢筋进行支撑，“T”型钢筋的标高必须准确。
（２）地下室墙体采用组合中型钢模，主要由规格600×1500及600×1200与100×1500及100×1200的小钢模间隔组拼，其中100宽的模板上每间隔600打一Φ16的穿墙螺栓孔，模板两侧用Φ14的穿墙螺栓双向拉接两根Φ48壁厚3.5mm的钢管，上下间距700、左右间距600。
３）墙体支模采用钢管加顶托，同时由于墙体较高，用带花兰螺丝的钢丝绳与地锚拉紧，下部外侧用木方与预埋的短钢筋顶紧，保证模板的垂直度和轴线位置,模板拼装时应控制好上口标高。
４）所有模板均刷水性脱模剂，拼缝间填充海棉条，避免浇筑混凝土时漏浆。
（２）楼板模板：
面板采用15 mm厚的防水胶合板，次龙骨用50×70 mm白松木方，间距400 mm，主龙骨用70×100 mm白松木方，间距950 mm。为满足板面平整度的要求，全部木方用压刨将接触板面的正、反面刨平。阴角单独配制阴角模，阴角模与墙面相接处夹5 mm厚海绵条。模板缝隙用胶带封严。
竖向支撑采用碗扣式脚手架，立杆间距900 mm，上面设可调顶托,设三道水平杆。
（3）门、窗洞口模板：
门、窗洞口使用工具式模板，见图。
（4）楼梯模板：
楼梯模板采用12厚多层板配50×100 mm木方构成，在弹好位置线后支设，下部支撑同顶板，支设时按不同装修作法留出装修层。
（5）独立柱模板：
1）模板体系：柱模板采用竹胶合板配木方，配模时优先选用通用、大规格模板，梁柱接头处在柱模上按梁底标高留好槽口。柱箍为双排8#槽钢，双向各设两道拉杆与槽钢拉接，每600 mm设置一道。柱模外侧用钢管加顶托与四周脚手架支撑，柱模根部内侧预插短钢筋头，然后垂直柱模焊接与柱同宽的钢筋，从内部将模板固定。
柱模四角用木方刨平后包角，并在拼装前粘贴好海绵密封条，以防漏浆,如图所示。
２、支、拆模工艺流程：
设计模板图 → 模板拼装 → 刷脱模剂 → 弹模板位置控制线（距模板500 mm）→ 模内杂物清理 → 墙体复线 → 找平或铺胶条 → 钢筋、管线、盒、洞预埋隐检完毕 → 支外侧模板 → 安装穿墙螺栓 → 支内侧模板 → 支钢管斜支撑 → 调整加固模板 → 预检模板并签字 → 砼浇筑 → 养护 → 检验砼强度 → 拆模申请 → 审批申请 → 拆模 → 修整模板 → 刷脱模剂 → 码放模板 → 进入下一循环。
３、支模质量要求:
（１）模板及支架必须具有足够的强度、刚度和稳定性。
（２）模板的接缝不大于2.5 mm。
模板的实测允许偏差如表所示，其合格率严格控制在90%以上。
项 目 名 称
允许偏差值（mm）
轴线位移
5
标高
+5，-5
截面尺寸
+4，-5
垂直度
3
表面平整度
5
４、技术措施：
（１）模板数量按施工部署要求进行配备，满足流水作业。
（２）模板工程验收重点控制刚度、垂直度、平整度，特别注意外围模板、楼梯间等处模板轴线位置正确性。
５、模板拆除：
（１）非承重模板拆除时，结构混凝土强度应不低于1.2Mpa（冬施不低于4.0Mpa）。
（２）承重模板拆除时混凝土强度100％。
（３）拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆承重模板。
（４）拆模时不要用力过猛过急，拆下来的木料要及时运走、整理。
（五）混凝土工程
该工程混凝土均采用商品砼，由输送泵送至浇筑部位。
（1）混凝土浇筑前必须做试配。
（2）主要部位混凝土设计强度：
基础垫层
C15
底板、侧壁
C35
独立柱
C55
顶板
C35
基础
C35

C25
现浇梁板柱
C40、45
其它混凝土

底板及墙体采用抗渗混凝土，抗渗等级不低于S8，地下室及底板混凝土掺CEA微膨胀剂，中间设3米宽的加强带。
2、剪力墙混凝土施工：
（１）墙体浇筑混凝土前，应在新浇混凝土与下层混凝土接槎处均匀浇筑约50 mm厚与墙体混凝土配比相同的无石子水泥砂浆。
（２）混凝土分层浇筑振捣，每层浇筑厚度控制在45 cm左右，浇筑墙体混凝土应连续进行，间隔时间不得超过混凝土终凝时间。
（３）浇筑门窗洞口处混凝土时，应两侧对称下料，两侧同时振捣，振捣棒应距洞边15～20 cm。
（４）墙体混凝土振捣时，振捣棒插入下层混凝土内深度不得小于50 mm，振捣棒的移动间距不得大于370 mm。振捣以表面呈现浮浆和不再沉落为度。既要保证振捣密实，又要避免过振造成漏浆跑浆。扦入深度控制方法：在振捣棒上贴胶条做标记。
（５）墙体混凝土浇筑完毕后，将上口、施工缝处的钢筋加以清理并及时将落地灰清扫干净。
3、楼板混凝土施工：
（１）楼板混凝土按流水段划分分段浇筑。
（２）楼板混凝土施工采用平板振捣器振捣。移动时要保证振捣器的平板能覆盖已振实部分的边缘不小于100mm。
4、施工缝的留置及处理：
（1）施工缝的留置
每层顶板按流水段划分留置在跨中1/3的范围内；每层剪力墙留在顶板下表面以上5mm处。
（2）施工缝的处理
施工缝处继续浇筑混凝土前，施工缝处的混凝土强度不能低于1.2Mpa，且应剔除表面的浮浆和松动的石子，用气泵将杂物吹净。浇筑前先浇一层50－100mm厚与混凝土成分相同的减石子水泥砂浆，注意砂浆厚度均匀且控制在初凝前浇筑砼。
（七）土方回填
１、本工程土方回填为基槽2∶8灰土。
２、回填土施工前，首先应进行土壤击实试验，根据回填土的最佳含水率及干容重，来确定回填用土的含水率控制范围及压实遍数。
３、回填前应对基础进行验收，混凝土强度达到设计强度后方可进行。
４、回填前应将填土部位的垃圾及杂物等清理干净。
５、土质应优先选用原土，但回填前应检测土质内不得含有有机杂质，使用前应过筛，确保粒径不大于50mm。
６、2∶8灰土应做到配比准确、拌和均匀、含水率适中。
７、回填土施工时应分层铺摊，每层铺土厚度控制在250 mm内。
８、回填土采用蛙式打夯机夯实，每层至少夯实三遍，并做到一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。
９、回填土每层夯实后，应按规范进行环刀取样，测出干土的质量密度，根据设计要求，干容重不得小于15.5KN/M3，取样合格率不得小于90%。
10、回填土的质量控制：
基槽取样每层按长度每30 m取样一组，取样部位应在每层压实后的下半部。
（八）脚手架工程
外脚手架搭设参数：
搭设高度：H＝檐高+1.5 m＝20.2 m；
步距：h＝1.5 m
立杆间距：L＝1.5 m;
小横杆间距为1.05 m；
排距：1.5 m
作业层数n＝2；
连墙点竖距Hn为随楼层标高；
连墙点横距Ln为6m。
搭设工艺：纵向水平杆 → 立杆 → 横向水平杆 → 第一步纵向水平杆 → 第一步横向水平杆 → 连墙件 → 第二步纵向水平杆 → 第二步水平杆。
搭设要求：
脚手架立杆接头必须采用对接扣件对接连接，相邻两立杆接头应错位，不小于500 mm，且应不在同一步内。
脚手架立面设连续剪刀支撑，支撑宽度宜为5～7根立杆间距，斜杆与地面的倾角为60度。
在脚手架外立杆内侧满挂安全网围护，底层支设一层水平兜网。
脚手架应设避雷措施，设在脚手架四角立杆顶部，高度应高于脚手架不小于1 m，接地线连接应保证接触可靠。
脚手架拆除应从上而下进行，严禁同时作业。
施工进度计划
（一）总工期控制：
采用有力措施，确保工期在365天内完成
（二）主要分部工程工期安排：
１、地下部分结构施工安排：
２、±0.000以上结构施工安排：
３、屋面工程：
４、各主要分部施工进度安排详见施工进度计划。
（三）工期保证措施：
１、技术保证措施：
（１）认真进行图纸审核及图纸会审，将存在的问题及时解决，编制分部、分项施工技术方案，积极开展工程超前预想，超前准备，认真做好人、材、机具准备计划，确保工程按计划进行。
（２）加强质量通病的预防，对易出现质量问题的部位，提前制定预防措施，既确保工程质量又减少不必要的返工。
（３）针对本工程特点，编制切实可行的技术措施，消除不利因素的影响。
２、加强工程进度的计划性：
（１）施工期间建立进度控制的组织系统，按进度控制计划进行阶段工程进度目标分解，确定其进度目标，编制月、旬作业计划，做到日保旬，旬保月，并做好施工进度记录。
（２）加强施工中进度检查力度，将实际进度与计划进度对比，及时调整。
（３）建立现场会、协调会制度，每周召开一次现场会，每天召开生产调度协调会，加强信息反馈，及时协调各工种进度，确保工期目标实现。
３、材料、设备订货超前准备：根据施工进度的安排，考虑生产厂家设计、加工的时间，提前做好材料、设备定货及进场时间安排。
４、采用“四新”技术，保证工程进度：
（１）积极采用新技术，新工艺，新材料，并充分利用我单位现有的先进技术和成熟的工艺保证质量，提高工效，保证进度。
（2）剪力墙和顶板混凝土按清水混凝土要求施工，省去了抹灰工作量，缩短了工期，节约了投资。
５、加强土建、水电专业的配合工作：
６、合理安排机械设备的使用：施工过程中，各种机械设备充分合理利用，尽最大程度满足施工进度的需要。
７、加强成品保护工作：
（１）做好成品保护工作，减少不必要的返工、返修浪费，加快施工进度。
（２）对全体员工加强教育，晓之以理，在施工过程中做到自觉自律。
在每天的班前会上，要求班长要强调职工的成品保护意识，提高员工的职业道德和职业素养。
（３）建立一套严格的管理体系和管理制度，做到成品保护有制度，成品保护工作有人负责。

季节施工措施
根据该工程施工进度计划安排，该工程部分将在冬季和雨期进行施工。为确保季节施工的质量，在季节施工前，要按照《冬期施工规程》及雨施有关要求，结合当时的施工部位，编制季节施工方案，并提前做好季节施工的各项准备工作。
（一）冬季施工措施：
一、冬季施工特点
   １、冬季施工由于施工条件及环境不利，是工程质量事故的多发季节，尤以砼工程居多。
   2、质量事故出现的隐蔽性、滞后性。即工程是冬天干的，大多数在春季才开始暴露出来，因而给事故处理带来很大的难度，轻者进行修补，重者重来，不仅给工程带来损失，而且影响工程的使用寿命。
  3、冬季施工的计划性和准备工作时间性强。这是由于准备工作的时间短，技术要求复杂。往往有一些质量事故的发生，都是由于这一环节跟不上，仓促施工造成的。
   二、冬施规定：
         砼工程：室外日平均气温连续5d稳定低于5℃或最低气温降低于0℃或0℃以下时，砼施工进入冬季施工。
          抹灰工程：当环境最低气温低于＋5℃时即按冬季施工的有关规定执行。
          进入十一月份后，各单位随时注意收听当地的气象预报，开始每天测温，并做好气温突然下降的防冻准备工作。
   三、气温特点：
           极低温阶段的时间是：每年的12月下旬至翌年的2月中旬，特别是1月份属于北京地区气温的最冷月，日最低气温大约在－10°C左右，在此期间拌合料所用的水、砂子必须加热，并掺砼防冻剂进行施工，砼浇筑后用塑料膜及草袋覆盖保温。
   四、冬施准备工作
   １、组织措施
    ①、进行冬季施工的工程项目，在入冬前应组织专人编制冬季施工方案。编制的原则是：确保工程质量；经济合理，使增加的费用为最少；所需的热源和材料有可靠的来源,并尽量减少能源消耗；确实能缩短工期。冬季施工方案应包括以下内容：施工程序；施工方法；现场布置；设备、材料、能源、工具的供应计划；安全防火措施；测温制度和质量检查制度等。方案确定后，要组织有关人员学习，并向队组进行交底。
  ②、进入冬季施工前，对掺外加剂人员、测温保温人员、锅炉司炉工和火炉管理人员，应专门组织技术业务培训，学习本工作范围内的有关知识，明确职责，经考试合格后，方准上岗工作。
  ③、与当地气象台站保持联系，及时接收天气预报，防止寒流突然袭击。
  ④、安排专人测量施工期间的室外气温，暖棚内气温，砂浆、砼的温度并作好记录。
   ２、图纸准备
         凡进行冬季施工的工程项目，必须复核施工图纸，查对其是否能适应冬季施工要求。如与墙体的高厚比，横墙间距有关的结构稳定性,现浇改为预制以及工程结构能否在冷状态下安全过冬等问题，应通过图纸会审解决。
   ３、现场准备
   ①、根据实物工程量提前组织有关机具、外加剂和保温材料进场。
   ②、搭建加热用的锅炉房、搅拌站，敷设管道，对锅炉进行试火试压，对各种加热的材料、设备要检查其安全可靠性。
   ③、计算变压器容量，接通电源。
   ④、工地的临时供水管道及白灰膏等材料做好保温防冻工作。
   ⑤、做好冬季施工混凝土、砂浆及掺外加剂的试配试验工作，提出施工配合比.
   ４、安全与防火
   ①、冬季施工时，要采取防滑措施。生活及施工道路、架子、坡道经常清理积水、积雪、结冰，斜跑道要有可靠的防滑条。
   ②、大雪后必须将架子上的积雪清扫干净，并检查马道平台，如有松动下沉现象，务必及时处理。
   ③、施工时如接触汽源、热水，要防止烫伤；使用氯化钙、漂白粉时，要防止腐蚀皮肤。
   ④
