干式变压器选型表(10KV)

精品文档

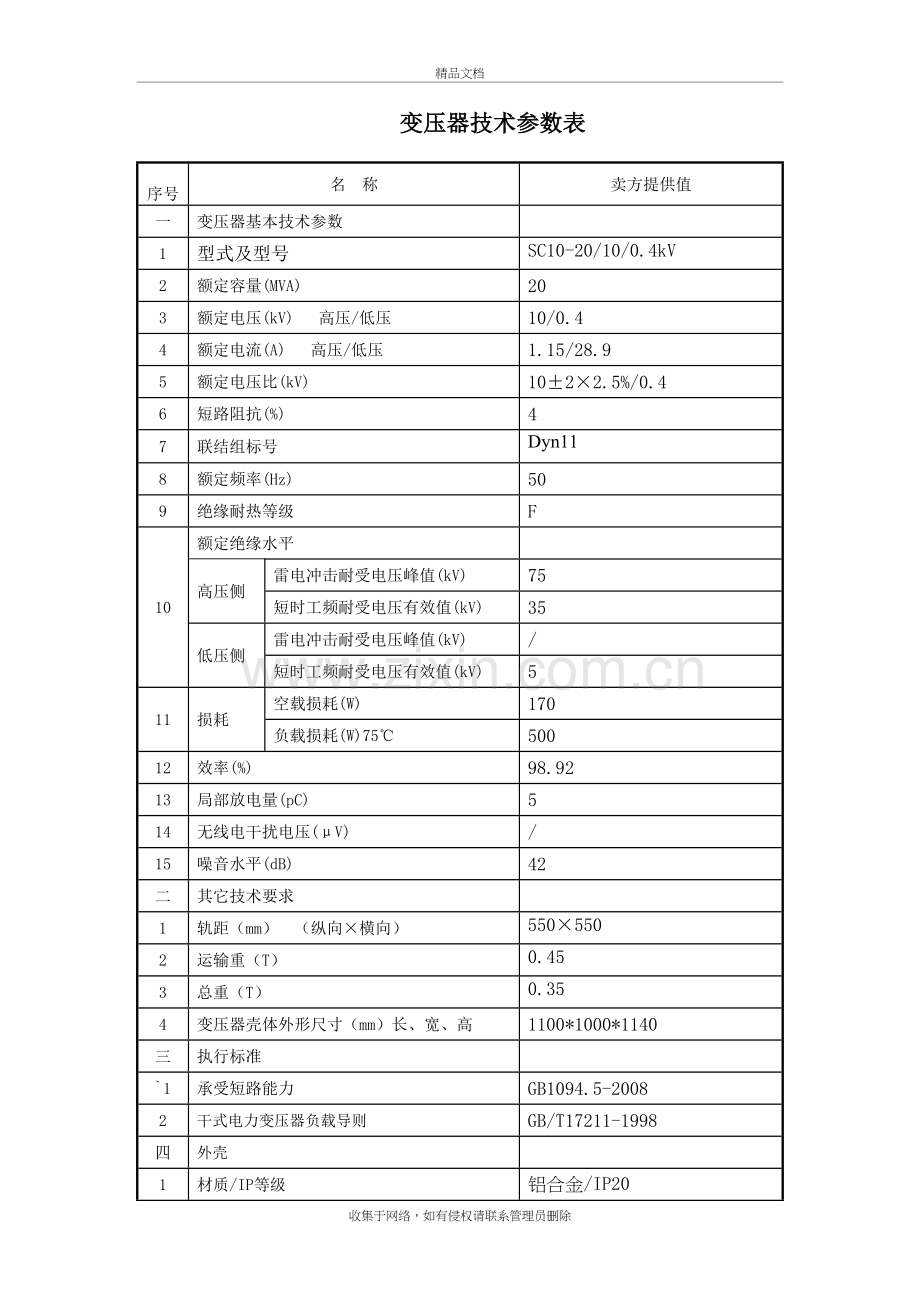

变压器技术参数表
序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-20/10/0.4kV
2
额定容量(MVA)
20
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
1.15/28.9
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
170
负载损耗(W)75℃
500
12
效率(%)
98.92
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
42
二
其它技术要求

1
轨距（mm） （纵向×横向）
550×550
2
运输重（T）
0.45
3
总重（T）
0.35
4
变压器壳体外形尺寸（mm）长、宽、高
1100*1000*1140
三
执行标准

`1
承受短路能力
GB1094.5-2008
2
干式电力变压器负载导则
GB/T17211-1998
四
外壳

1
材质/IP等级
铝合金/IP20

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-30/10/0.4kV
2
额定容量(MVA)
30
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
1.73/43.3
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
190
负载损耗(W)75℃
610
12
效率(%)
98.03
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.53
3
总重（T）
0.43
4
变压器壳体外形尺寸（mm）长、宽、高
1100*1000*1140

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SC10-50/10/0.4kV
2
额定容量(MVA)
50
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
2.9/72.2
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
270
负载损耗(W)75℃
860
12
效率(%)
98.04
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.71
3
总重（T）
0.59
4
变压器壳体外形尺寸（mm）长、宽、高
1330*1100*1200

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SC10-63/10/0.4kV
2
额定容量(MVA)
63
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
3.64/91
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
340
负载损耗(W)75℃
1100
12
效率(%)
98.07
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.86
3
总重（T）
0.71
4
变压器壳体外形尺寸（mm）长、宽、高
1450*1200*1280

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SC10-80/10/0.4kV
2
额定容量(MVA)
80
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
4.62/115.5
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
360
负载损耗(W)75℃
1200
12
效率(%)
98.05
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.88
3
总重（T）
0.77
4
变压器壳体外形尺寸（mm）长、宽、高
1450*1200*1280

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SC10-100/10/0.4kV
2
额定容量(MVA)
100
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
5.8/144.3
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
400
负载损耗(W)75℃
1370
12
效率(%)
98.23
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
45
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
0.95
3
总重（T）
0.83
4
变压器壳体外形尺寸（mm）长、宽、高
1500*1200*1300

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SC10-125/10/0.4kV
2
额定容量(MVA)
125
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
7.2/180.4
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
470
负载损耗(W)75℃
1610
12
效率(%)
98.34
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
45
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
1.05
3
总重（T）
0.88
4
变压器壳体外形尺寸（mm）长、宽、高
1500*1200*1300

序号
名 称
卖方保证值
一
变压器基本技术参数

1
型式及型号
SCB10-160/10/0.4kV
2
额定容量(MVA)
160
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
9.24/230.9
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
540
负载损耗(W)75℃
1850
12
效率(%)
98.5
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
46
二
其它技术要求

1
轨距（mm） （纵向×横向）
550*550
2
运输重（T）
1.3
3
总重（T）
1.15
4
变压器壳体外形尺寸（mm）长、宽、高
1600*1250*1480

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-200/10/0.4kV
2
额定容量(MVA)
200
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
11.55/288.7
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
620
负载损耗(W)75℃
2200
12
效率(%)
99.42
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
43
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.15
3
总重（T）
1.08
4
变压器壳体外形尺寸（mm）长、宽、高
1600*1250*1480

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-250/10/0.4kV
2
额定容量(MVA)
250
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
14.4/361
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
720
负载损耗(W)75℃
2400
12
效率(%)
99.55
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
43
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.35
3
总重（T）
1.28
4
变压器壳体外形尺寸（mm）长、宽、高
1710*1250*1670

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-315/10/0.4kV
2
额定容量(MVA)
315
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
18.2/455
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
880
负载损耗(W)75℃
3030
12
效率(%)
99.31
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.58
3
总重（T）
1.5
4
变压器壳体外形尺寸（mm）长、宽、高
1750*1250*1550

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-400/10/0.4kV
2
额定容量(MVA)
400
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
23.1/577.4
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
970
负载损耗(W)75℃
3480
12
效率(%)
98.35
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
44
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.82
3
总重（T）
1.7
4
变压器壳体外形尺寸（mm）长、宽、高
1800*1250*1600

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-500/10/0.4kV
2
额定容量(MVA)
500
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
28.87/721.7
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
1160
负载损耗(W)75℃
4260
12
效率(%)
98.46
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
46
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.98
3
总重（T）
1.85
4
变压器壳体外形尺寸（mm）长、宽、高
1850*1250*1650

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-630/10/0.4kV
2
额定容量(MVA)
630
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
36.4/909.3
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
1290
负载损耗(W)75℃
5200
12
效率(%)
98.21
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
47
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
2.28
3
总重（T）
2.18
4
变压器壳体外形尺寸（mm）长、宽、高
1900*1350*1750

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-800/10/0.4kV
2
额定容量(MVA)
800
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
46.2/1154.7
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
1520
负载损耗(W)75℃
6070
12
效率(%)
98.87
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
48
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
2.72
3
总重（T）
2.6
4
变压器壳体外形尺寸（mm）长、宽、高
2000*1400*1850

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-1000/10/0.4kV
2
额定容量(MVA)
1000
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
57.74/1443.4
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
1760
负载损耗(W)75℃
7100
12
效率(%)
98.82
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
48
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*8200
2
运输重（T）
3.18
3
总重（T）
3.06
4
变压器壳体外形尺寸（mm）长、宽、高
2100*1400*1900

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-1250/10/0.4kV
2
额定容量(MVA)
1250
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
72.2/1804.2
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
2080
负载损耗(W)75℃
8460
12
效率(%)
98.71
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
48
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*8200
2
运输重（T）
3.77
3
总重（T）
3.64
4
变压器壳体外形尺寸（mm）长、宽、高
2100*1400*2050

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-1600/10/0.4kV
2
额定容量(MVA)
1600
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
92.4/2309.4
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
2440
负载损耗(W)75℃
10240
12
效率(%)
98.74
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
48
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
4.56
3
总重（T）
4.42
4
变压器壳体外形尺寸（mm）长、宽、高
2200*1450*2050

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-2000/10/0.4kV
2
额定容量(MVA)
2000
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
115.5/2886.8
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
3320
负载损耗(W)75℃
12620
12
效率(%)
98.88
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
49
二
其它技术要求

1
轨距（mm） （纵向×横向）
1070*1070
2
运输重（T）
5.01
3
总重（T）
4.86
4
变压器壳体外形尺寸（mm）长、宽、高
2450*1600*2100

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SCB10-2500/10/0.4kV
2
额定容量(MVA)
2500
3
额定电压(kV) 高压/低压
10/0.4
4
额定电流(A) 高压/低压
144.3/3608.4
5
额定电压比(kV)
10±2×2.5%/0.4
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
/
短时工频耐受电压有效值(kV)
5
11
损耗
空载损耗(W)
4000
负载损耗(W)75℃
14900
12
效率(%)
98.78
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
50
二
其它技术要求

1
轨距（mm） （纵向×横向）
1070*1070
2
运输重（T）
6.16
3
总重（T）
5.95
4
变压器壳体外形尺寸（mm）长、宽、高
2500*1600*2200

SC10-400/10/10
序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-400/10/10kV
2
额定容量(MVA)
400
3
额定电压(kV) 高压/低压
10/10
4
额定电流(A) 高压/低压
23.1/23.1
5
额定电压比(kV)
10±2×2.5%/10
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
11
损耗
空载损耗(W)
1060
负载损耗(W)
5800
12
效率(%)
98.7
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
55
二
其它技术要求

1
轨距（mm） （纵向×横向）
660*660
2
运输重（T）
1.16
3
总重（T）
1.08
4
变压器壳体外形尺寸（mm）长、宽、高
1750*1250*1750

SC10-500/10/10
序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-500/10/10kV
2
额定容量(MVA)
500
3
额定电压(kV) 高压/低压
10/10
4
额定电流(A) 高压/低压
28.8/28.8
5
额定电压比(kV)
10±2×2.5%/10
6
短路阻抗(%)
4
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
11
损耗
空载损耗(W)
1260
负载损耗(W)
6900
12
效率(%)
98.75
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
55
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
2.44
3
总重（T）
2.35
4
变压器壳体外形尺寸（mm）长、宽、高
1790*1250*1800

SC10-630/10/10
序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-630/10/10kV
2
额定容量(MVA)
630
3
额定电压(kV) 高压/低压
10/10
4
额定电流(A) 高压/低压
36.4/36.4
5
额定电压比(kV)
10±2×2.5%/10
6
短路阻抗(%)
4.5
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
11
损耗
空载损耗(W)
1240
负载损耗(W)
8500
12
效率(%)
98.78
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
56
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
2.69
3
总重（T）
2.58
4
变压器壳体外形尺寸（mm）长、宽、高
1850*1400*1880

SC10-800/10/10

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-800/10/10kV
2
额定容量(MVA)
800
3
额定电压(kV) 高压/低压
10/10
4
额定电流(A) 高压/低压
46.2/46.2
5
额定电压比(kV)
10±2×2.5%/10
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
11
损耗
空载损耗(W)
1600
负载损耗(W)
6460
12
效率(%)
98.72
13
局部放电量(pC)
5
14
无线电干扰电压(μV)
/
15
噪音水平(dB)
56
二
其它技术要求

1
轨距（mm） （纵向×横向）
820*820
2
运输重（T）
3.21
3
总重（T）
3.1
4
变压器壳体外形尺寸（mm）长、宽、高
1850*1450*1950

SC10-1000/10/10

序号
名 称
卖方提供值
一
变压器基本技术参数

1
型式及型号
SC10-1000/10/10kV
2
额定容量(MVA)
1000
3
额定电压(kV) 高压/低压
10/10
4
额定电流(A) 高压/低压
57.7/57.7
5
额定电压比(kV)
10±2×2.5%/10
6
短路阻抗(%)
6
7
联结组标号
Dyn11
8
额定频率(Hz)
50
9
绝缘耐热等级
F
10
额定绝缘水平

高压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
低压侧
雷电冲击耐受电压峰值(kV)
75
短时工频耐受电压有效值(kV)
35
11
损耗
空载损耗(W)
1920
负载损耗(W)
7640
12
效率(%)
98.77
13
局部放电量(pC)
5
14
无线电干扰电压(μ
