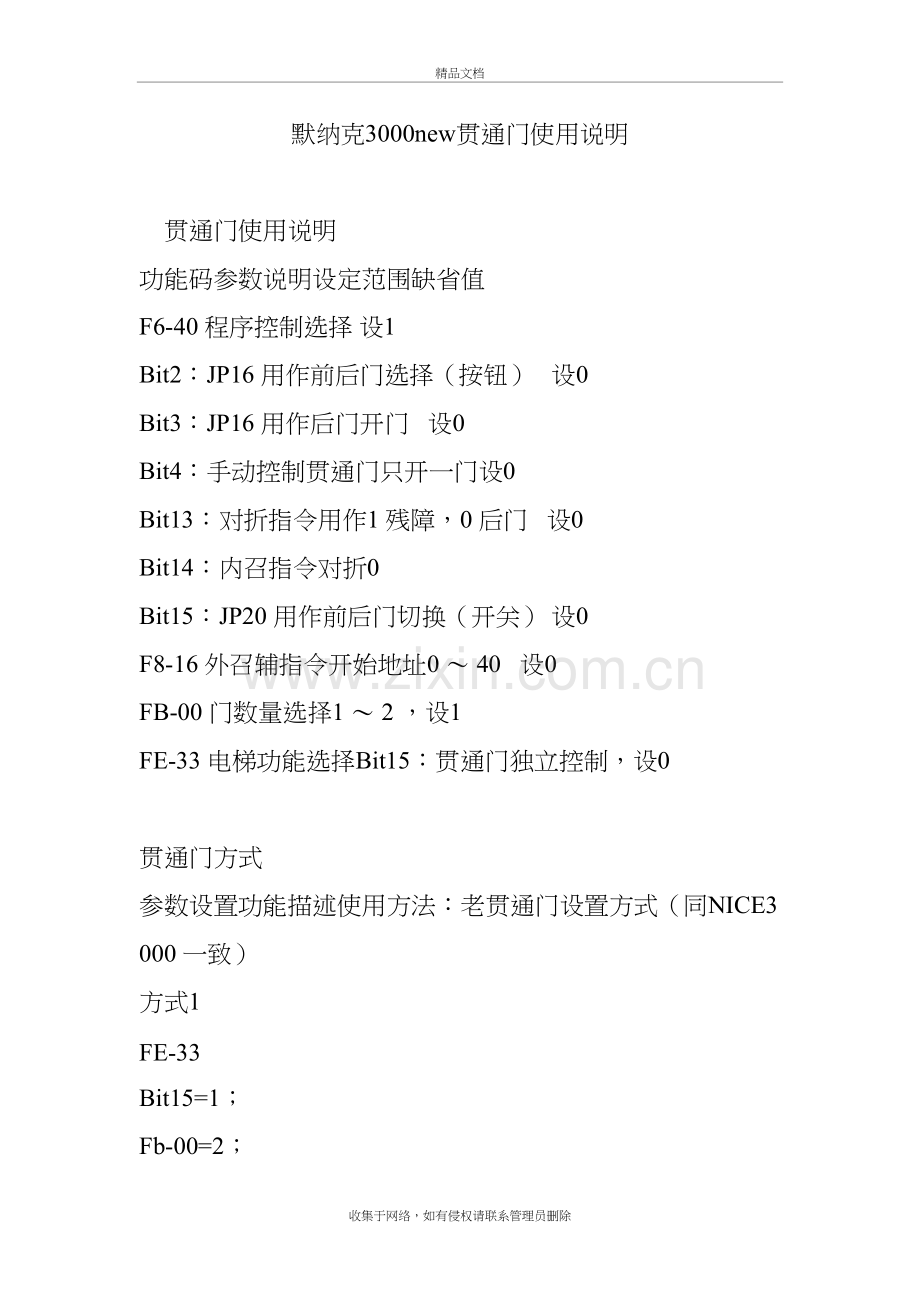

默纳克3000new贯通门使用说明精品文档默纳克3000new贯通门使用说明 贯通门使用说明功能码参数说明设定范围缺省值F6-40 程序控制选择 设1Bit2：JP16 用作前后门选择（按钮） 设0Bit3：JP16 用作后门开门 设0Bit4：手动控制贯通门只开一门设0Bit13：对折指令用作1 残障，0 后门 设0Bit14：内召指令对折0Bit15：JP20 用作前后门切换（开关） 设0F8-16 外召辅指令开始地址0 40 设0FB-00 门数量选择1 2 ，设1FE-33 电梯功能选择Bit15：贯通门独立控制，设0 贯通门方式参数设置功能描述使用方法：老贯通门设置方式（同NICE3000 一致）方式1FE-33Bit15=1；Fb-00=2；FC-04=0： 贯通门同时控制：无论外召或者内召到站，前门和后门同时动作；前后外召地址设置（115），后门外召地址设置+16（1731）；内召指令串联，前门接指令板1 的JP1JP15，后门接指令板的JP1JP15；最大支持15个楼层。方式2 FC-04=1： 外召独立，内召一致：外召到站对应开门，内召到站前、后门同时动作；方式3 FC-04=2：外召独立，内召手动控制：外召到站对应开门，内召到站由门切换开关选择前后门；方式4FC-04=3： 外召独立，内召独立：外召和内召对应开门； 新贯通门设置方式方式1Fb-00=2；F8-16=N(N> 当前最高楼层)；FC-04=0： 贯通门同时控制：无论外召或者内召到站，前门和后门同时动作；前后外召地址设置（1N），后门外召地址设置（N+140）；内召前门接轿顶板CN7，后门接CN8；最大支持20个楼层。方式2 FC-04=1：外召独立，内召一致：外召到站对应开门，内召到站前、后门同时动作；方式3 FC-04=2：外召独立，内召手动控制：外召到站对应开门，内召到站由门切换开关选择前、后门；方式4 FC-04=3： 外召独立，内召独立：外召和内召对应开门；注：消防、检修、返平层状态，贯通门不独立控制，同时控制。VIP 功能使用说明NICE3000new 系列一体化控制系统具有VIP 服务功能，通过开启VIP 服务功能，可以优先直驶VIP 目的楼层，为特殊人士提供贵宾服务。系统进入VIP 状态时，会清除当前内外召唤，需手动控制开关门，同时不响应外召。下面举例说明如何使用VIP 服务功能和设定VIP 楼层。例如控制1 至20 层的电梯，设定第8层为VIP 层。 VIP 功能使用说明NICE3000new 系列一体化控制系统具有VIP 服务功能，通过开启VIP 服务功能，可以优先直驶VIP 目的楼层，为特殊人士提供贵宾服务。系统进入VIP 状态时，会清除当前内外召唤，需手动控制开关门，同时不响应外召。下面举例说明如何使用VIP 服务功能和设定VIP 楼层。例如控制1 至20 层的电梯，设定第8层为VIP 层。 监控轿顶通讯CANbus 以及外招通讯Modbus 的通讯状态。当用户进入F5-32 的菜单后，键盘上数码管的状态即表示了当前外召的通讯状态。为了方便描述，我们将键盘上数码管从左到右的排列顺序是5，4，3，2，1，数码管的每一段定义如下： 轿顶板与主控板CAN通讯状态监控各楼层厅外显示板与主控板Modbus通讯状态监控 图7-4 F5-32 通讯状态监控 例如数码管显示如下图所示，则表示Modbus 的通讯地址为1、5、6、7、12、15、16、18、19、21、22、23、25、26、27 的通讯异常，其余通讯正常。CAN 通讯状态为3，通讯有点干扰。图7-5 通讯状态监控举例收集于网络，如有侵权请联系管理员删除
