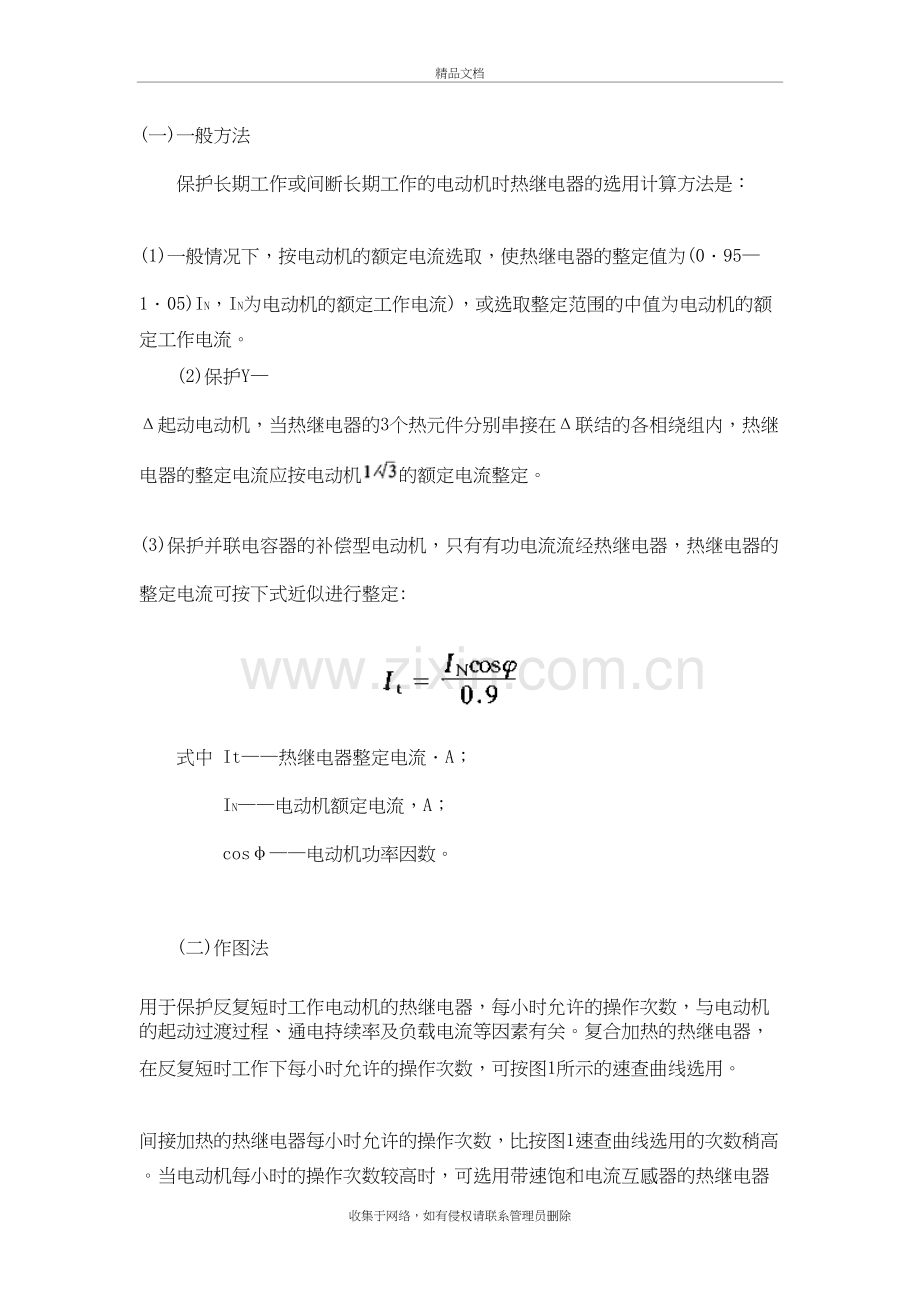

(一)一般方法
    保护长期工作或间断长期工作的电动机时热继电器的选用计算方法是：
    (1)一般情况下，按电动机的额定电流选取，使热继电器的整定值为(0．95—1．05)IN，IN为电动机的额定工作电流)，或选取整定范围的中值为电动机的额定工作电流。
    (2)保护Y—Δ起动电动机，当热继电器的3个热元件分别串接在Δ联结的各相绕组内，热继电器的整定电流应按电动机的额定电流整定。
    (3)保护并联电容器的补偿型电动机，只有有功电流流经热继电器，热继电器的整定电流可按下式近似进行整定:

    式中 It——热继电器整定电流．A；
         IN——电动机额定电流，A；
         cosφ——电动机功率因数。

    (二)作图法
    用于保护反复短时工作电动机的热继电器，每小时允许的操作次数，与电动机的起动过渡过程、通电持续率及负载电流等因素有关。复合加热的热继电器，在反复短时工作下每小时允许的操作次数，可按图1所示的速查曲线选用。
    间接加热的热继电器每小时允许的操作次数，比按图1速查曲线选用的次数稍高。当电动机每小时的操作次数较高时，可选用带速饱和电流互感器的热继电器。
    图3—1及其应用方法是根据下列公式绘制和确定的。反复短时工作允许操作频率为

    式中  f。——允许操作频率，次/h；
          Kc——计算系数，Kc＝0.8—0.9；
          ts——电动机起动时间，s：
          Ks——电动机起动电流倍数(即其起动电流与其额定电流之比)；

　　　 KL——电动机负载电流倍数(即其负载电流与其额定电流之比)：
          K1——热继电器额定整定电流与电动机额定电流之比：
          TD——通电持续率。
