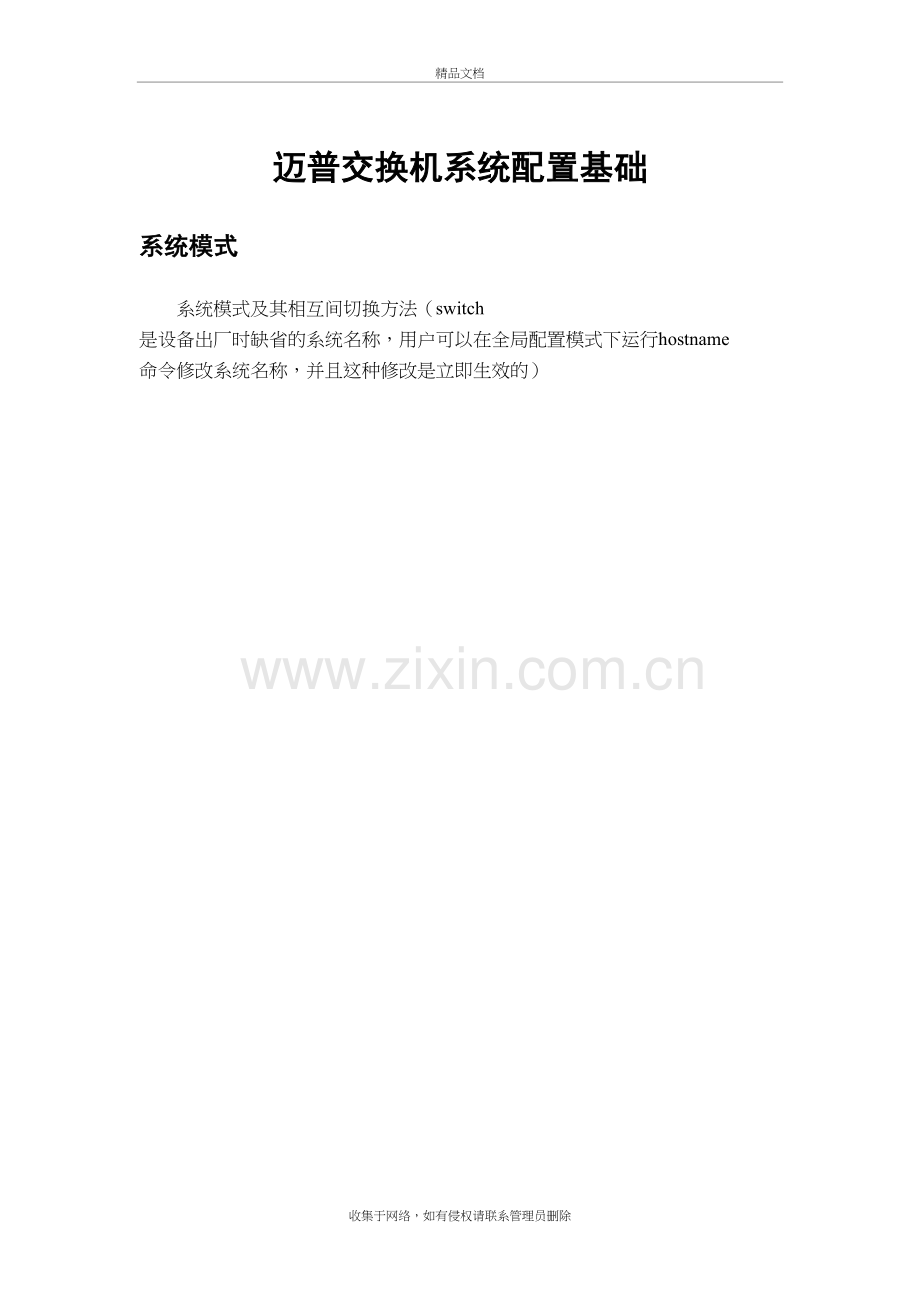

迈普交换机系统配置基础精品文档迈普交换机系统配置基础系统模式系统模式及其相互间切换方法（switch 是设备出厂时缺省的系统名称，用户可以在全局配置模式下运行hostname 命令修改系统名称，并且这种修改是立即生效的）实验一 通过配置口（Console）配置交换机实验步骤：1、选择一台终端终端既可以是标准的具有RS-232串口的终端，也可以是一台普通的PC机，更常用的是后者。如果要从远端配置，则还需两台MODEM。2 、在确认交换机或终端其中至少有一方是关机的情况下，通过配置电缆将终端的RS-232串口与交换机Console口相连。接线关系如图所示：3、给终端上电。设置终端通信参数为波特率9600bps、8 位数据位、1 位停止位、无校验和XON/XOFF。如果是PC 机，运行Win95/98/2000/NT 操作系统，则运行HyperTerminal（超级终端）程序，并按照以上参数设置超级终端程序的串口参数。下面以WindowsXP的终端超级终端程序为例图示说明：a.为连接填写名称MP_S3400（可以是其它任意名称），并为所建连接选择一个Windows图标。b.选择串行通信口c.配置串行通信口参数波特率9600bps数据位8位奇偶校验无停止位1位流控xon/xoffd. 登录成功后会在终端上显示“switch”提示符；就可以对交换机进行配置了。实验二 命令行接口命令行接口是shell子系统为用户配置、使用交换机而提供的一个人机交互界面，用户通过命令行接口可以输入、编辑命令来完成相应的配置任务，同时也可以通过该接口查看系统信息，了解系统运行状况。命令行接口为用户提供了如下功能：l 系统帮助信息管理l 系统命令输入、编辑l 接口历史命令管理l 终端显示系统管理实验步骤：a.在任一命令模式下，键入“？”获取该命令模式下所有命令及其简单描述。实验步骤：b. 键入一命令，后接以空格分隔的“？”，则显示出所有该命令在当前模式下可以执行的子命令。c. 命令行错误信息汇总。实验步骤：d.历史命令。系统将用户输入的命令自动保存到历史命令缓冲区，用户可以随时调用命令行接口保存的历史命令，并重复执行，从而减少用户不必要的重复输入工作。实验三 配置系统名称交换机在出厂时，其缺省的系统名称是switch。在使用过程中，用户可以根据自己的需要，随时改变系统的名称，并且这种改动是立即生效的，即新的系统名称将会在下一次系统提示符的显示中出现。下面的命令即是将系统名称由“switch”改为“switch_1”：实验步骤：实验四 配置系统时间交换机中设置了独立的时钟系统，用来记录系统的当前时间，对于有实时时钟系统的交换机在关电重启后系统能够正确获得当前时间。实验步骤：实验五 交换机文件管理迈普交换机有三种存储介质，其用途如下：SDRAM：用作交换机的应用程序的执行空间；FLASH：用于存放交换机应用程序、配置文件及BootROM程序等；EEPROM：用于存放经常改动的系统配置文件、用户信息等。迈普交换机所管理的文件包括三种：交换机应用程序用于完成路由转发、文件管理、系统管理等工作；配置文件存放用户对系统配置的参数；BootROM文件存放系统初始化的基本数据。迈普交换机在系统flash设备上构造了一个基于DOS的文件系统，用于存放交换机应用程序（协议软件、驱动程序等）、BootROM程序等很少需要修改的信息。该文件系统称之为TFFS（True Flash File System）。实验步骤：l 进入特权用户模式：switchenablel 进入文件系统配置模式：Switch# filesysteml 文件系统配置模式switch(config-fs)#l 列文件：switch(config-fs)#dirl 查看文件内容：switch(confgi-fs)#type startupl 打印系统当前所处的路径：switch(config-fs)#pwdl 改变系统当前所处的路径：cd dest-dirname实验六 单交换机VLAN配置迈普S3400交换机的每个物理端口都有UNI/NNI属性。默认情况下所有10M/100M端口被设置为UNI端口，其他端口被设置为NNI端口，您也可以通过配置来更改每个端口的UNI/NNI属性。默认情况下UNI端口是shutdown状态，并且UNI 端口之间不能通信，但UNI 和NNI 端口可以正常通信，NNI 和NNI 之间也能正常通信。您也可以通过配置使得某些UNI端口之间可以正常通信。 可以使用port-type命令来配置端口的UNI，NNI等属性。如果要取消，使用no命令。实验步骤：a.配置PORT0/1、PORT0/2的UNI端口，将要进行通信的端口全部设置成为可以通信的模式。端口0/1：s321(config-port-0/1)#uni-isolate community端口0/2：s321(config-port-0/2)#uni-isolate community 查看端口配置：如图所示，PORT0/1和PORT0/2已经可以通信。b.将PC机和网络设备按照如图所示进行连接PC对应交换机端口：Pc0:PORT0/0； Pc1:PORT0/1； Pc2: PORT0/2； Pc3: PORT0/3；Ip配置：Pc0:192.168.10.1； Pc1:192.168.10.2； Pc2:192.168.10.3； Pc3:192.168.10.4； c.在各个PC上ping其他的pc发现都可以连通。d.在交换机上配置vlan2、vlan3.将PC0、PC1加入VLAN2，将PC2、PC3加入VLAN3.switch#configure terminal .用户从特权用户模式进入全局配置模式switch(config)#port 0/1 .进入端口0/1配置状态switch(config-port-0/1)#port mode access 配置端口模式类型为Access（端口默认模式Access，可以省略）switch(config-port-0/1)#port access vlan 2 端口加入VLAN 2其余端口类似配置。查看端口配置显示为如下：2 2 VLAN0002 static Untagged port 0/0 port 0/13 3 VLAN0003 static Untagged port 0/2 port 0/3s321#e. 测试。vlan创建成功，这时候不同vlan的pc不能互相ping通了。收集于网络，如有侵权请联系管理员删除
