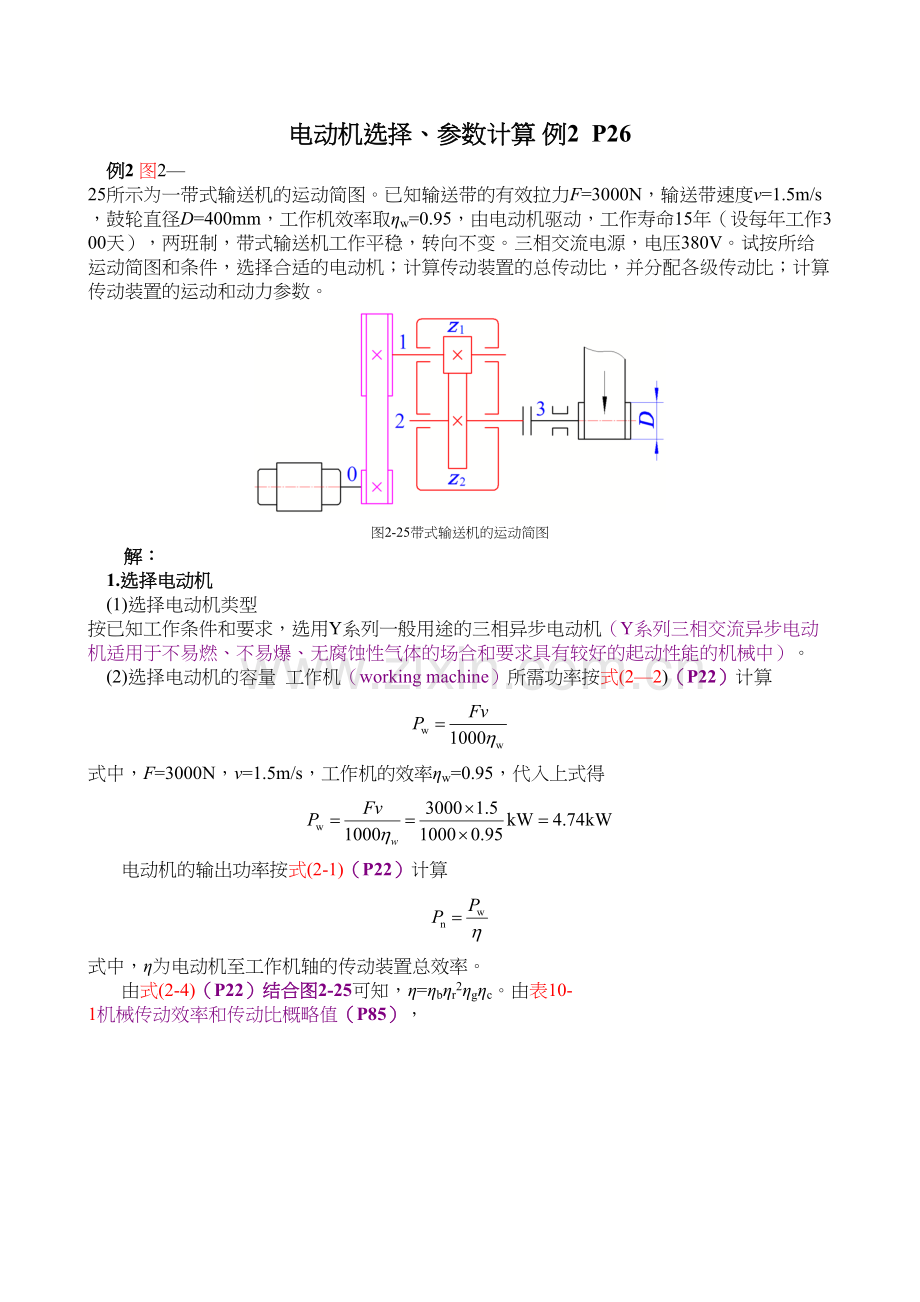

电动机选择、参数计算培训资料.doc_第2页
第2页 / 共6页
电动机选择、参数计算培训资料.doc_第3页
第3页 / 共6页
电动机选择、参数计算培训资料.doc_第4页
第4页 / 共6页
电动机选择、参数计算培训资料.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、电动机选择、参数计算电动机选择、参数计算 例2 P26 例2 图225所示为一带式输送机的运动简图。已知输送带的有效拉力F=3000N,输送带速度v=1.5m/s,鼓轮直径D=400mm,工作机效率取w=0.95,由电动机驱动,工作寿命15年(设每年工作300天),两班制,带式输送机工作平稳,转向不变。三相交流电源,电压380V。试按所给运动简图和条件,选择合适的电动机;计算传动装置的总传动比,并分配各级传动比;计算传动装置的运动和动力参数。 图2-25带式输送机的运动简图解: 1.选择电动机 (1)选择电动机类型 按已知工作条件和要求,选用Y系列一般用途的三相异步电动机(Y系列三相交流异步电

2、动机适用于不易燃、不易爆、无腐蚀性气体的场合和要求具有较好的起动性能的机械中)。 (2)选择电动机的容量 工作机(working machine)所需功率按式(22)(P22)计算式中,F=3000N,v=1.5m/s,工作机的效率w=0.95,代入上式得电动机的输出功率按式(2-1)(P22)计算式中,为电动机至工作机轴的传动装置总效率。由式(2-4)(P22)结合图2-25可知,=br2gc。由表10-1机械传动效率和传动比概略值(P85),取V带(belt)传动效率b=0.95;滚动轴承(Rolling bearing)效率r=0.99;8级精度齿轮(gear)传动(稀油润滑)效率g=0

3、.97;联轴器(coupling)效率c=0.98,则总效率=0.950.9920.970.98=0.885故 因载荷平稳,电动机额定功率Ped只需略大于Pn即可。查表102(P86)中Y系列电动机技术数据,选电动机的额定功率Ped为5.5kW。?注:电动机型号Y132M2-6表示异步电动机,机座号(中心高,mm)132,中(不长不短)机座,铁芯长度代号为2,极数为6(磁极对数为3)(3)确定电动机转速 输送带速度,m/s。式中,D鼓轮直径,mm;nw鼓轮转速,r/min。工作机轴转速为 按表24(P8)推荐的各级传动的传动比范围:V带传动比范围ib=24,单级圆柱齿轮传动比范围ig=35,则

4、总传动比范围为ia=(23)(45)=620,可见电动机转速可选范围为:nd= ianw=(620)71.66r/min=430.01433.2r/min。符合这一范围的同步转速有750r/min、1000r/min两种,(交流三相电动机的同步转速,r/min。式中 f频率,Hz;P磁极对数。对于一台标称额定转速为960 r/min的交流三相异步电动机,其同步转速) 考虑重量和价格,由表10-2(P86)选常用的同步转速为1000r/min的Y系列异步电动机,型号为Y132M2-6,其额定转速ned=960r/min。电动机其他尺寸可查表10-3(P87),结果填入表28中(P23)。 表2-

5、8 电动机的型号及主要尺寸型 号额定功率Ped/kW额定转速ned/(r/min)同步转速n/(r/min)电动机中心高度H/mm外伸轴直径和长度DE/(mmmm)键槽宽度F(mm)Y132M265.59601000132388010 2.计算传动装置的总传动比和分配各级传动比(1)传动装置总传动比 (2)分配传动装置各级传动比 由图225(P26)可知,i=ibig,为使带传动的外廓尺寸不致过大,取传动比ib = 2.8,则齿轮传动比 3.计算传动装置的运动和动力参数 (1)各轴转速1轴转速 2轴转速 (2)各轴(输入)功率1轴功率 2轴功率 工作机轴功率 (3)各轴转矩(功率P的单位为W,角速度的单位为rad/s,转矩M的单位为Nm时,三者的关系为,当P的单位为kW时,)电动机轴转矩 1轴转矩 2轴转矩 工作机轴转矩 计算结果填入表29中,以便设计传动零件时使用。表2-9 传动装置运动和动力参数计算结果 轴名参数电动机轴1轴2轴工作机轴转速n/(r/min)960342.8671.6671.66功率P/kW5.355.084.884.74转矩T/(Nm)53.32141.50650.35631.69传动比i2.84.781效率0.950.990.970.990.98
