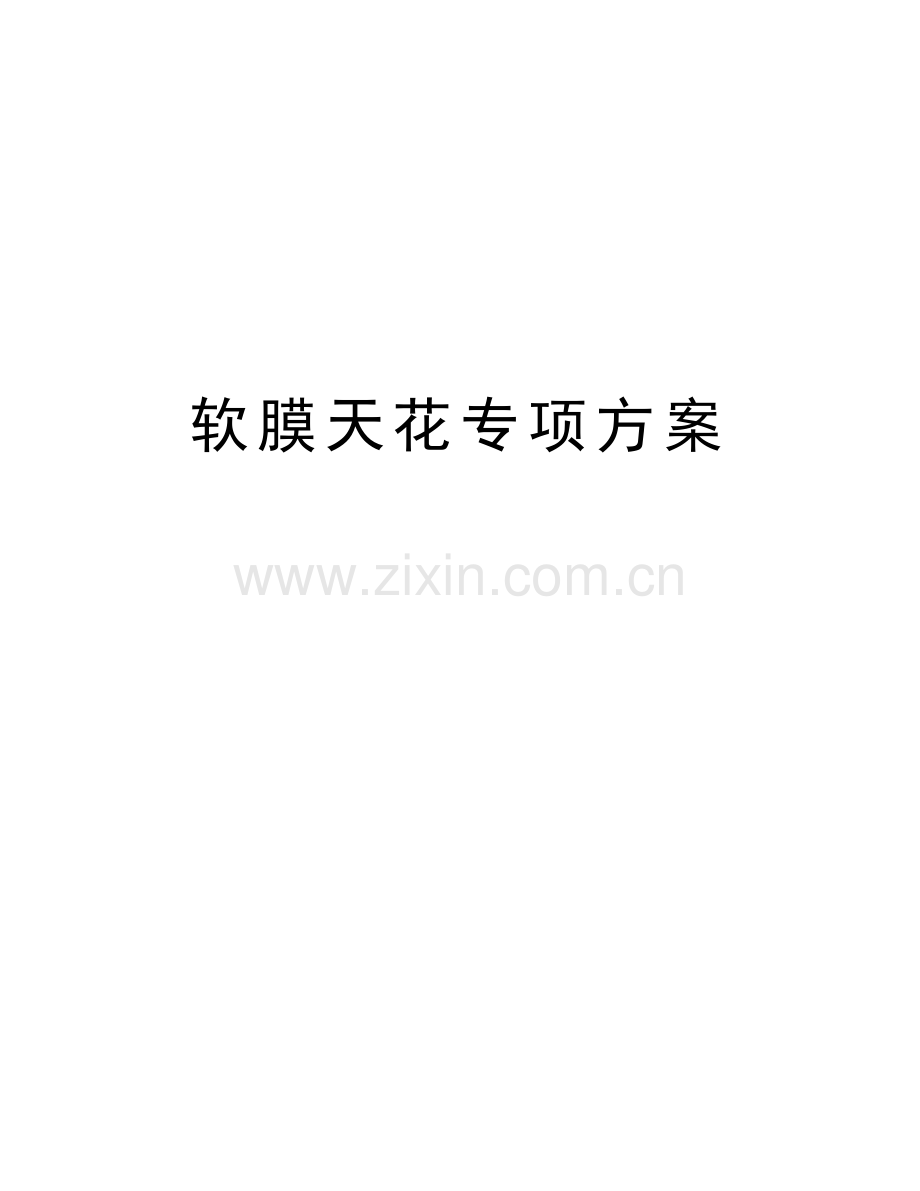

软膜天花专项方案培训资料.doc

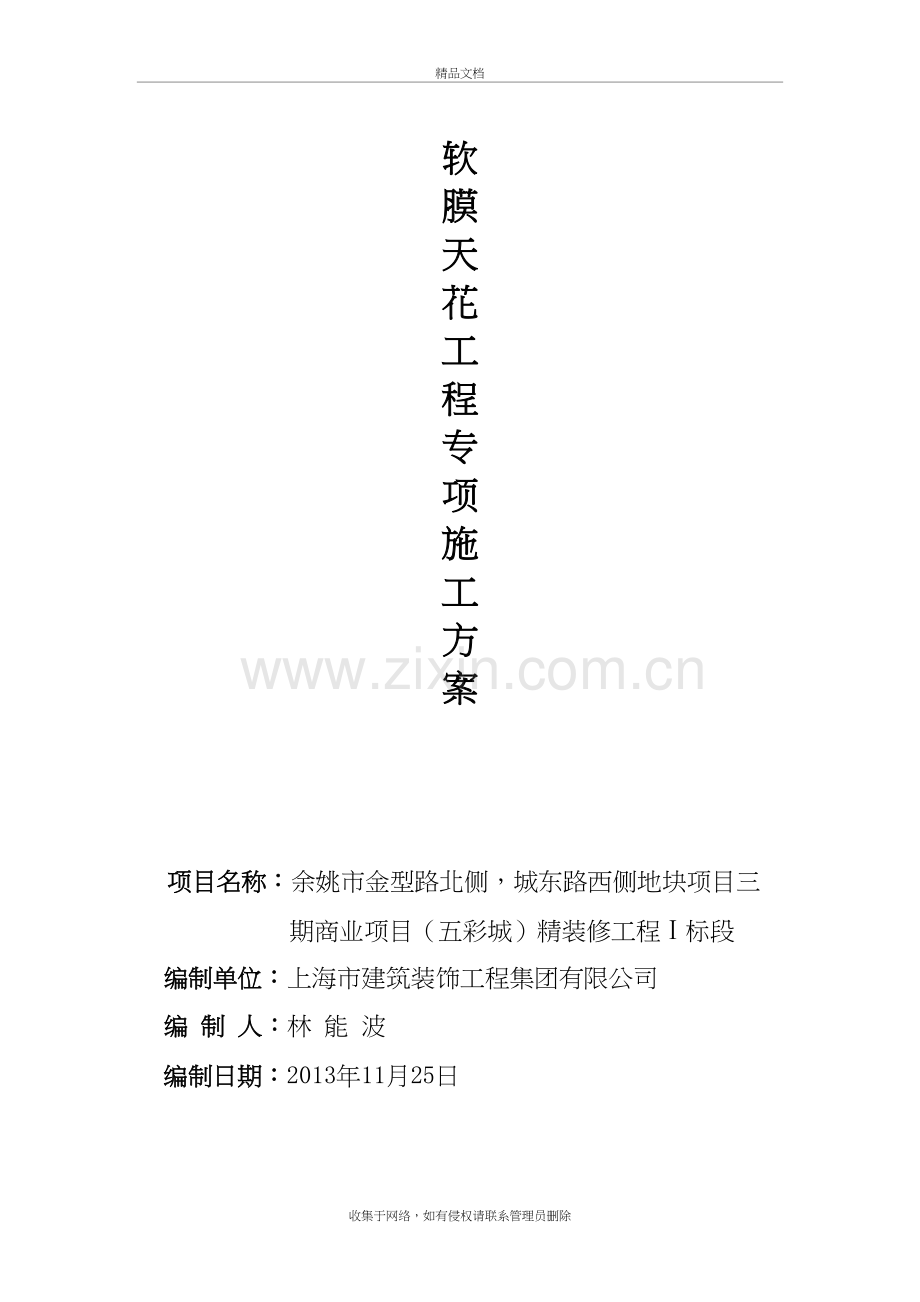

软膜天花专项方案精品文档软膜天花工程专项施工方案项目名称：余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）精装修工程标段编制单位：上海市建筑装饰工程集团有限公司编 制 人：林 能 波编制日期：2013年11月25日一、 编制依据 u 余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）2013年8月30日版装饰施工图纸。u 余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）招投标文件。u 建筑装饰装修工程质量验收规范（GB 502102001）u 民用建筑工程室内环境污染控制规范（GB 503252001）u 建筑工程施工质量验收统一标准(GB 503002001)u 建筑设计防火规范（GB500162006） u 建筑内部装修防火施工及验收规范（GB50354-2005）u 民用建筑照明设计标准（GBJ133-90）u 建筑电气工程施工质量验收规范（GB50303-2002）u 施工现场临时用电安全技术规范（JGJ46-2005） u 有关安全生产、文明施工的规定u 公司ISO9001贯标文件，质量手册u 公司编制的质量验收评定的企业标准u 公司编制的建筑装饰工程施工工艺标准u 集团总公司和本公司制定的行业与企业标准化现场管理的有关规定和细则二、 工程概况 华润置地余姚(五彩城)位于中国浙江省余姚市城东新区核心地块余姚市人民医院以北，城东路以西，东至沿城东路道路绿地，西至星光路，南至金型路，北至河道绿地范围内。主要由1个地下3层地库，1幢地上19层酒店塔楼，1幢地上5层购物中心及1排地上4层商业街组成。我司本次中标范围为五彩城购物中心地下二层、地下一层、一层、二层公共区域装修及购物中心拦河、自动扶梯公共区域装修工程。本专项方案针对五彩城购物中心地下二层、地下一层、一层、二层公共区域装修天花软膜编制。 一、二层天花软膜位置三、材料及施工准备本工程天花软膜采用A级防火透光软膜。(一）、基层材料要求：1、组成材料： 软膜：它是特别设计以满足室内软膜系统的设计性能。采用特殊的A级防火材料制成。边扣条：是半硬质，挤压成形的，它被焊接在软膜的四周边缘，以张紧软膜扣在墙码条上。硬质墙码条：采用合金铝材料挤压成形，它有各种各样适合的不同形状，直的、弯的，有的是可被切割成合适的角度后再装配在一起，并被固定在室内灯箱、天花的四周上，以用来扣住软膜。2、室内软膜系统的优点：a.防火功能：室内软膜系统已经符合多国家的防火标准。其中的A级膜能达到国内的A级防火标准。b.节能功能：室内软膜系统本质是用膜材料做成，能大大提高绝缘功能，更能大量减低室内温度流失，尤其是经常需要开启空调的地方。原理同潜水员穿着潜水服来延迟体温流失于海水是一样的。c.无限的创造性：因为软膜是一种软性材料，是根据龙骨的形状来确定它的形状。所以造型比较随意、多样。让设计师更具创造性。d.方便安装：可直接安装在墙壁、木方、钢结构、石膏间墙和木间墙上。适合各种建筑结构。并且龙骨只需用螺丝钉按一定距离均匀固定即可，安装十分方便。在整个安装过程中，不会有溶剂挥发、不落尘、不对本空间内的其它摆设产生影响，不影响正常的生产工作生活秩序。具体相见下方节点。软膜天花详图(二）、施工工序概述室内软膜系统的施工工序可分为前期准备基层制作现场测量厂家订货加工固定龙骨安装软膜安装等几个重点工序。(三）、质量控制措施软膜材料像服装一样需裁剪，目前对标准形体的膜结构的裁剪式样，已可以用程序控制标绘器来完成，用计算机操纵自动样片切割机进行裁剪，节省了制图步骤。解决了裁剪这个保证质量的基本前提后，还要从以下几个方面重点控制：1、造形底架的相关检查验收1）、底架形状要符合后附图纸的造形设计。2）、平面水平要直，高低水平要在同一高度。3）、铝合金龙骨框架的固定要牢固，要大于软膜收缩力，否则外框会弯，影响边框的直线度。2、龙骨安装的相关检查验收1）、龙骨与龙骨要连接紧密，最大缝隙不能超过1mm。弧形龙骨的接头处要流畅、牢固。2）、龙骨接驳处的固定螺丝要在龙骨顶端10mm-30mm内。3）、龙骨与要安装的接触面要紧密结合，最大缝隙不超过1.5mm。4）、角度安装、角度切割不能大于理论角度，等于或小于，最多不能小于理论角度2。3、A级膜的相关检查验收1）、A级膜品种及型号要与设计及业主确认的样品相符。2）、订货软膜要符合造型底架尺寸。3）、A级膜表面要清洁、无污物，上面无杂物。4）、扣边安装要整齐、美观，不能有漏装、漏刀、反边现象。5）、A级膜表面无破损、皱褶，无明显划伤。6）、边缘处直线段的直线度允许偏差为3mm，弧形处要流畅。7）、表面的平整度允许偏差为5mm，中心下垂不超过20mm。8）、A级膜天花整体效果要达到样板的要求。(四）、成品保护室内软膜系统的施工由于其工艺的特殊性，软膜安装这一重点工序可在现场成品基本完成后进行，故成品保护的重点也在这一工序期间，重点要做好以下几点：1.必须带好洁净手套，且施工前必须经现场负责人确认。2.软膜材料要分类、分规格妥善保管，严禁踩踏并防止施工杂物污染。3.施工前必须采取保护措施（如铺垫、遮挡等），保护其他已完成一切工程项目。4.所有工具禁止直接放置于成品之上。不得因操作而损坏完成的装饰表面。5.施工过程中，严禁直接踩踏以完成的装饰表面（如窗台板、家具、屏风等）进行操作。严禁非操作人员随意触摸软膜材料。 6.施工完毕应出示标志牌，防止触摸。收集于网络，如有侵权请联系管理员删除
