鲁风管部件与消声器检验批质量验收记录表.doc

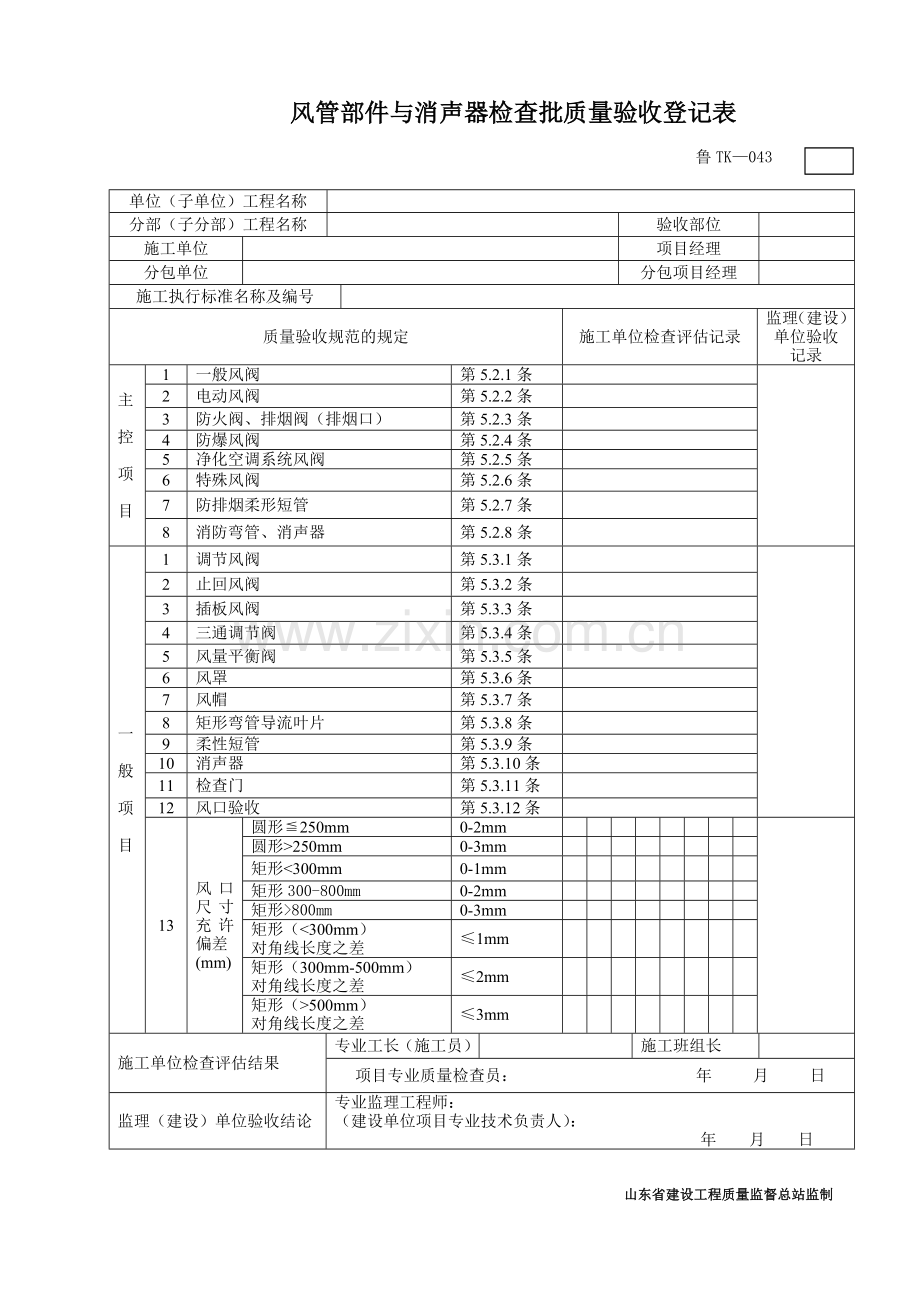

风管部件与消声器检查批质量验收登记表

鲁TK—043
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

质量验收规范的规定
施工单位检查评估记录
监理（建设）
单位验收
记录
主

控

项

目
1
一般风阀
第5.2.1条

2
电动风阀
第5.2.2条

3
防火阀、排烟阀（排烟口）
第5.2.3条

4
防爆风阀
第5.2.4条

5
净化空调系统风阀
第5.2.5条

6
特殊风阀
第5.2.6条

7
防排烟柔形短管
第5.2.7条

8
消防弯管、消声器
第5.2.8条

一

般

项

目
1
调节风阀
第5.3.1条

2
止回风阀
第5.3.2条

3
插板风阀
第5.3.3条

4
三通调节阀
第5.3.4条

5
风量平衡阀
第5.3.5条

6
风罩
第5.3.6条

7
风帽
第5.3.7条

8
矩形弯管导流叶片
第5.3.8条

9
柔性短管
第5.3.9条

10
消声器
第5.3.10条

11
检查门
第5.3.11条

12
风口验收
第5.3.12条

13
风口尺寸充许偏差
(mm)
圆形≦250mm
0-2mm

圆形>250mm
0-3mm

矩形<300mm
0-1mm

矩形300-800mm
0-2mm

矩形>800mm
0-3mm

矩形（<300mm）
对角线长度之差
≤1mm

矩形（300mm-500mm）
对角线长度之差
≤2mm

矩形（>500mm）
对角线长度之差
≤3mm

施工单位检查评估结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：
年 月 日

山东省建设工程质量监督总站监制
说 明
主控项目：
1 一般风阀的手轮或板手应以顺时针方向转动为关闭，调节范围及启动角度指标应与叶片启动角度一致。手动操作和观测检查。
2 ．电动风阀驱动装置，动作应可靠，在最大工作压力下工作正常。检查产品合格证明文献、性能检测报告，观测检查或测试。
3 ．防火阀、排烟阀（排烟口）必须符合消防产品标准规定。检查产品合格证明文献和性能检测报告。
4 ．防火风阀制作材料必须符合设计规定。不得自行替换。尺量和观测检查。
5 ．净化空调系统风阀各种配件应用镀锌或防腐解决，阀体与外界相通的缝隙，应密封。检查核对材料，手动操作并观测检查。
6 ．工作压力大于 1000 Pa 的调节风阀，生产厂家应提供强度测试合格证书。检查产品合格证明文献和性能测试报告。
7 ．防排烟系统柔性短管制作材料必须为不燃材料。检查材料品种合格证明文献。
8 ．消声弯管平面边长＞ 800 mm ，应设吸声导流片。消声器迎风面布质覆面层应有保护措施；净化空调系统消声器内的覆面应为不产尘材料。检查产品合格证明文献和观测检查。
一般项目：
1 ．调节风阀结构应牢固，启闭灵活，法兰与管材一致；叶片搭接贴合一致，与阀体缝隙＜ 2 mm ；截面积＞ 1 . 2m2 时的风阀应实行分组调节。手动操作，观测和尺量检查。
2 ．止回风阀启闭灵活，关闭严密；阀叶转轴、铰链材料不易锈蚀；阀片最大负荷下不变形；水平安装应有可靠平衡调节机构。检查产品合格证明文献，手动操作实验，观测和尺量检查。
3 ．插板风阀壳体应严密，内壁应防腐；插板平整，启闭灵活，有定位装置；斜插板风阀上下接管应成一直线。
4 ．三通调节风阀拉杆或手柄转轴与风管结合严密；手柄开关标明调节角度；阀门调节方便，不与风管碰撞。手动操作实验，观测和尺量检查。
5 ．风量平衡阀应符合产品技术文献规定。检查产品合格证明文献，观测和尺量检查。
6 ．风罩尺寸对的，连接牢固，形状规则，表面平整光滑；槽边侧吸罩、条缝抽风罩尺寸应对的，转角处弧度均匀、形状规则，吸入口平整，罩口加强板分隔间距应一致；厨房锅灶排烟罩应采用不易锈蚀材料制作，其下部集水槽应严密不漏水，并坡向排放口，罩内油烟过滤器应便于拆卸和清洗。观测和尺量检查。
7 ．风帽尺寸应对的，结构牢固，风帽接管允许偏差同风管；伞形风帽伞盖边沿有加固措施，支撑高度一致；锥形风帽内外锥体应同心，连接缝应顺水，下部排水应畅通；筒形风帽应规则，外筒体上下沿口应加固，挡风圈位置对的；三叉形风帽三个支管的夹角应一致，与主管的连接应严密。尺量和观测检查。
8 ．矩形弯管导流叶片的迎风侧边沿应圆滑，固定应牢固。导流片分布应符合设计规定。叶片长度超过1250mm时，应有加强措施。核对材料，尺量、观测检查。
9 ．柔性短管材料应防腐、防潮、不透气、不易霉变。空调系统应有防止结露措施；用于净化空调系统内壁光滑、不易生尘埃；柔性短管宜为 150～300mm长。连接严密、牢固可靠；结构变形缝柔性短管长度为缝宽加100 mm以上。观测和尺量检查。
10 ．消声器材料应符合设计规定。外壳牢固严密，漏风量按第 4 . 2 . 5 条规定检查。消声材料按规定密度均匀铺设，防止下沉，覆面层不得破损，顺气流搭接且拉紧。隔板与壁板结合处应紧贴严密，穿孔板应平整、无毛刺，孔径、穿孔率符合设计规定。
11．检查门应平整、启闭灵活、关闭严密，与风管或空气解决室的连接处应采用密封措施，无明显渗漏；净化空调检查门密封垫料，宜采用成型密封胶带或软橡胶条。观测检查。
12 ．风口验收，规格以颈部外径与外边长为准，尺寸允许偏差值应符合规定。风口外表装饰面应平整、叶片或扩散环分布应匀称、颜色一致、无明显划伤和压痕；调节装置转动应灵活、可靠，定位后应无明显自由松动。检查材料合格的证明文献与手动操作，尺量、观测检查。
