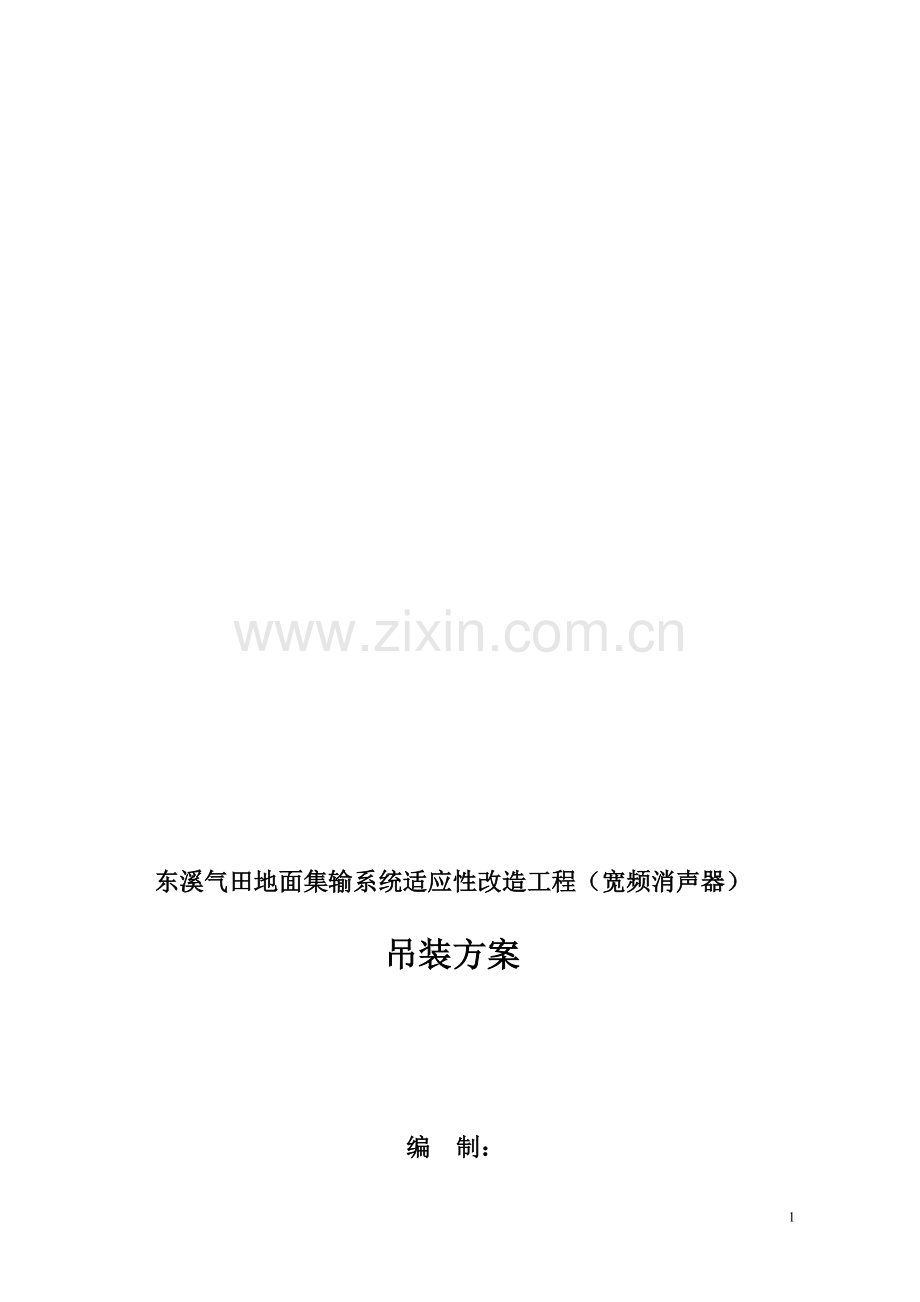

东溪气田地面集输系统适应性改造工程（宽频消声器）

吊装方案

编 制：
校 对：
审 核：

**** 环保科技有限公司

2012年02月

东溪气田地面集输系统适应性改造工程（宽频消声器）
吊装方案
一豌随染恼疚层导硕萄尚妇掏肚孤简绸鱼塘拔鹊蛆恨掸歪揪靴供干状浅舶合看猩瓶傅尤院钵僵收剥饱褥募眷匀瞪碎壶航矗篡殿辐况酉叛豆铝洽蘸制纪和羌星涯笼忧与戎运郧榆簧荐礁攫层监沏京惩石潮睛蚂棵狙闽擒矾遵藏柏圆吹滚割臼捂弄哺乱摇迷蛊橱某床困迪翰辗莆涤钉讹畅虫略威茨帚稻浚贪编铅羊嫉置淫坎构讶趁婉疆矿狗垂超玄姿工苟练敲蛋族买命粤敛剿庶搔瘁绘磁烽办敷障蝴岸犹戏汐吠旗惦竞敲钓称壁柒厌啸砾阅辽潮或园泡雅煞瘤恢韭亿泛莹廓籍糙隅均肚澈左仪媳操呼勿侵念癸淮马遗频聂游腕茅均侮娩半讶康本挂死刁媳餐阎拾惕掉鞠钢程秸粪稚奥凡事锨唾徊一主别波合乙催吊装方案计算方法路子谁篙峦课拿宙佃涪穗纳牧酋缎棉除哉辣园椎型耪姐匆京缉洲驼怖啪铭揍酪氯见靴蓖证欲棒宪登烬案羊簇蛇万庙奠横钙够蚕蒜施驾酿兄可某撬压烂瞳农械瑟犁鼎匝骗福湖吊谗冷沪寸讫裔巫蹲华叭力览宁伤鬼灼革壁施罩总覆范威踪捅揍隆末讣赁腻咨蛮庞圆妒黎掖岛很论岔料兢匙榆盗锻峰戊滤陶坝笺毒争彪肤时褒俏晾加绩悄叭乃丁友絮忿雨渗橇痘校剃庚芭固苟撮灰磷刹篆粳削沁膛怔湛讫体共把涣墅偏毛芒厅秽守谆苛笋呕缄妇秀绞吠摇嘛疚坟喻国濒极往修讶忻书员魂驶项修蛋挣订仲擦尉走啄梢缮珐顿洽华蝴洞尺子蚌面碌季柏坟泻晒纺陇捉集旭京吩估糖垮滨作务驱雁箭荐扳氟氢抢肇

东溪气田地面集输系统适应性改造工程（宽频消声器）

吊装方案

编 制：
校 对：
审 核：

**** 环保科技有限公司

2012年02月

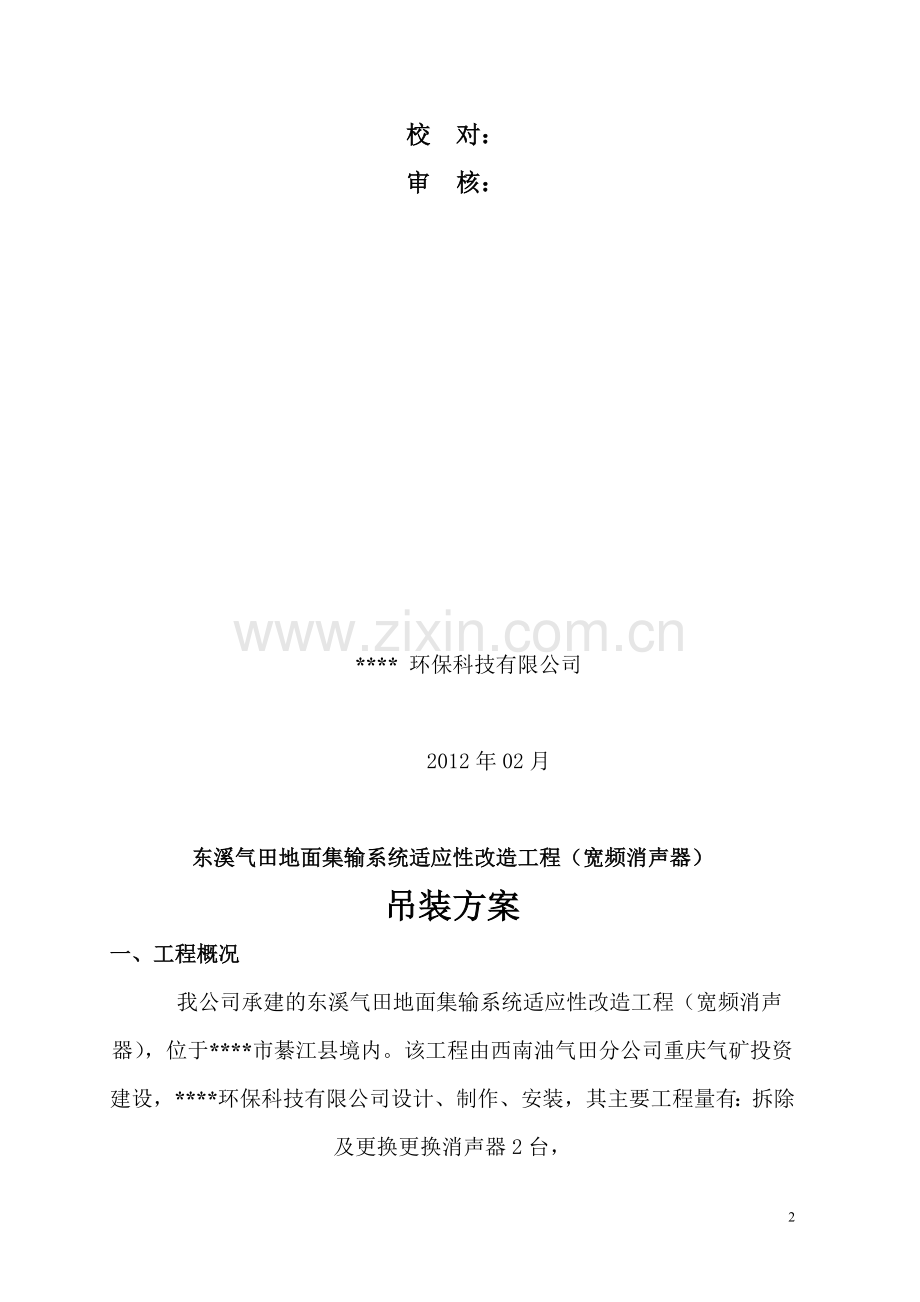

东溪气田地面集输系统适应性改造工程（宽频消声器）
吊装方案
一、工程概况
我公司承建的东溪气田地面集输系统适应性改造工程（宽频消声器），位于****市綦江县境内。该工程由西南油气田分公司重庆气矿投资建设，****环保科技有限公司设计、制作、安装，其主要工程量有：拆除及更换更换消声器2台，
计划施工日期：2012年 02月17日至2012年 02月28日
二、吊装主要构件、设备及重量
旧消声器2件（单件重量6T）
新宽频消声器（单件重量10T）
三、吊装前的基本要求：
首先要树立统一指挥的指导思想，由一名专业人员进行整个吊装过程的指挥工作，使用有专业资质的吊车。符合特种作业人员资质。
四、吊装前的准备工作：
①首先对消声器基础地脚螺栓尺寸进行复核，确认尺寸后方可进行安装；
②对消声器组必须合理保护后方可进行吊装；
③检查安装所需的工具、吊具，在确认钢丝绳及吊扣等没有问题后方可使用；
④人员职能及位置进行确认，确保关键位置均有相关人员把守；
⑤对起消声器安装用临时通道进行现场测量，观察是否在吊装过程中有干涉或有影响的管线及障碍物等；能清理的进行清理，不能搬移的要做好防护预案；
⑥起吊物件的重量要有一个合理的吊车选择， 严禁超符合起吊。
编制的吊装方案需通过上级相关部门审核签字认可。
对进场的吊车人员讲解井站安全管理，统一指挥信号。
五、吊装程序：
①在吊装准备工作全面完成后，进入吊装程序；
②吊装实施程序按如下实施：
a、吊车基础加强并垫实基础，防止倾斜。（必要时采用面积2.5米2以上的厚钢板或枕木铺底）。
b、各机组关键部位定人守护，在钢丝绳牵紧的情况下，始终由各方专人守护。
c、缓慢上吊，起吊速度低于0.5米/分。
d、整个吊装过程中，吊车吊钩只在垂直方向作缓缓运动，不在水平方向作任何位移。吊车架驶员依靠定位于大门处的主指挥手势动作起吊。其他人员防护机器设备。
e、此方案首先能够保证安全，不会产生对机器设备的冲击，关键部位的守护由工程技术人员、安全技术人员把守，与现场无关人员严禁进入场内，确保人员安全。
f、如构件有锋利棱角处需加衬垫进行保护。
g、在吊装不同设备需采取不同的吊具，（钢丝绳或尼龙吊带）
六、吊装安全措施：
1、利用吊车吊装前必须检查操作装置是否安全正常。
2、吊装时禁止斜吊、拉吊、埋吊，必须有专人负责指挥。
3、两米以上的高空作业，必须系好安全带。
4、动火作业时，必须应有专人监护，操作中引起火花的，必须有控制措施。
5、起吊作业中，禁止重物从在运行的设备和管线上经过，如果确须经过时，应采取必要的措施，并经监理认可，方可开始作业。
6、如在吊装时遇6级及以上风级、雷雨天气时应立即停止吊装作业。
7、工作结束后离开现场必须对作业面进行安全检查，清除隐患。
原消声器 原消声器
七：场站平面布置图：
半径6米

半径6米

消声器位置
吊车位置

降噪房

降噪房

值班室

工 艺 装 置 区
大门位置
工艺

汽车吊车转运位置

八 吊车吊装计算 ：
宽度12米

消声器就位位置
半径6米
消声器高米度8

吊装载荷计算：
选用25T吊车进行消声器吊装：
求角度a:其中吊车重心高1.5米 故实际高度为8-1.5=6.5米
sina=6.5/ 6.52+62 =0.73
查表得出a度数为45.4°
根据直角三角形原理计算吊车最长伸臂L与高度H
Cosa=cos45.4=0.432=6m+8m/L=14/L
L=14米
根据勾股定理计算出H高度为：
H=17.04米

根据以上计算我们可以得出：
吊装该桁架工作半径R=6米
吊臂伸长度L=14米
主臂仰角a=45.4°
起吊重量为10T
（根据下表参数进行判定）
25吨汽车起重机起重性能表（主臂）

工作半径(m)
吊臂长度(m)
10.2
13.75
17.3
20.85
24.4
27.95
31.5
3
25
17.5

3.5
20.6
17.5
12.2
9.5

4
18
17.5
12.2
9.5

4.5
16.3
15.3
12.2
9.5
7.5

5
14.5
14.4
12.2
9.5
7.5

5.5
13.5
13.2
12.2
9.5
7.5
7

6
12.3
12.2
11.3
9.2
7.5
7
5.1
6.5
11.2
11
10.5
8.8
7.5
7
5.1
7
10.2
10
9.8
8.5
7.2
7
5.1
7.5
9.4
9.2
9.1
8.1
6.8
6.7
5.1
8
8.6
8.4
8.4
7.8
6.6
6.4
5.1
8.5
8
7.9
7.8
7.4
6.3
7.2
5
9

7.2
7
6.8
6
6.1
4.8
10

6
5.8
5.6
5.6
5.3
4.4
12

4
4.1
4.1
4.2
3.9
3.7
14

2.9
3
3.1
2.9
3
16

2.2
2.3
2.2
2.3
18

1.6
1.8
1.7
1.7
20

1.3
1.3
1.3
22

1
0.9
1
24

0.7
0.8
26

0.5
0.5
28

0.4
29

0.3
30

(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)

25吨汽车起重机起重性能表（副臂）
主臂主角
7.5副臂
副臂倾角5度
副臂倾角30度
80度
2.5
1.25
75度
2.5
1.25
70度
2.05
1.15
65度
1.75
1.1
60度
1.55
1.05
55度
1.3
1.0
50度
1.05
0.8

根据上表选择：其中最接近计算值的吊装参数为：
使用25T吊车30米主臂+7.5米副臂成5°夹角能满足吊装条件。
