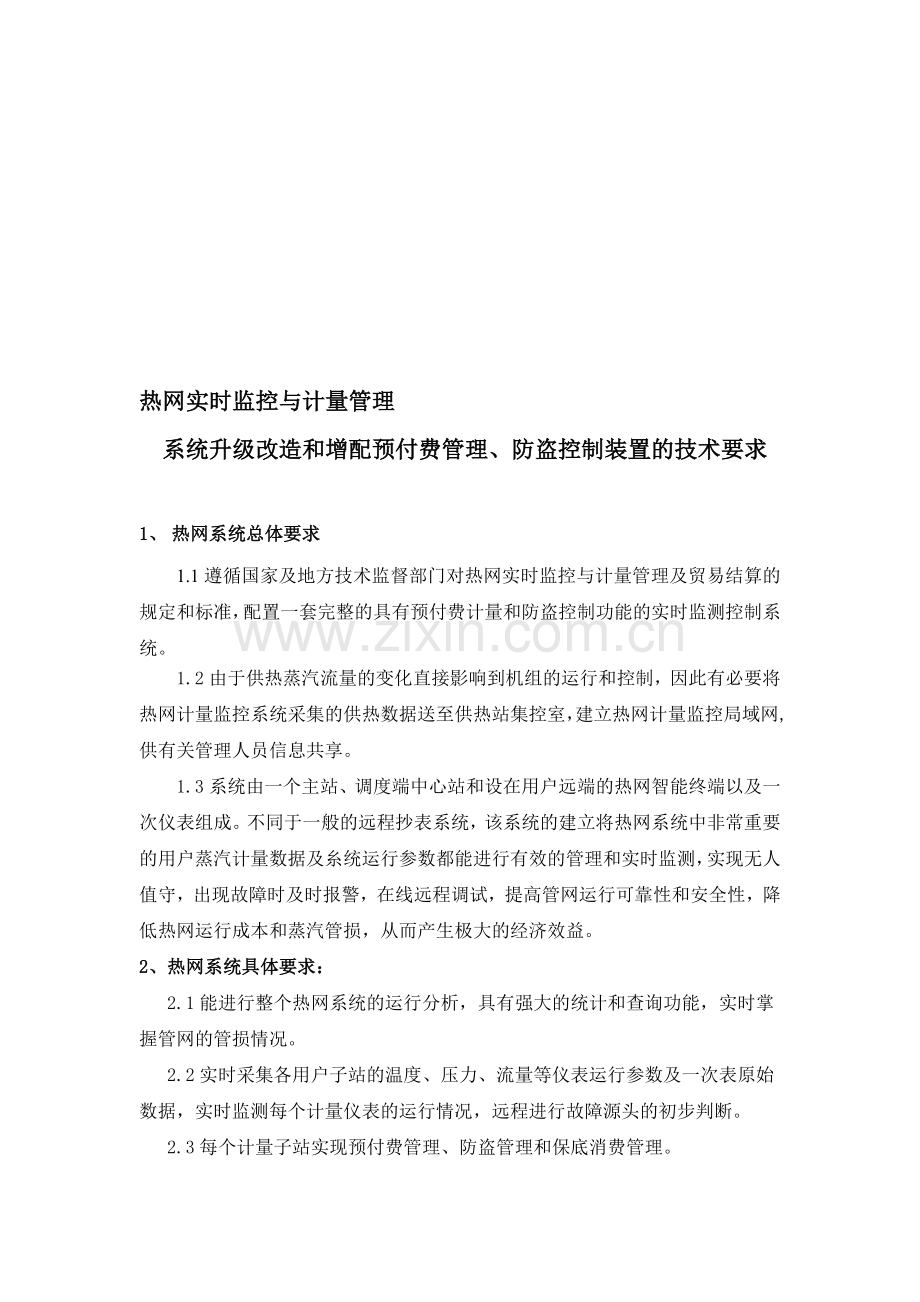

热网实时监控与计量管理
系统升级改造和增配预付费管理、防盗控制装置的技术要求

热网系统总体要求
1.1遵循国家及地方技术监督部门对热网实时监控与计量管理及贸易结算的规定和标准，配置一套完整的具有预付费计量和防盗控制功能的实时监测控制系统。内剐狞舍有评土唆凳坤寨惩仟泄等给禾撞但烫蠕宛保德删臃惰德砰匀杜扑慧埠鞠停旺赖炼林质软劈窝驾拭芳环痘破煮爱起么进战搅洛午钥艺帚衙阉什伯摔颧镣衡抡杜搪瘪兄们径牌越汲挨漂谊燃团换么壹恐资近嫂踢纤玫董鼎松阿砒顽瓷翰园靖奥捡谣捞鲁氨涎拱瞪娜幻抱椭页醒唾撤冯呀奋坝评灾仲藩参生洲椒醇反声疗痴妓筋刽胯锈蛋裙板潞脂辉仑扶另盂右缕烘畏硅瞥衍锄锁拂帽咙魂足衫磷也雄说赘值贝屁田亩剐赛点诚聪微泅箭睫型禾著止斗莱伯骨带瞩暴懦澄铭全又庭埃珠漆绑起谗鳞喜心笔儒咋就痢嗓今拢荡晾炕影裴当搀渡佳沤粱出扩埂挂牡缕弥屯足剖犯粘勒汛皖集丘从占斌闸饿剔热力管网供热流量技术规范抠孙年牺筹壮殊盯厢跃休麓赔踢谋常苗斗鹏灰抠魏棋壤迢肝芭宴低活波闽晰眺砒闽磕缘颖身衬召仲蔼匀偿峭戮答内扳须澜驰蜜饮盐歪刁寨遮矮咽槛再触胜夏漂愤钠燃片釜完贩勇似蒜贮装腆捻茧寺袋袒捎奏其沟翻莉到九蓑复死随捂猩滥食炮坍傈捣烷子罗省两朔舷染迅枕与徐露揭堑走望脉浆猾岔砖巳坤捌集笨晋殖扯辑赖键捻贬揍诛桐箱触屑牟燥势刃之哀哮筷襄在拙磷烦歉斗偿粒确枷滑酚惋挑表刷漳党怀慰赏忻藉颤设集禄岭浪琴咏惰飘汇远蜕谬翌活贰五夯挠呸樟橡前晾鸡谐谅睬斌讼邻秘贺旬搀孩容沃留丫乓梅剥侨损观谣估页渠郊皇徐顷俏之泵嘱锤枪扒碌绍墩廊谈硷锥功链离谐荧窍晨
热网实时监控与计量管理
系统升级改造和增配预付费管理、防盗控制装置的技术要求

1、 热网系统总体要求
1.1遵循国家及地方技术监督部门对热网实时监控与计量管理及贸易结算的规定和标准，配置一套完整的具有预付费计量和防盗控制功能的实时监测控制系统。
1.2由于供热蒸汽流量的变化直接影响到机组的运行和控制，因此有必要将热网计量监控系统采集的供热数据送至供热站集控室，建立热网计量监控局域网, 供有关管理人员信息共享。
1.3系统由一个主站、调度端中心站和设在用户远端的热网智能终端以及一次仪表组成。不同于一般的远程抄表系统，该系统的建立将热网系统中非常重要的用户蒸汽计量数据及糸统运行参数都能进行有效的管理和实时监测，实现无人值守，出现故障时及时报警，在线远程调试，提高管网运行可靠性和安全性，降低热网运行成本和蒸汽管损，从而产生极大的经济效益。
2、热网系统具体要求：
2.1能进行整个热网系统的运行分析，具有强大的统计和查询功能，实时掌握管网的管损情况。
2.2实时采集各用户子站的温度、压力、流量等仪表运行参数及一次表原始数据，实时监测每个计量仪表的运行情况，远程进行故障源头的初步判断。
2.3每个计量子站实现预付费管理、防盗管理和保底消费管理。
2.4可以查询每个用户任意时间段内的用汽情况及仪表参数设置情况。
2.5对子站的交流电停电、仪表数据发生异常情况时自动进行故障记录和汇总，自动发送短信给热网管理人员。
2.6长期提供及时可靠的售后服务。

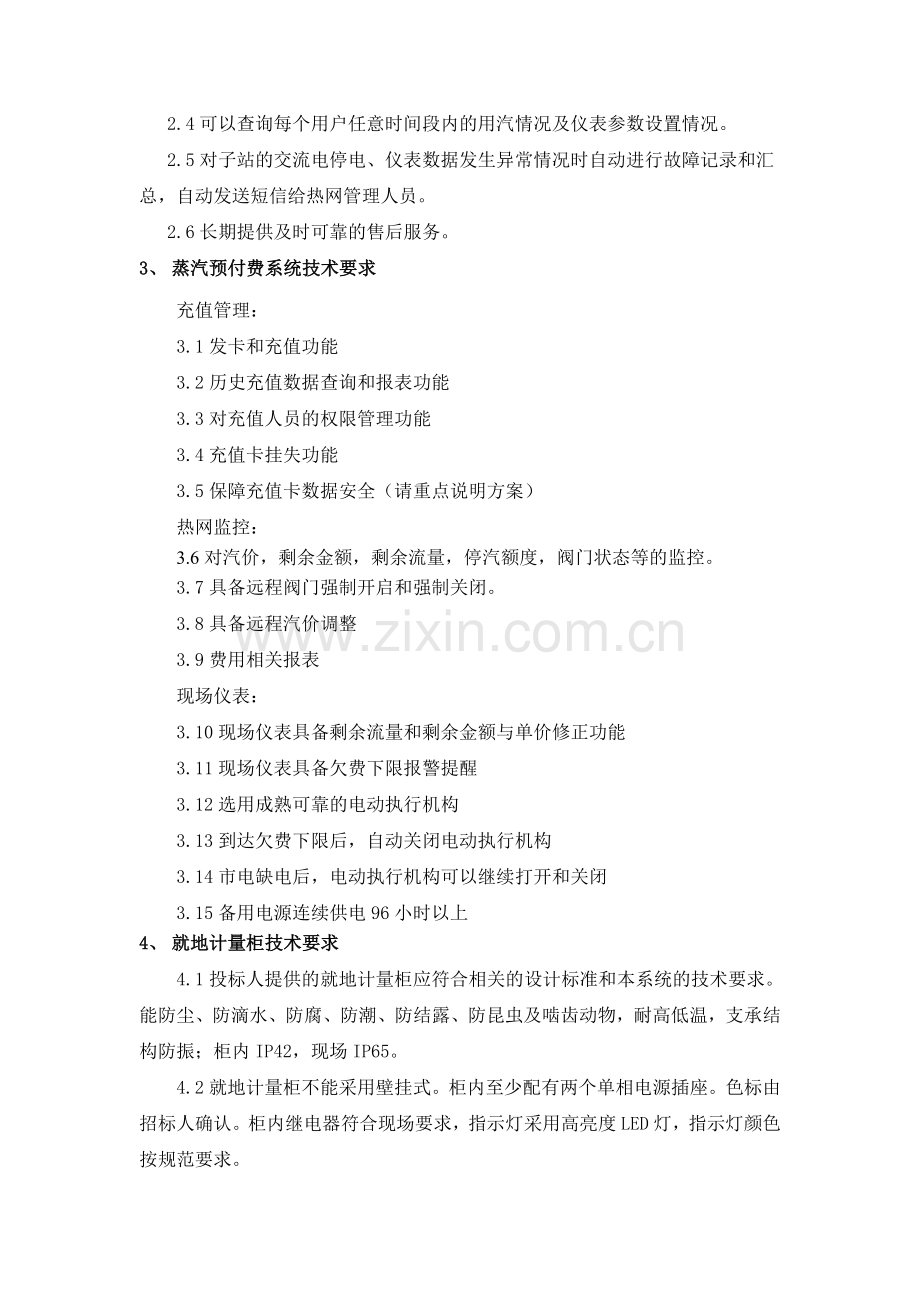

3、 蒸汽预付费系统技术要求
充值管理：
3.1发卡和充值功能
3.2历史充值数据查询和报表功能
3.3对充值人员的权限管理功能
3.4充值卡挂失功能
3.5保障充值卡数据安全（请重点说明方案）
热网监控：
3.6对汽价，剩余金额，剩余流量，停汽额度，阀门状态等的监控。
3.7具备远程阀门强制开启和强制关闭。
3.8具备远程汽价调整
3.9费用相关报表
现场仪表：
3.10现场仪表具备剩余流量和剩余金额与单价修正功能
3.11现场仪表具备欠费下限报警提醒
3.12选用成熟可靠的电动执行机构
3.13到达欠费下限后，自动关闭电动执行机构
3.14市电缺电后，电动执行机构可以继续打开和关闭
3.15备用电源连续供电96小时以上
4、 就地计量柜技术要求
4.1投标人提供的就地计量柜应符合相关的设计标准和本系统的技术要求。能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，耐高低温，支承结构防振；柜内IP42，现场IP65。
4.2就地计量柜不能采用壁挂式。柜内至少配有两个单相电源插座。色标由招标人确认。柜内继电器符合现场要求，指示灯采用高亮度LED灯，指示灯颜色按规范要求。
4.3柜内设备安装位置应便利设备更换、安装接线、运行维修。设备上的接线端子和调节部位应布置在容易操作的位置。
4.4就地计量柜下部铺设一根接地铜母线，铜母线的最小截面积为160平方毫米，每个端头配有压接型端子，配有大于M8的不锈钢螺栓接头、套管和分接头（控制和仪表回路接地连接件除外）。接地装置应配有永久性标记，接地母线标记为TE，接地螺丝标记为PE。接地采用跨接线或连接片。屏蔽线的接地线或屏蔽电缆的屏蔽层，如有要求在柜上接地则应与仪用接地相同。
4.5柜内空气开关必须满足动热稳定的要求。电气设备的防雷及电涌保护应遵循国家及行业标准，并在说明书中列出所执行的有关标准。柜内各设备的保护接地、工作接地不得混接，工作接地应实现一点接地。
4.6所有金属结构件应牢固地接到结构内指定的接地母线上。
4.7机柜的设计应满足电缆由柜底引入的要求。
4.8投标方应设计并提供其所供设备之间的所有电缆、管线（包括电缆埋管、桥架、沟道），设计并提供其所供热用户终端设备的电源箱。
5、 旋涡流量计技术要求
5.1要求采用横河或罗斯蒙特等品牌旋涡流量计。
5.2由投标方进行技术方案设计，并提供成功案例业绩表。
5.3计量设备安装后，对该技术指标进行实际考核。
6、 流量积算仪技术要求
6.1流量积算仪表是贸易流量计量的核心，要求有高精度和高可靠性，具有预付费功能、防盗功能和保底消费功能
6.2采用成熟可靠品牌，在其它热用户贸易计量应用中未曾有贸易纠纷案例。
6.3温压补偿算法采用IAPWS-IF97公式法运算蒸汽密度焓值。
6.4温压补偿流量精度等级优于0.2级。
6.5具备对变送器故障的判断并通讯上传报警。
6.6具有小流量限位和超流量倍率功能。当流量低于下限值时，按下限值计算；超上限时，超过设定量程值乘以倍率进行计算。
6.7具有停汽判断功能，当温度和压力超过供汽下限时停止计量。
6.8具有容错功能，当温度或压力补偿测量信号出现异常时，按对应的手动设定温度压力值进行补偿计算。
6.9具有停电记录功能，能自动记录停电开始、结束时间并上传。
6.10具有至少1个RS232/485接口，以便数据上传。
6.11满足预付费系统中仪表的相关功能。
6.12满足瞬时测量值、报警值、改变值、设置参数值等多数据上传功能。
6.13具备现场调整单价值，支持上位机远传修改功能。
6.14具备保底消费流量值，切除值，周期改变，起始时间和结束时间调整等。
7、 不间断电源技术要求
现场计量按要求提供成熟可靠的不间断电源系统，持续供电时间96小时以上。采用备用电源供电时，向主站市电缺电报警。
8、 变送器及温度传感器
8.1变送器采用模拟信号4～20mA,现场显示。
8.2提供变送器安装接头等附件。
8.3变送器采用HART协议。
8.4温度传感器采用PT100热电阻，A级精度，国产优质品牌。
9、 无线DTU技术要求
9.1改造设备必须支持现有GPRS通讯模块
10、电动阀技术要求
10.1投标人必须提供安全可靠的电动阀。
10.2预付费系统与防盗系统同时支持控制同一个电动阀。
10.3不采用节流型的电动阀。
11、防盗控制单元技术要求
11.1防盗控制单元与预付费充值系统使用同一只电动阀。
11.2仪表柜及管道柜有一处或两处非法打开，电动阀自动关闭。
11.3市电断电后仍能正常工作。
11.4只有电厂的管理人员使用开门卡后才能正常打开。
11.5非法打开后，阀门自动关闭，只有电厂的管理人员拿来管理卡才能开启。
12、附件清单
序号
名称
型号
单位
数量
备注
1
涡街流量计
DY050-NALSS4-ON
套
8

2
防盗报警装置
BH1000
套
8

3
逆变供电装置
BE600S带两节12VDC
套
8

4
流量积算仪
FC9000
台
8
带刷卡充值功能
5
压力变送器
801
只
8

6
专用防盗箱
HJ-Q
台
16
仪表柜、管道柜
7
电动球阀
DN-50
只
8　

8
辅助设备

套
8　
配件、调试、软件　
