桩基础计算书.doc

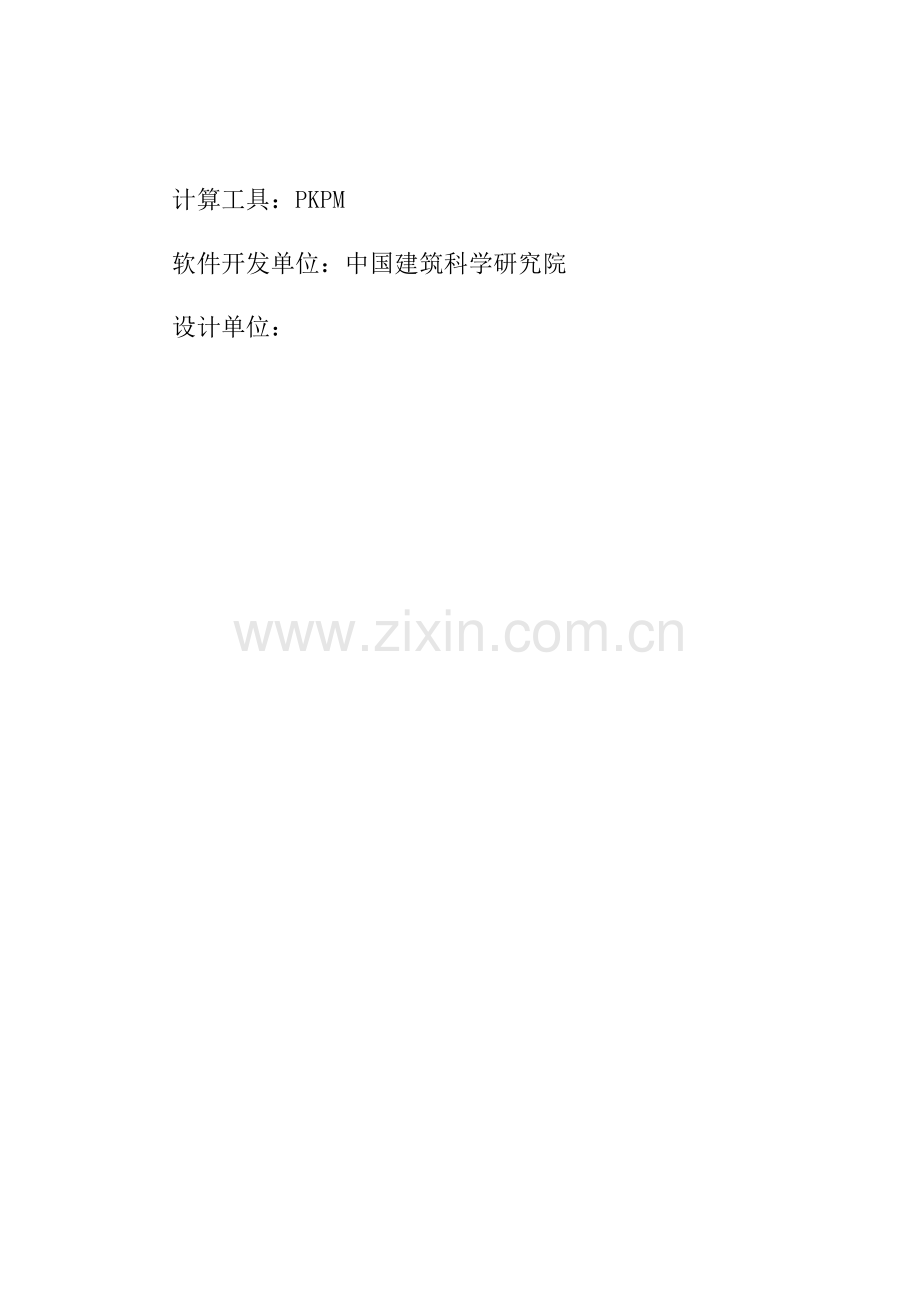

桩基础计算报告书 计算人 校对人： 审核人：计算工具：PKPM软件开发单位：中国建筑科学研究院设计单位：灌注桩计算说明书1.支架计算组件钢结构支架要在37m/s(基本风压0.85KN/m2)的风载作用下正常使用，应使其重要构件满足强度规定、稳定性规定，即横梁、斜梁、斜撑、拉杆、立柱在风载作用下不失稳且立柱弯曲强度满足规定。组件自重19.5kg。支架计算最大柱底反力：Fxmax=5.6KN,Fymax=0.9KN,Fzmax=12.1KNFxmin= -6.9KN, Fymin= -0.9KN,Fzmin= -7.29KN2.灌注桩设计2.1基桩设计参数成桩工艺: 干作业钻孔桩承载力设计参数取值: 根据建筑桩基规范查表孔口标高0.00 m桩顶标高0.30 m桩身设计直径: d = 0.25m桩身长度: l = 1.60 m根据建筑地基基础设计规范GB50007-2023，设计使用年限不少于50年时，灌注桩的混凝土强度不应低于C25；所以本次设计中混凝土强度选用C25。灌注桩纵向钢筋的配置为3跟根6，箍筋采用4钢筋，箍筋间距选择300400。2.2岩土设计参数层号土层名称层厚(m)层底埋深(m)岩土物理力学指标极限侧阻力qsik(kPa)极限端阻力qpk(kPa)1园砾6.006.00N63.5 =25.0012041062.3设计依据建筑桩基技术规范(JGJ 94-2023) 以下简称桩基规范建筑地基基础设计规范GB50007-2023混凝土结构设计规范GB50010-2023建筑结构载荷规范GB50009-2023钢结构设计规范GB50017-2023混凝土结构工程施工质量验收规范GB50204-2023（2023年版）钢结构工程施工质量验收规范GB50205-20232.4单桩竖向承载力估算当根据土的物理指标与承载力参数之间的经验关系拟定单桩竖向极限承载力标准值时，宜按下式估算：式中桩侧第i层土的极限阻力标准值，按JGJ94-2023中表5.3.5-1取值，吐鲁番本地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩的极限侧阻力标准值为135150；极限端阻力标准值，按JGJ94-2023中表5.3.5-2取值，吐鲁番本地土质为角砾，属中密-密实状土层，查表得出干作业钻孔桩的极限端阻力标准值为40005500； 桩身周长；桩周第i层土的厚度；桩端面积。1）计算参数表土层计算厚度li(m)极限侧阻力qsik(kPa)极限端阻力qpk(kPa)12.012041062）桩身周长u、桩端面积Ap计算u = p 0.25 = 0.79 mAp = p 0.252 / 4 = 0.049 m23）单桩竖向抗压承载力估算根据桩基规范5.2.8采用公式如下Quk = Qsk + Qpk土的总极限侧阻力标准值为：Qsk = uqsikli = 0.79 (120 2.00) = 189.6kN总极限端阻力标准值为：Qpk = qpkAp = 0.049 4106 =201.2kN单桩竖向极限承载力标准值为：Quk = Qsk + Qpk = 189.6+201.2=390.8kN单桩竖向承载力特性值Ra计算，根据基础规范附录Q条文Q.0.10第7条规定Ra = Quk/2 = 390.8/ 2 = 195.4kN2.5单桩水平承载力计算灌注桩配筋率为0.50 % Fw故配3根一级圆钢6mm直径能满足结构安全规定。桩基满足规定！
