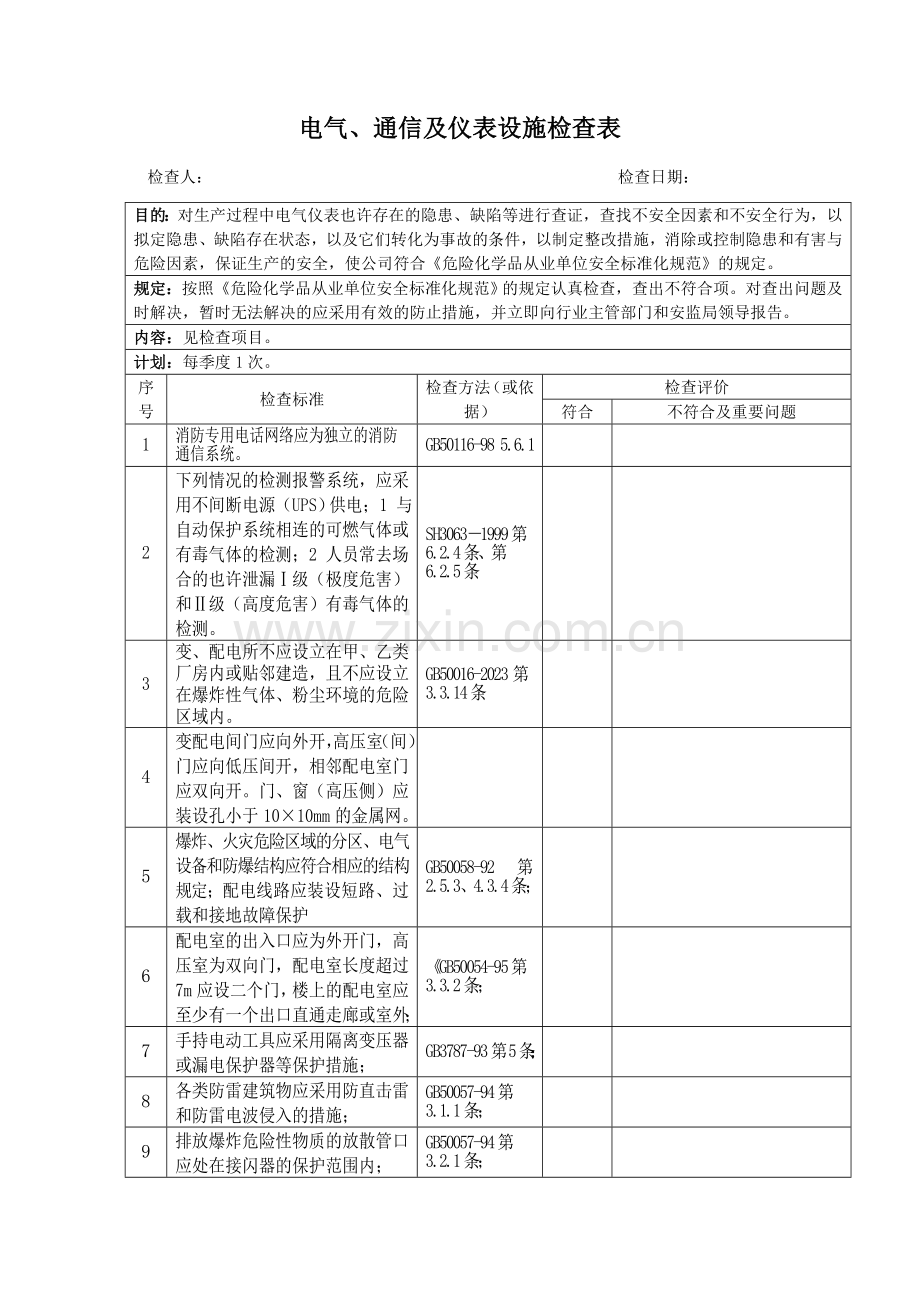

电气、通信及仪表设施检查表
检查人： 检查日期：
目的：对生产过程中电气仪表也许存在的隐患、缺陷等进行查证，查找不安全因素和不安全行为，以拟定隐患、缺陷存在状态，以及它们转化为事故的条件，以制定整改措施，消除或控制隐患和有害与危险因素，保证生产的安全，使公司符合《危险化学品从业单位安全标准化规范》的规定。
规定：按照《危险化学品从业单位安全标准化规范》的规定认真检查，查出不符合项。对查出问题及时解决，暂时无法解决的应采用有效的防止措施，并立即向行业主管部门和安监局领导报告。
内容：见检查项目。
计划：每季度1次。
序号
检查标准
检查方法（或依据）
检查评价
符合
不符合及重要问题
1
消防专用电话网络应为独立的消防通信系统。
GB50116-98 5.6.1

2
下列情况的检测报警系统，应采用不间断电源（UPS）供电；1 与自动保护系统相连的可燃气体或有毒气体的检测；2 人员常去场合的也许泄漏Ⅰ级（极度危害）和Ⅱ级（高度危害）有毒气体的检测。
SH3063－1999第6.2.4条、第6.2.5条

3
变、配电所不应设立在甲、乙类厂房内或贴邻建造，且不应设立在爆炸性气体、粉尘环境的危险区域内。
GB50016-2023 第3.3.14条

4
变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开。门、窗（高压侧）应装设孔小于10×10mm的金属网。

5
爆炸、火灾危险区域的分区、电气设备和防爆结构应符合相应的结构规定；配电线路应装设短路、过载和接地故障保护
GB50058-92第2.5.3、4.3.4条；

6
配电室的出入口应为外开门，高压室为双向门，配电室长度超过7m应设二个门，楼上的配电室应至少有一个出口直通走廊或室外；
《GB50054-95第3.3.2条；

7
手持电动工具应采用隔离变压器或漏电保护器等保护措施；
GB3787-93第5条；

8
各类防雷建筑物应采用防直击雷和防雷电波侵入的措施；
GB50057-94第3.1.1条；

9
排放爆炸危险性物质的放散管口应处在接闪器的保护范围内；
GB50057-94第3.2.1条；

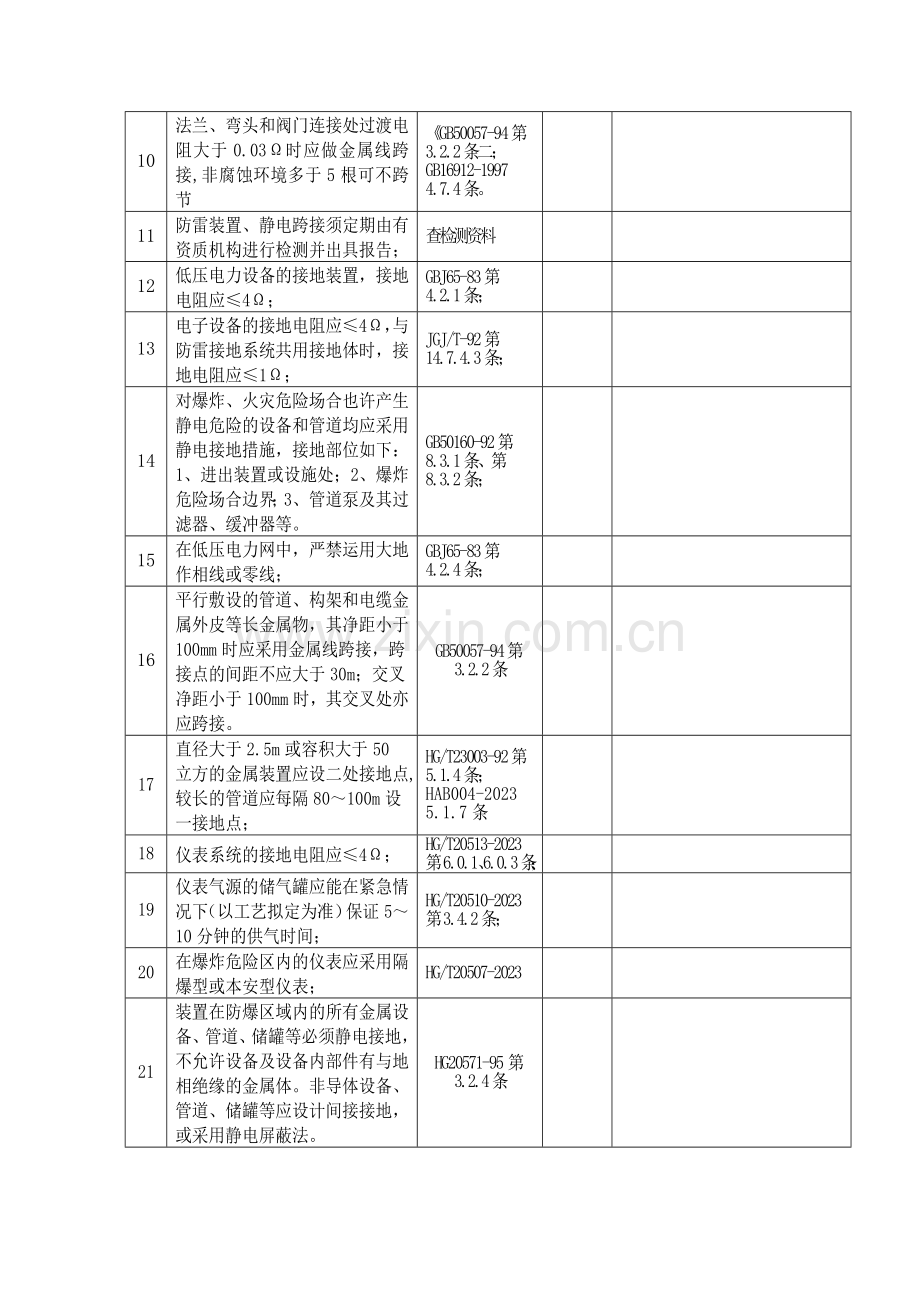

10
法兰、弯头和阀门连接处过渡电阻大于0.03Ω时应做金属线跨接,非腐蚀环境多于5根可不跨节
《GB50057-94第3.2.2条二；GB16912-1997 4.7.4条。

11
防雷装置、静电跨接须定期由有资质机构进行检测并出具报告；
查检测资料

12
低压电力设备的接地装置，接地电阻应≤4Ω；
GBJ65-83第4.2.1条；

13
电子设备的接地电阻应≤4Ω，与防雷接地系统共用接地体时，接地电阻应≤1Ω；
JGJ/T-92第14.7.4.3条；

14
对爆炸、火灾危险场合也许产生静电危险的设备和管道均应采用静电接地措施，接地部位如下：1、进出装置或设施处；2、爆炸危险场合边界；3、管道泵及其过滤器、缓冲器等。
GB50160-92第8.3.1条、第8.3.2条；

15
在低压电力网中，严禁运用大地作相线或零线；
GBJ65-83第4.2.4条；

16
平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100mm时应采用金属线跨接，跨接点的间距不应大于30m；交叉净距小于100mm时，其交叉处亦应跨接。
GB50057-94第3.2.2条

17
直径大于2.5m或容积大于50立方的金属装置应设二处接地点,较长的管道应每隔80～100m设一接地点；
HG/T23003-92第5.1.4条；HAB004-2023 5.1.7条

18
仪表系统的接地电阻应≤4Ω；
HG/T20513-2023第6.0.1、6.0.3条；

19
仪表气源的储气罐应能在紧急情况下（以工艺拟定为准）保证5～10分钟的供气时间；
HG/T20510-2023第3.4.2条；

20
在爆炸危险区内的仪表应采用隔爆型或本安型仪表；
HG/T20507-2023

21
装置在防爆区域内的所有金属设备、管道、储罐等必须静电接地，不允许设备及设备内部件有与地相绝缘的金属体。非导体设备、管道、储罐等应设计间接接地，或采用静电屏蔽法。
HG20571-95 第3.2.4条

22
可燃气体检测报警仪、有毒气体报警仪报警器安装率，使用率、完好率达成100%。
查现场

23
强检仪表定期进行复检
查检测资料

其 它

检查结果与责任制挂钩情况：
保存部门： 安环科 保存时间：1 年 结果报告部门经理
