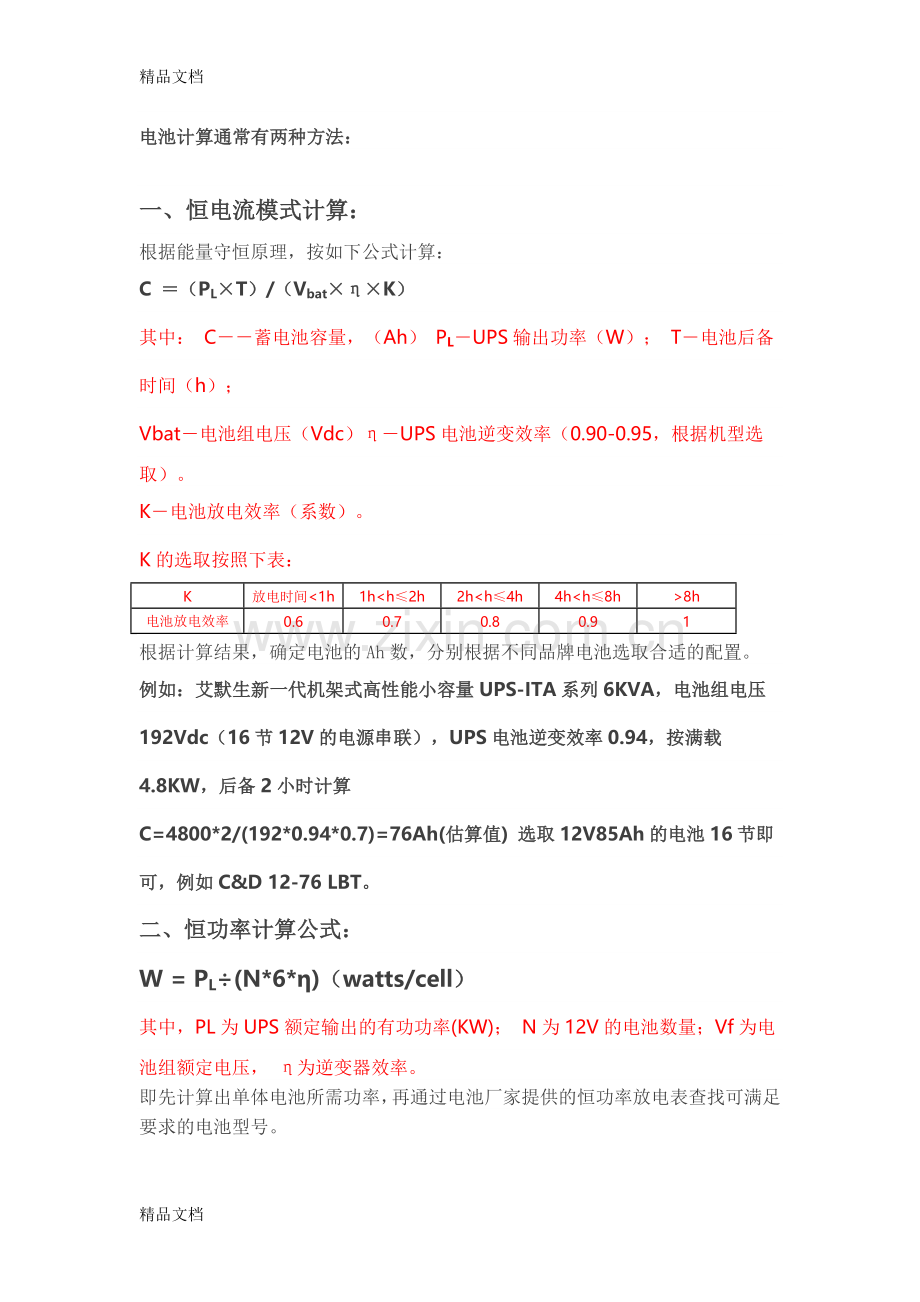

电池计算通常有两种方法：

一、恒电流模式计算：
根据能量守恒原理，按如下公式计算：
C ＝（PL×T）/（Vbat×η×K）
其中： C－－蓄电池容量，（Ah） PL―UPS输出功率（W）； T―电池后备时间（h）；
Vbat―电池组电压（Vdc）η―UPS电池逆变效率（0.90-0.95，根据机型选取）。
K―电池放电效率（系数）。
K的选取按照下表：
K
放电时间<1h
1h<h≤2h
2h<h≤4h
4h<h≤8h
>8h
电池放电效率
0.6
0.7
0.8
0.9
1
根据计算结果，确定电池的Ah数，分别根据不同品牌电池选取合适的配置。
例如：艾默生新一代机架式高性能小容量UPS-ITA系列6KVA，电池组电压192Vdc（16节12V的电源串联），UPS电池逆变效率0.94，按满载4.8KW，后备2小时计算
C=4800*2/(192*0.94*0.7)=76Ah(估算值) 选取12V85Ah的电池16节即可，例如C&D 12-76 LBT。
二、恒功率计算公式：
W = PL÷(N*6*η)（watts/cell）
其中，PL为UPS额定输出的有功功率(KW)； N为12V的电池数量；Vf为电池组额定电压， η为逆变器效率。
即先计算出单体电池所需功率，再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。

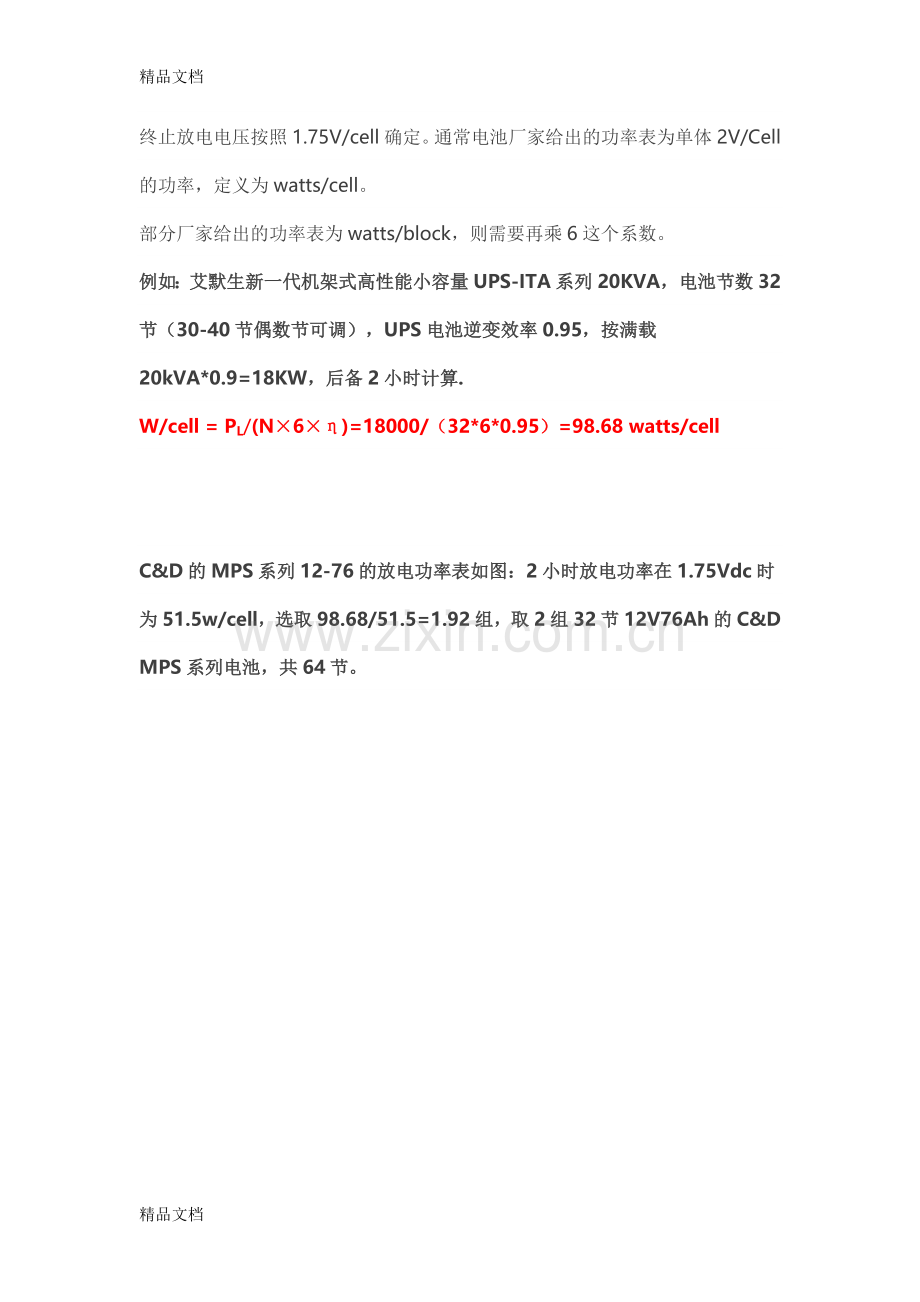

终止放电电压按照1.75V/cell确定。通常电池厂家给出的功率表为单体2V/Cell的功率，定义为watts/cell。
部分厂家给出的功率表为watts/block，则需要再乘6这个系数。
例如：艾默生新一代机架式高性能小容量UPS-ITA系列20KVA，电池节数32节（30-40节偶数节可调），UPS电池逆变效率0.95，按满载20kVA*0.9=18KW，后备2小时计算.
W/cell = PL/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cell

C&D的MPS系列12-76的放电功率表如图：2小时放电功率在1.75Vdc时为51.5w/cell，选取98.68/51.5=1.92组，取2组32节12V76Ah的C&D MPS系列电池，共64节。
