allegro导入网表错误详解

精品文档

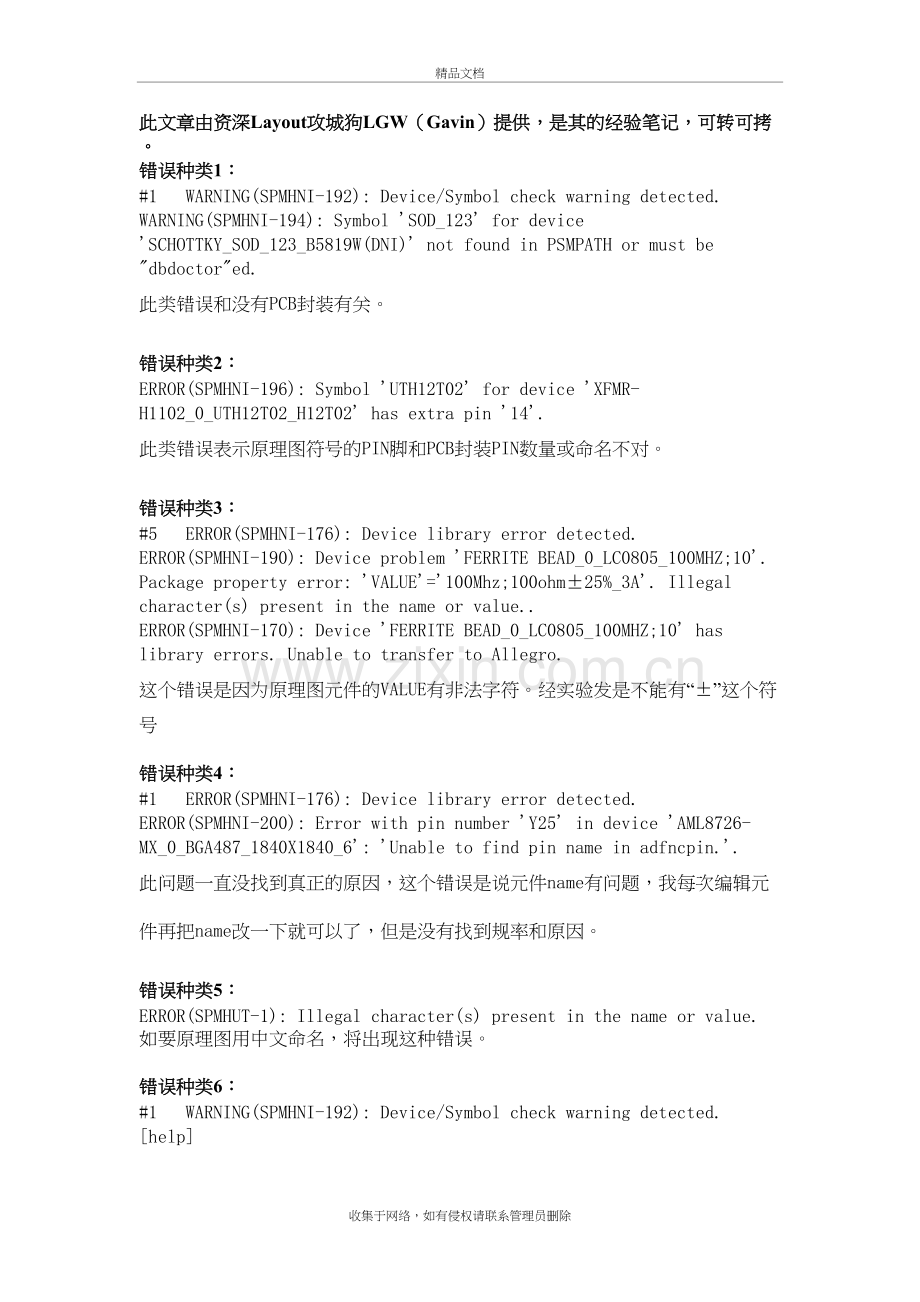

此文章由资深Layout攻城狗LGW（Gavin）提供，是其的经验笔记，可转可拷。
错误种类1：
#1 WARNING(SPMHNI-192): Device/Symbol check warning detected.
WARNING(SPMHNI-194): Symbol 'SOD_123' for device 'SCHOTTKY_SOD_123_B5819W(DNI)' not found in PSMPATH or must be "dbdoctor"ed.
此类错误和没有PCB封装有关。

错误种类2：
ERROR(SPMHNI-196): Symbol 'UTH12T02' for device 'XFMR-H1102_0_UTH12T02_H12T02' has extra pin '14'.
此类错误表示原理图符号的PIN脚和PCB封装PIN数量或命名不对。

错误种类3：
#5 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-190): Device problem 'FERRITE BEAD_0_LC0805_100MHZ;10'. Package property error: 'VALUE'='100Mhz;100ohm±25%_3A'. Illegal character(s) present in the name or value..
ERROR(SPMHNI-170): Device 'FERRITE BEAD_0_LC0805_100MHZ;10' has library errors. Unable to transfer to Allegro.
这个错误是因为原理图元件的VALUE有非法字符。经实验发是不能有“±”这个符号

错误种类4：
#1 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-200): Error with pin number 'Y25' in device 'AML8726-MX_0_BGA487_1840X1840_6': 'Unable to find pin name in adfncpin.'.
此问题一直没找到真正的原因，这个错误是说元件name有问题，我每次编辑元件再把name改一下就可以了，但是没有找到规率和原因。

错误种类5：
ERROR(SPMHUT-1): Illegal character(s) present in the name or value.
如要原理图用中文命名，将出现这种错误。

错误种类6：
#1 WARNING(SPMHNI-192): Device/Symbol check warning detected. [help]
WARNING(SPMHNI-194): Symbol 'CD43' for device 'IND_0_CD43_3.3UH' not found in PSMPATH or must be "dbdoctor"ed.
表明找不到封装

错误种类7：
#1 ERROR(SPMHNI-191): Device/Symbol check error detected.
ERROR(SPMHNI-195): Symbol 'QFN40P800X800_68' for device 'BCM43217TKMLG-W1000-20892_QFN40' is missing pin 'H'.
表明PCB封装少H脚.

错误种类8：
WARNING(SPMHNI-337): Unable to load symbol 'SOT23' for device 'FET-MOS-P_6_SOT23_DISCRETE_TG21': WARNING(SPMHUT-127): Could not find padstack SMD20_17.
#18 WARNING(SPMHNI-192): Device/Symbol check warning detected.
这个错误提示找不到SMD20_17这个焊盘，我到自己的库里发sot23这个封装指定的焊盘是SMDR100X130的焊盘。最后发现是软件自带的库也有一个sot23的封装，而这个封装刚好指向SMD20_17这个焊盘，刚好焊盘的默认路径（$psmpath）被我删除了。最后把库路径的优先级改了一下，把默认路$psmpath放最后。问题解决

错误种类9：
#1 WARNING(SPMHNI-303): PST file warning detected.
WARNING(SPMHNI-311): Multiple instances of property 'NO' found on net 'PCIE_TDP'.
这个警告不知道什么意思，要解决的话重新在原理图上连线就好了。不过可以不用管这个警告，对导网表没影响。

错误种类10：
RROR(SPMHNI-164): Problems with device 'R_RC080511111111111111111111111'. JEDEC_TYPE property 'RC0805111111111111111111111111111111' is illegal: 'Package name is too long.'.
这个警告是说封装名名字太长

错误种类11：
WARNING(SPMHNI-192): Device/Symbol check warning detected. [help]
WARNING(SPMHNI-337): Unable to load symbol 'SOP-8' for device '9346_6_SOP-8_PIC12F508/509': WARNING(SPMHUT-127): Could not find padstack SMD08S18. [help]
这个警告和错误种类8：很像,我查了一下,发现是库里面没有SMD08S18这个焊盘封装.

错误种类12：
#1 WARNING(SPMHNI-303): PST file warning detected.
WARNING(SPMHNI-311): Multiple instances of property 'NO' found on net 'USB_DP'.
这个警告是说原理图的'USB_DP'网络有多个属性定义。先在原理图中找到这个网络。解决方法有两个，1.重新连线。 2.双击这根连线，打开属性，把NET_PHYSICAL_TYPE 和NET_SPACING_TYPE两属性改成一样或把NET_SPACING_TYPE这个属性全删了。说简单些就是在原理图中设了规则,但在PCB中又没有按这个规则来.如下图：

错误种类13：
#2 WARNING(SPMHNI-192): Device/Symbol check warning detected. [help]

WARNING(SPMHNI-337): Unable to load symbol 'R_EXB18V' used by RefDes RN201 for device 'RN8D3-A_R_EXB18V_DISCRETE_10K(D': WARNING(SPMHUT-127): Could not find padstack SR030X020. [help]

此警告是说R_EXB18V 这个封装缺省SR030X020这个焊盘.

错误种类14：
Starting to read F:/MY JOB/KA3200 V1.0/intput/allegro/pstchip.dat
#1 ERROR(1) Syntax error : unexpected character
PIN_NUMBER Syntax error : Expected '..' range specifier at line 4565
File name : 'F:/MY JOB/KA3200 V1.0/intput/allegro/pstchip.dat'

这个错误是说原理图的元件有非法字符.”. .” 原后要我们在原理图的”pstchip.dat”文件中找”4565”这一行,里面有详细说明.

错误种类15：
#1 ERROR(40) Object not found in database
Pin number '3' not found in database
In line 11026 (原理图11页，026不知是什么意思)
File name : 'E:/File/Apollo Lake/input/allegro/pstxnet.dat'
Please save all files and contact Cadence

这个错误是说原理图的11页有个器件的第3脚有问题。

错误种类16:
#1 ERROR(SPMHNI-176): Device library error detected.

ERROR(SPMHUT-115): Pin 'ALWAYS ON CLK32KOUT1' for function 'RK808_7_LCC68_7X7_P3A5_0A15X0A8' on device 'RK808_7_LCC68_7X7_P3A5_0A15X0A8' has a swap/pinuse inconsistency. [help]

这个错误是因为原理图封装，定义了PinGroup(pin团组，用于交换PIN)如下图，但是PIN的Type Nomal定义成了INPUT或Uotput,这种类型的PIN是不许交换的。把PinGroup的值删除。

怎么打开Package Properties？如下图，第3步可以Ctrl+E 打开。

方法2，通过封装库打开，如下图
