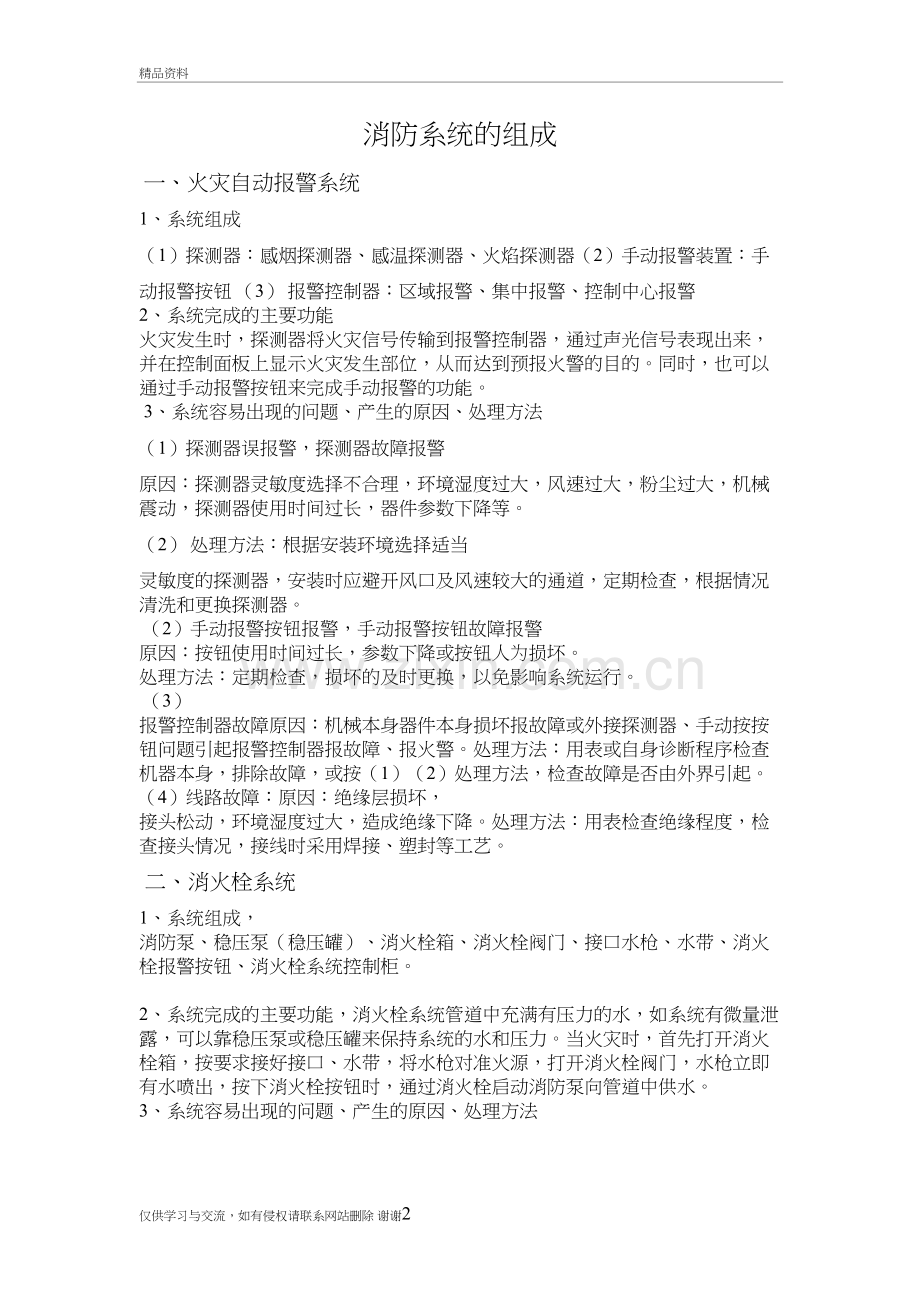

消防系统的组成精品资料消防系统的组成 一、火灾自动报警系统 1、 系统组成 （1） 探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮 （3） 报警控制器：区域报警、集中报警、控制中心报警 2、 系统完成的主要功能 火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。同时，也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、处理方法 （1） 探测器误报警，探测器故障报警 原因：探测器灵敏度选择不合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等。（2） 处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。 （2）手动报警按钮报警，手动报警按钮故障报警 原因：按钮使用时间过长，参数下降或按钮人为损坏。 处理方法：定期检查，损坏的及时更换，以免影响系统运行。 （3） 报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警。处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。 （4）线路故障：原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。 二、消火栓系统 1、 系统组成， 消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能，消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。3、 系统容易出现的问题、产生的原因、处理方法 （1） 打开消火栓阀门无水原因：可能管道中有泄露点，使管道无水，且压力表损坏，稳压系统不起作用。 处理方法：检查泄露点，压力表，修复或安上稳压装置，使管道有水。（2） 按下手动按钮，不能联动启动消防泵原因：手动按钮接线松动，按钮本身损坏，联动控制柜本身故障，消防泵启动柜故障或接线松动，消防泵本身故障。 处理方法：检查各设备接线、设备本身器件，检查泵本身电气、机构部分有无故障并进行排除。 三、自动喷水灭火系统 1、 系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。 2、系统完成的主要功能，系统处于正常工作状态时，管道内有一定压力的水，当有火灾发生时，火场温度达到闭式喷头的温度时，玻璃泡破碎，喷头出水，管道中的水由静态变为动态，水流指示器动作，信号传输到消防控制中心的消防控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵为管道供水，完成系统的灭火功能。 3、系统容易出现的问题、产生的原因、处理方法 （1） 稳压装置频繁启动原因：主要为湿式报警装置前端有泄露，还会有水暖件或连接处泄露，闭式喷头泄露，末端泄放装置没有关好。 处理方法：检查各水暖件、喷头和末端泄放装置，找出泄露点进行处理。（2） 水流指示器在水流动作后不报信号原因：除电气线路及端子压线问题外，主要是水流指示器本身问题，包括浆片不动、浆片损坏，微动开关损坏、干簧点触点烧毁，永久性磁铁不起作用。 处理方法：检查浆片是否损坏或塞死不动，检查永久性磁铁、干簧管等器件。（3） 喷头动作后或末端泄放装置打开，联动泵后前端管道无水原因：主要为湿式报警装置的蝶阀不动作，湿式报警装置不能将水送到前端管道。处理方法：检查湿式报警装置，主要是蝶阀，直到灵活翻转，再检查湿式装置的其他部件。 （4） 联动信号发出，喷淋泵不动作原因：可能控制装置及消防泵启动柜连线松动或器件失灵，也可能是喷淋泵本身机械故障。处理方法：检查各连线及水泵本身。 四、防排烟系统 1、 系统组成排烟阀、手动控制装置、排烟机、防排烟控制柜 2、 系统完成的主要功能火灾发生时，防排烟控制柜接到火灾信号，发出打开排烟机的指令，火灾区开始排烟，也可人为地通过手动控制装置进行人工操作，完成排烟功能。 3、系统容易出现的问题、产生的原因、处理方法 3、 （1）排烟阀打不开原因：排烟阀控制机械失灵，电磁铁不动作或机械锈蚀引起排烟阀打不开处理方法：经常检查操作机构是否锈蚀，是否有卡住的现象，检查电磁铁是否工作正常（2）排烟阀手动打不开原因：手动控制装置卡死或拉筋线松动。 处理方法：检查手动操作机构。 （3） 排烟机不启动原因：排烟机控制系统器件失灵或连线松动，机械故障。 处理方法：检查机械系统及控制部分各器件系统连线等。 五、 防火卷帘门系统 1、系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜 2、 系统完成的主要功能 在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到1.8m的位置（特殊部位的卷帘门也可一降到底），如果感温探测器报警，卷帘门才降到底。 3、系统容易出现的问题、产生的原因、处理方法（1）防火卷帘门不能上升下降 原因：可能为电源故障、电机故障或门本身卡住。处理方法：检查主电、控制电源及电机，检查门本身。 （2）防火卷帘门有上升无下降或有下降无上升原因：下降或上升按钮问题，接触器触头及线圈问题，限位开关问题，接触器联锁常闭触点问题。处理方法：检查下降或上升按钮，下降或上升接触器触头开关及线圈，查限位开关，查下降或上升接触器联锁常闭触点 （3）在控制中心无法联动防火卷帘门原因；控制中心控制装置本身故障，控制模块故障，联动传输线路故障 处理方法：检查控制中心控制装置本身，检查控制模块，检查传输线路 六、消防事故广播及对讲系统 1、系统组成扩音机、扬声器、切换模块、消防广播控制柜 2、系统完成的主要功能当消防值班人员得到火情后，可以通过电话与各防火分区通话了解火灾情况，用以处理火灾事故，也可通过广播及时通知有关人员采取相应措施，进行疏散。 3、系统容易出现的问题、产生的原因、处理方法 （1）广播无声原因：一般为扩音机无输出 处理方法：检查扩音机本身 （2）个别部位广播无声 原因：扬声器有损坏或连线松动。处理方法：检查扬声器及接线 （3）不能强制切换到事故广播原因：一般为切换模块的继电器不动作引起 处理方法：检查继电器线圈及触点 （4）无法实现分层广播原因：分层广播切换装置故障 处理方法：检查切换装置及接线 （5）对讲电话不能正常通话原因：对讲电话本身故障，对讲电话插孔接线松动。或线路损坏烟感探测器的工作原理按照烟感的类型（离子型，光电型、红外对射）不同而有所差异。1 离子感烟式探测器是点型探测器，它是在电离室内含有少量放射性物质，可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的导电性。当烟粒子进入电离化区域时，它们由于与离子相接合而降低了空气的导电性，形成离子移动的减弱。当导电性低于预定值时，探测器发出警报。2 光电感烟探测器也是点型探测器，它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。根据烟粒子对光线的吸收和散射作用。光电感烟探测器又分为遮光型和散光型两种。根据接入方式和电池供电方式等的不同，又可分为联网型烟感，独立型烟感，无线型烟感。 3红外光束感烟探测器是线型探测器，它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器。它同前面两种点型感烟探测器的主要区别在于线型感烟探测器将光束发射器和光电接受器分为两个独立的部分，使用时分装相对的两处，中间用光束连接起来。红外光束感烟探测器又分为对射型和反射型两种。温感探测器工作原理温感探测器工作原理主要是利用热敏元件来探测火灾的。在火灾初始阶段,一方面有大量烟雾产生,另一方面物质在燃烧过程中释放出大量的热量,周围环境温度急剧上升。探测器中的热敏元件发生物理变化,从而将温度信号转变成电信号，并进行报警处理。 感温火灾探测器种类较多,根据其感热效果和结构型式可分为定温式,差温式及差定温式三种。电子差定温探测器在设计中一般取两个性能相同的热敏电阻进行搭配，一个放置在金属屏蔽罩内,另一个放在外部,外部的热敏电阻感应速度快, 内部的由于隔热作用感应速度慢。利用它们的变化差异来达到差温报警,同时外部热敏电阻设置在某一固定温度(62为一级灵敏度,70为二级灵敏度,78为三级灵敏度)，达到定温报警的目的。除信号拾取放大整形外,其它的电路组成基本和离子感烟探测器相同。 根据温感探测器工作原理，温感探测器可以分为3类： (1)定温式探测器。定温式探测器是在规定时间内，火灾引起的温度上升超过某个定值时启动报警的火灾探测器。它有线型和点型两种结构。其中线型是当局部环境温度上升达到 规定值时，可熔绝缘物熔化使两导线短路，从而产生火灾报警信号。点型定温式探测器利用双金属片、易熔金属、热电偶热敏半导体电阻等元件，在规定的温度值上产生火灾报警信号 。 (2)差温式探测器。差温式探测器是在规定时间内，火灾引起的温度上升速率超过某个规定值时启动报警的火灾探测器。它也有线型和点型两种结构。线型差温式探测器是根据广 泛的热效应而动作的，点型差温式探测器是根据局部的热效应而动作的，主要感温器件是空气膜盒、热敏半导体电阻元件等。 (3)差定温式探测器。差定温式探测器结合了定温和差温两种作用原理并将两种探测器结构组合在一起。差定温式探测器一般多是膜盒式或热敏半导体电阻式等点型组合式探测器火焰探测器工作原理 工作原理火焰探测器是探测在物质燃烧时，产生烟雾和放出热量的同时，也产生可见的或大气中没有的不可见的光辐射。火焰探测器又称感光式火灾探测器，它是用于响应火灾的光特性，即探测火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器。根据火焰的光特性，目前使用的火焰探测器有三种：一种是对火焰中波长较短的紫外光辐射敏感的紫外探测器；另一种是对火焰中波长较长的红外光辐射敏感的红外探测器；第三种是同时探测火焰中波长较短的紫外线和波长较长的红外线的紫外/红外混合探测器。具体根据探测波段可分为：单紫外、单红外、双红外、三重红外、红外紫外、附加视频等火焰探测器；根据防爆类型可分为：隔爆型、本安型；传感器类型：对于火焰燃烧中产生的0.1850.260微米波长的紫外线，可采用一种固态物质作为敏感元件，如碳化硅或硝酸铝，也可使用一种充气管作为敏感元件，如盖革一弥勒管。对于火焰中产生的2.53微米波长的红外线，可采用硫化铝材料的传感器，对于火焰产生的4.44.6微米波长的红外线可采用硒化铅材料或钽酸铝材料的传感器。根据不同燃料燃烧发射的光谱可选择不同的传感器，三重红外（IR3）应用较广。光学火焰探测器优点:响应速度快，探测距离远，环境适应性好 可靠性高。应用场合高端，石油和天然气的勘探、生产、储存与卸料，海上钻井-固定平台、浮动生产贮存于装卸，陆地钻井-精炼厂、天然气重装站、管道，石化产品-生产、储存和运输设施，油库，化学品，易燃材料储存仓库汽车-制造、油漆喷雾房，飞机-工业和军事，炸药和军需品；汽车-喷漆房医手动火灾报警按钮安装消防手动报警器工作原理在公共场所，如建筑物走道的墙壁上、宾馆楼层服务台附近等比较醒目的地方。当确认火灾发生后，按下按钮上的玻璃面板，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出该报警按钮的编码或位置并发出报警音响。 报警按钮采用现代工艺SMT技术，内置微处理器，随时检测启动按钮的状态是否正常，避免因启动开关的老化造成误报。 报警时有一组无源常开触点输出，可同时驱动声光报警器或其他报警器件。 手动报警按钮采用大红色全塑结构，由底座和按钮面板两个部分组成，安装拆卸简单、方便，连接紧密，便于工程调试及维修更换。 按钮按下后用专用的钥匙进行复位，将钥匙按锁孔位置插入，逆时针旋转45度后可复位按钮。 由火灾报警控制器编程端子或电子编码器进行数字编码，减少了因拨码错误或拨码开关本身老化带来的不可靠因素。采用数字化传输方式，提高了抗电磁辐射能力。药业废品焚烧 。仅供学习与交流，如有侵权请联系网站删除 谢谢7
