化工仪表自动化试题

精品文档

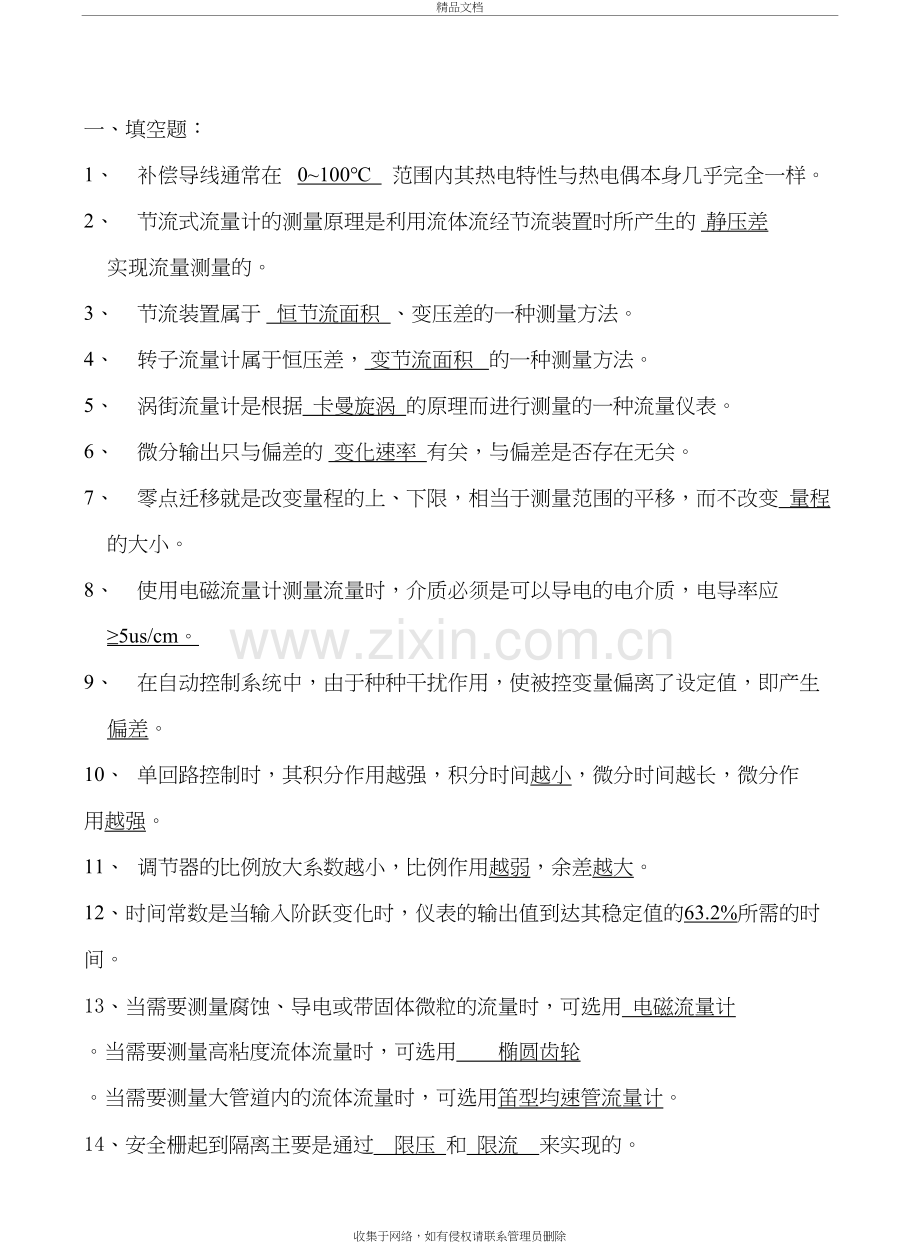

一、填空题：
1、 补偿导线通常在 0~100℃ 范围内其热电特性与热电偶本身几乎完全一样。
2、 节流式流量计的测量原理是利用流体流经节流装置时所产生的 静压差 实现流量测量的。
3、 节流装置属于 恒节流面积 、变压差的一种测量方法。
4、 转子流量计属于恒压差， 变节流面积 的一种测量方法。
5、 涡街流量计是根据 卡曼旋涡 的原理而进行测量的一种流量仪表。
6、 微分输出只与偏差的 变化速率 有关，与偏差是否存在无关。
7、 零点迁移就是改变量程的上、下限，相当于测量范围的平移，而不改变 量程 的大小。
8、 使用电磁流量计测量流量时，介质必须是可以导电的电介质，电导率应 ≥5us/cm。
9、 在自动控制系统中，由于种种干扰作用，使被控变量偏离了设定值，即产生偏差。
10、 单回路控制时，其积分作用越强，积分时间越小，微分时间越长，微分作
用越强。
11、 调节器的比例放大系数越小，比例作用越弱，余差越大。
12、时间常数是当输入阶跃变化时，仪表的输出值到达其稳定值的63.2%所需的时间。
13、当需要测量腐蚀、导电或带固体微粒的流量时，可选用 电磁流量计 。当需要测量高粘度流体流量时，可选用 椭圆齿轮 。当需要测量大管道内的流体流量时，可选用笛型均速管流量计。
14、安全栅起到隔离主要是通过 限压 和 限流 来实现的。
15、JX-300X DCS系统由哪三层通讯网络组成：信息管理网、过程控制网、SBUS总线 。
16、DCS是当前自控的首选设备，它集 计算机技术 、 冗余和自诊断技术 、网络通讯技术 、_自动化技术__于一身。
17、操作站的操作权限分为4个等级 观察员 、 操作员 、 工程师、 特权 。
18、调节规律是调节器的 输入偏差 与 输出 之间成比例的规律，输入偏差⊿x 是指 给定值 与 测量值之间的偏差。
19、在接地电阻中，一般小型用电厂要求小于 4 欧，而一般的大型的用电场合要求小于 1 欧。
20、调节阀前后压差较小，要求泄露量小，一般可选用 单座 阀。
21、调节强腐蚀性流体，可选用 隔膜 阀。
22、噪音较大时，可选用 套筒 阀。
23、CV3000型气动调节阀，其动作的回差带阀门定位器时为 1% ，不带定位器时为 3% ,线性带定位器 ± 1% ，不带定位器 ±5% 。
24、热电偶是利用 热电效应 原理测温的。热电阻是利用 电阻随温度变化 性质测温的。
25、瞬时流量是指 单位时间里流过某一管边截面的流体 。
26、椭圆齿轮流量计适用于 纯净 流量测量，而不适用于 含杂质流体 的测量。
27、评定过渡过程的指标有最大偏差、过渡时间、衰减比、 余差 、振荡周期。
28、比例调节器的放大倍数Kc越大，则比例度越 小 ；调节作用越 强 。
29、按对象静特性选择调节参数时，调节通道放大倍数越大，则克服干扰能力就越_强_。
30、按对象特性选取调节参数时，应使干扰通道的时间常数越 长 越好，而调节通道的应适当 短 一些。
二、计算
1、如图所示，被测介质的密度为ρ1 =0.980 g/cm³ ,变送器为双法兰式，其导压毛细管的硅油密度为ρ2=0.840 g/cm³，h1=0.2 m ,h2=2 m,　　　h3=0.4m,求变送器的量程范围和迁移量并在坐标图上标出相应计算结果。

mA
h3 20
h2 ρ1 ρ2
h1 ρ2
+ － 　　　　　　-30 -20 –10　　4 10　20 30 KPa

2、 如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3
ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围？

-ρ11---
------
+
H1
H2 1 ρ2
H3
