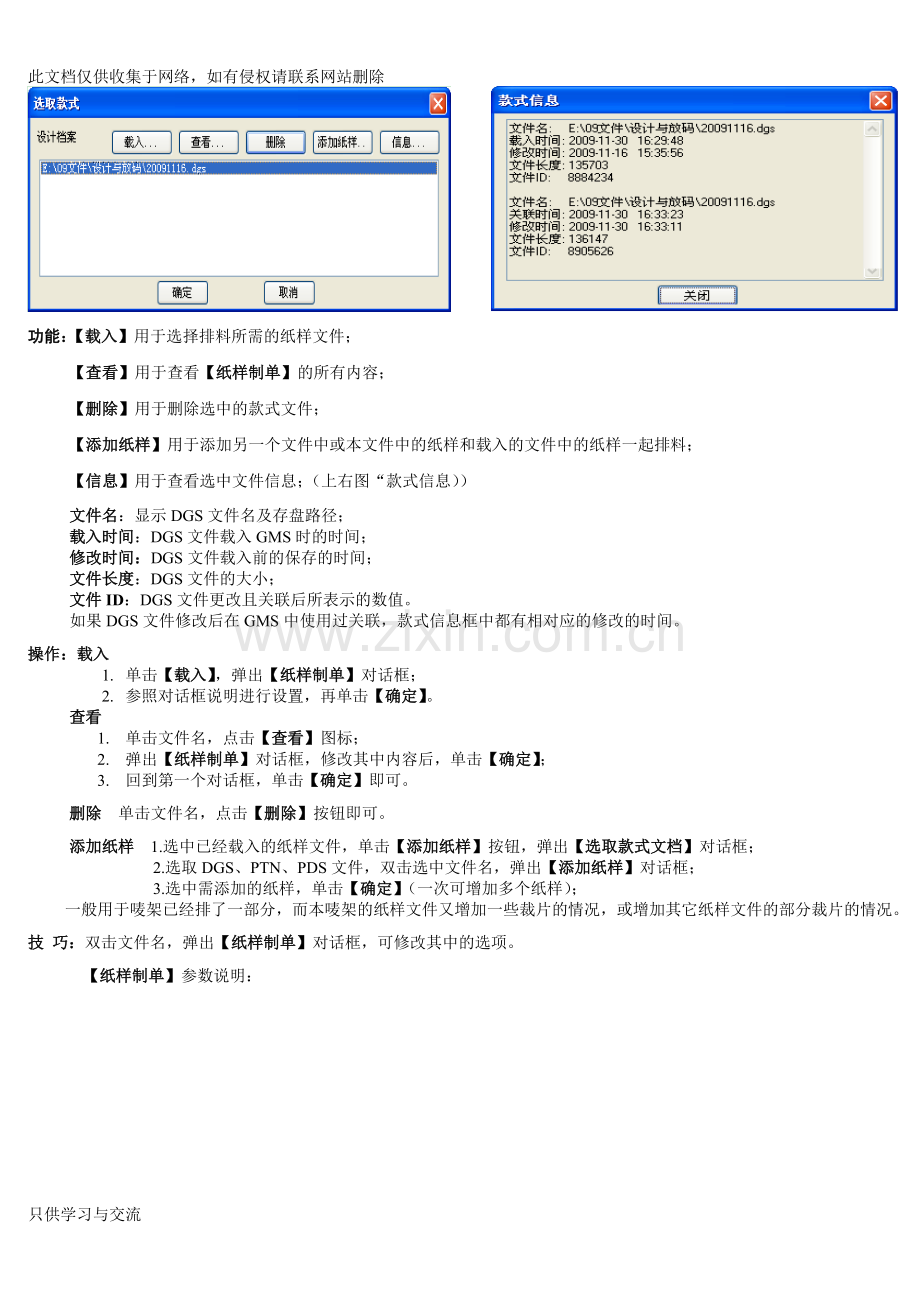

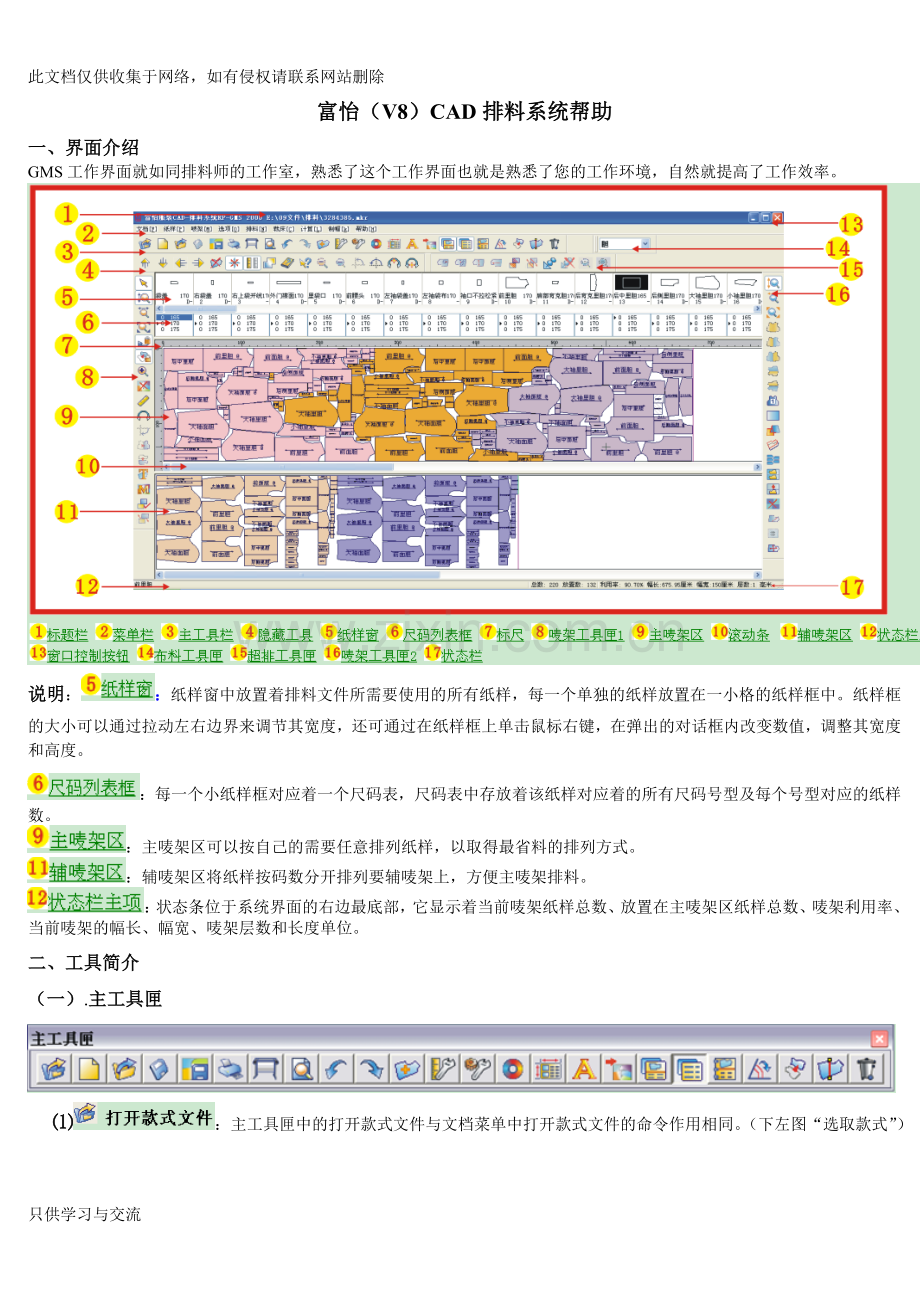

此文档仅供收集于网络，如有侵权请联系网站删除富怡（V8）CAD排料系统帮助一、界面介绍 GMS工作界面就如同排料师的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就提高了工作效率。说明：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应着的所有尺码号型及每个号型对应的纸样数。：主唛架区可以按自己的需要任意排列纸样，以取得最省料的排列方式。：辅唛架区将纸样按码数分开排列要辅唛架上，方便主唛架排料。：状态条位于系统界面的右边最底部，它显示着当前唛架纸样总数、放置在主唛架区纸样总数、唛架利用率、当前唛架的幅长、幅宽、唛架层数和长度单位。二、工具简介（一）.主工具匣 ：主工具匣中的打开款式文件与文档菜单中打开款式文件的命令作用相同。（下左图“选取款式”） 功能：【载入】用于选择排料所需的纸样文件；【查看】用于查看【纸样制单】的所有内容；【删除】用于删除选中的款式文件；【添加纸样】用于添加另一个文件中或本文件中的纸样和载入的文件中的纸样一起排料；【信息】用于查看选中文件信息；（上右图“款式信息）文件名：显示DGS文件名及存盘路径；载入时间：DGS文件载入GMS时的时间；修改时间：DGS文件载入前的保存的时间；文件长度：DGS文件的大小；文件ID：DGS文件更改且关联后所表示的数值。如果DGS文件修改后在GMS中使用过关联，款式信息框中都有相对应的修改的时间。操作：载入1. 单击【载入】，弹出【纸样制单】对话框；2. 参照对话框说明进行设置，再单击【确定】。查看1.单击文件名，点击【查看】图标；2.弹出【纸样制单】对话框，修改其中内容后，单击【确定】；3.回到第一个对话框，单击【确定】即可。删除 单击文件名，点击【删除】按钮即可。添加纸样 1.选中已经载入的纸样文件，单击【添加纸样】按钮，弹出【选取款式文档】对话框；2.选取DGS、PTN、PDS文件，双击选中文件名，弹出【添加纸样】对话框；3.选中需添加的纸样，单击【确定】（一次可增加多个纸样）；一般用于唛架已经排了一部分，而本唛架的纸样文件又增加一些裁片的情况，或增加其它纸样文件的部分裁片的情况。技 巧：双击文件名，弹出【纸样制单】对话框，可修改其中的选项。【纸样制单】参数说明：【纸样档案】其中列出了当前款式文件的路径和文件名；【定单号、款式名称、客户和款式布料】可以输入各自对应的内容，如果在总体资料对话框中已定义这三项的名称，这里就不再需要一个新的名称了；【纸样名称】是用来定义裁片名称的。如果在这改变纸样名称，则原名称被新名称所取代；【纸样说明】是用来给纸样进行补充说明；【每套裁片数】该栏定义在唛架上裁片的数，该数字将以计数器形式被显示在尺码表中。在排样过程中，该数目在逐渐减少，直至所有纸样被排完或唛架被排满为止。如果被定义为0的任何纸样，在排料过程中将不被读取；【布料种类】该项定义纸样的布料类型；【显示属性】可在本栏为纸样定义单片、左、右属性。如果纸样只有一片，则系统默认为单片，如为2等偶数则可选左片或右片；【对称属性】该项定义纸样是否对称。如果纸样数量为2，且对称属性为【是】，那么就会得到左、右各一个的纸样。如果纸样数量为2，且对称属性为【否】，那么你将得到两个一样的纸样；【水平缩水】【水平缩放】【垂直缩水】【垂直缩放】在这里输入缩水后，纸样在放入唛架前就已缩好了水；【纸样代码】该栏用来定义裁片代码。可在该栏定义连续的数字，或代表纸样类型的代号；【号型名称】该栏下显示有各号型的名称。【号型套数】该栏下可以输入本床唛架各号型需要的套数比；【反向套数】纸样布纹线为单向时，在此可输入反向排料的套数；注 意：该对话框的内容，如需显示在唛架上的每个纸样上，那么必须单击【选项】-【在唛架上显示纸样】，弹出【显示唛架纸样】对话框，在其【说明】栏下单击【布纹线上】或【布纹线下】旁的黑三角，在弹出的浮动菜单中选择这些已输入内容的项目。【打印预览】可在打印纸样制单前进行预览；【打印】该命令用于打印纸样制单；“打印选项”中蓝色的为选中的打印内容。【打印设置】该命令用于设置打印纸样制单的内容。 主工具匣中的新建与文档菜单中新建命令作用相同。功能：执行该命令，将产生新的唛架文件。操作：1.单击新建或单击【文档】菜单-【新建】，弹出【唛架设定】对话框，参照对话框说明进行设定；2.单击【确定】，如有未保存唛架，则弹出对话框，询问【是否保存】，选【是】唛架就以原路径保存，弹出【选取款式】对话框；3.单击【载入】，弹出【选取款式文档】对话框，选择DGS或PDS或PTN文件，双击选中文件名，弹出【纸样制单】对话框；4.按照对话框说明进行设置，再单击【确定】；5.回到第一个对话框，单击【确定】即可。【唛架设定】参数说明：【说明】输入与此唛架相关简介，此内容可显示在唛架头或尾中；【选取唛架】该项有效时，允许从【唛架设定】对话框的唛架库表中选取唛架尺寸。上次唛架的尺寸可当作下次唛架的默认尺寸。你可用上面的说明将你认为最常用的唛架说明内容存入唛架库表中；【宽度】在其中输入唛架所需的宽度（布料幅宽）数值用来定义唛架的宽度；【长度】该视窗用来定义唛架长度。该值仅是裁床的最大长度的参考值。你可在排料时按照实际需要随时改变；【缩放】可对已排好的唛架进行缩水或缩放处理；【层数】指在该唛架上一共要铺布料的层数；【料面模式】指面料的铺布方式，单面或相对（合掌）；【纸样面积总计】显示唛架上所有纸样的面积总和；【唛架边界】如果布料有残次边，则在此处定义去掉残次布边的边界区域；【左边界】用来定义唛架边界的左边缘的预留宽度；【右边界】用来定义唛架边界的右边缘的预留宽度；【上边界】用来定义唛架边界的上边缘的预留宽度；【下边界】用来定义唛架边界的下边缘的预留宽度。 主工具匣中的打开与文档菜单中打开的命令作用相同。功能：打开一个已保存好的唛架文档。操作：1.单击打开或单击【文档】菜单-【打开】，弹出【开启唛架文档】对话框；2.选择唛架文档（唛架文档都是.mkr扩展名）按回车键，或按【打开】按钮，或在文件名上双击即可。（下左图） （Ctrl + S） 主工具匣中的保存与文档菜单中保存的命令作用相同。功能：该命令可将唛架保存在指定的目录下，方便以后使用。操作：1.单击保存或单击【文档】菜单-【保存】，如果屏幕上显示的.mkr（唛架）文件已被保存过，则将该文件存在当前路径下的当前档案名下；如果您是第一次存该文件，则会弹出“另存唛架文档为”对话框；（上右图）2.选择恰当的存盘路径；3.在【文件名】文本框内输入唛架文件名，单击保存即可。注意：给文件取名，点保存后，.mkr将自动作为该文件的后缀。存本床唛架功能：对于一个文件，在排唛时，分别排在几个唛架上时，这时将用到【存本床唛架】命令。当存本床唛架时，给新唛架取一个与初始唛架相类似的档案名，只是最后两个字母被改成破折号（-）和一个数字。例如，如果初始档案被命名为2035.mkr，那么其它唛架档案将被命名为2035-1.mkr、2035-2.mkr . 等等，依此类推。操作：1.单击图标，弹出【储存现有排样】对话框；2.在对话框中给所存唛架输入档案名或单击【浏览】选择文件名，单击【确定】。【储存现有排样】参数说明：（下左图） 【浏览】用该按钮为本床唛架指定路径及文件名。【只储存已排料部分】勾选该项后，只储存当前唛架上已排部分，不储存未排部分。不勾选该项，已排和未排纸样都要储存。【所有唛架】勾选该项后，储存所有唛架。不勾选该项，只储存当前唛架。打印功能:该命令可配合打印机来打印唛架图或唛架说明。操作：单击图标，在弹出【打印】对话框，选择对应的打印机型号，按【确定】即可。绘图功能：用该命令可绘制1：1唛架。只有直接与计算机串行口或并行口相连的绘图机或在网络上选择带有绘图机的计算机才能绘制文件。操作：1.单击图标，弹出【绘图】对话框；（最上右图）2.单击【设置】弹出【绘图仪】对话框，在对话框中对当前绘图仪、纸张、预留边缘及绘图仪端口进行设定，选定选项后单击【确定】即可绘图。【绘图】对话框参数说明：如上图【实际尺寸】是指将纸样按1：1的实际尺寸绘制；【绘图比例】点选该项后，文本框激活，在其中可输入绘制纸样与实际尺寸的百分比数；【切割纸样】勾选，用切割机切割时，会将纸样切割下来；【切割边框】勾选，用切割机切割时，会将唛架的边框切割下来；【选页绘图】点击，弹出【选择页绘图】对话框，可以设置绘图的长度或页数；（下左图） 【设置】是指对绘图仪的一些参数的设置，单击弹出【绘图仪】对话框；【绘图仪】参数说明：（上右图）【当前绘图仪】用于选择绘图仪的型号，单击旁边的小三角会弹出下拉列表，选择当前使用的绘图仪名称。【纸张大小】用于选择纸张类型，单击旁边的小三角会弹出下拉列表，选择纸张类型，也可以选择自定义，在弹出的对话框中输入页大小，单击【确定】即可。【纵向】【横向】用于选择绘图的方向。【输出到文件】勾选，可把工作区唛架存储成PLT文件。在绘图中心直接调出PLT文件绘图，这样即使连接绘图仪的计算机上没有服装软件也可以绘图。操作：1.在【绘图仪】对话框，勾选【输出到文件】；2.单击 弹出【输出文件名】对话框，输入文件名，单击【保存】回到【绘图仪】对话框，点击【确定】，回到【绘图】对话框，再次【确定】即可保存。【工作目录】指定当前绘图时的工作路径，即与绘图仪连接的计算机上绘图中心的数据目录。例如，有AB两台计算机，计算机B与绘图仪相连，计算机A要通过网络绘图。选择计算机B-绘图中心-数据目录，选择PLOT文件夹（也可以在富怡服装CAD文件夹中自行建立新文件夹）。在计算机A中工作目录就选择计算机B中的PLOT即可。在本机上绘图，直接选中本机中的PLOT即可。【误差修正】用于校正绘图的出来的尺寸不是实际尺寸；操作： 1.单击【误差修正】弹出【密码】对话框，输入密码后，单击【确定】。需要密码的客户需要向富怡公司咨询；2.弹出【绘图误差修正】对话框：指在幅宽方向填入1m实际绘出的值，指在幅长方向填入1m实际绘出的值；3.在软件中做一个1mX1m的矩形，比如实际绘出的是998mmX998.2mm，那么你就需要在幅宽方向输入998mm,在幅长方向输入998.8mm.单击【确定】即可。特别注意：这一部分不要轻易修改。如果在设计与放码系统中误差修正过，在排料中就不用再修正了。打印预览功能：打印预览命令可以模拟显示要打印的内容以及在打印纸上的效果。操作：单击图标，弹出【打印预览】界面，如满意，单击【打印】按钮即可打印。后退 Ctrl+Z 功能：撤消上一步对唛架纸样的操作。操作:直接单击后退图标，或按键盘组合键Ctrl+Z。前进Ctrl+X功能：返回用后退工具后的上一步操作。操作:直接点击前进图标，或按键盘组合键Ctrl+X。增加纸样功能：可以将选中纸样增加或减少纸样的数量，可以只增加或减少一个码纸样的数量，也可以增加或减少所有码纸样的数量。操作：1.单击尺码表选择要增加的纸样号型；2. 单击图标，弹出【增加纸样】对话框，在对话框内输入增加纸样数量，输负数为减少（下左图）；. 3.勾选所有号型，可为所有码增加数量；4.单击确定即可。单位选择功能：可以用来设定唛架的单位。操作：单击单位选择或单击【唛架】菜单-【单位选择】，弹出【单位选择】对话框，在对话框里设置需要的单位，单击确认即可（上右图）。参数设定功能：该命令包括系统一些命令的默认设置。它由【排料参数】、【纸样参数】、【显示参数】、【绘图打印】及【档案目录】五个选项卡组成。操作：1.单击快捷图标或单击【选项】菜单-【参数设定】，弹出【参数设定】对话框；2.修改完后按【应用】键，或单击另一个选项卡名标，进行修改，全部选定后，再单击【确定】。【排料参数】选项卡说明：（下左图） 【根据虚位显示重叠状态】勾选该选项，纸样加虚位再重叠时，只要虚位重叠纸样就会变色，无颜色填充纸样。【实用料线作为基准线】勾选该选项，手动排料收尾时，唛架右边界会对齐（上右图）。【仅套内纸样对格对条】如果一个码中有几套纸样，对条格勾选该选项时，那么每套纸样可各对各的，大大提高布料利用率。【自动调整重叠纸样】勾选该项内的选项，在手动排料执行勾选动作时，会将重叠纸样自动弹开。【纸样移动步长】用键盘上下左右移动键时，按一次移动键，纸样移动的距离。【纸样旋转角度】用小键盘上的数字键1、3键或Z、C操作时每按一下旋转的角度。【在号型表中单击鼠标排放纸样】勾选后，用纸样选择工具在号型表中单击号型名即可排放纸样，否则需要双击，这个选项可根据个人情况自行选择。【纸样不足时不允许复制操作】勾选在使用复制唛架、复制倒插时，需先为纸样加够数量，数量不够则不能复制。【快捷键旋转纸样始终根椐纸样限定】在“旋转限定”没选中的情况下，不勾选“快捷键旋转样片时始终根据样片限定”，按键盘5键或击鼠标右键时，样片旋转90度；勾选“快捷键旋转样片时始终根据样片限定”，按键盘5键或击鼠标右键时，样片旋转180度。【移动纸样时不需按下鼠标】勾选在移动纸样时，不需按住鼠标就可以将纸样移动到想要移动的位置。【重叠时不放置纸样】勾选【移动纸样时不需按下鼠标】选项后，才可以设置此选项，此选项是勾选后，如果排料时，不能放置重叠的纸样。【纸样参数】选项卡说明：在该选项卡中有默认的剪口长、剪口宽、钮扣半径（针对某一放码版本中没有图元的参数设定），辅助点半径的数据，以及款式载入时的初始套数设定，自动调整布纹线长度可默认为自动加长或自动缩短。【显示参数】选项卡说明：【系统默认字体】单击下拉列表框，单击选择一种字体即为系统的新的默认字体。【窗口尺寸】【纸样窗宽】、【纸样窗高】和【号型表高】等选项，可以在其右面文本框中双击输入新的数据或单击微调按钮修改其默认值。【纸样窗】【显示初始值为0的纸样】纸样制单中如果有数量为0的纸样，在调入排料后，勾选该命令，纸样窗会显示该纸样，号型表会显示纸样数量为0，不勾选该命令，则纸样窗和号型表都不会显示该纸样。【号型表中先显示号型名】勾选后，号型表中的号型编号会排到纸样数量的前面。【显示纸样说明】勾选后，纸样窗纸样上显示纸样名及选择号型。【唛架】【唛架文字在纸样上面】用唛架文字工具写在唛架上的文字，如果勾选唛架文字在纸样上面，则纸样不会挡住文字；反之，文字则会被纸样挡住，这个选项可根据需要选择。【显示折叠纸样的折叠边】勾选后，纸样的折叠边会显示出来。（下左图） 【仅改变当前纸样的重叠状态】这个选项可根据自己的习惯选择，勾选，在排料时，后放下的纸样如果与已放好的纸样重叠，则显示该纸样为蓝色空心状，原有纸样仍然为填充状；不勾选，在排料时，后放下的纸样如果与已放好的纸样重叠，则显示该纸样为蓝色空心状，原有纸样变为红色空心状。（上右图）【按比例显示唛架文字和纸样文字】勾选后，唛架文字和纸样文字根据纸样按比例显示，不勾选则按照字的实际大小显示。【显示幅宽用料线】勾选则显示幅宽用料线。【套号用字母表示】勾选时套号用字母表示，不勾选则用数字表示。【显示前一次的用料线】勾选后，排料时，排完第一次料后，点击保存，再排第二次料时，就可以看到第一次排料的唛架长度线会改变颜色停留在那里，可以跟第二次排料的唛架长度线对比哪一次排料排的好。【用线段显示省、褶】勾选后，省和褶就会用线段显示；不勾选，省就只会显示打孔位和省位，没有省线。【辅助线显示为】可根据自己的需要将辅助线显示为实线、虚线、点线、点划线、原线型。【状态栏主项】点击文本框旁边的三角按钮，会出现很多个选项，可根据需要，勾选，让状态栏显示出来。【绘图打印】选项卡说明：【剪口和边线合并（所有的剪口转换成V形剪口）】勾选，唛架连接裁床时边线上不是V形剪口都以V形剪口裁剪，否则还是以原剪口形状裁剪；【统一裁床的剪口深度、宽度】勾选，可统一设置绘图时剪口深度、宽度；【彩色打印】勾选，则可进行彩色打印。【绘唛架边框】勾选，可按唛架的长和宽绘出唛架边框。【唛架说明绘在前面】勾选，可将唛架的说明绘在前面，反之则在绘完唛架后再绘出说明。【切割纸样时绘边线】勾选，切割机切割纸样时，会把边线绘下来，如果不勾选，切割时就按边线切割，不会再绘边线出来。【在一页内切割纸样】如果有一个纸样排料时正好排在第一页和第二页中间，勾选后，绘图时则不会把排在第一页的一半纸样绘出来，而是将整个纸样往后排到第二页再绘出来。【仅绘边界内的条格线】勾选，会绘出纸样边界内的条格线。【画完所有纸样再切割】勾选，会先绘出纸样的线，再切割纸样。【使用软件虚线】勾选，如果绘图仪本身不能画虚线，就用软件给纸样先画好虚线，绘图时就能绘出虚线。【辅助线绘图为】可根据自己的需要将辅助线绘为实线、虚线、点线、点划线、原线型。【层覆盖边线绘图】可根据自己的需要将层覆盖边线绘成实线、虚线、点线、点划线或不绘。【绘图打印时检测】【有无未排纸样】、【辅唛架有无纸样】、【纸样对称属性】、【纸样是否为同一布料】四个选项，可按需为勾选，勾选后，绘图打印前会自动检测提示可否打印。【虚线间隔】【固定段长度】固定段是为了保证切割更准确所必须的部分，一般选用虚线、点线、点划线等几种方式固定，在这里我们可以设定这段线所需长度。【切割段长度】设定每切割一次的长度。【说明】单击文本框旁的三角按钮可在弹出的下拉列表中选择说明内容，该内容将被显示在打印或绘图的边界。需要特殊说明的是该栏还可编辑文本，可进行换行，删除，直接输入文字等，在下面预览栏内可看到结果。【档案目录】选项卡说明：（下左图） 【设定档案存储目录】勾选，则可将所有文件保存到指定目录内，不会由于操作不当找不到文件。选用本项后，纸样就不能再存到其他目录中，系统会提示您一定要保存到指定目录内，这时只有选择指定目录才能保存。【存盘时同时备份】勾选，在手动存盘时，同时在指定路径下再备份。备份的文件只存储最后一次保存的，每次备份的都会替换前一次备份的文件。颜色 功能：该命令为本系统的界面、纸样的各尺码和不同的套数等分别指定颜色。操作：单击主工具匣图标或单击【选项】菜单-【颜色】，弹出【选色】对话框。【选色】参数说明：（上右图）1.为一般物件选择颜色：.单击【一般物件】；.在【物件名称】下的带滑块的选框中，拖动滑块，并单击选中某一物件；.单击颜色块，为该物件选中一种颜色；.单击【确认】按钮即可完成这些设置；2.为尺码选择颜色：.单击选中【码数】；.拖动滑块，并单击选中某一名称，选中名称将显示在【物件名称】文本框中；.如果该框内没有所需的名称，可单击【增加】，【物件名称】文本框内即增加一个“？”用键盘输入尺码名称；.单击颜色块，为该尺码选中一种颜色；.单击【确认】按钮即可完成这些设置；3.定义件套名称和颜色的方法：.单击【码数】；.在【物件名称】文本框内输入尺码名称，也可以拖动滑块，并单击选中某一号码；.单击【件套】；.在【物件名称】文本框内输入件套的名称；.单击【增加】按钮；.单击颜色块，为该件套选中一种颜色；.按【增加】；.在调色板中为第二件套选色，直至为所有件套选好色；.单击【确认】按钮。4.改变纸样窗的颜色的方法：.单击【纸样窗款式】；.按【增加】；.单击颜色块，选中一种颜色；.单击【确认】按钮；.要改成其它颜色，直接再点击其它颜色，新的颜色就会代替旧的颜色。技巧：双击任一色块可弹出更多的颜色，在此可以进行自定义颜色。定义唛架 Ctrl+M功能：该命令可设置唛架(布封)的宽度、长、层数、面料模式及布边。操作：单击图标，或单击【唛架】菜单-【定义唛架】，弹出【唛架设定】对话框，在对话框内可以对唛架进行设定。【唛架设定】参数说明：【说明】：是用来填写唛架说明文字，输入资料后，在【参数设定】里的【绘图打印】的【说明】文本框旁边的三角按钮里勾选【唛架说明】，则打印时，就可以将唛架说明打印出来。【选取唛架】：勾选后，可在【说明】下方的【宽度】、【长度】里选择一个参考唛架的大小。【宽度】：设定唛架的宽度，即面料的幅宽。【长度】：设定唛架的长度，即面料的幅长。【层数】：拉料的层数。【料面模式】：可选【单向】或【相对】，选【相对】时旁边的【转折方式】会变成可选模式，可按需要选择上、下、左三个方向。【唛架边界】：实际面料有时边不齐，有些用不到，就要在此设边界。字体功能：该命令可为唛架显示字体、打印、绘图等分别指定字体。操作：1.单击字体设定或单击【选项】菜单-【字体】；2.弹出【选择字体】对话框；3.在左边的选框里选择要设置字体的选项；4.点击右边的【设置字体】弹出字体对话框，设置好所需的字体，点确定；5.可在【字体大小限定】里面限定字体的大小；6.勾选【忽略小于指定值】的文字，在旁边设定大小；7.点【确定】即可；8. 如果单击【系统字体】，系统会选择默认的宋体、规则、9号。说明：绘图仪字体：指用绘图仪绘图时布纹线上下的信息字体；唛架说明绘图字体：指用绘图仪绘图时唛架头或尾显示的幅长、幅宽、套数等的字体参考唛架功能：打开一个已经排列好的唛架作为参考。操作：1.单击参考唛架或单击【唛架】菜单-【参考唛架】，弹出【参考唛架】对话框；2.点击对话框中的图标，弹出【开启唛架文档】对话框；3.在对话框里选择打开要参考的唛架，可用来参考排列。纸样窗 功能：用于打开或关闭纸样窗。操作：该工具图标凹陷时，打开纸样窗，该工具图示凸起时，关闭纸样窗。尺码列表框功能：用于打开或关闭尺码表。操作：该工具图标凹陷时，打开尺码表，该工具图示凸起时，关闭尺码表。注意：只有纸样窗口打开时该图标才能被激活。纸样资料 Ctrl + I该命令包括三个选项卡：A纸样资料功能：放置着当前纸样当前尺码的纸样信息，也可以对其做出修改。操作：1.单击号型表中纸样的某一号型；2.单击纸样资料或单击【纸样】菜单-【纸样资料】；3.默认显示该选项卡，该项中有开样或放码系统中已定义好的纸样信息，查看这些内容，并可根据情况在排料前进行修改，排料将会按照修改的信息进行；4.单击【采用】，该项内容被确认，单击【关闭】。技 巧：不关闭该对话框，也可以在纸样窗或尺码表中选择下一个将要做改变的纸样或尺码；该选项卡只对所选纸样的所选号型的信息有效。【纸样资料】选项参数说明：【定单号】、【款式名称】、【号型名称】、【布料名称】这四项在开样或放码系统的款式资料和纸样资料中已经设定，如果没有可在载入时的【纸样制单】对话框中输入或修改，在本对话框不能修改。【纸样名称】【纸样代码】【纸样说明】这三项在开样或放码系统的款式资料和纸样资料中已经设定，可在载入时的【纸样制单】对话框中输入或修改或在本对话框中修改。【面积】指纸样面积。【周长】指纸样的周长。【虚位】 排料时，两个纸样需要有间隔时，可以在此用虚位来设置。矩形虚位，一般用来做绣花裁片。【纸样数量】指该纸样该号型的纸样数量。可以改变其数量，按【采用】键后尺码表中显示新数量。【层数】是指铺布的层数，该参数可用定义唛架进行设定或修改。【剩余数】指所选的某一号型纸样未排到唛架上的纸样数量。【纸样属性】用来定义纸样是单片，左片，右片，成对，以及折叠方式的。1.如果相同纸样的数目是2，并且定义为成对，那么你将得到左，右各一个的纸样，选择左表示当前纸样为左片，另一片为右片；2.如果相同纸样的数目是2，但成对无效（不勾选），那么将得到两个一样的纸样。【折叠】 勾选【上】或【下】时，选项指定纸样能被上或下折叠；当对圆桶唛架进行排料时，有些纸样可沿唛架左边缘或右边缘折叠。而勾选【左】或【右】时，选项指定纸样能被左或右折叠。【排样限定】在排样过程中，为了得到较高的布料利用率而旋转纸样，以获得纸样在唛架上的最佳放置方式。这里可以选择【任意】选项，表示该纸样可以任意旋转。该项一般不勾选，因为一般纸样都要考虑纱向。还可以勾选【允许翻转】选项，表示该纸样在排料的过程中可以进行翻转。但有些情况，你也许并不希望旋转纸样，比如该纸样所用的布料有倒顺毛，不能改变方向，或者有严格的对格对条的需要，这时你可为纸样指【单向】限定，固定该纸样的方向。当指定【双向】旋转时，纸样可按180度的增量旋转，指定【四向】旋转时，纸样可按90度的增量旋转。【自动排料】【一般】是指在自动排料时按【排料】-【自动排料设定】中的优先次序设定排放；【最后】是指在自动排料时，将所选纸样最后放置在唛架上；【锁定纸样】是指在自动排料时，所选纸样将不被排放在唛架上。B全部尺码资料:该选项卡可同时设置所选纸样的所有尺码属性。该项与【纸样资料】选项卡的许多选项相同，请参阅【纸样资料】选项卡的说明。注意：该选项卡内容对所选纸样的每一个号型有效。C纸样总体资料:当要使一个文件中所有纸样数据同时发生变化时，可在纸样总体资料选项卡中输入数据，从而对该文件的每一个纸样的每一个号型起作用。与前两个选项卡相比，其内容有许多相似的地方，现在着重介绍以下几个不同的选项：【仅设定当前尺码】勾选该选项有效，在尺码列表框中选择一个号型，再回到该选项卡中编辑，按【采用】键后，仅是对所选择的号型的所有纸样起作用。例如，先勾选【仅设定当前尺码】选项，再单击任意一纸样的任意一个号型，然后在【纸样总体资料】选项卡中的纸样数量栏中把数量变成2，则会看到当前号型的所有纸样的纸样份数都变成2。【每平方毫米重量】用该选项来定义布料重量。从而计算出按照所有号型的纸样剪裁下来的布料的总重量。如输入不同的每平方毫米重量，再选择【重算】命令将重新计算出来上面信息栏中的值。注意：在纸样数量、排样限定和自动排料中每编辑完一项，按一次【采用】键。【关闭】：完成所有的设置后按【关闭】钮关闭该选项卡。（21）旋转（复制）纸样功能：可对所选纸样进行任意角度旋转，还可复制其旋转纸样，生成一新纸样，添加到纸样窗内。（注：若所选纸样尚未排放到唛架上，则可对该纸样进行直接旋转，可以不复制该纸样，若所选纸样已排放到唛架上，则只能对其进行旋转复制，生成相应新纸样，并将其添加到纸样窗内）操作：1.单击纸样窗选需要旋转的纸样；2.单击旋转纸样或单击【纸样】菜单-【旋转纸样】，弹出【依角旋转纸样】对话框；3.若要旋转并复制纸样，选中【纸样复制】；4.在旋转角度框中输入要旋转的角度值；5.在旋转方向栏下选择顺时针或逆时针旋转选项；6.若要使该纸样的所有尺码纸样都旋转，则选中【所有尺码】选项。否则只使所选纸样的一个尺码的纸样旋转；7. 单击【确定】，完成纸样的旋转。（下左图） （22）翻转纸样功能：用于将所选中纸样进行翻转。若所选纸样尚未排放到唛架上，则可对该纸样进行直接翻转，可以不复制该纸样，若所选纸样已排放到唛架上，则只能对其进行翻转复制，生成相应新纸样，并将其添加到纸样窗内。操作：1.在尺码列表栏内单击需要翻转的纸样；2.单击翻转纸样或单击【纸样】菜单-【翻转纸样】，弹出【翻转纸样】对话框；3.若要复制纸样，则点中【纸样复制】选项；4.在翻转方向属性栏中有【上下翻转】和【左右翻转】两选项，选择一个所需选项；5.若要使该纸样的所有尺码纸样都翻转，则点中【所有尺码】选项；6. 单击【确定】即可。（上右图）（23）分割纸样 功能：将所选纸样按需要进行水平或垂直分割。在排料时，为了节约布料，在不影响款式式样的情况下，可将纸样剪开，分开排放在唛架上。操作：1.在纸样窗内选择需要分割的纸样；2.单击分割纸样或单击【纸样】菜单-【分割纸样】，弹出【剪开复制纸样】对话框；3.选择水平剪开或垂直剪开；4.若要把纸样不等量剪开纸样，去掉【对半剪开】勾选项，使纸样可以自由选择剪开的位置；5.用鼠标单击右边纸样上要分割的位置，红色【+】光标，会定在鼠标点击的地方，同时【剪开线位置】的【X】【Y】中也会显示出分割的位置；也可以在【剪开线位置】的【X】【Y】中，输入具体的量来定剪开线的位置；6.在【缝份】文本框中输入缝份量；7. 若要把纸样等量对半剪开纸样，可选择【对半剪开】选项；8. 单击【确定】，完成剪开纸样。（下左图） （24）删除纸样功能：删除一个纸样中的一个码或所有的码。操作：1.选择要删除的纸样；2.点击删除纸样或点击【纸样】菜单-【删除纸样】，弹出对话框；（上右图）3.点击是就可以删除这个纸样所有码的纸样；4.点击否则只删除当前选择码的纸样。（二）唛架工具匣1功能：用于选择及移动纸样。操作：1.选择一个纸样：用纸样选择工具单击一个纸样；2.选择多个纸样：用纸样选择工具在唛架的从空白处拖动，使要选择的纸样包含在一个虚线矩形框内，释放鼠标。或按住Ctrl键用鼠标逐个单击所选纸样；3.框选多个纸样：一次框选尺码表内的纸样拖动，可以是全部也可以是某个样处片的某个号型，击右键，则可以将框选的纸样自动排料。4.移动：用纸样选择工具单击纸样，按住鼠标再拖到所需位置处释放鼠标即可。5.右键拉线找位：用该工具在纸样上按住右键向目标方向拖动并松手，选中纸样即可移至目标位置；6.击右键：纸样份数为偶数，属性为对称，当放在工作区的纸样少于该纸样总数的一半时，用右键点击纸样，纸样会旋转180度，再击右键纸样翻转，再击右键，旋转180度，再击右键，纸样翻转7.将工作区的纸样放回纸样窗：用纸样选择工具双击想要放回纸样窗的纸样，纸样自动回到纸样窗，可以框选对多个纸样进行操作。默认状态下，纸样选择图标为选中状态，在选中其它工具的状态下，按住空格键可切换成纸样选择工具的选中。技 巧：1.如果要把唛架上的一个纸样放入到唛架上的另一处空白位置（空白位置的面积大于纸样），可以在该纸样上单击右键不松手，拉动鼠标到该空白位置后，松开右键，这时将看到该纸样，自动紧靠着其他纸样放入了空白位置。2.用该工具自动排料时，按Ctrl键，双击某纸样的某号型，可以将这个纸样的这个号型的所有纸样，一起放入主唛架区（一次最多放一排）；按Shift键，双击某纸样的某号型，可以将该纸样的选中号型的所有纸样按布料宽度能排入这个纸样数的最大量，将纸样放入主唛架区，如果这个号型排料后，还有空位能排料进入其它号型的纸样，系统会自动调入（如，最多能排3个纸样，而这个号型只有2个纸样，就会自动将其它号型中最适合的1个纸样加进去）。操作：用左键单击图标，主唛架就以宽度显示在可视界面。功能：主唛架的全部纸样都显示在可视界面。操作：用左键单击，单击【选项】菜单-【显示唛架上全部纸样】，主唛架的全部纸样都显示在可视界面。功能：主唛架的整张唛架都显示在可视界面。操作：用左键单击，或单击【选项】菜单-【显示整张唛架】，主唛架的整张唛架都显示在可视界面。功能：该命令是限制唛架工具1中依角旋转工具、顺时针90旋转工具及键盘微调旋转的开关命令。操作：1.单击旋转限定，图标凹陷，或勾选【选项】菜单-【旋转限定】；2.系统将读取【纸样资料】对话框中【排样限定】中有关排料方向的设定，纸样布纹线为双向时，用纸样工具在纸样上击右键纸样可旋转180度；纸样布纹线为四向或任意时，用纸样工具在纸样上击右键纸样可旋转90度；3.再单击，图标凸起，纸样可用中点旋转、边点旋转工具随意旋转。技巧：1.数字键盘的1（顺时针）或3（逆时针）的用法：在该工具凸起的情况下，将选中的纸样进行微调，每按一次1或3后旋转一定的角度，该角度的设定可在【选项】-【参数设定】-【纸样旋转角度】中输入数值即可；在该工具凹陷时不可旋转；2.数字键5（90旋转）的用法 纸样属性不成对时，在该工具凹陷时，纸样作垂直翻转；在凸起的情况下，纸样可作任意方向的90旋转。功能：该命令是用于控制系统是否读取【纸样资料】对话框中的有关是否【允许翻转】的设定，从而限制唛架工具匣1中垂直翻转、水平翻转工具的使用。操作：1.单击，图标凹陷，或单击勾选【选项】-【限定翻转】。2.系统将读取【纸样】菜单-【纸样资料】对话框中【排样限制】中是否【允许翻转】的设定。3.再单击，图标凸起，非成对纸样可随意翻转。技 巧：1.数字键 7（垂直翻转）和 9（水平翻转）的用法：在该工具凹陷时，如果【纸样】-【纸样资料】中【纸样数量】为【1】和【纸样属性】为【单片】时，不起翻转作用。2.在【纸样】-【纸样资料】中【纸样数量】为【2】和【纸样属性】为【成对】时，该工具在凹陷和凸起的情况下，数字键 7 和 9 都可以起翻转作用。功能：该命令可对唛架的指定区域进行放大、对整体唛架缩小以及对唛架的移动。操作：1.单击图标；2.在要进行放大的区域上单击或框选然后释放鼠标；3.在放大状态下，击右键可缩小到上一步状态；4.按住右键不松手可对唛架的移动技巧：在选中“纸样选择”工具的情况下，按住空格键可切换成“放大显示”工具的选中。 Ctrl + C功能：用该命令可将唛架上所有纸样从唛架上清除，并将它们返回到纸样列表框。操作：1.单击唛架工具匣1图标，或单击【唛架】菜单-【清除唛架】；2.弹出提示对话框，选【是】则清除唛架上所有纸样，选【否】则不清除。（下右图）功能：该命令可测量唛架上任意两点的距离。操作:1.单击测量工具；2.在唛架上，分别单击要测量起点、终点；3.测量所得数值显示在状态栏中，DX为水平位移、DY为垂直位移、D为两点间连线距离。功能：在旋转限定工具凸起时，使用该工具对选中纸样设置旋转的度数和方向。操作：选中纸样，单击唛架工具匣1图标或单击【纸样】菜单-【旋转唛架纸样】，弹出对话框，在对话框里输入旋转的角度点击旋转方向，选中的纸样就会做出相应的旋转（上页右图）。功能：【纸样】-【纸样资料】-【纸样属性】，排样限定选项点选的是【四向】或【任意】时；或虽选其他选项，当旋转限定工具凸起时，可用该工具对唛架上选中纸样进行90度旋转。操作：选中纸样，单击图
