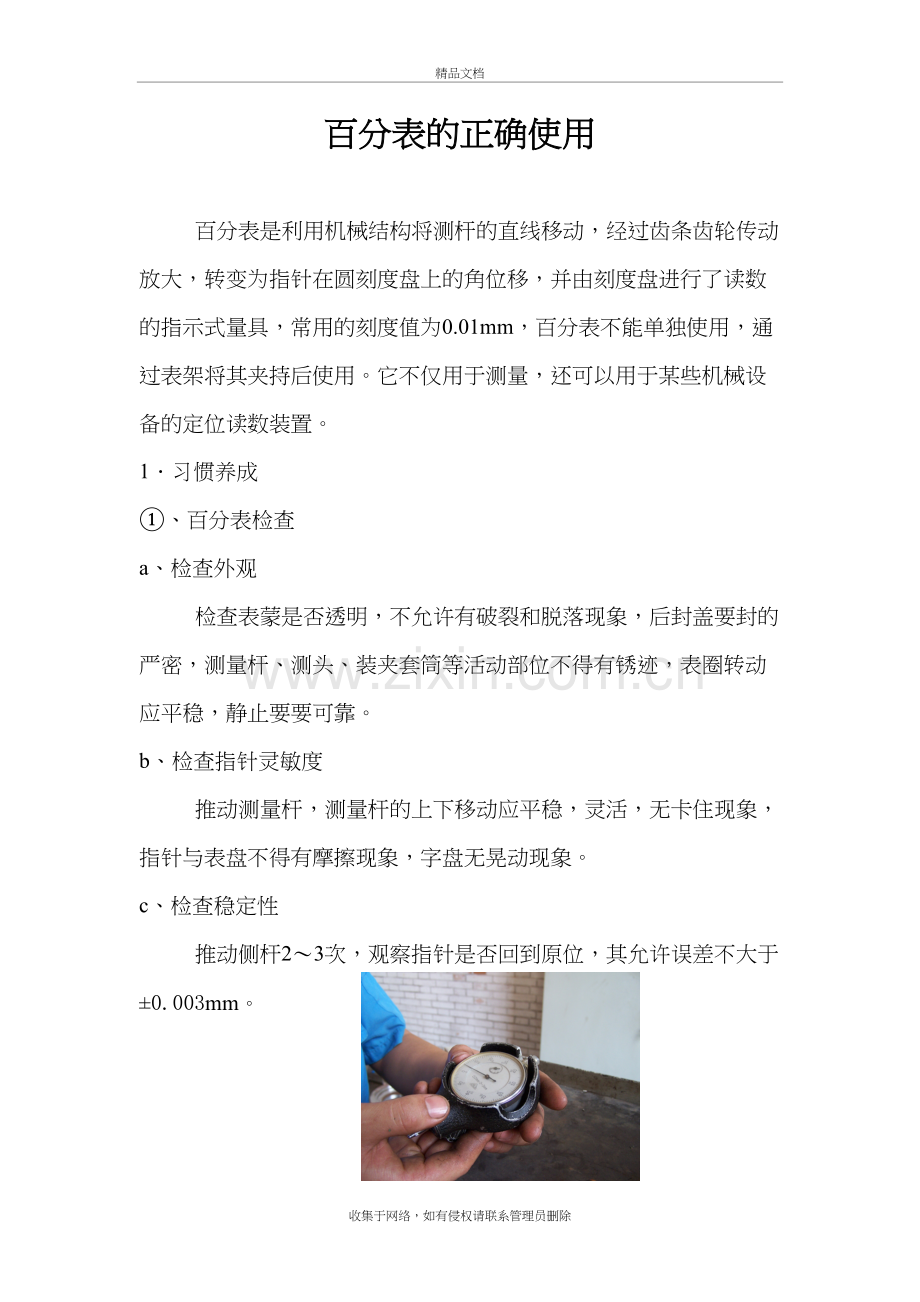

内径百分表的正确使用精品文档百分表的正确使用百分表是利用机械结构将测杆的直线移动，经过齿条齿轮传动放大，转变为指针在圆刻度盘上的角位移，并由刻度盘进行了读数的指示式量具，常用的刻度值为0.01mm，百分表不能单独使用，通过表架将其夹持后使用。它不仅用于测量，还可以用于某些机械设备的定位读数装置。1习惯养成、百分表检查a、检查外观检查表蒙是否透明，不允许有破裂和脱落现象，后封盖要封的严密，测量杆、测头、装夹套筒等活动部位不得有锈迹，表圈转动应平稳，静止要要可靠。b、检查指针灵敏度推动测量杆，测量杆的上下移动应平稳，灵活，无卡住现象，指针与表盘不得有摩擦现象，字盘无晃动现象。c、检查稳定性推动侧杆23次，观察指针是否回到原位，其允许误差不大于0.003mm。2正确的测量方法（内径百分表）内径百分表测量孔径是一种相对的测量方法。测量前应根据被测孔径的尺寸大小，在千分尺或环规上调整好尺寸后才能进行测量。所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差。它的测量范围分为：1018、1835、3550、50100、100160、160250、250450。用外径百分尺调整尺寸 用环规调整尺寸、准备过程a、 首先根据被测孔径的公称尺寸，选择内径百分表的测量范围。b、 把百分表的装夹套筒擦净，小心地装进表架的弹性卡头中，并使表的指针转过半圈左右（0.5mm），俗称“压表”，用锁母紧固弹性卡头，将百分表锁住。注意，拧紧锁母时，用力适中，以防止将百分表的套筒卡变形。c、 根据被测孔径的公称尺寸，选取一个相应尺寸的可换测头，并装到表杆上，其伸出的长度可以调节，用卡尺调整到两测头（活动测量头）之间的长度尺寸比被测孔径的公称尺寸大0.5mm左右，并紧固可换测头。d、 根据被测量尺寸，选取校对环规，（当没环规时，也可以用外径千分尺）校对百分表的“0”位。校对“0”位的方法分别将测头、定位护桥和环规的工作面擦净后用手按动几次活动测头，检查百分表的灵敏度和示值变动量。符合要求时即可进行校对“0”位操作。用左手握住表杆手柄部位，右手按下定位护桥，把活动测头压下，放入环规内。活动测头放入环规后，前后摆动手并将固定侧头压入校对环规内，并摆动几次找出指针的拐点（即百分表指针旋转方向变化的那一点），转动百分表刻度盘，使“0”线与指针的“拐点”处重合。然后再摆动几次表杆，以确定“0”位是否已校对准确。、测量操作测量时，操作内径百分表的方法与校对其“0”位的方法相同，把测头放入被测孔内后（注：用左手指将活动测量头压下，放入被测孔内），轻轻前后摆动几次，观察指针的拐点位置。如果指针恰好在“0”位处拐回，则说明被测孔径与校对环规的孔径相等，当指针顺时针（俗称：升表）方向转动超过“0”位时，则说明被测孔径小于校对环规的孔径。当指针逆时针（俗称：降表）方向转动未到“0”位，则说明被测孔径大于校对环规的孔径。测量时，用环规校对的“0”位刻线是读数的基准。指针的拐点位置，不是在“0”位的左边，就是在“0”位的右边，读数时要认真仔细，不要把正、负值搞错。a、 孔的圆度测量如果要测量孔的圆度，应在孔的同一径向截面内的几个不同方向上测量b、 孔的圆柱度测量如果要测量孔的圆柱度，应在孔的几个径向截面内（上、中、下）测量c、 误差值所测量的最大读数值与最小读数值之差的一半，即为圆度及圆柱度误差。3、保养使用时，按动活动测量头时，用力不能过大，在全部使用过程中，不得使灰尘、油污、水等进入百分表和内径百分表的手柄，主体内，不用时放置到安全位置，决不允许与刀具、及其他物品堆放在一起，用毕擦净后，放入盒内的固定位置，在干燥的地方保存。收集于网络，如有侵权请联系管理员删除
