实验二 单片机I/O口的使用
一、实验名称：单片机I/O口的使用
二、实验目的
1.掌握在Keil环境下建立项目、添加、保存源文件文件、编译源程序的方法；
2.掌握运行、步进、步越、运行到光标处等几种调试程序的方法；
3.掌握在Proteus环境下建立文件原理图的方法；
4.实现Proteus与Keil联调软件仿真。
三、使用仪器设备编号、部件及备件
1.实验室电脑；
2.单片机实验箱。
四、实验过程及数据、现象记录

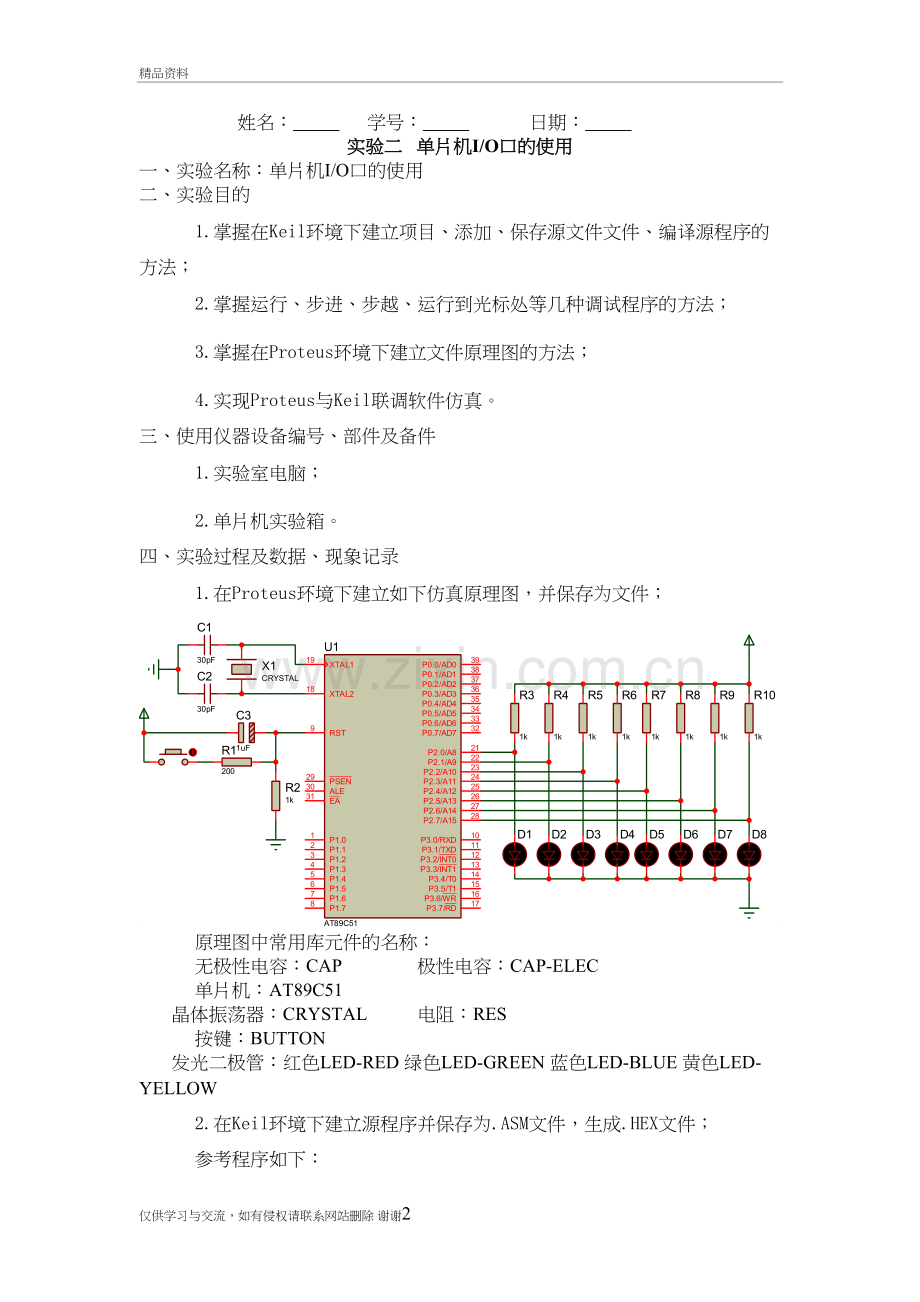

1.在Proteus环境下建立如下仿真原理图，并保存为文件；

原理图中常用库元件的名称：
无极性电容：CAP 极性电容：CAP-ELEC 单片机：AT89C51
晶体振荡器：CRYSTAL 电阻：RES 按键：BUTTON
发光二极管：红色LED-RED 绿色LED-GREEN 蓝色LED-BLUE 黄色LED-YELLOW
2.在Keil环境下建立源程序并保存为.ASM文件，生成.HEX文件；
参考程序如下：
ORG 0000H
LJMP MAIN
ORG 0100H
MAIN: MOV A,# H
LOOP: MOV P2,A

CALL DELAY
SJMP LOOP
DELAY: MOV R1,# H
DL1: MOV R2,# H
DL2: MOV R3,# H
DJNZ R3,$
DJNZ R2,DL2
DJNZ R1,DL1
RET
END
将以上程序补充完整，流水时间间隔为50ms。
3.将.HEX文件导入仿真图，运行并观察结果；
4.利用Keil软件将程序下载至实验箱，进行硬件仿真，观察实验结果。
五、实验数据分析、误差分析、现象分析
现象：进行软硬件仿真时，观察到8支LED发光二极管流水发光。
六、回答思考题
1.如何让改变流水方向？
2.若将R3至R10上拉电阻省略，8支LED还能正常发光吗？
3.如果将LED接到P0口与接到P2口硬件设计时应注意什么问题？

Keil软件建立项目的方法：
1. 新建项目
2. 新建文件
3. 添加文件
4. 设置选项
5. 重建所有目标文件
6. 调试仿真
