防雷资料加油站.doc

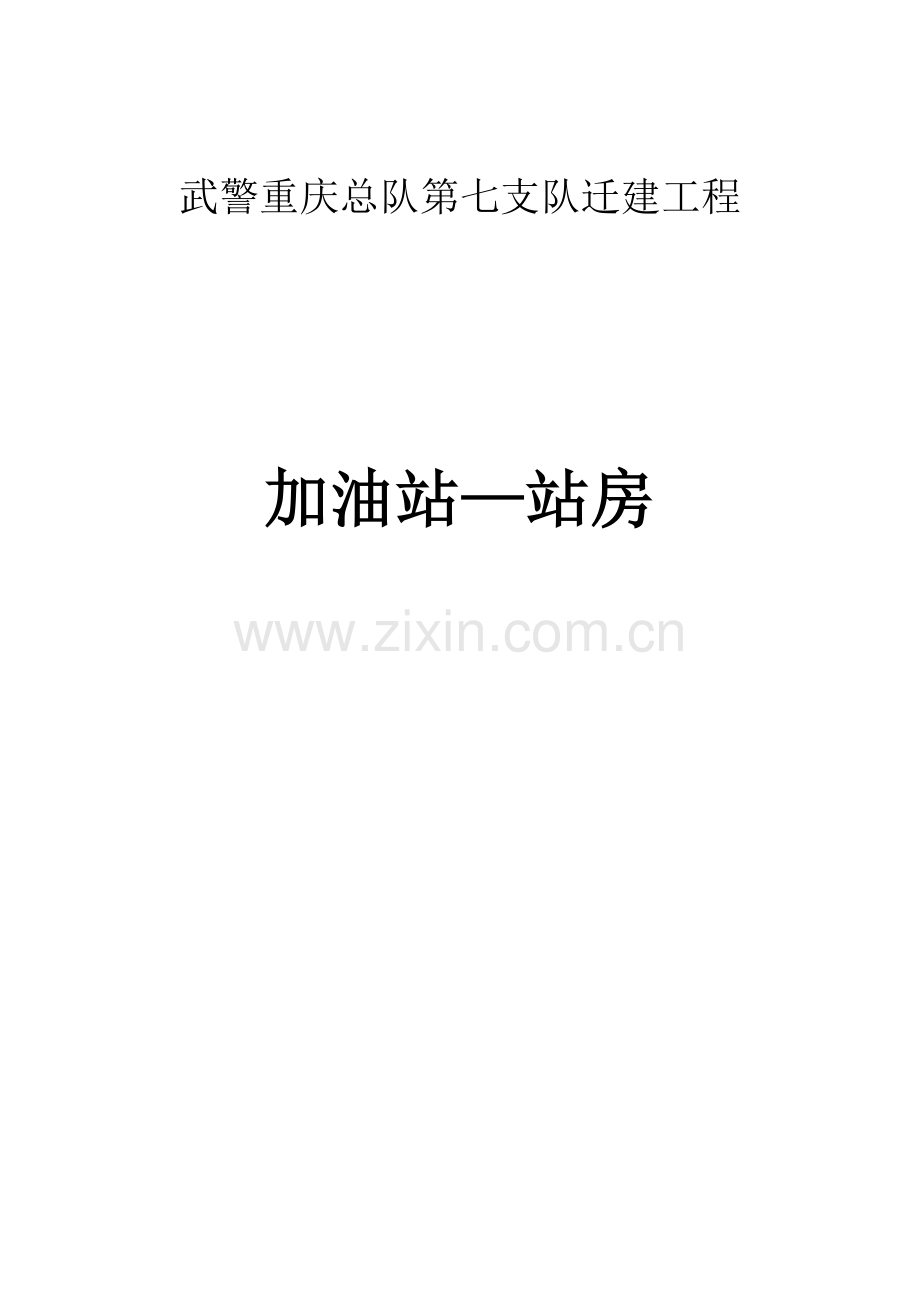

武警重庆总队第七支队迁建工程

加油站—站房

重庆市新建建（构）筑物

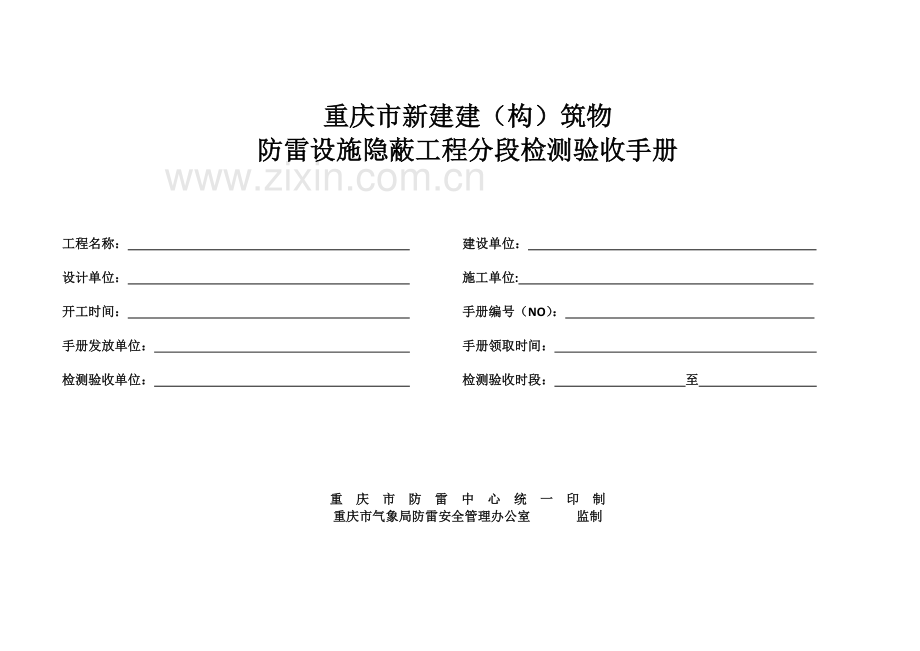

防雷设施隐蔽工程分段检测验收手册

工程名称： 建设单位：

设计单位： 施工单位:

开工时间： 手册编号（NO）：

手册发放单位： 手册领取时间：

检测验收单位： 检测验收时段： 至

重 庆 市 防 雷 中 心 统 一 印 制
重庆市气象局防雷安全管理办公室 监制

1.桩
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
桩类型：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
01
利用系数

02
桩深

03
桩直径

04
桩主筋直径

整改意见

施工单位检测员：
05
利用主筋数

06
单桩接地电阻平衡度

07
土壤电阻率

整改结果：

监理:
08
地下水位

09
四置距离

c.附图及说明：

2.其它接地体
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
接地体类型：
人工接地体

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
10
材型、规格
—40×4热镀锌扁铁

11
埋设深度
1m

12
接地体与桩主筋连接
利用Φ12热镀锌圆钢将—40×4热镀锌扁铁(人工接地体引出线)及承台内2根Φ16的底板钢筋和2根Φ16螺纹钢桩主筋跨接双面焊接，焊接长度为120mm

13
接地体与引下线主筋连接
利用Φ12热镀锌圆钢将用作引下线2根Φ16螺纹钢柱主筋与接地体（—40×4热镀锌扁铁）搭接双面焊接，焊接长度为120mm。

整改意见

施工单位检测员：
14
接地体埋设方式
1.水平接地体：采用—40x4热镀锌扁铁在建筑物四周距外墙1.9m埋地暗敷作为人工接地体，埋设深度距地坪1.0m。

整改结果;

监理：
c.附图及说明：

承台与人工接地体及引下线的连接 承台与人工接地体及引下线的连接大样

人工接地体的敷设方式
3.承台
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
承台类型：
桩基型承台

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
15
引下线间距
最大间距11.4m

16
引下线利用桩主筋数
2Φ16螺纹钢桩主筋

17
承台与桩主筋连接
利用Φ12圆钢将2Φ16桩主筋与承台内2Φ16底板筋跨接双面焊接，焊接长度120mm。

18
承台与引下线柱主筋连接
利用Φ12圆钢将2Φ16柱主筋与承台2Φ16底板筋跨接双面焊接，焊接长度120mm。

整改意见

施工单位检测员：
19
每根引下线在—50cm处钢筋总面积
S≥0.82㎡

整改结果;

监理：
c.附图及说明：

承台与人工接地体及引下线的连接 承台与人工接地体及引下线的连接大样

4.地梁
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
地梁类型：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
20
地梁主筋与引下线桩主筋连接

21
地梁间主筋连接

22
短路环

23
预留电气连接

整改意见

施工单位检测员：
24
接地体电阻

整改结果;

监理：
c.附图及说明：

5.柱主筋引下线
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
柱主筋引下线类型：
2Φ16螺纹钢柱主筋

M
T（ ）
b.检测及记录：
内容
检
测
楼层
项目25
引下线焊接
项目26
短路环
项目27
电气预留接地
项目28
间 距
项目29
利 用
主筋数
质量情况
图例

1
2
3
4
01
利用柱内2Φ16螺纹钢柱主筋双面搭接焊接，焊接长度100mm。
每层1个箍筋与引下线主筋焊接
利用—40×4热镀锌扁铁预留
11.4m
柱内2Φ16螺纹钢柱主筋

02

03

04

05

06

07

整改意见：

施工单位检测员：
08

09

整改结果：

监理：
10

11

6.均压环
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
均压环类型（侧击雷防护）：

M
T（ ）
b.检测及记录：
内容
检
测
楼层
项目30
均压环与柱主筋连接
项目31
预留钢筋焊接
项目32
窗—环过度电阻
检验员
质量情况
图例

1
2
3
4
01
屋面层圈梁外侧主钢筋与防雷引线进行焊接连接。
/
/

02

03

04

05

整改意见

施工单位检测员：
06

07

08

09

整改结果：

监理：
10

11

7.避雷网格
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
避雷网格类型：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:
1
2
3
4
33
材料、规格

34
敷设方式

35
网格焊接

整改意见

施工单位检测员：
36
与引下线连接

37
预留接地

整改结果;

监理：
c.附图及说明：

8.避雷带
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
避雷带类型：
明敷避雷带

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
38
带与柱主筋引下线相连接
引下线采用φ12热镀锌圆钢沿屋脊明敷，按照施工图标注的位置与柱内主筋引下线利用φ12热镀锌圆钢跨双面接焊接，搭接焊接长度120mm。

39
敷设方式及敷设高度
避雷带安装高度距屋脊顶150mm明敷设。

40
支持卡间距
避雷带支架水平段1米一根，拐弯处0.5米一根。

整改意见

施工单位检测员：
41
材料、规格
采用φ12热镀锌圆钢作为明装避雷带

42
闭合环路测试
任何两点间形成闭合回路

整改结果

监理：
43
接地电阻
0.8Ω

c.附图及说明：

9.避雷针
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
避雷针类型：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
44
材料、规格及相关证明

45
安装高度

46
安装位置

整改意见

施工单位检测员：
47
连接形式

48
接地电阻

整改结果

监理：
c.附图及说明：

10.等电位
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
等电位类型：
预留—40x4热镀锌扁铁

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
49
天面冷却塔、广告牌与避雷带相连接
/

50
天面其避雷带相连接它金属构筑物与
/

51
竖直金属管道接地
/

52
电梯接地
/

53
高低压联合变压器接地
/

整改意见

施工单位检测员：
54
低压配电重复接地
在配电设备室预留—40x4热镀锌扁铁，预留扁铁与用作人工接地体的—40x4热镀锌扁铁利用φ12热镀锌圆钢跨接双面焊接，焊接长度120mm。

55
低压配电保护接地
在配电设备室预留—40x4热镀锌扁铁，预留扁铁与用作人工接地体的—40x4热镀锌扁铁利用φ12热镀锌圆钢跨接双面焊接，焊接长度120mm。

整改结果

56
地下供水接地
/

监理：
57
地下燃气管道与其它金属管道的距离
/

c.附图及说明：

11.避雷器
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
避雷器类型（感应雷防护）：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
58
高压电缆敷设方式及电压值
/

59
高压避雷器型号
/

60
低压线路敷设方式
埋地敷设

61
低压避雷器型号、通流量、阻燃防爆
GMS-S/40 4P 385V

整改意见

施工单位检测员：
62
低压线路保护级数
/

63
避雷器接地
/

整改结果

监理：
c.附图及说明：

监审管理档案
项目名称
武警重庆总队第七支队迁建工程—加油站站房
项目地址
巴南区南彭街道忠兴境内
批准时间

监审次数
次
批准文号
渝雷评（巴南区 ）施（2012 ）（ 07 ）第 2 号
建筑面积
129.34m2
建筑高度
3.6m
防雷类别
二类
设计阻值
≤1Ω
建设单位
重庆康田置业有限公司
负责人及电话
但中渝
13508302394

联系人及电话

施工单位
中国核工业中原建设有限公司
负责人及电话
白存宝
18584555738

联系人及电话

设计单位
中国人民解放军后勤工程学院建筑设计研究院
联系人及电话
熊珍
13228682085

监理单位
重庆市建筑科学研究院
联系人及电话
匡鹏
13983813068

项目
监 审 环 节
时间
施 工 情 况 描 述
结论
监理
施工负责人
基

础

接

地

桩与承台、地梁或引下线的电气连接

桩与承台的连接：利用Ф12热镀锌圆钢将用作接地体的2Ф16桩内螺纹钢桩主筋与2Ф16的承台内螺纹钢底板筋跨接双面焊接，焊接长度150mm。

桩与引下线及人工接地体的连接：利用Ф12热镀锌圆钢将用作接地体的2Ф16桩内螺纹钢桩主筋与人工接地体（—40×4热镀锌扁铁）跨接双面焊接，焊接长度150mm；引下线与人工接地体利用Ф12热镀锌圆钢跨接双面焊接，焊接长度180mm；

人工（水平或垂直）接地体的敷设
2013.1.5
水平接地体：采用—40x4热镀锌扁铁在建筑物四周距外墙1.9m埋地暗敷作为人工接地体，埋设深度距地坪1m。水平接地体（线）的连接采用搭接三面焊接，搭接焊接长度150mm, 焊接处的药皮敲净后，刷沥青做防腐处理。

其它接地体及电气预留地
2013.1.5
在设备室预留—40x4热镀锌扁铁露出地面0.5m，利用Ф12热镀锌圆钢将—40x4热镀锌扁铁与人工接地体（—40x4热镀锌扁铁）跨接双面焊接，焊接长度150mm,焊接处焊缝饱满并有足够的机械强度，没有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。

整改及其他记录

引

下

线
首层引下线的电气连接
2013.1.5
采用2Ф16柱主筋作为防雷引下线，与人工水平接地体（—40x4热镀锌扁铁）利用Ф12热镀锌圆钢跨接跨接双面焊接，焊接长度120mm，并与承台内2Ф16底板钢筋与用作防雷引下线的柱主筋跨接焊接，焊接长度120mm，焊缝饱满并有足够的机械强度，没有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

转换层引下线
及电气预留地连接

第 1 层引下线及电气预留地连接
2013.1.5
利用2Ф16柱内主筋作为防雷引下线，上连接闪器（Ф12热镀锌圆钢），下连人工接地体（—40×4热镀锌扁铁）及承台内2Ф16底板钢筋，引下线与避雷带及接地体的连接利用∅12热镀锌圆钢跨接双面焊接联通，焊接长度12mm。

整改及其他记录

均

压

环
30m以下首层均压环连接

转换层均压网的连接

第 1 层均压环
的电气连接

屋面均压环利用建筑结构圈梁2根Ф20主钢筋贯通连接，建筑外侧圈梁主钢筋与防雷引线进行焊接连通，圈梁主钢筋间的连接采用搭接焊；圈梁主钢筋与避雷引线(柱主筋)的交叉处的连接，采用Ф12圆钢搭接焊接。钢筋搭接焊接长度180mm，且两面施焊，焊接处药皮清除干净，焊接无夹李清照咬肉现象。

整改及其他记录

项目
监 审 环 节
时间
施 工 情 况 描 述
结论
监理
施工负责
接
闪
器
屋面梁筋敷设

避雷带敷设
2013.2.22
采用Ф12mm作为明敷避雷带，支持卡高度15cm，与引下线双面施焊，焊接长度10cm，焊接处饱满牢固，保护范围有效

屋面避雷网格敷设

采用Ф12mm热镀锌圆钢明敷，与屋面避雷带搭接双面焊接，焊接长度120mm。形成5.6m×10.9m的网格。

避雷针安装

整改及其他记录

等电
位及
防侧
击雷
玻璃幕墙龙骨架的连接

窗、金属栏杆的连接

电梯、消防控制设备安装

在配电设备室预留—40x4热镀锌扁铁露出地面0.5m，利用Ф12热镀锌圆钢将—40x4热镀锌扁铁与人工接地体（—40x4热镀锌扁铁）跨接双面焊接，焊接长度150mm,焊接处焊缝饱满并有足够的机械强度，没有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。

屋面金属管道、广告牌等金属设施
的连接

设施的连接

整改及其他记录

其

他

项目
时间
施 工 情 况 描 述
结论
监理

监审
结论

监理

监督单位：重庆市防雷中心

防雷接地装置施工检查记录
渝建竣—102
工程名称
武警重庆总队第七支队迁建工程
加油站站房
施工单位
中国核工业中原建设有限公司
施工图号
电施15#-02
测试仪器型号及编号
ZC25—8型地阻仪
防雷接地桩利用系数
0.75
防雷接地桩桩深及直径
/
单桩接地电阻平衡度
1
单桩防雷主筋数
2Ф16螺纹钢主筋
防雷主筋材型及规格
Ф16螺纹钢
连接板设置
100×100×10
地梁主筋与防雷主筋连接
利用Ф12圆钢跨接双面焊接，焊接长度120mm
地梁间主筋连接
/
辅助接地体设置
采用—40x4热镀锌扁铁在建筑物四周距外墙1.9m埋地暗敷作为人工辅助接地体。与柱主筋利用Ф12圆钢跨接双面焊接联通形成闭合回路，焊接长度120mm。
简图及说明：

1、承台与地梁的连接：利用Ф12热镀锌圆钢将用作接地体的2Ф16承台底板螺纹钢筋与柱内2Ф16主筋跨接双面焊接，焊接长度150mm。
2、柱主筋与引下线及人工接地体的连接：利用Ф12热镀锌圆钢将用作接地体的2Ф16柱内螺纹钢柱主筋与人工接地体（—40×4热镀锌扁铁）跨接双面焊接，焊接长度150mm；
接地电阻测试
接地电阻设计值（Ω）
≤1Ω
测试单编号或部位
接地电阻值（Ω）
1
0.5
2
0.8
3
0.6

检查结论
经检查，符合设计要求和《建筑电气工程施工质量验收规范》(GB50303-2002)的规定
施工单位
项目技术负责人：

记录人：

年 月 日
监理
（建设）单位
监理工程师（建设单位代表）：

年 月 日
其它单位
代表：

年 月 日
均压及等电位联接施工检查记录
渝建竣—103
工程名称
武警重庆总队第七支队迁建工程
加油站站房
施工单位
中国核工业中原建设有限公司
施工图号
电施15#-02
测试仪器型号及编号
ZC25—8型地阻仪
基础等电位预留端子板
设备室预留-40x4热镀锌扁铁；
防雷接地桩桩深及直径
/
金属管（槽）与端子板的连接
/
金属管线（缆）屏蔽层与端子板的连接
/
竖直金属管（槽）与端子板的连接
/
设备机房等电位连接
预留-40x4热镀锌扁铁
均压环的设置及与外墙金属体的连接
/
屋面金属体与避雷带的连接
/
简图及说明：

1. 均压环利用建筑结构圈梁2根Ф20主钢筋贯通连接，建筑外侧圈梁主钢筋与防雷引线进行焊接连接。
2. 圈梁主钢筋间的连接采用搭接焊；圈梁主钢筋与避雷引线(柱主筋)的交叉处的连接，采用Ф12圆钢搭接焊接，焊接长度120mm。
3. 钢筋搭接焊接长度120mm，且两面施焊，焊接处药皮清除干净，焊接无夹渣、咬肉现象。

接地电阻测试
接地电阻设计值（Ω）
≤1Ω
测试单编号或部位
接地电阻值（Ω）
1
0.5
2
0.8
3
0.6

检查结论
经检查，符合设计要求和《建筑电气工程施工质量验收规范》(GB50303-2002)的规定
施工单位
项目技术负责人：

记录人：

年 月 日
监理
（建设）单位
监理工程师（建设单位代表）：

年 月 日
其它单位
代表：

年 月 日

防雷引下线施工检查记录
渝建竣—104
工程名称
武警重庆总队第七支队迁建工程
加油站站房
施工单位
中国核工业中原建设有限公司
施工图号
电施15#-02
测试仪器型号及编号
ZC25—8型地阻仪
引下线的型材及规格
2Ф16柱主筋作为引下线
引下线的最大间距
引下线最大间距13.8m
引下线位置变换时的连接
/
电气连接情况
/
简图及说明：

1、采用2Ф16柱主筋作为防雷引下线，将引下线与人工水平接地体（—40x4热镀锌扁铁）利用Ф12热镀锌圆钢跨接跨接双面焊接，焊接长度120mm，并与承台内2Ф16底板钢筋与用作防雷引下线的柱主筋跨接焊接，焊接长度120mm，焊缝饱满并有足够的机械强度，没有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
2、利用2Ф16柱内主筋作为防雷引下线，上连接闪器（Ф12热镀锌圆钢），下连人工接地体（—50×5热镀锌扁铁）及承台内2Ф16底板钢筋，引下线与避雷带及接地体的连接利用∅12热镀锌圆钢跨接双面焊接联通，焊接长度12mm。
接地电阻测试
接地电阻设计值（Ω）
≤1Ω
测试单编号或部位
接地电阻值（Ω）
1
0.5
2
0.8
3
0.6

检查结论
经检查，符合设计要求和《建筑电气工程施工质量验收规范》(GB50303-2002)的规定
施工单位
项目技术负责人：

记录人：

年 月 日
监理
（建设）单位
监理工程师（建设单位代表）：

年 月 日
其它单位
代表：

年 月 日
防雷接闪器施工检查记录
渝建竣—105
工程名称
武警重庆总队第七支队迁建工程
加油站站房
施工单位
中国核工业中原建设有限公司
施工图号
电施15#-02
测试仪器型号及编号
ZC25—8型地阻仪
型材及规格
明敷避雷带：Ф12热镀锌圆钢
安装高度
明敷避雷带：距屋脊150mm。
敷设方式
采用明敷
与引下线的连接
利用Ф12热镀锌圆钢将引下线与避雷带跨接双面焊接，焊接长度120mm。
电气连接情况
/
简图及说明：

1. 采用Ф12mm作为明敷避雷带，支持卡高度15cm，支持卡间距水平段1m,转角处0.5m与引下线双面施焊，焊接长度10cm，焊接处饱满牢固，保护范围有效
2.避雷带与引下线的连接利用Ф12mm圆钢跨接双面焊接，焊接长度12cm。
接地电阻测试
接地电阻设计值（Ω）
≤1Ω
测试单编号或部位
接地电阻值（Ω）
1
0.5
2
0.8
3
0.6

检查结论
经检查，符合设计要求和《建筑电气工程施工质量验收规范》(GB50303-2002)的规定
施工单位
项目技术负责人：

记录人：

年 月 日
监理
（建设）单位
监理工程师（建设单位代表）：

年 月 日
其它单位
代表：

年 月 日

武警重庆总队第七支队迁建工程

加油站—罩棚

重庆市新建建（构）筑物
防雷设施隐蔽工程分段检测验收手册

工程名称： 建设单位：

设计单位： 施工单位:

开工时间： 手册编号（NO）：

手册发放单位： 手册领取时间：

检测验收单位： 检测验收时段： 至

重 庆 市 防 雷 中 心 统 一 印 制
重庆市气象局防雷安全管理办公室 监制

1.桩
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
桩类型：

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
01
利用系数

02
桩深

03
桩直径

04
桩主筋直径

整改意见

施工单位检测员：
05
利用主筋数

06
单桩接地电阻平衡度

07
土壤电阻率

整改结果：

监理:
08
地下水位

09
四置距离

c.附图及说明：

2.其它接地体
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
接地体类型：
人工接地体

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
10
材型、规格
—40×4热镀锌扁铁

11
埋设深度
1m

12
接地体与桩主筋连接
利用Φ12热镀锌圆钢将—40×4热镀锌扁铁(人工接地体引出线)及承台内2根Φ16的底板钢筋和2根Φ16螺纹钢桩主筋跨接双面焊接，焊接长度为120mm

13
接地体与引下线柱主筋连接
利用Φ12热镀锌圆钢将用作引下线2根Φ16螺纹钢柱主筋与接地体（—40×4热镀锌扁铁）搭接双面焊接，焊接长度为120mm。

整改意见

施工单位检测员：
14
接地体埋设方式
1.水平接地体：采用—40x4热镀锌扁铁在建筑物四周距外墙1.9m埋地暗敷作为人工接地体，埋设深度距地坪1.0m。

整改结果;

监理：
c.附图及说明：

承台与人工接地体及引下线的连接 承台与人工接地体及引下线的连接大样

人工接地体的敷设方式
3.承台
a.验收结果：
内容
时间、
天气、温度
分段、分项
工程内容
验收意见
施工员
建设单位代表
防雷中心检测员
监理
年 月 日
承台类型：
桩基承台

M
T（ ）
b.检测及记录：
项目
内容
检测
质量情况
图例:

1
2
3
4
15
引下线间距
最大间距11.4m

16
引下线利用桩主筋数
2Φ16螺纹钢桩主筋

17
承台与桩主筋连接
利用Φ12圆钢将2Φ16桩主筋与承台内2Φ16底板筋跨接双面焊接，焊接长度120mm。

18
承台与引下线柱主筋连接
利用Φ12圆钢将2Φ16柱主筋与承台2Φ16底板筋跨接双面焊接，焊接长度120mm。

整改意见

施工单位检测员：
19
每根引下线在—50cm处钢筋总面积
S≥0.82㎡

整改结果;

监理：
