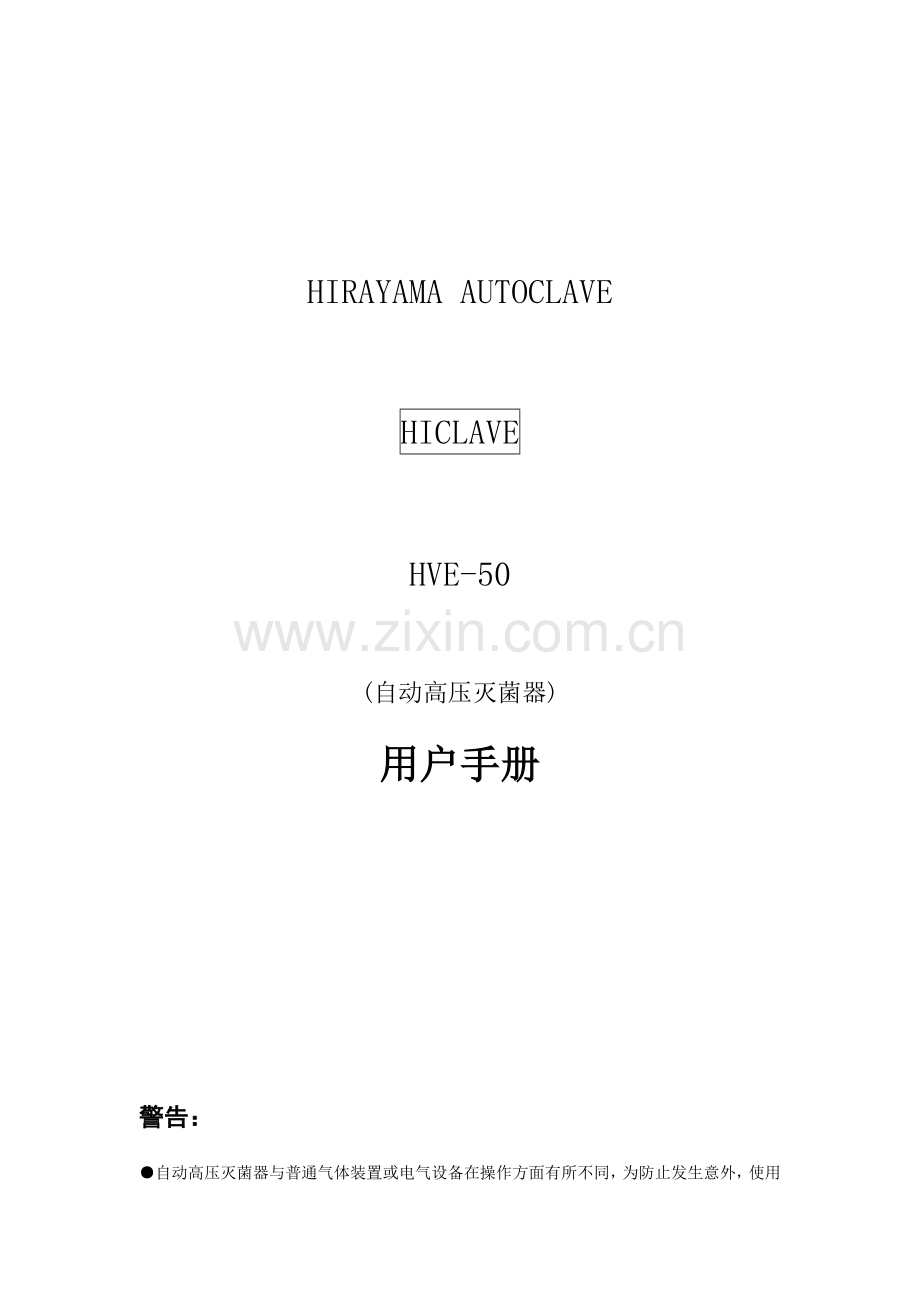

HIRAYAMA AUTOCLAVE

HICLAVE

HVE-50

(自动高压灭菌器)
用户手册

警告：

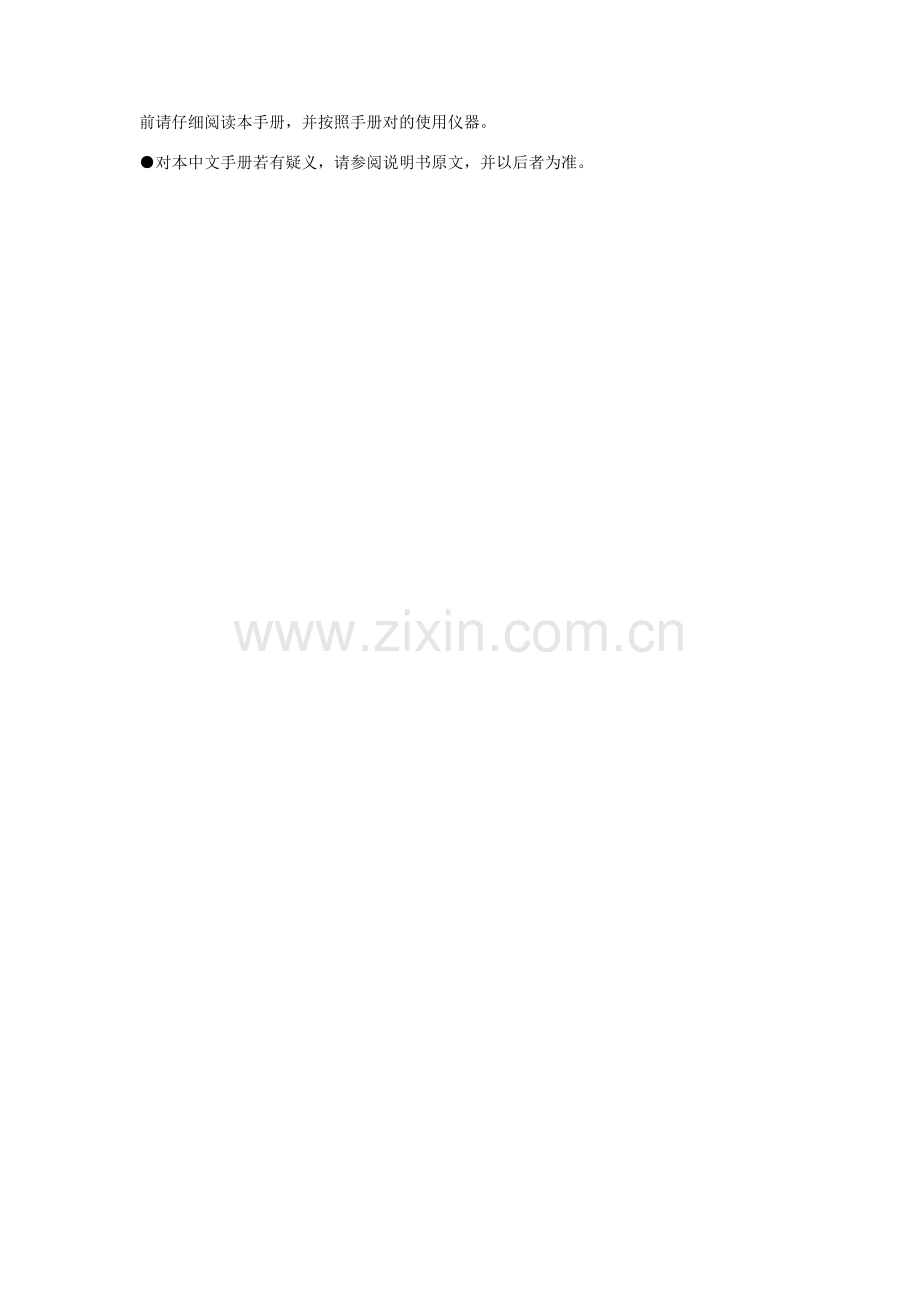

●自动高压灭菌器与普通气体装置或电气设备在操作方面有所不同，为防止发生意外，使用前请仔细阅读本手册，并按照手册对的使用仪器。
●对本中文手册若有疑义，请参阅说明书原文，并以后者为准。

仪器简朴操作说明

1、 插上电源插头，打开开关，按“POWER ON/OFF”键启动电源。
2、 确认压力表读数为0，将LOCK/UNLOCK杆推向右边，打开盖子，加水2升（可通过底盘中心小孔观测水位，灭菌腔天天需换水一次）。
3、 确认排汽瓶中的水位界于HIGH和LOW之间，否则取出该塑料瓶倒水或加水若干（见用户手册第12页示意图）。
4、 装入待灭菌物，盖上盖子，将LOCK/UNLOCK杆推向左边。（连续灭菌时，第2次操作前请保证灭菌腔温度已降至50℃以下。）
5、 按“MODE”键选择工作模式，根据需要检查和修改温度、时间设定值。
6、 按“START/STOP”键，仪器即开始灭菌过程。若的确需要停止灭菌，再按该键一次仪器即退回待机状态。
7、 灭菌完毕，待温度下降，压力表读数为0时，将LOCK/UNLOCK杆推向右边，打开盖子。（保温状态时需先按“START/STOP”停止运营。若仪器进入节电模式需先按任意键恢复面板显示后方可进行其它操作）。
8、 取出灭菌物（小心避免蒸汽及灭菌物烫伤手脸）。
9、 按“POWER ON/OFF”键关闭电源，断开开关，拔下插头。待仪器充足冷却后，擦干表面冷凝水，并进行灭菌腔排水。□

特别注意事项：
1、 本仪器系高温高压自动灭菌设备，除特别注意事项外，普通高压灭菌器所规定的常规操作规范对于本仪器的操作同样必须遵循。
2、 本仪器不可用于腐蚀性、易燃、易爆和热压不稳定等物品的灭菌。
3、 灭菌器盖子仅当仪器通电且温度下降、压力表读数为0时方可启动，不可强行用力打开，以免仪器损坏和发生意外伤害事故。
4、 操作过程谨防蒸汽和灭菌物品烫伤。
5、 仪器工作中若遇异常情况，请参照用户手册妥善解决，必要时请及时关闭电源开关，并联系本地经销商，保修期内未经授权，用户不得擅自更改仪器相关部件。
6、 仪器较长时间不用，请务必将灭菌腔排水，并保证腔体清洁干燥，详见用户手册第27页相关叙述。□

有关说明 目录详见第7页

●本手册包含仪器基本操作及平常简朴维护。对的使用仪器将使其优良性能得到充足体现，并保证最长使用寿命。

●请检查产品与定单是否相符，确认运送中未受损坏，若受损或与定单不符，请与本地经销商联系。

●请妥善保管产品保修卡用户联。
(1)未经许可，本资料不得翻印。
(2)资料内容若有更改，恕不另行告知。
(3)本资料经仔细编写，若有其它问题或信息未涉及在内，请与本地经销商联系。

说明书版本（略）

使用仪器前请仔细阅读

●指定专人负责本仪器操作使用。
●说明书中下列标题被赋予需引起特别注意的事项：
警告：表达极度危险事项，若不加以避免将也许危及生命或导致严重伤害。
注意：表达危险情况，若不加以避免将也许导致中度或轻度伤害。
重要：必须严格遵守的事项。
提醒：有助于仪器对的使用的事项。

警告：
●仪器绝对不可用于下列有害物品或碱性物质的灭菌。否则将引起爆炸、灭菌腔或管道腐蚀，或垫圈变质。

危险物品清单：
（参见：劳工安全及环境保护法规，附表1，危险物品）

(1)易爆物品
·Nitroglycol，nitroglycerin（硝酸甘油），nitrocellulose（硝化纤维素）及其它易爆含氮酯类物质。
·Trinitrobenzene（三硝基苯酚），trinitrotoluene（三硝基甲苯），picric acid及其它易爆硝基化合物。
·Peracetic acid，methyl letone peroxide，benzoyl peroxide及其它易爆有机过氧化物。

(2)易燃物品
·Metallic lithium（金属锂），potassium（钾），sodium（钠），yellow phosphorous （黄磷），phosphorus sulfide（硫化磷）和red phosphorus（红磷）。
·Celluloids，calcium carbide (carbide)（碳化钙），lime phosphide (磷化物)和magnesium powder（镁粉）。
·Aluminum powder（铝粉），magnesium powder（镁粉）和其它金属粉末。
·Sodium dithionite (sodium hydrosulfite)

(3)易氧化物质
·Potassium chlorate（氯酸钾），sodium chlorate（氯酸钠），ammonium chlorate（氯酸铵）和其它氯酸盐。
·Potassium perchlorate，sodium perchlorate，ammonium perchlorate和其它高氯酸盐。
·Potassim peroxide，sodium peroxide，barium peroxide和其它无机过氧化物。
·Potassium nitrate，sodium nitrate，ammonium nitrate 和其它硝酸盐。
·Sodium chlorite 和其它亚氯酸盐。
·Calcium hypochlorite 和其它次氯酸盐。

(4)可燃物质
· Ethyl ether，gasoline（汽油），acetaldehyde（乙醛），propylene oxide，carbon disulfide和其它燃点在-30℃至0℃的物质。
·Mehanol（甲醇），ethanol（乙醇），xylene，benzyl acetate (or amyl acetate )和其它燃点在0-30℃的物质。
·Kerosene（煤油），gas oil（汽油），turpenine oil，isopentyl alcohol (or isoamyl alcohol) ，acetic acid（醋酸）和其它燃点在30-65℃的物质。

(5)可燃气体
·hydrogen（氢气），acetylene（乙炔），ethylene（乙烯），methane（甲烷），ethane （乙烷），propane（丙烷），butane（丁烷）。

● 当含盐液体和高盐度琼脂等溅入灭菌腔时，应用水冲洗，排干，并将盖子垫圈上的水珠仔细擦干。否则将也许导致灭菌腔及管道腐蚀。
● 开盖前请确认压力表读数低于“0MPa”。

● 绝对不可试图组装或改变本仪器。

注意：

● 外来物品（如金属、液体等）进入通风口，开机时将也许导致仪器出现故障、着火或漏电。

●不可用力捆绑、扭曲、打结或拉扯电源线。不要在电线上放置重物。破损或暴露的电线也许导致起火或触电。

●仪器供电电源为单相交流电50Hz 220V±10%，必须对的连接，若与其它类型的电压连接，也许导致起火或触电。

●仪器必须良好接地，假如插座没有接地端，则仪器通电之前必须用一独立的接地导线使仪器接地。

●不可将地线接在煤气管道或塑料（氯乙烯）水管上。

●开盖须轻缓，若用力过大，将也许导致盖子合页（绞链）损坏。

●关盖前须确认无异物附着在盖子与密封垫圈的接触部位，否则将导致蒸汽泄漏。

●当使用废品解决袋或其它袋子时，请将其置于金属网孔容器（3个专用灭菌罐，仪器附件，自带）内，然后放入灭菌腔。假如将袋子直接放入灭菌腔将也许导致过温、过压及缺水等。

●关盖时要小心，不要夹住手指。

●运营结束，开盖时请不要将脸、手靠近灭菌腔，蒸汽也许喷出导致伤害。

●运营结束时盖子、灭菌腔、垫圈和面板温度极高。不要用手接触，否则也许导致烫伤。

●从灭菌腔中取物品时，须戴隔热手套。蒸汽未排尽前不可将手伸入腔体内。

●液体冷却需一定期间，从灭菌腔取出液体时，请确认温度已降至足够低，否则也许导致烫伤。

●当灭菌腔压力不为0时，不可拉出排汽瓶或进行灭菌腔排水。否则热水或蒸汽也许喷出导致烫伤。

●排汽瓶中的水未充足冷却前不可取出排汽瓶。

●如发生异常情况（如异常声音、气味、烟雾），请立即关掉电源。注意观测，待异常情况不再连续后，与本地经销商联系。
●假如显示屏读数不稳，请关掉电源开关，再打开。若故障依旧，请关掉电源，联系本地经销商。

●若仪器在海拨800米或更高的地方使用（如在大气压力较低的高山地区）。过压保护装置及排气装置必须更改。碰到这种情况，必须与本地经销商联系。装置未更改前不可使用本仪器。

●仪器搬运时请关上盖子，并将开/关盖水平杆置于LOCK（左端）位置，以防盖子打开。

●移动盖子时，不要用把手受力，否则盖子将变得难以闭合。

●仪器除用于灭菌及琼脂制备（溶解）外，不得用于其它用途。

●灭菌腔中除加水外，不可倒入其它液体。

如何阅读本手册

■本使用手册内容涉及以下部分，覆盖了有关Autoclave HV-50对的使用的必要信息。

第1章 、Autoclave系列产品概要
本章介绍产品的用途及特性，各部件名称及功能。

第2章 、仪器安装
本章介绍产品如何安装及安装何处。产品精密部件的使用操作需按本章进行。

第3章 、使用方法
本章讲解如何改变各设定值，描述仪器开机前及运营结束后各有关操作。同时描述仪器自动运营过程中面板显示及运营环节。

第4章 、保养与维修
本章介绍排汽瓶和灭菌腔排水方法，仪器表面清洁及部件更换。

第5章 、仪器技术参数
本章涉及产品尺寸，电源消耗，工作范围，和管道及电路示意图。需要时可查阅本章。

第6章 、故障排除
本章介绍产品故障解决过程，如碰到问题，请一方面阅读本章。

附录
本章涉及产品质量保证及手册中出现的术语目录，必要时请查阅。
目录

产品介绍…….………………………………………………………………………1
使用前须知事项.……………………………………………………………………2
如何使用用户手册.…………………………………………………………………6
目录……………………………………………………………………………………7

第1章、Autoclave系列产品概要…………………………………………………8
1、 产品用途…………………………………………………………………………8
2、 产品特性…………………………………………………………………………8
3、 仪器各部件名称及功能…………………………………………………………8
第2章、仪器安装……………………………………………………………………10
1、 安装介绍…………………………………………………………………………10
2、 安装环节…………………………………………………………………………11
第3章、使用方法……………………………………………………………………14
基本操作………………………………………………………………………………14
1、 打开电源开关……………………………………………………………………15
2、 加水………………………………………………………………………………15
3、 放入待灭菌物品…………………………………………………………………16
4、 选择灭菌工作模式（过程）……………………………………………………17
5、 改变设定值（合用于普通用户）………………………………………………19
6、 开始灭菌…………………………………………………………………………21
7、 取出灭菌物………………………………………………………………………22
8、 灭菌结束………………………………………………………………………23
9、 中断灭菌过程…………………………………………………………………23
10、 灭菌过程进行中的断电情况…………………………………………………23
11、 灭菌过程中各环节的有关说明………………………………………………24
第4章、保养及维修…………………………………………………………………27
1、 排汽瓶排水………………………………………………………………………27
2、 灭菌腔排水………………………………………………………………………28
3、 清洁灭菌腔………………………………………………………………………28
4、 仪器表面清洁……………………………………………………………………29
5、 更换盖子密封垫…………………………………………………………………30
第5章、仪器技术参数………………………………………………………………31
管道示意图……………………………………………………………………………32
电路示意图……………………………………………………………………………33
第6章、故障排除……………………………………………………………………34
1、 犯错检测（报警）………………………………………………………………34
2、 前期故障解决……………………………………………………………………36
附录……………………………………………………………………………………38
1、 售后服务说明……………………………………………………………………38
2、 重要部件清单……………………………………………………………………38
3、 术语解释…………………………………………………………………………38
第1章、Autoclave系列产品概要
1、 产品用途
·本产品用于可耐高温、高压蒸汽的物品如玻璃、瓷器、金属或橡胶、水、溶媒、试剂及液体药品。

2、 产品特性
·仪器外盖保护装备可使用户免受仪器工作过程中由盖子传递的高温而导致的烫伤。
·本产品提供保温模式可防止灭菌后未及时取出的培养基再行凝固。
·通过设定排汽方式，本产品在灭菌结束后可对灭菌腔内的蒸汽自动进行直接排放（或脉冲排放）。

3、 仪器各部件名称及功能
●仪器外观

俯视图： 盖子打开时：
外盖
Magnet catch磁扣

Lid 盖子

Handle 把手
接水器

Chamber
灭菌腔
Lid gasket
密封垫圈

正面： 右侧面： 背面：
显示屏

操作键

通风孔
开/关盖水平杆

排汽阀旋钮

排汽口
搬运把手

压力表

电源开关

排水口
排汽瓶

电源线

●面板和功能键介绍

7
10
9
8
6
5
4
3
2
1

1、 数码显示屏（显示温度、犯错信息）
待机时显示温度设定值，工作时显示温度实际值，仪器犯错时显示犯错信息。
2、 数码显示屏（显示时间、蒸汽排放方式）
待机时显示设定期间和设定排汽方式，工作时显示灭菌剩余时间。
3、 工作环节示意（依次为待机、加热、灭菌、排汽、保温、结束）
提醒选定工作模式所包含的各个环节，当前环节闪烁显示。
4、 工作模式指示（分为液体灭菌、固体灭菌）
选定工作模式所相应的指示灯亮。
5、 “MODE”工作模式选择键
选择工作模式，并查看设定温度、时间或排汽方式。
6、 “POWER ON/OFF”电源开关键
启动或关闭电源。
7、 “▲，▼”设定值增长/减少键
用于增长或减少设定值。
8、 “SET/ENT”设定及确认键
用于改变设定值大小。
9、 “NEXT”下一选项键
用于进入下一选择项。
10、“START/STOP”开始/停止键
用于开始和停止灭菌操作。

第2章、仪器安装
注意：
●若仪器在海拨800米或更高的地方使用（如在大气压力较低的高山地区）。过压保护装置及排气装置必须更改。碰到这种情况，必须与本地经销商联系。装置未更改前不可使用本仪器。
●仪器搬运时请关上盖子，并将开/关盖水平杆置于LOCK（左端）位置，以防盖子打开。
●移动时，不要用盖子把手受力，否则盖子将变得难以闭合。

1、安装介绍：
（1）避免将仪器安装在也许暴露于水和化学药品，或接近也许产生腐蚀及爆炸气体的地方。

（2）不可安装于高湿度、阳光直接照射或尘埃较多的地方。

（3）避免安装于防火报警器探头下。当仪器运营结束后，开盖时，水蒸汽从灭菌腔内释出，将也许触发报警装置。

（4）安装时仪器右侧距墙10cm或以上，背部距墙12cm或以上，以防止通风口阻塞。

（5）安装时应避免仪器背部靠近插座或其它电器设备，由于蒸汽是从后侧的排放口释出。

（6）避免安装于容易受到撞击或振动的地方。

（7）将仪器放置于水平坚固的地方。

（8）避免安装于室温5度或更低，以及35度或更高的地方。
2、安装环节
1）将仪器置于脚轮固定装置上以防仪器忽然移动。
·按下列方法放置仪器：
（1）脚轮固定装置距墙距离：55cm或更多。
（2）移动仪器，至前脚轮滑入固定装置。

2）连接电源
·地线必须可靠接地。
电源插座规定：单相交流电220V 负荷电流9A或以上。

警告：
●不可用力捆绑、扭曲、打结或拉扯电源线。不要在电线上放置重物。破损或暴露的电线也许导致起火或触电。

●仪器供电电源为单相交流电50Hz 220V±10%，必须对的连接，若与其它类型的电压连接，也许导致起火或触电。

●仪器必须良好接地，假如插座没有接地端，则仪器通电之前必须用一独立的接地导线使仪器接地。

●不可将地线接在煤气管道或塑料（氯乙烯）水管上。

3）将水倒入排汽瓶内（仪器前面右下方位置）
·排汽瓶加水，操作方法如下：

（1） 取出排汽瓶
·将瓶拉出直至可以牢固抓住把手。抓住把手将瓶取出。

（2） 从进水口将水注入瓶内，直至到达水平标线。

（3） 检查确认水位在LOW（低）位置（最低水位线）。
·假如加水过多，可将瓶垂直倒置，进水口及排水道向下。
过量的水将自动流出，直至水位降至LOW（低）水平线。

（4） 检查确认排水阀（位于排汽瓶放置处底部）已关好。

（5）将瓶放回原处
·确认已将推入到底，否则将产生错误（ErE）。
4）打开电源开关
将位于仪器右侧的电源开关往上推。

5）参照“第3章、使用方法”，打开盖子取出附件。

6）将底盘放入灭菌腔。

7）当仪器连续工作时，蒸汽将从排汽口（位于仪器背部）排出，此时可将排汽软管一端接于排汽口上，另一端置于容器中。将容器中不断蓄积的冷凝水倒去，以防排汽管出口浸没水中。

第三章、使用方法

基本操作：

打开电源 ————见第14页“1、打开电源开关”
↓
打开灭菌器盖子
↓ ————见第15页“2、加水”
加水
↓
装入待灭菌物
↓ ————见第16页“3、放入待灭菌物品”
关上盖子
↓
检查并选择工作模式 ————见第17页“4、选择灭菌工作模式（过程）”
↓
检查并改变设定值 ————见第19页“5、改变设定值”
↓
开始灭菌 ————见第21页“6、开始灭菌”
↓
检查灭菌过程是否正常结束
↓
打开盖子 ————见第22页“7、取出灭菌物”
↓
取出灭菌物
↓
关闭电源 ————见第23页“8、灭菌结束”

1、打开电源开关
1） 按一下仪器控制面板上的“POWER ON/OFF”键。
当开/关盖水平杆置于“LOCK”（锁定，左端位置）时，面板上显示各设定值，表达仪器处在待机状态。当开/关盖水平杆置于“UNLOCK”（开盖，左端以外的其它位置）时，面板交替显示“Lid”和灭菌腔实际温度值。

注意：
●当仪器处在待机状态时，若30分钟内未进行操作，仪器将进入省电模式，除温度显示屏的小数点闪烁外，面板指示灯所有熄灭。按任意键，重新恢复面板显示。

2、加水
重要：
●操作UNLOCK/LOCK杆时，需确认仪器已通电且电源开关处在开的位置。

1） 将开/关盖水平杆拨向UNLOCK位置。
2） 抓住把手，打开盖子。
3） 往灭菌腔内加水，直至看到水流经底盘中心的小孔。
·HVE-50型需加水2升。

水位指示孔

3、装入待灭菌物
注意：
●关盖时小心压着手。
●关盖前确认盖子密封垫圈上没有异物。否则将导致蒸汽泄露。
●当使用废物解决袋或其它袋子进行灭菌时，应将袋子置于金属网孔灭菌篮内再放入灭菌腔中。若将袋子直接放入灭菌腔内，（因阻止蒸汽流通，）将导致灭菌器过温、过压、缺水等。

重要：
●自动高压灭菌器进行连续多次灭菌操作时，两次灭菌操作间隔期间，盖子至少应保持打开状态15分钟以上。在开始下一次灭菌操作（即锁定开/关盖水平杆）时，确认灭菌腔内的温度已低于50℃。
●装入待灭菌物前，确认已将底盘放回灭菌腔内。

1） 放入待灭菌物。
2） 抓住把手，提起盖子。
3） 按下盖子前面中间部分直至吸住磁扣。
4） 盖子关好后，将开/关盖水平杆拨向LOCK（锁定）位置（左端）。
注意：
●对空的深容器进行灭菌时，应直立放置于灭菌腔内，以便让其充满蒸汽，倒置放置将导致灭菌不充足。
●废物解决袋用于灭菌时，应敞开袋口，但必须确认袋子没有接触灭菌腔内壁。灭菌时，若封住袋口，将导致灭菌不充足。若灭菌腔过于拥挤，蒸汽无法充满每个角落，将导致灭菌不完全。
●对液体如化学试剂或溶媒进行灭菌时，注意容器中液体的体积，烧瓶约3/4体积，试管约1/2。灭菌过程中升温或降温时，过量的液体将会从容器中溢出。
●待灭菌容器的盖子应松开，以便通气，否则也许导致容器破裂。
●溶解琼脂时，每个容器体积应小于2升，否则溶解不完全。
●应使用口径6mm以上的DURHAM TEST TUBE（样品试管）。口径小于6mm时，气泡有时会保存在管子中。

4、选择工作模式
●下列工作模式已程序化于微电脑中，可根据需要选择使用适当工作模式。
1） 按MODE键
·每按一次，工作模式由1至2、3、1…自动依次循环改变。

模式 用途
1 琼脂糖培养基灭菌（为防止凝固，灭菌结束后自动保温）
2 液体灭菌，如水、溶媒、试剂和液体药品等，可耐高温高压蒸汽
3 固体灭菌，如玻璃、陶瓷、金属、橡胶制品等，可耐高温高压蒸汽及排汽时的忽然降压

模式1
环节显示
初始设立值
模式
显示
灭菌温度
灭菌时间
保温温度
排汽
HEATG(加热)→STER.(灭菌)→EXHT(脉冲排汽)→WARM(保温)
121℃
20分钟
50℃
P-0
LIQ

50 ℃ 交替显示 121 ℃
P-0 MIN 20 MIN

模式2
环节显示
初始设立值
模式
显示
灭菌温度
灭菌时间
保温温度
排汽
HEATG(加热)→STER.(灭菌)→EXHT.(排汽，脉冲方式)
121℃
20分钟
--
P-0
LIQ

交替显示 121 ℃
P-0 MIN 20 MIN

模式3
环节显示
初始设立值
模式
显示
灭菌温度
灭菌时间
保温温度
排汽
HEATG(加热)→STER.(灭菌)→EXHT.(排汽)
121℃
20分钟
--
--
SOLID

121 ℃
20 MIN

5、改变设定值
·按下列环节改变设定值（灭菌时间、灭菌温度、保温温度、排汽方式）。仪器运营中，各设定值不可改变（按下“START”键后）。

1） 按SET/ENT（设立/确认）键
·灭菌温度设定值闪烁显示时表达该值可进行修改。

2） 按NEXT（下一选项）键选择欲修改项目。
·每按一次，各项目按下列顺序循环显示。

按键操作 NEXT NEXT NEXT NEXT
模式1 灭菌温度 → 灭菌时间 → 排汽方式 → 保温温度
模式2 灭菌温度 → 灭菌时间 → 排汽方式
模式3 灭菌温度 → 灭菌时间

3） 按▲▼（上下）键改变显示值
·每按一次，显示值按下列量递增或递减：
灭菌温度：1℃，在105~135℃范围内变化（HVE-50型）
灭菌时间：1分钟，变化范围1~250分钟
排汽方式：1，变化范围0~2
保温温度：1℃，变化范围45~60℃
·连续按下该键，显示值以10个单位递增或递减，当超过上限（或下限）时，退回显示下限（或上限）值。

4） 按SET/ENT键
·保存修改值，显示屏停止闪烁，即完毕改变设定值的操作。

取消设定值：
●取消修改，按MODE键即可，改变值将不予保存，仪器退回待机状态。
提醒：
●液体灭菌时，应考虑延迟时间，即灭菌时间的设定值应有所延长，参照下表：
（例如）烧瓶内水的体积为3升，当灭菌腔内的温度达成设定值时，需再经30分钟（即延迟时间）瓶内的水温才干达成该温度。因此，灭菌时间必须较原先延长30分钟，即灭菌时间总计为50分钟：
实际需要设立的灭菌时间（50分钟）=延迟时间（20分钟）+正常灭菌时间（20分钟）

灭菌腔温度
HVE-50型灭菌器延迟时间参考值（指每个烧瓶）
液体体积 延迟时间
3升 30分钟
2升 25分钟
烧瓶水温
1升 20分钟
500cc 15分钟

● 灭菌后，若将蒸汽快速排泄，灭菌液体将会从容器中喷出。为避免这种情况发生，应根据容器选择适当的排汽模式。 当使用排汽阀旋钮进行手动排汽时，应将排汽模式设为P-0。
P-0：不运营排汽模式（可手动排汽）
P-1：脉冲排汽（大排汽量）
P-2：脉冲排汽（小排汽量）

●即使通过按“POWER ON/OFF”键关闭电源，仪器仍然记忆工作模式、温度、时间、排汽方式。但若通过开关断开电源，或停电、电源短暂中断，则设定值恢复工作模式1的初始值。上述情况发生时，上述值需重新设定。

6、灭菌操作
1） 再次检查排汽瓶中的水位是否界于HIGH和LOW水平
·若高于HIGH，见第27页“1、排汽瓶排水”
·若低于LOW，见第11页“2、安装过程（3）”

2） 确认排汽旋钮已旋紧。

3） 按START/STOP键
·脉冲排汽
或自然冷却
开/关盖水平杆锁定，此时盖子无法打开，然后仪器依据所选定的工作模式按下列环节运营。每一特定工作模式的细节见第24页“11、仪器运营环节”。

模式1 → → → → 保温 →
模式2 → 排放空气 → 灭菌 → → → 仪器运营结束
模式3 → → → 手动排汽 → →

仪器运营中检查设定值
●仪器运营中可按MODE键检查温度、时间和排汽方式。连续按下该键时，在显示屏上停留显示。设定值不可更改。
7、取出已灭菌物品
警告：
●确认压力表读数为“0Mpa”

注意：
●灭菌结束，打开盖子时，蒸汽将从灭菌腔中冒出，手脸应离灭菌腔远些。
●灭菌结束时，盖子、灭菌腔、仪器外表面和面板温度较高，不要用手直接接触，以免烫伤。
●液体冷却速度较慢，确认温度已降至足够低时才可取出已灭菌液体，否则也许导致烫伤。
● 从灭菌腔取出物品时应戴上隔热手套，待蒸汽散开后方可将手伸入灭菌腔内。

1） 将开/关盖水平杆拨向UNLOCK位置（右端）。
2） 打开盖子。
3） 取出已灭菌物品。

8、灭菌结束
1） 每次常规操作结束后均应关闭电源开关。
2） 排汽旋钮若启动，则关紧它。

重要：
●为防止管道堵塞，灭菌腔应及时排水，见“灭菌腔排水”，灭菌腔中的水应天天更换。

9、取消运营
1） 按START/STOP键
·中断正在运营的灭菌程序，仪器退回待机状态（灭菌前状态）。
·取出灭菌腔内物品时，请依照“7、取出已灭菌物品”一节中的具体叙述。（当灭菌腔温度下降至97℃时，压力即降至0Mpa，此时可以拨动开/关盖水平杆至UNLOCK位置。）

10、运营过程中断电
●若碰到停电等情况，导致仪器电源供应中断时，仪器停止运营，重新接通电源时仪器将退回待机状态（操作前状态）。碰到这种情况，灭菌操作必须重头开始。

提醒：
●碰到断电情况，为安全起见，仪器开关盖水平杆将锁定。欲打开或关闭盖子，必须恢复供电，并依照第22页“7、取出已灭菌物品”一节中的具体叙述进行操作。

11、各运营环节
■空气排放阶段---各模式均相同
·ST-BY（待机）指示灯停止闪烁，连续发光，HEATG指示灯开始闪烁，显示屏显示灭菌腔实际温度。
·灭菌腔内的残留气体会导致腔内温度分布不均，并影响升温过程（灭菌效果）。为克服上述影响，微电脑控制下的自动排气阀能100%排空腔内空气。
·温度上升，直至到达设定灭菌温度（压力）。
·到达灭菌温度后，HEATG指示灯停止闪烁，连续发光，仪器进入下一运营环节。

■灭菌阶段---各模式均相同
·STER指示灯熄灭并开始闪烁，灭菌定期器激活，显示预设的灭菌时间。
·灭菌定期期间，温度（压力）保持不变。
·若由于某种因素，腔内温度减少1℃或1℃以上，TEMP.OVER-DROP（温度过低）标记出现在显示屏上。灭菌定期器暂时中断，当温度恢复时，定期器重新工作。
·灭菌阶段，显示屏显示灭菌剩余时间时，按照第21页“运营中检查设定值”方法检查定期时间。
·当预设的灭菌时间结束时STER指示灯停止闪烁，连续点亮，进入下一环节。

提醒：
● 硬质盘子或容器灭菌时，容器内残留的空气膨胀后也许显著增长灭菌腔内的压力，若腔内的压力超过饱和蒸汽压力，自动排汽阀将启动，腔内气体泄放入排汽瓶中。
● 灭菌腔实际温度略高以防止腔内温度降至设定的灭菌温度值以下。
■脉冲排汽阶段---模式1和2
·EXHT指示灯开始闪烁。
·排汽方式设定为P-1或P-2时，电磁阀自动启动关闭进行脉冲排汽。排汽方式设定为P-0时，电磁阀不工作，灭菌腔自然冷却。

提醒：
● 灭菌后，若将蒸汽快速排泄，灭菌液体将会从容器中喷出。为避免这种情况发生，应根据容器选择适当的排汽模式。 当使用排汽阀旋钮进行手动排汽时，应将排汽模式设为P-0。
P-0：不运营排汽模式（可手动排汽）
P-1：脉冲排汽（大排汽量）
P-2：脉冲排汽（小排汽量）

·灭菌腔温度降至79℃以下时，EXHT指示灯停止闪烁，连续发光，仪器进入下一环节。

■手动排汽---模式3
·EXHT指示灯闪烁，电磁阀启动。
·当腔内温度降至97℃时EXHT指示灯停止闪烁，连续发光，仪器进入下一环节。

■保温阶段---模式1
·WARM指示灯开始闪烁。
·当腔内温度降至设定的保温温度时，仪器发出一声报警。
·温度降至设定的保温时间，20个小时后（仪器内置时间），WARM指示灯停止闪烁，连续发光，仪器进入下一运营环节。

提醒：
●当20个小时的保温时间过后，灭菌腔不再加热，腔内温度降至室温，灭菌腔内琼脂凝胶（假如没有取出）将凝固。
●在保温阶段取出已灭菌物品前，应按START/STOP键结束运营，详见第22页“7、取出已灭菌物品”。
■运营结束阶段---各工作模式均相同
●每一工作模式所有环节完毕后，仪器发出三声报警，COMP（运营结束）指示灯开始闪烁。

提醒：
●当操作键和开/关盖水平杆在30分钟内未进行任何操作时，仪器节电功能开始工作，显示面板除温度显示区域的小数点闪烁外，所有熄灭。按任意操作键即可恢复显示。
第4章、仪器保养及维修

警告：
● 确认仪器灭菌腔冷却后才可进行保养或维修工作。

1、排汽瓶排水
仪器使用过程中，水在排汽瓶中不断蓄积，若水位高于HIGH（允许的最高水位），必须按以下环节排水。

注意：
●排汽瓶中的水冷却前不可装卸排汽瓶。

1） 拉出排汽瓶
·拉出瓶子直到能牢固地抓住瓶子上方的把手。

2） 让瓶子口朝下直立
·多余的水将自动排放，直至水位处在LOW位置（允许的最低水位）。

3） 确认水位处在低水位（LOW）
·保证水位处在低水位（最低下限），以便充足冷却蒸汽。

4） 将排汽瓶推回原位。
·确认已推入到位，否则仪器将提醒错误信息（ErE）。

2、灭菌腔排水
●当较长时间不用仪器时，必须排尽灭菌腔中的水，以防管道堵塞。确认腔体冷却后按下列环节进行灭菌腔排水。

注意：
● 灭菌腔压力存在（表压不为0）的情况下，不可拉出排汽瓶或进行灭菌腔排水。否则沸水或蒸汽也许冲出导致烫伤。

1） 打开盖子。
2） 将排水管的一端连接至排水阀出口（位于仪器右下侧）。
3） 排水管另一端置于接水容器中。
4） 取出排汽瓶。
5） 打开位于排汽瓶位置底部的排水阀开关（逆时针方向旋转）。
6） 确认排水完全。
7） 顺时针方向旋转关闭排水阀。
·确认阀门已关紧。

3、清洁灭菌腔

注意：
● 加热器旁固定有温度传感器，清洁时应小心，以免损坏传感器。

1）取出底盘，观测灭菌腔底部及加热器表面是否干净，灭菌腔排水后，用柔软的毛刷或其它类似的工具清洁这些部位，冲水，并保持排水阀启动。

2） 若温度传感器从夹板中松开，请重新固定。

4、仪器表面清洁

重要：
● 不要用苯酚或油漆稀释剂清洁仪器表面，同时保证挥发性物品如杀虫剂等不与仪器表面接触，这些物品也许导致仪器表面损坏或油漆脱落。

1）用柔软的布轻拭表面污迹，对于较难除去的污迹可用少许中性洗涤剂溶液进行擦拭，最后用布擦干。
5、更换盖子垫圈
