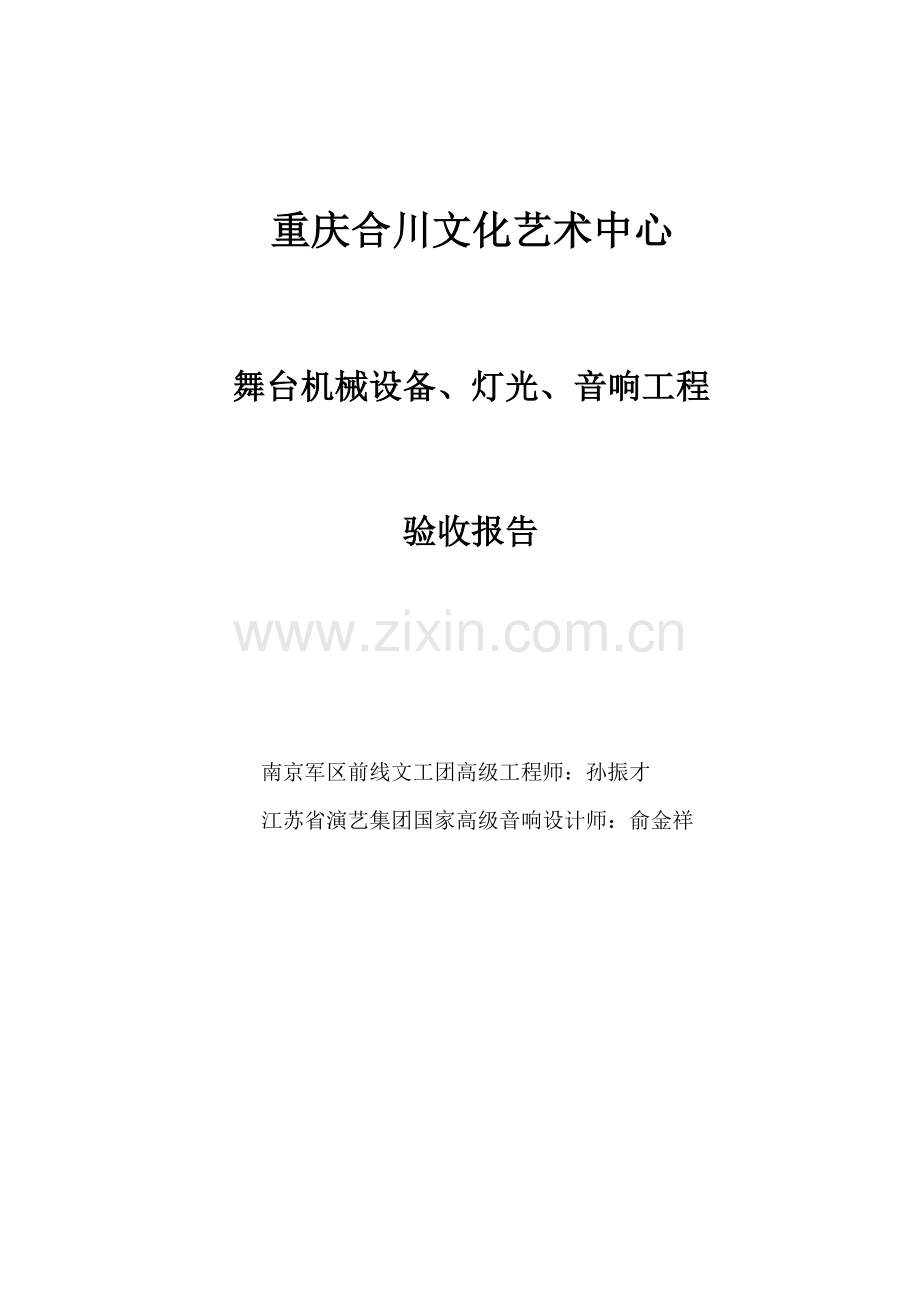

重庆合川文化艺术中心
舞台机械设备、灯光、音响工程
验收报告
南京军区前线文工团高级工程师:孙振才
江苏省演艺集团国家高级音响设计师:俞金祥

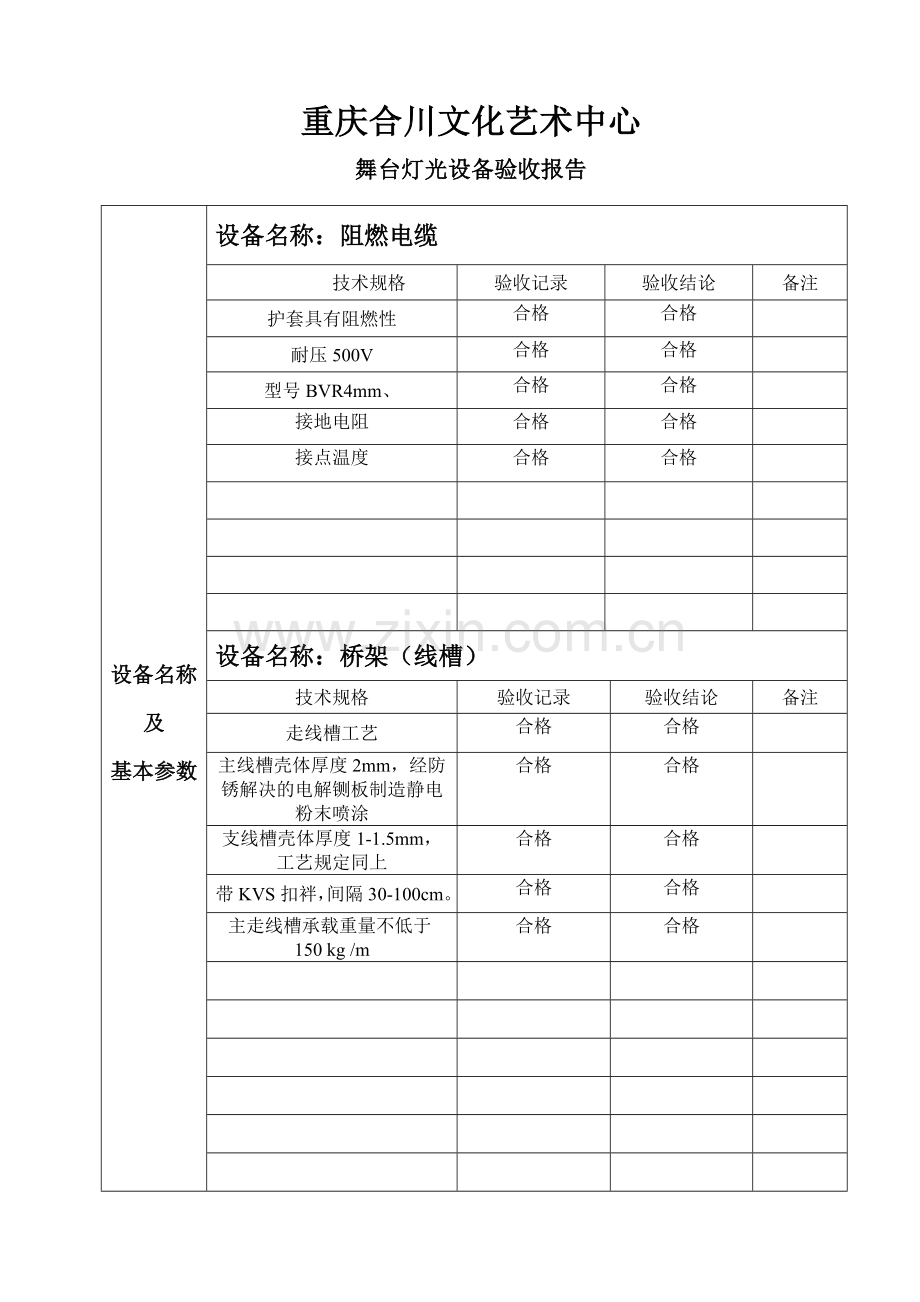

重庆合川文化艺术中心
舞台灯光设备验收报告
设备名称
及
基本参数
设备名称:阻燃电缆
技术规格
验收记录
验收结论
备注
护套具有阻燃性
合格
合格
耐压500V
合格
合格
型号BVR4mm、
合格
合格
接地电阻
合格
合格
接点温度
合格
合格
设备名称:桥架(线槽)
技术规格
验收记录
验收结论
备注
走线槽工艺
合格
合格
主线槽壳体厚度2mm,经防锈解决的电解铡板制造静电粉末喷涂
合格
合格
支线槽壳体厚度1-1.5mm,
工艺规定同上
合格
合格
带KVS扣袢,间隔30-100cm。
合格
合格
主走线槽承载重量不低于150 kg /m
合格
合格
重庆合川文化艺术中心
舞台灯光设备验收报告
设备名称
及
基本参数
设备名称:三芯插座
技术规格
验收记录
验收结论
备注
符合国家甲级剧院安全标准
合格
合格
接地保护
合格
合格
接插件应为地、零三芯
合格
合格
外壳应为阻燃不碎专业工程塑料
合格
合格
电缆接点温度
合格
合格
设备名称:舞台灯具
技术规格
验收记录
验收结论
备注
灯具安装工艺
合格
合格
灯具安全接地
合格
合格
灯具安全指标
合格
合格
舞台表演区平均照度1000-1500Lux
合格
合格
色温
合格
合格
设备名称:舞台调光设备及机房
技术规格
验收记录
验收结论
备注
设备安装工艺
合格
合格
机房防静电解决
(地板高度不少于30cm)
合格
合格
单路调光曲线平稳性
合格
合格
多路调光一致性
合格
合格
调光回路对地电阻
合格
合格
三相平衡 零相电流
合格
合格
克制斜波(抗干扰)
合格
合格
测试名称
及
基本参数
测试名称:灯光吊杆
技术规格
标准
实测
结论
基本结构形式
卷扬
标称功率
4KW
4KW
有效载荷
600KG
600KG
运营速度
0.35m/s
合格
速度误差
-5% +10%
合格
反复定位精度
≤+ -2mm
合格
同步精度
≤+ -5mm
合格
安全装置—行程保护和极限保护动作 10次均有效、松绳乱绳叠绳保护
安全可靠
合格
噪声
≤48dB(A)
合格
电气接地电阻≤4V ,反复接地电阻≤10V ,绝缘电阻≥0.5MV
合格
满负荷电流值
合格
重庆合川大剧院
舞台机械设备验收报告
测试名称
及
基本参数
测试名称:布景调速吊杆
技术规格
标准
实测
结论
基本结构形式
单层卷绕
合格
标称功率
3KW
合格
有效载荷
400KG
合格
运营速度
0.06-0.6m/s
合格
速度误差
-5% +10%
合格
反复定位精度
≤+ -2mm
合格
同步精度
≤+ -3mm
合格
安全装置—行程保护和极限保护动作 10次均有效、松绳乱绳叠绳保护
安全可靠
合格
噪声
≤48dB(A)
合格
电气接地电阻≤4V ,反复接地电阻≤10V ,绝缘电阻≥0.5MV
合格
测试名称
及
基本参数
测试名称:防火幕
技术规格
标准
实测
结论
电机功率
2.2KW
数量
1台
提高速度
0.1米/秒
合格
下降速度
三级液压阻尼自动变速
合格
抗水平风压
≥40KG/M2
合格
下降总时间
≤45秒
合格
测试名称
及
基本参数
测试名称:伸缩大幕
技术规格
标准
实测
结论
电机功率
数量
1台
开幕速度
0.01-1米/秒
合格
运营噪声
≤48DB
合格
重庆合川文化艺术中心
舞台机械设备、灯光、音响工程验收结论
针对招标文献的音响技术指标规定和国家相关多功能厅的视听标准,该工程符合表演、会议、电影的多功能使用。施工工艺上达成标准,视听效果良好、人声清楚度高、音乐有震感、话筒传声增益大,批准验收合格。整体工程施工规范、工艺先进合格,工程符合设计和招标文献规定,批准给予验收,在运营和维护中提出如下建议:
1、进一步平衡楼座与楼下后排观众度的声压
2、对中置音箱角度微调
3、会议话筒进一步调试使其传声增益在大些
4、建议在主演区增长1道侧光吊杆
5、舞台灯光的顶灯位置可以按需要作调整
6、如侧光吊杆增长,侧光布线及灯位也作相应调整
7、做好机柜的标记
8、做好操作人员的培训工作。
验收专家:
南京军区前线文工团高级工程师:孙振才
江苏省演艺集团国家高级音响设计师:俞金祥
