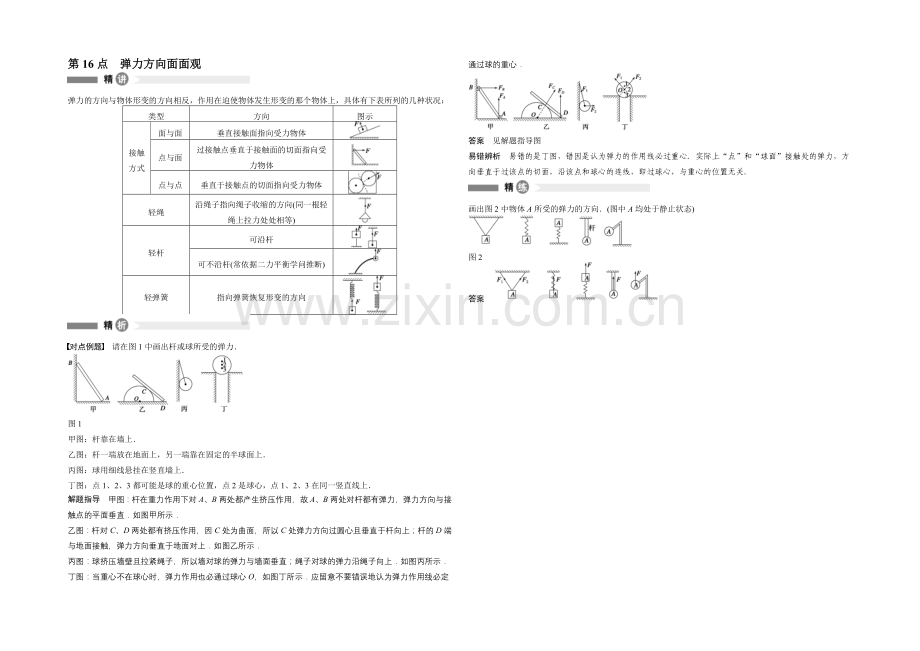

第16点　弹力方向面面观

弹力的方向与物体形变的方向相反，作用在迫使物体发生形变的那个物体上，具体有下表所列的几种状况：
类型
方向
图示
接触
方式
面与面
垂直接触面指向受力物体

点与面
过接触点垂直于接触面的切面指向受力物体

点与点
垂直于接触点的切面指向受力物体

轻绳
沿绳子指向绳子收缩的方向(同一根轻绳上拉力处处相等)

轻杆
可沿杆

可不沿杆(常依据二力平衡学问推断)

轻弹簧
指向弹簧恢复形变的方向

对点例题　请在图1中画出杆或球所受的弹力．

图1
甲图：杆靠在墙上．
乙图：杆一端放在地面上，另一端靠在固定的半球面上．
丙图：球用细线悬挂在竖直墙上．
丁图：点1、2、3都可能是球的重心位置，点2是球心，点1、2、3在同一竖直线上．
解题指导　甲图：杆在重力作用下对A、B两处都产生挤压作用，故A、B两处对杆都有弹力，弹力方向与接触点的平面垂直．如图甲所示．
乙图：杆对C、D两处都有挤压作用，因C处为曲面，所以C处弹力方向过圆心且垂直于杆向上；杆的D端与地面接触，弹力方向垂直于地面对上．如图乙所示．
丙图：球挤压墙壁且拉紧绳子，所以墙对球的弹力与墙面垂直；绳子对球的弹力沿绳子向上．如图丙所示．
丁图：当重心不在球心时，弹力作用也必通过球心O，如图丁所示．应留意不要错误地认为弹力作用线必定通过球的重心．

答案　见解题指导图
易错辨析　易错的是丁图，错因是认为弹力的作用线必过重心．实际上“点”和“球面”接触处的弹力，方向垂直于过该点的切面，沿该点和球心的连线，即过球心，与重心的位置无关．

画出图2中物体A所受的弹力的方向．(图中A均处于静止状态)

图2
答案
