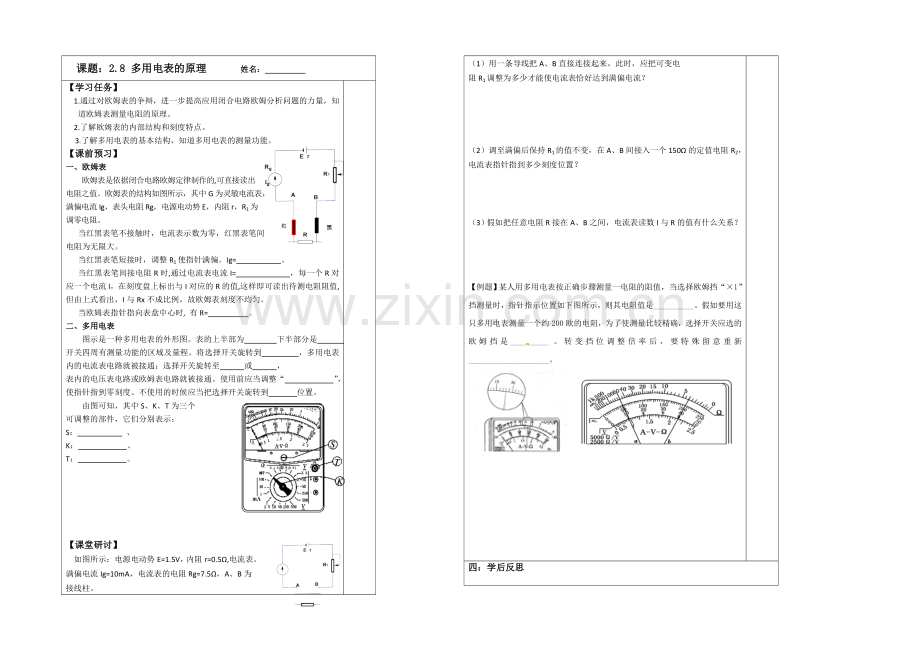

课题：2.8 多用电表的原理 姓名：
【学习任务】
1.通过对欧姆表的争辩，进一步提高应用闭合电路欧姆分析问题的力量，知道欧姆表测量电阻的原理。
2.了解欧姆表的内部结构和刻度特点。
3.了解多用电表的基本结构，知道多用电表的测量功能。
【课前预习】
一、欧姆表
欧姆表是依据闭合电路欧姆定律制作的,可直接读出
电阻之值。欧姆表的结构如图所示，其中G为灵敏电流表，
满偏电流Ig，表头电阻Rg，电源电动势E，内阻r，R1为
调零电阻。
当红黑表笔不接触时，电流表示数为零，红黑表笔间
电阻为无限大。
当红黑表笔短接时，调整R1使指针满偏。Ig= 。
当红黑表笔间接电阻R时,通过电流表电流I= ，每一个R对应一个电流I，在刻度盘上标出与I对应的R的值,这样即可读出待测电阻阻值,但由上式看出，I与Rx不成比例，故欧姆表刻度不均匀。
当欧姆表指针指向表盘中心时, 有R= 。
二、多用电表
图示是一种多用电表的外形图。表的上半部为 下半部分是 ，开关四周有测量功能的区域及量程。将选择开关旋转到 ，多用电表内的电流表电路就被接通；选择开关旋转至 或 ，
表内的电压表电路或欧姆表电路就被接通。使用前应当调整“ ”，使指针指到零刻度。不使用的时候应当把选择开关旋转到 位置。
由图可知，其中S、K、T为三个
可调整的部件，它们分别表示：
S： 、
K： 、
T： 。

【课堂研讨】
如图所示：电源电动势E=1.5V，内阻r=0.5Ω,电流表。
满偏电流Ig=10mA，电流表的电阻Rg=7.5Ω，A、B为
接线柱。
（1）用一条导线把A、B直接连接起来，此时，应把可变电
阻R1调整为多少才能使电流表恰好达到满偏电流？

（2）调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表指针指到多少刻度位置？

（3）假如把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？

【例题】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。假如要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。转变挡位调整倍率后，要特殊留意重新____________________。

四：学后反思

课堂检测—2.8 多用电表的原理 姓名：
1．用多用电表欧姆挡测电阻时，下列说法正确的是（ ）
A．测量前必需调零，而且每测一次电阻都要重新调零
B．为了使测量值比较精确     ，应当用两手分别将两表笔与待测电阻两端紧紧捏
在一起，以使表笔与待测电阻接触良好
C．待测电阻若是连接在电路中，应当先把他与其它元件断开后再测量
D．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或沟通电压最高挡
2．多用电表中“+”孔应插_______（填“红”或“黑”）表笔，电流是从该表笔流_______（填“进”或“出”），欧姆表内部电池的正极是接_______（填“红”或“黑”）表笔的。
3．一个标有“220V 40W”的白炽灯泡，当用多用电表的欧姆挡去测量它的
电阻时，测的值（ ）
A．接近1210Ω B．接近5.5Ω
C．明显大于1210Ω D．明显小于1210Ω
4．下列说法中正确的是（ ）
A．欧姆表的每一挡的测量范围都是0~∞
B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的
C．用欧姆表测电阻时，指针越接近刻度盘中心，误差越大
D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
5．关于多用电表表盘上的刻度线，下列说法中正确的是（ ）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．沟通电压刻度线是均匀的
D．电阻刻度上的零刻度线在表盘刻度的左端
6．调整欧姆零点后,用"×10"挡测量一个电阻的阻值,发觉表针偏转角度微小,
那么正确的推断和做是（ ）
A.这个电阻值很小
B.这个电阻值很大
C.为了把电阻值测得更精确     些,应换用"×1"挡,重新调整欧姆零点后测量。
D.为了把电阻值测得更精确     些,应换用"×100"挡,重新调整欧姆零点后测量。

课外作业——2.8 多用电表的原理 姓名：
1.关于多用电表表面上的刻度线 , 下列说法正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.沟通电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应
2. 用 求出的“220V,40W”电灯泡电阻为1210Ω，用多用电表测得
其电阻只有90Ω，下列说法中正确的是（ ）
A. 两个电阻阻值相差悬殊是不正常的 , 肯定是测量时读错了数据
B. 两个阻值相差悬殊是正常的 , 由于欧姆表测电阻的误差大
C. 两个阻值相差悬殊是不正常的 , 可能出厂时把灯泡的功率标错了
D. 两个阻值相差悬殊是正常的 ,1210Ω是正常工作状态 ( 温度很高 )
的阻值 ,90Ω是常温下的阻值
3.在图示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的.为了查出断导线,某同学想先将多用电表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观看多用电表指针的示数.在下列选挡中,符合操作规程的是（ ）
A．直流10V挡
B.直流0.5A挡
C.直流2.5V挡
D.欧姆挡
4. 一多用电表的欧姆挡有4挡,分别为×1Ω，×10Ω，×100Ω，×1000Ω，现用它来测一未知电阻值．当用×100Ω挡测量时,发觉指针的偏转角度很小． 为了使测量结果更精确     ,测量前应进行如下两项操作,先                  ，接着                   ，然后再测量并读数．
