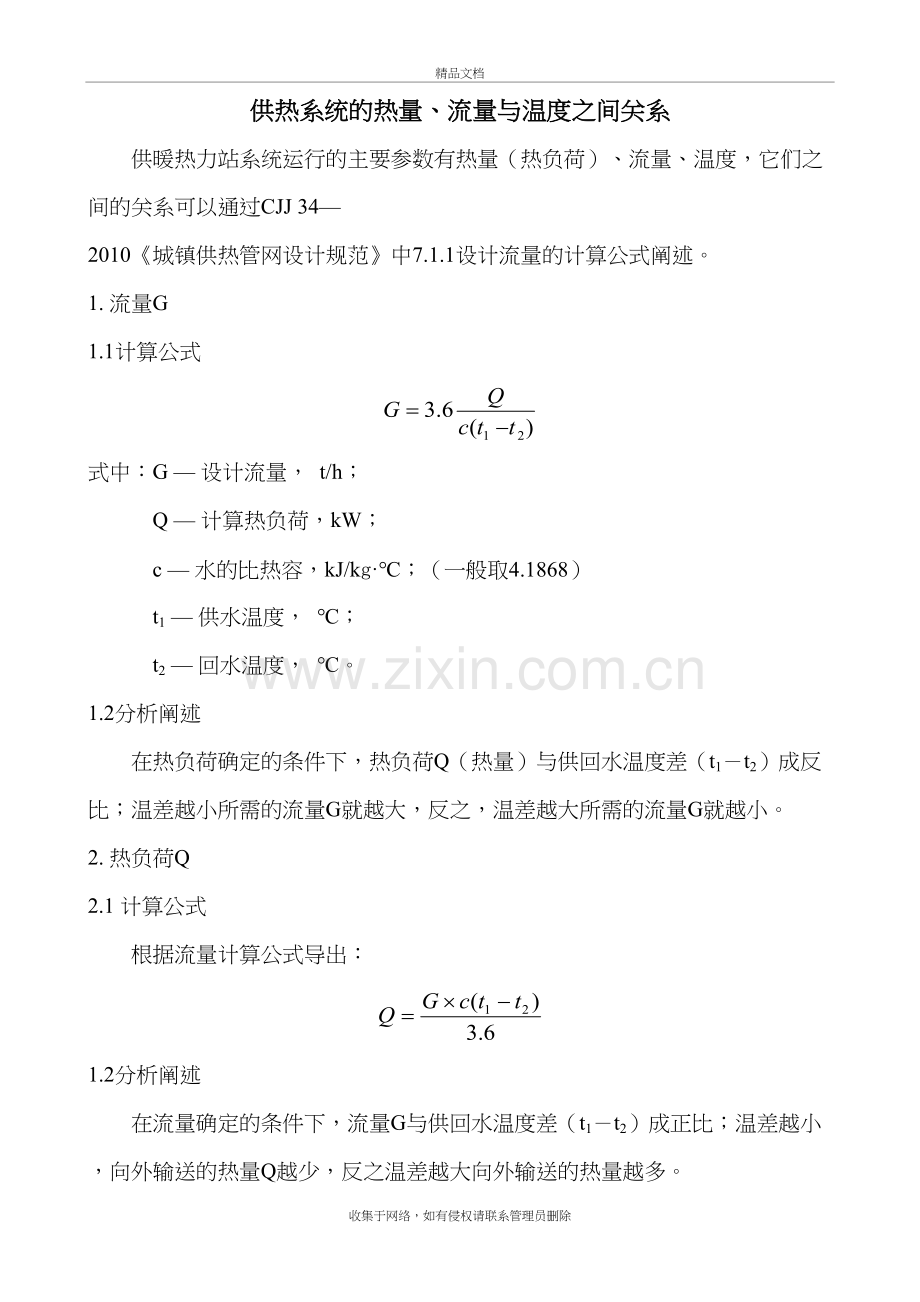

供热系统的热量、流量与温度之间关系
供暖热力站系统运行的主要参数有热量（热负荷）、流量、温度，它们之间的关系可以通过CJJ 34—2010《城镇供热管网设计规范》中7.1.1设计流量的计算公式阐述。
1. 流量G
1.1计算公式

式中：G — 设计流量， t/h；
Q — 计算热负荷，kW；
c — 水的比热容，kJ/kg·℃；（一般取4.1868）
t1 — 供水温度， ℃；
t2 — 回水温度， ℃。
1.2分析阐述
在热负荷确定的条件下，热负荷Q（热量）与供回水温度差（t1－t2）成反比；温差越小所需的流量G就越大，反之，温差越大所需的流量G就越小。
2. 热负荷Q
2.1 计算公式
根据流量计算公式导出：

1.2分析阐述
在流量确定的条件下，流量G与供回水温度差（t1－t2）成正比；温差越小，向外输送的热量Q越少，反之温差越大向外输送的热量越多。
3. 温差（t1－t2）
3.1计算公式
根据流量计算公式导出：

3.2分析阐述
在热负荷Q（热量）确定的条件下，热量Q与流量G成反比，流量越小，温差越大，反之，流量越大温差越小。
