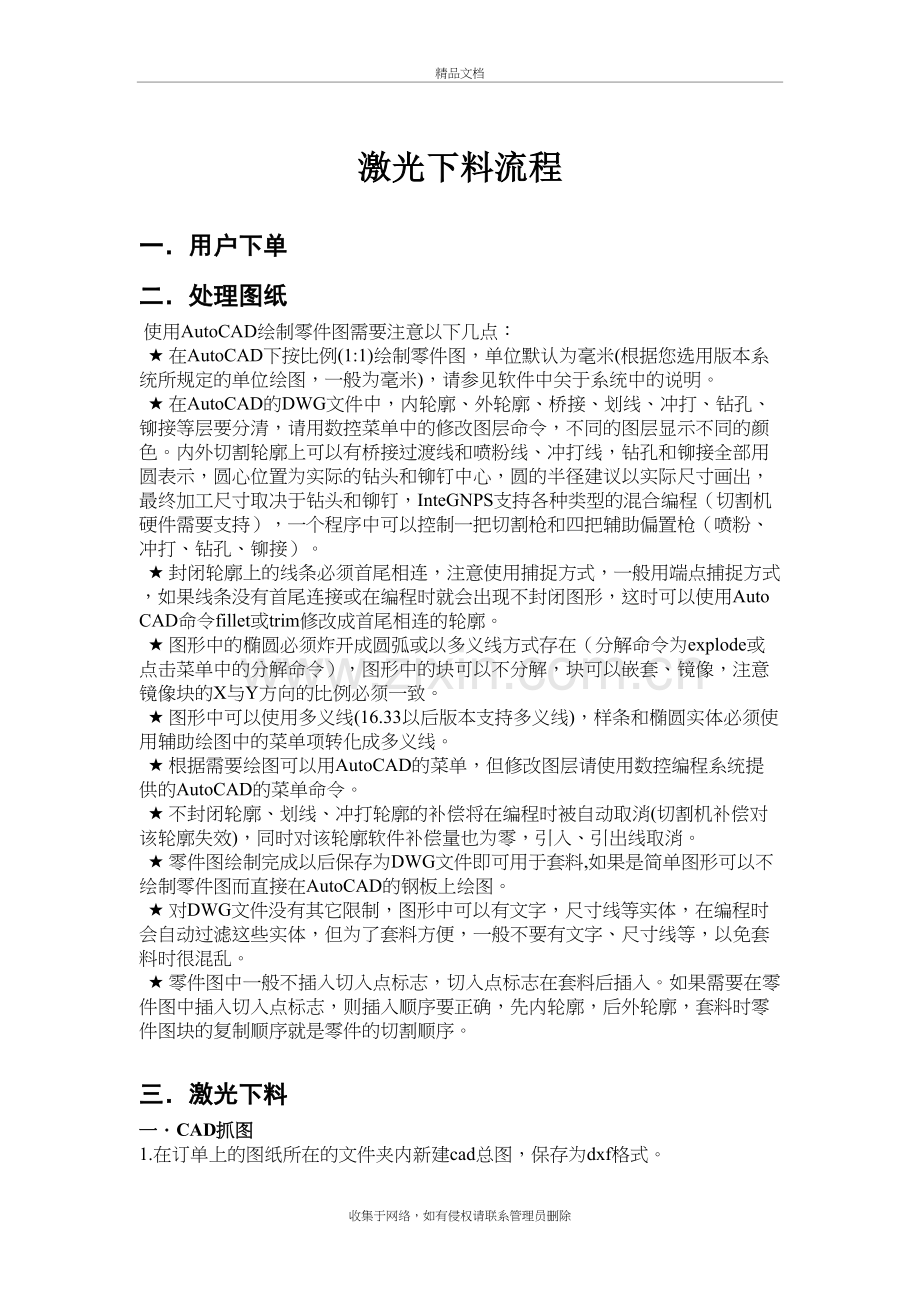

激光下料基本流程讲课讲稿.doc_第2页
第2页 / 共4页
激光下料基本流程讲课讲稿.doc_第3页
第3页 / 共4页
激光下料基本流程讲课讲稿.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、激光下料基本流程精品文档激光下料流程一用户下单二处理图纸 使用AutoCAD绘制零件图需要注意以下几点:在AutoCAD下按比例(1:1)绘制零件图,单位默认为毫米(根据您选用版本系统所规定的单位绘图,一般为毫米),请参见软件中关于系统中的说明。在AutoCAD的DWG文件中,内轮廓、外轮廓、桥接、划线、冲打、钻孔、铆接等层要分清,请用数控菜单中的修改图层命令,不同的图层显示不同的颜色。内外切割轮廓上可以有桥接过渡线和喷粉线、冲打线,钻孔和铆接全部用圆表示,圆心位置为实际的钻头和铆钉中心,圆的半径建议以实际尺寸画出,最终加工尺寸取决于钻头和铆钉,InteGNPS支持各种类型的混合编程(切割机硬

2、件需要支持),一个程序中可以控制一把切割枪和四把辅助偏置枪(喷粉、冲打、钻孔、铆接)。封闭轮廓上的线条必须首尾相连,注意使用捕捉方式,一般用端点捕捉方式,如果线条没有首尾连接或在编程时就会出现不封闭图形,这时可以使用AutoCAD命令fillet或trim修改成首尾相连的轮廓。图形中的椭圆必须炸开成圆弧或以多义线方式存在(分解命令为explode或点击菜单中的分解命令),图形中的块可以不分解,块可以嵌套、镜像,注意镜像块的X与Y方向的比例必须一致。图形中可以使用多义线(16.33以后版本支持多义线),样条和椭圆实体必须使用辅助绘图中的菜单项转化成多义线。根据需要绘图可以用AutoCAD的菜单,

3、但修改图层请使用数控编程系统提供的AutoCAD的菜单命令。不封闭轮廓、划线、冲打轮廓的补偿将在编程时被自动取消(切割机补偿对该轮廓失效),同时对该轮廓软件补偿量也为零,引入、引出线取消。零件图绘制完成以后保存为DWG文件即可用于套料,如果是简单图形可以不绘制零件图而直接在AutoCAD的钢板上绘图。对DWG文件没有其它限制,图形中可以有文字,尺寸线等实体,在编程时会自动过滤这些实体,但为了套料方便,一般不要有文字、尺寸线等,以免套料时很混乱。零件图中一般不插入切入点标志,切入点标志在套料后插入。如果需要在零件图中插入切入点标志,则插入顺序要正确,先内轮廓,后外轮廓,套料时零件图块的复制顺序就

4、是零件的切割顺序。三激光下料一CAD抓图1.在订单上的图纸所在的文件夹内新建cad总图,保存为dxf格式。2.将图纸中需要加光下料的图形复制后,按照材料厚度从小到大的顺序应用Ctrl+Shift+V粘贴为块到总图中。3.注意事项:(1)尺寸线全部去掉(2)在图形上面、下面写上清晰醒目的材料厚度和件数(3)图形要保证完整性,注意区分:割线(白色,加工时贯穿材料)和刻线(一般为折弯线,黄色,仅划出一道痕迹,不贯穿材料)二 CAD排版注意事项:1.根据厚度,选择不同规格的钢板。序号材料厚度/mm钢板规格/mm21t=1.0,1.22000x1000,2500x12502t=1.5,2.02500x1

5、250,3000x15003t2.33000x15002.排版时图形之间保证切割不发生干涉的最小间隙与板厚有关:序号材料厚度t(thick)/mm最小间隙gap/mm1t=662t=86、83t=108、103.排版时,灵活运用边角料,提高材料的利用率。NEWCAM软件基本操作步骤 一、群组编辑 1. 排版后的CAD图形保存(save)为DXF格式导入(lead in)【R】。 2. 图形导入到群组编辑模式后进行分解【X】重叠线【C】自动串接【Z】三步后如果此图形是封闭的我们所看到的图形的颜色是蓝色的若图形为非封闭的我们所看到的图形的颜色是绿色的如果是单一的一段的非封闭的颜色的白色的区分这些线

6、的颜色多重线必须打开。 3. 群组【J】选中图形后右键3次二、排版【2】 三、切割路径 【3】1.常用快捷键Y切空G割线H刻线K外轮廓Shift+P打点(青色)2.由于CAD和NEWCAM中的参数有可能不匹配,排版后的图形偶尔会出现变化,所以在排版之后还要仔细检查图形内容是否与原图形相同。四、【N】将图形转换成数控代码五、打开CNC文件,Ctrl+H替换Z40全部换成Z20,保存。(考虑到软件内切割头在Z轴的默认与实际位置不匹配)。六、列印表格【L】消耗材料尺寸长宽,分别加1015mm,切割总距离不足1m的按1m算。TRUTOPS软件基本操作步骤示意图一 CAD NEST LASER二 (1)

7、CAD 用CAD绘好所要切割的轮廓后,保存成DXF格式。(2) NESTDXF格式改成GEO格式后,开始进入组合排版。根据材料厚度设置工件排版参数(建立新任务单,选择板料(ST37、1.4301、ALMG)、加工件数、板材尺寸。工件间距、板料间距、工件排料的起始角等)。完成设置后,起动自动生成排版,并保存为TAF格式。(3)LASER打开需要生成激光切割的TAF文档,起动自动生成激光切割路线,并做相应处理。完成后,点击起动NC,生成NC程序LST文件。三 相关解释1.DXFDXF = Drawing exchange format.绘图交换文件,可以在多种软件之间实现图形数据交换。2. GEO

8、GEO = Geostationary Orbit.(What is “orbit”? Its the curved path in space.)静态轨道,意义不甚明了。3. TAFTAF=Buidtafel(list of illustrations)Buidtafel为德语,直译为“页”,译为英文大概为poster,large picture.中文大概为画页列表。4. LSTLST = list of program codes.程序列表。When in the step of Typesetting,notice to check the gaps between the workpieces. 收集于网络,如有侵权请联系管理员删除
