PX 系列电量隔离传感器/变送器 使用说明书
PX 系列电量隔离传感器/变送器 使用说明书

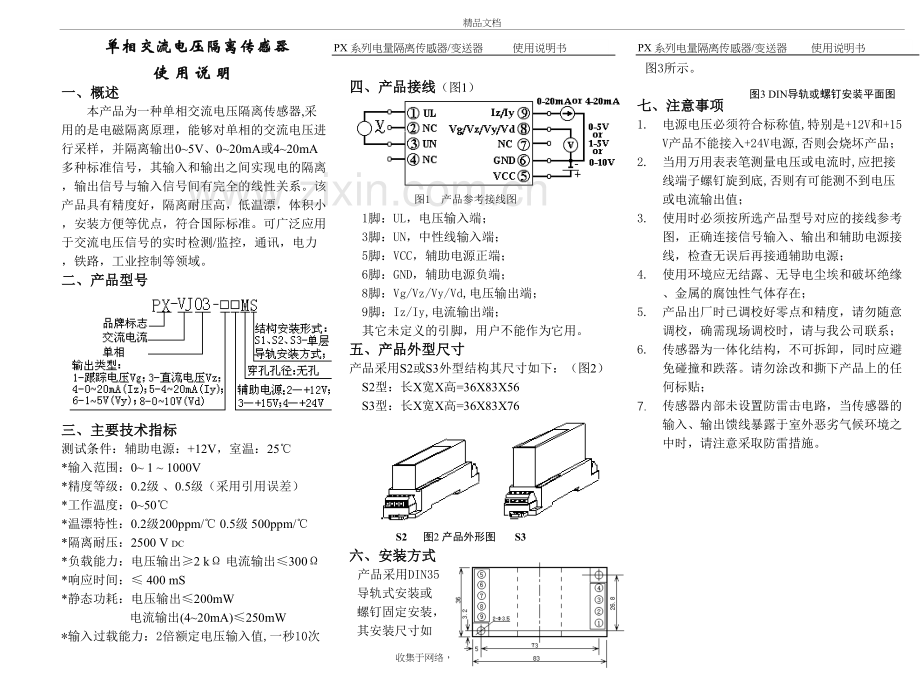

单相交流电压隔离传感器
使 用 说 明
一、概述
本产品为一种单相交流电压隔离传感器,采用的是电磁隔离原理，能够对单相的交流电压进行采样，并隔离输出0~5V、0~20mA或4~20mA多种标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号间有完全的线性关系。该产品具有精度好，隔离耐压高，低温漂，体积小，安装方便等优点，符合国际标准。可广泛应用于交流电压信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。
二、产品型号
三、主要技术指标
测试条件：辅助电源：+12V，室温：25℃
*输入范围：0~ 1 ~ 1000V
*精度等级：0.2级 、0.5级（采用引用误差）
*工作温度：0~50℃
*温漂特性：0.2级200ppm/℃ 0.5级 500ppm/℃
*隔离耐压：2500 V DC
*负载能力：电压输出≥2 kΩ 电流输出≤300Ω
*响应时间：≤ 400 mS
*静态功耗：电压输出≤200mW
电流输出(4~20mA)≤250mW
*输入过载能力：2倍额定电压输入值,一秒10次

四、产品接线（图1）
图1 产品参考接线图
1脚：UL，电压输入端；
3脚：UN，中性线输入端；
5脚：VCC，辅助电源正端；
6脚：GND，辅助电源负端；
8脚：Vg/Vz/Vy/Vd,电压输出端；
9脚：Iz/Iy,电流输出端；
其它未定义的引脚，用户不能作为它用。
五、产品外型尺寸
产品采用S2或S3外型结构其尺寸如下：（图2）
S2型：长X宽X高=36X83X56
S3型：长X宽X高=36X83X76

S2 图2 产品外形图 S3
六、安装方式
产品采用DIN35
导轨式安装或
螺钉固定安装，
其安装尺寸如
图3所示。
图3 DIN导轨或螺钉安装平面图

七、注意事项
1. 电源电压必须符合标称值,特别是+12V和+15V产品不能接入+24V电源,否则会烧坏产品；
2. 当用万用表表笔测量电压或电流时,应把接线端子螺钉旋到底,否则有可能测不到电压或电流输出值；
3. 使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和辅助电源接线，检查无误后再接通辅助电源；
4. 使用环境应无结露、无导电尘埃和破坏绝缘、金属的腐蚀性气体存在；
5. 产品出厂时已调校好零点和精度，请勿随意调校，确需现场调校时，请与我公司联系；
6. 传感器为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴；
7. 传感器内部未设置防雷击电路，当传感器的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
