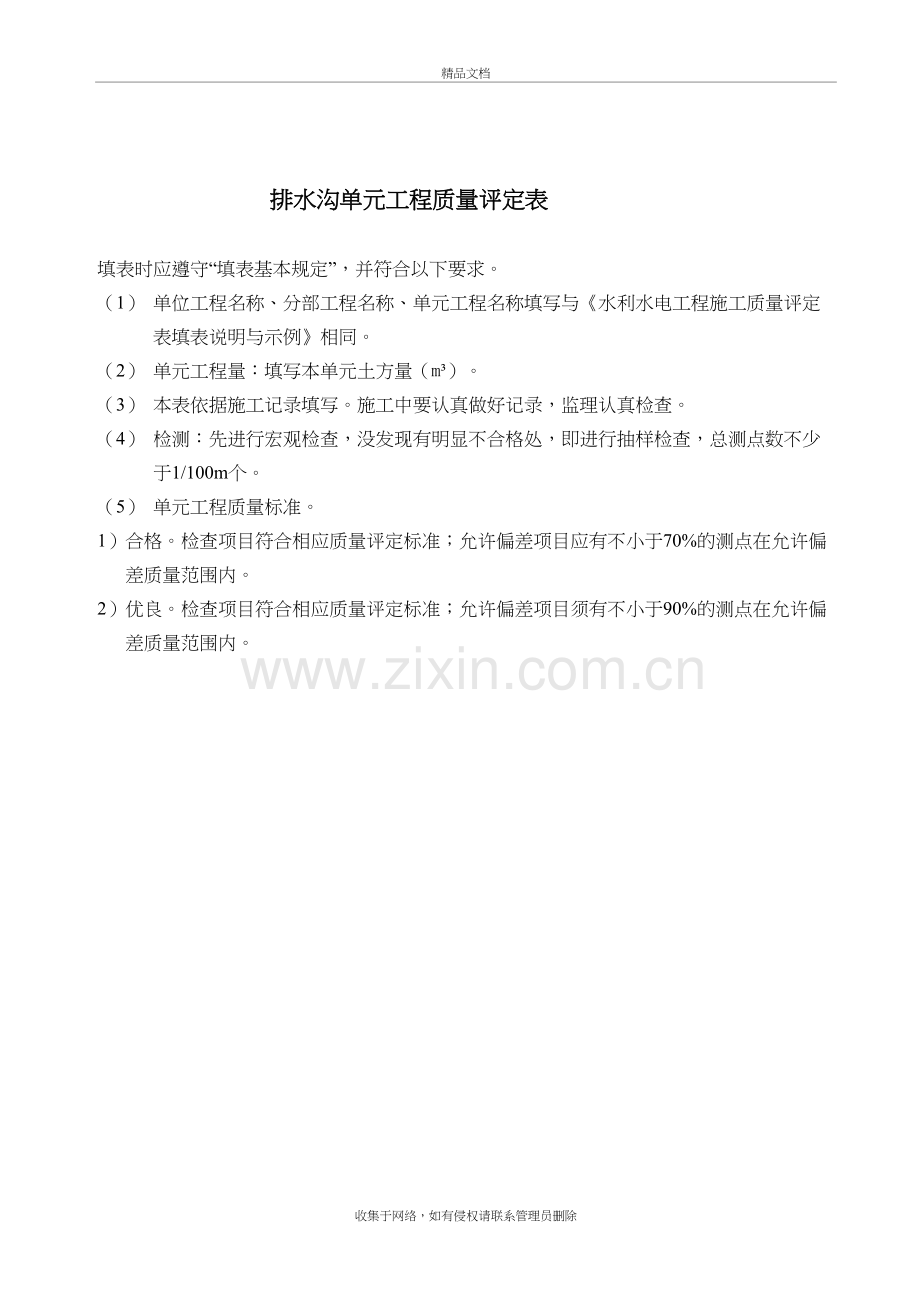

小型农田水利工程单元工程质量评定表精品文档 排水沟单元工程质量评定表填表时应遵守“填表基本规定”，并符合以下要求。（1） 单位工程名称、分部工程名称、单元工程名称填写与水利水电工程施工质量评定表填表说明与示例相同。（2） 单元工程量：填写本单元土方量（m）。（3） 本表依据施工记录填写。施工中要认真做好记录，监理认真检查。（4） 检测：先进行宏观检查，没发现有明显不合格处，即进行抽样检查，总测点数不少于1/100m个。（5） 单元工程质量标准。1） 合格。检查项目符合相应质量评定标准；允许偏差项目应有不小于70%的测点在允许偏差质量范围内。2） 优良。检查项目符合相应质量评定标准；允许偏差项目须有不小于90%的测点在允许偏差质量范围内。小型农田水利工程表3.2 排水沟单元工程质量评定表单位工程名称单元工程量分部工程名称检验日期单元工程名称评定日期项次检查项目质量标准检 验 记 录1排水沟道排水沟内无残土、土隔，沟底及两边坡平整2马道马道平整无土隔、边线顺直3弃土堆堆放整齐平整项次检测项目允许偏差总测点数合格点数合格率（%）1沟底高程不高于设计沟底高程2沟底宽设计底宽的10%，且小于20cm3边坡设计值的5%4马道设计底宽的10%，且小于50cm5弃土堆外边线40cm,内边线20cm评定意见评定等级检查全部符合质量标准，检测项目共检测 点，合格点数 点，合格率 %施工单位年 月 日监理单位年 月 日小型农田水利工程表3.2 排水沟单元工程质量评定表（示例）单位工程名称川海灌区排灌配套工程单元工程量5600 m分部工程名称排水沟道检验日期2008年5月10日至2008年5月20日单元工程名称斗沟一评定日期2008年5月21日项次检查项目质量标准检 验 记 录1排水沟道排水沟内无残土、土隔，沟底及两边坡平整排水沟内无残土、土隔，沟底及两边坡平整2马道马道平整无土隔、边线顺直马道平整无土隔、边线顺直3弃土堆堆放整齐平整堆放整齐平整项次检测项目允许偏差总测点数合格点数合格率（%）1沟底高程不高于设计沟底高程56561002沟底宽设计底宽的10%，且小于20cm2825893边坡设计值的5%2824864马道设计底宽的10%，且小于50cm2825895弃土堆外边线40cm,内边线20cm201785评定意见评定等级检查全部符合质量标准，检测项目共检测 160 点，合格点数 147 点，合格率 92 %优良施工单位年月日监理单位年月日第七节 渠道单元工程质量评定表填表时应遵守“填表基本规定”，并符合以下要求。（1） 单位工程名称、分部工程名称、单元工程名称填写与水利水电工程施工质量评定表填表说明与示例相同。（2） 单元工程量：填写本单元土方量（m）。（3） 本表依据施工记录填写。施工中要认真做好记录，监理认真检查。（4）检测：先进行宏观检查，没发现有明显不合格处，即进行抽样检查，总测点数不少于1/100m个。（5）单元工程质量标准。1）合格。检查项目符合相应质量评定标准；允许偏差项目应有不小于70%的测点在允许偏差质量范围内。2）优良。检查项目符合相应质量评定标准；允许偏差项目须有不小于90%的测点在允许偏差质量范围内。小型农田水利工程表3.3 渠道单元工程质量评定表单位工程名称单元工程量分部工程名称检验日期单元工程名称评定日期项次检查项目质量标准检 验 记 录1灌水渠道渠内无残土、土隔2马道马道平整无土隔、边线顺直项次检测项目允许偏差总测点数合格点数合格率（%）1渠底高程不高于设计水深的10%，且小于30cm2渠底宽设计底宽的10%3边坡设计值的5%4马道设计底宽的10%，且小于50cm5堤顶不低于设计高程不小于设计宽度6压实指标干密度1.5t/ m80%评定意见评定等级检查项目全部符合质量标准，检测项目共检测 点，合格点数 点，合格率 %施工单位 年 月 日监理单位 年 月 日小型农田水利工程表3.3 渠道单元工程质量评定表单位工程名称川海灌区配套工程单元工程量5600 m分部工程名称排水沟道检验日期2008年5月10日至2008年5月23日单元工程名称斗渠一评定日期2008年5月24日项次检查项目质量标准检 验 记 录1灌水渠道渠内无残土、土隔渠内无残土、土隔2马道马道平整无土隔、边线顺直马道平整无土隔、边线顺直项次检测项目允许偏差总测点数合格点数合格率（%）1渠底高程不高于设计水深的10%，且小于30cm56561002渠底宽设计底宽的10%2825893边坡设计值的5%2824864马道设计底宽的10%，且小于50cm2825895堤顶不低于设计高程565393不小于设计宽度5653956压实指标干密度1.5t/ m80%323197评定意见评定等级检查项目全部符合质量标准，检测项目共检测 284 点，合格点数 266 点，合格率94 %优良施工单位年 月 日监理单位 年 月 日混凝土单元工程质量评定表填表时必须遵守“填表基本规则”，并符合以下要求：（1）单元工程划分：按混凝土浇筑仓号划分，每一仓号为一单元工程，排架柱梁系按一次检查验收的范围，若干个梁柱为一个单元工程。（2）单元工程量：填写本单元混凝土浇筑量（m3）。（3）本表是在表3.7.1、表3.7.2、表3.7.3、表3.7.4和表3.7.5等工序质量评定后，由施工单位按照监理复核的工序质量结果填写（从表头至评定意见）。单元工程质量等级由建设、监理复核评定。(4)单元工程质量标准1）合格：工序质量全部合格。2）优良：工序质量全部合格，优良工序达50%及以上，且主要工序全部优良。小型农田水利工程表3.7 混凝土单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位毕节市欣源水利水电建筑有限公司单元工程名称、部位评定日期项次工 序 名 称工 序 质 量 等 级1基础面或混凝土施工缝处理2模板3钢筋4止水、伸缩缝和排水管安装5混凝土浇注评定意见单元工程质量等级工序质量全部合格，主要工序钢筋、混凝土浇注两工序质量 ，工序质量优良率为 %施工 单位 年 月 日 建设（监理）单位 年 月 日小型农田水利工程表3.7 混凝土单元工程质量评定表（示例）单位工程名称输水洞工程单元工程量混凝土788m分部工程名称闸室段施工单位水利有限公司单元工程名称、部位5号坝段2.5m4.0评定日期2008年7月5日项次工 序 名 称工 序 质 量 等 级1基础面或混凝土施工缝处理优良2模板合格3钢筋优良4止水、伸缩缝和排水管安装合格5混凝土浇注优良评定意见单元工程质量等级工序质量全部合格，主要工序钢筋、混凝土浇注两工序质量 优良，工序质量优良率为 60.0 %优良施工 单位 年月 日 建设（监理）单位 年月日基础面或混凝土施工缝处理工序质量评定表填表时必须遵守“填表基本规则”，并符合以下要求：（1）单位工程名称、分部工程名称及单元工程名称、部位填写与单元工程表3.7相同。（2）单元工程量：除填写本单元工程混凝土量（m3）外，还要填基础岩面、施工缝或软基面处理的数量（m2）。（3）本工序表分为基础岩面、混凝土施工缝和软基面等三种类型。各类型检查项目与质量标准不同。所评定工序属于哪种类型，就按相应类型检查项目的质量标准进行质量检验，并记录检验结果。（4） 工序质量标准：在开仓前进行最后一次检查，主要检查项目符合质量标准，其他检查项目基本符合质量标准，即评为合格；全部符合质量标准，即评为优良。小型农田水利工程表3.7.1 基础面或混凝土施工缝处理工序质量评定表单位工程名称单元工程量分部工程名称施工单位毕节市欣源水利水电建筑有限公司单元工程名称、部位检验日期项次检查项目质量标准检验记录1基础岩面(1)建基面无松动岩块(2)地表水和地下水妥善引排或封堵(3)岩面清洗清洗洁净，无积水，无积渣杂物2混凝土施工缝(1)表面处理无乳皮、成毛面(2)混凝土表面清洗清洗洁净，无积水，无积渣杂物3软基面(1)建基面预留保护层已挖除，地质符合设计要求(2)垫层铺填符合设计要求(3)基础面清理无乱石、杂物，坑洞分层回填夯实评 定 意 见工序质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准施工单位 年 月 日建设（监理）单位 年 月 日小型农田水利工程表3.7.1 基础面或混凝土施工缝处理工序质量评定表（示例）单位工程名称输水洞工程单元工程量混凝土788m,施工缝250分部工程名称闸室段施工单位水利有限公司单元工程名称、部位5号坝段2.5m4.0检验日期2008年7月30日项次检查项目质量标准检验记录1基础岩面(1)建基面无松动岩块(2)地表水和地下水妥善引排或封堵(3)岩面清洗清洗洁净，无积水，无积渣杂物2混凝土施工缝(1)表面处理无乳皮、成毛面表面无乳皮，全部凿成毛面(2)混凝土表面清洗清洗洁净，无积水，无积渣杂物表面已清洗干净，积水已排除，无积渣杂物3软基面(1)建基面预留保护层已挖除，地质符合设计要求(2)垫层铺填符合设计要求(3)基础面清理无乱石、杂物，坑洞分层回填夯实评 定 意 见工序质量等级主要检查项目全部符合质量标准，一般检查项目 符合 质量标准优良施工单位 年月日建设（监理）单位 年 月日第十三节 混凝土模板工序质量评定表填表时必须遵守“填表基本规则”，并符合以下要求。（1）单位工程名称、分部工程名称及单元工程名称、部位填写与单元工程表3.7相同。（2）单元工程量：除填本单位混凝土量（m3）外，还要填模板安装量（m2）。（3）检查项目项次1质量标准栏须填写设计要求，如写不下可另附页。（4）检测项目。1）允许偏差栏分为3种，应按模板性质及种类，在相应栏内用“”标明。2）项次4、5、6、7应按施工图填写设计值及其单位（m或cm）。实测值应对应于设计值，且一般同单位，而不应填偏差值。3）检测：按水平线（或垂直线）布置检测点。总检测点数量，模板面积在100m2以内，不少于20个；100m2以上，不少于30个。（5）工序质量标准。在主要检查项目符合质量标准的前提下，一般检查项目基本合格的质量标准，检测总点数中有70%及其以上符合质量标准，即评为合格；一般检查项目符合质量标准，检测总点数中有90%及其以上符合质量标准，即评为优良。 小型农田水利工程表3.7.2 混凝土模板工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期项次检查项目质量标准检验记录1稳定性、刚度和强度符合设计要求（支撑牢固，稳定）2模板表面光洁、无污物、接缝严密项次检测项目设计值允许偏差（mm）实测值 （单位：项次13，mm；项次47，m） 合格数（点）合格率（%）外露表面隐蔽内面钢模木模1模板平整度：相邻两模板面高差2352局部不平（用2m直尺检查）25103板面缝隙1224结构物边线与设计边线10155结构物水平断面内部尺寸206承重模板标高57预留孔、洞尺寸及位置10检测结果共检测 点，其中合格 点，合格率 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 % 施工单位 年 月 日建设（监理）单位 年 月 日小型农田水利工程表3.7.2 混凝土模板工序质量评定表（示例）单位工程名称输水洞工程单元工程量混凝土788m,模板面积145.8分部工程名称闸室段施工单位水利有限公司单元工程名称、部位5号坝段2.54.0m检验日期2008年8月3日项次检查项目质量标准检验记录1稳定性、刚度和强度符合设计要求（支撑牢固，稳定）采用钢模板、钢支撑和方木，稳定性、刚度和强度满足设计要求2模板表面光洁、无污物、接缝严密模板表面光洁、无污物，接缝严密项次检测项目设计值允许偏差（mm）实测值 （单位：项次13，mm；项次47，m） 合格数（点）合格率（%）外露表面隐蔽内面钢模木模1模板平整度：相邻两模板面高差2350.3、1.2、2.8、0.7、0.2、0.7、0.9、1.5787.52局部不平（用2m直尺检查）25101.7、2.3、0.2、0.4、1.0、1.2、0.7、2.4675.03板面缝隙1220.2、0.5、0.7、0.2、1.1、0.4、0.5、0.9、0.3、0.7990.04结构物边线与设计边线10158.747、8.749、8.752、8.75、15.51、15.508、15.5、15.40981005结构物水平断面内部尺寸206承重模板标高52.500、2.500、5.505、2.510375.07预留孔、洞尺寸及位置10检测结果共检测 38 点，其中合格 33 点，合格率 86.8 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目 符合质量标准。检测项目实测点合格率 86.8 % 合格施工单位 年 月 日建设（监理）单位 年 月 日第十四节 混凝土钢筋工序质量评定表填表时应遵守“填表基本规定”，并符合以下要求：（1）单位工程名称、分部工程名称及单元工程名称、部位填写与单元工程表3.7相同。（2）单元工程量 ：除填本单元工程混凝土量（m3）外，还要填钢筋工程量（t）。(3) 检查项目项次1“质量标准”栏为符合设计，填表时须在该栏中注明设计图号。(4) 检测：先进行宏观检查，没发现有明显不合格处，即可进行抽样检查，对梁、板、柱等小型构件，总检测点数不少于30个，其余总检测点数一般不少于50个。（5） 工序质量标准。在主要检查项目符合质量标准的前提下，一般检查项目基本合格的质量标准，检测总点数中有70%及其以上符合质量标准，即评为合格；一般检查项目符合质量标准，检测总点数中有90%及其以上符合质量标准，即评为优良。 小型农田水利工程表3.7.3 混凝土钢筋工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期项次检查项目质量标准检验记录1钢筋的数量、规格尺寸、安装位置符合设计2焊缝表面和焊缝中不允许有裂缝3脱焊点和漏焊点无项次检测项目设计值允许偏差（mm）实 测 值 (mm) 合格数（点）合格率（%）1点焊及电弧焊帮条对焊接头中心的纵向偏差0.5d2接头处钢筋轴线的曲折4度3焊缝长度（d=20）0.5d（-10）高度-0.05d （-1） 宽度-0.1d（-2）咬边深度0.05d 不大于1表面气孔夹渣在2d长度上不多于2个气孔、夹渣直径不大于34绑扎缺扣、松扣20% 且不集中弯钩朝向正确符合设计 图纸搭接长度-0.05d 设计值续表项次检测项目设计值允许偏差（mm）实测值（mm）合格点数合格率（%）5对焊及熔槽焊焊接接头根部未焊透深度2540mm钢筋0.15d4070mm钢筋0.10d接头处钢筋中心线的位移0.1d 不大于2焊缝表面(长为2d)和焊缝截面上蜂窝、气孔、非金属杂质不大于1.5d，3个6钢筋长度方向的偏差(净保护层50mm)1/2净保护层厚7同一排受力钢筋间距的局部偏差柱及梁0.5d板、墙0.1间距 8同一排分布钢筋间距的偏差0.1间距9双排钢筋，其排与排间距的局部偏差0.1排距10梁与柱中钢箍间距的偏差0.1箍筋 间距11保护层厚度的局部偏差1/4净保护层厚 检测 结果共检测 点，其中合格 点，合格率 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目 质量标准。检测项目实测点合格率 %施工单位 年 月 日建设（监理）单位 年 月 日小型农田水利工程表3.7.3 混凝土钢筋工序质量评定表（示例）单位工程名称输水洞工程单元工程量混凝土788m,钢筋13.54t分部工程名称闸室段施工单位水利有限公司单元工程名称、部位5号坝段2.5-4.0m检验日期2008年7月31日项次检查项目质量标准检验记录1钢筋的数量、规格尺寸、安装位置符合设计钢筋20200纵横布置在面层、数量、规格，长度和安装位置均符合设计图纸要求2焊缝表面和焊缝中不允许有裂缝钢筋接头采用电弧焊，纵横钢筋采用点焊、焊缝无裂缝3脱焊点和漏焊点无无脱焊点和漏焊点项次检测项目设计值允许偏差（mm）实 测 值 (mm) 合格数（点）合格率（%）1点焊及电弧焊帮条对焊接头中心的纵向偏差0.5d2接头处钢筋轴线的曲折4度（度）2.5,3.5,4.5,1,3480.03焊缝长度（d=20）2000.5d（-10）210,230,198,200,205 204,195,213,215,20910100高度5-0.05d （-1） 5.5、4、4、4.5、4.1、4.2、4.6、4.4、4、4.210100宽度14-0.1d（-2）14.1,13.8,14,13.9,13.5 14.5,15,13,14,13.510100咬边深度0.05d 不大于10.5,1.0,0.8,1.0,0.7 0.4,0.7,1.0,1.0,0.310100表面气孔夹渣在2d长度上不多于2个0,0,1,1,0,0,0,0,1,210100气孔、夹渣直径不大于31,3,1,1,251004绑扎缺扣、松扣20% 且不集中弯钩朝向正确符合设计 图纸搭接长度-0.05d 设计值续表项次检测项目设计值允许偏差（mm）实测值（mm）合格点数合格率（%）5对焊及熔槽焊焊接接头根部未焊透深度2540mm钢筋0.15d4070mm钢筋0.10d接头处钢筋中心线的位移0.1d 不大于2焊缝表面(长为2d)和焊缝截面上蜂窝、气孔、非金属杂质不大于1.5d，3个6钢筋长度方向的偏差(净保护层50mm)1/2净保护层厚17430,17380,17400,17424,30920,30900,30890,30910787.57同一排受力钢筋间距的局部偏差柱及梁0.5d板、墙0.1间距 200,220,219,220,218, 221,219,220,220,218990.08同一排分布钢筋间距的偏差0.1间距9双排钢筋，其排与排间距的局部偏差0.1排距10梁与柱中钢箍间距的偏差0.1箍筋 间距11保护层厚度的局部偏差1/4净保护层厚 60,50,50,50.5,48,50, 42,38,55,50,64990.0检测 结果共检测 88 点，其中合格 84 点，合格率 95.5 %评 定 意 见工序质量等级主要检查项目全部符合质量标准。一般检查项目符 合 质量标准。检测项目实测点合格率 95.5 %优良施工单位 年 月 日建设（监理）单位 年 月 日第十六节 混凝土浇筑工序质量评定表填表时必须遵守“填表基本规定”，并符合以下要求：（1）单位工程名称、分部工程名称及单元工程名称、部位填写与单元工程表3.7相同。（2）单元工程量 ：填本单元工程混凝土量（m3）。（3）检验日期：混凝土浇筑时和拆模后分别进行检验，填写两个检查起始及截止时间。（4）检查项目栏中项次9中有表面平整要求的位置，指过流表面及高速水流区，或设计有特殊要求的部位。（5）项次10麻面指混凝土表面局部出现直径与深度均小于5mm的小凹坑。项次11蜂窝指混凝土表面无水泥浆，露出石子深度大于5mm，但小于保护层厚度的缺陷。狗洞指混凝土内部松散骨料深度超过保护层厚度的质量问题。（6）项次12露筋指钢筋无混凝土包裹而外露的缺陷。（7）项次14表面裂缝指混凝土表面短小、不跨层的无规则裂缝。项次15深层及贯穿裂缝，对一般大体积混凝土部位，深层裂缝指缝深与缝宽超过1m的裂缝；贯穿裂缝指平面贯穿全仓，或缝深超过浇筑层。（8）工序质量标准：凡主要检查项目全部符合优良质量标准，一般检查项目符合优良或合格质量标准，即评为优良；凡主要检查项目全部符合合格质量标准，一般检查项目基本符合合格质量标准，即评为合格。小型农田水利工程表3.7.5 混凝土浇筑工序质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期项次检查项目质量标准检验记录优良合格1砂浆铺筑厚度不大于3mm，均匀平整厚度不大于3mm，局部稍差2入仓混凝土料无不合格料入仓少量不合格料入仓，经处理尚能基本满足设计要求3平仓分层厚度不大于50mm，铺设均匀，分层清楚，无骨料集中现象局部稍差4混凝土振捣垂直插入下层5cm，有次序，无漏振无架空和漏振5铺料间歇时间符合要求，无初凝现象上游迎水面15m以内无初凝现象，其他部位初凝累计面积不超过1%并经处理合格6积水和泌水无外部水流入，泌水排除及时无外部水流入，有少量泌水，排除不够及时7插筋、管路等埋设件保护保护好，符合要求有少量位移，但不影响使用8混凝土养护混凝土表面保持湿润，无时干时湿现象混凝土表面保持湿润，但局部短时间有时干时湿现象9有表面平整要求的部位符合设计规定局部稍超出规定，但累积面积不超过0.5%10麻面无少量麻面，但累积面积不超过0.5%11蜂窝狗洞无轻微、少量、不连续，单个面积不超过0.1m2,深度不超过骨料最大粒径,已按要求处理12露筋无无主筋外漏，箍、副筋个别微露，已按要求处理13碰损掉角无重要部位不允许，其它部位轻微少量，已按 要求处理14表面裂缝无有短小、不跨层的表面裂缝，已按要求处理15深层及贯穿裂缝无无评定意见工序质量等级主要检查项目 符合优良质量标准，一般检查项目符合 质量标准施工单位 年 月 日建设（监理)单位 年 月 日小型农田水利工程表3.7.5 混凝土浇筑工序质量评定表（示例）单位工程名称输水洞工程单元工程量混凝土788m分部工程名称闸室段施工单位水利有限公司单元工程名称、部位5号坝段2.54.0m检验日期2008年8月10日项次检查项目质量标准检验记录优良合格1砂浆铺筑厚度不大于3mm，均匀平整厚度不大于3mm，局部稍差砂浆铺筑均匀，无漏铺，厚度为23cm。优良2入仓混凝土料无不合格料入仓少量不合格料入仓，经处理尚能基本满足设计要求入仓混凝土料合格。优良3平仓分层厚度不大于50mm，铺设均匀，分层清楚，无骨料集中现象局部稍差混凝土铺设均匀，分层清楚，厚度为4050cm。优良4混凝土振捣垂直插入下层5cm，有次序，无漏振无架空和漏振振捣均匀，无漏振，控制层深度5cm。优良5铺料间歇时间符合要求，无初凝现象上游迎水面15m以内无初凝现象，其他部位初凝累计面积不超过1%并经处理合格铺料间歇时间符合要求，无初凝现象。优良6积水和泌水无外部水流入，泌水排除及时无外部水流入，有少量泌水，排除不够及时泌水和积水及时排除。优良7插筋、管路等埋设件保护保护好，符合要求有少量位移，但不影响使用有少量位移，但不影响使用。合格8混凝土养护混凝土表面保持湿润，无时干时湿现象混凝土表面保持湿润，但局部短时间有时干时湿现象混凝土养护及时，表面保持湿润。合格9有表面平整要求的部位符合设计规定局部稍超出规定，但累积面积不超过0.5%10麻面无少量麻面，但累积面积不超过0.5%无麻面。优良11蜂窝狗洞无轻微、少量、不连续，单个面积不超过0.1,深度不超过骨料最大粒径,已按要求处理无蜂窝狗洞。优良12露筋无无主筋外漏，箍、副筋个别微露，已按要求处理无露筋。优良13碰损掉角无重要部位不允许，其它部位轻微少量，已按 要求处理无掉角。优良14表面裂缝无有短小、不跨层的表面裂缝，已按要求处理未发现表面裂缝。优良15深层及贯穿裂缝无无无深层及贯穿裂缝。优良评定意见工序质量等级主要检查项目 符合优良质量标准，一般检查项目符合 质量标准优良施工单位年 月 日建设（监理)单位年 月 日第十九节 水泥砂浆砌石体单元工程质量评定表填
