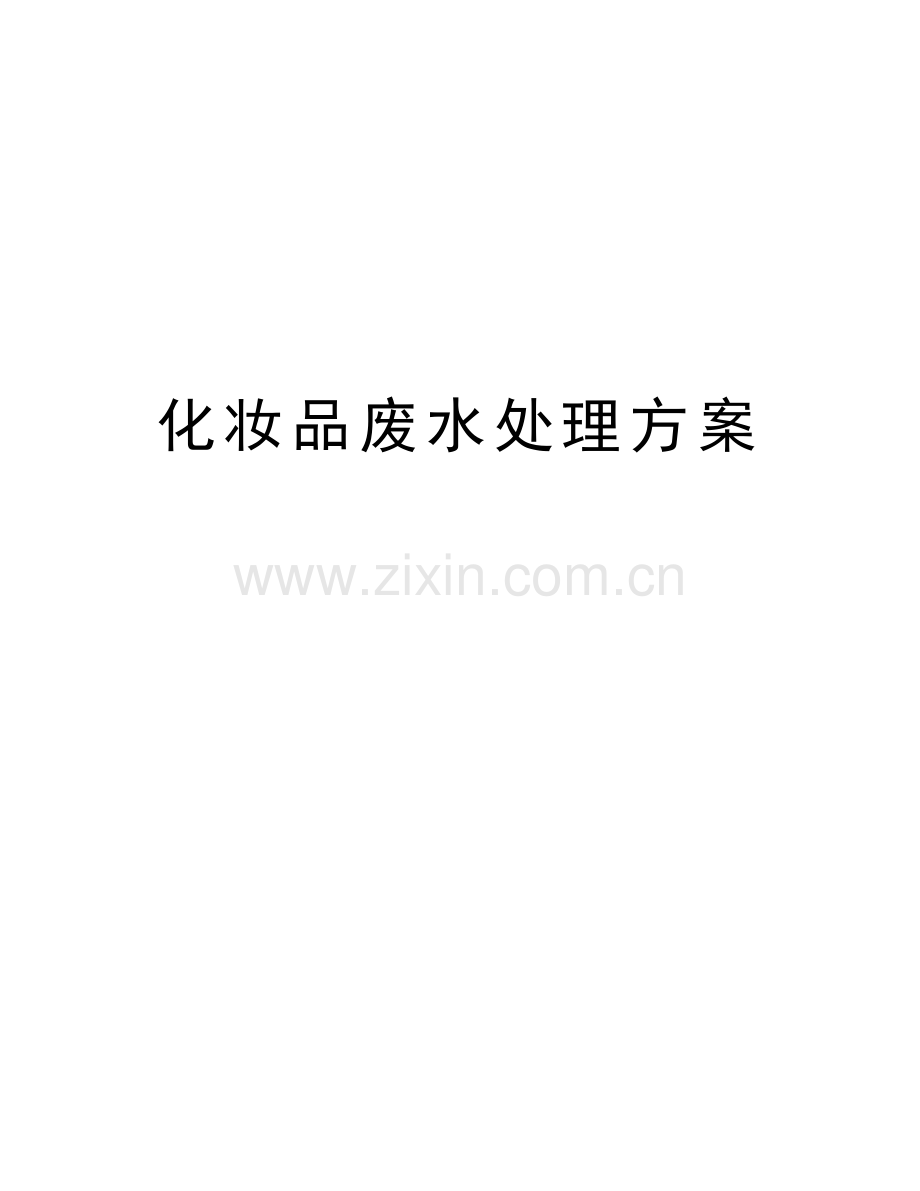

化妆品废水处理方案

精品文档

化妆品废水治理工程
设计方案

一 工程概述 2
1.1项目名称 2
1.2工程概述 2
1.3基本设计参数 2
1.4设计原则 3
1.5设计执行规范.标准 3
二 工艺设计 5
2.1工艺选择说明 5
2.2工艺流程图 5
2.3工艺流程说明 6
2.4单体设计 8
2.4.1工艺单体描述 8
1、调节池单元（T-01） 8
2、水解-酸化池单元(T-02) 10
3、接触氧化池（T-03） 10
4、反应-沉淀一体化单元(T-04) 11
5、脱水单元(T-05) 12
6、设备操作间单元(T-06) 12
2.5设计中存在问题 13
三 公用设计 13
3.1土建设计 13
3.2电气、自控设计 13
3.2.1电气设计 13
3.2.2自控设计 13
四 技术经济分析 14
4.1运行费用 14
4.1.1电费 14
4.1.2药剂费 14
4.1.3合计 14
4.2工程概算 14
五 我公司承诺 17
六 要求及说明 17
一 工程概述
1.1项目名称
l 化妆品废水处理工程（规模30m3/d）
1.2工程概述
l 化妆品废水主要是生产工序更换过程中洗涤设备所排放的废水，主要污染物为洗涤剂（阴、阳离子型）、一部分油脂以及带有一定色度。每天废水量为30吨，不能自然沉淀分离，废水呈中性。
l 拟建项目为化妆品废水处理工程，处理规模为30m3/d. 分20小时处理，时处理量为1.5m3/h。
l 根据要求,排放水质指标执行《污水综合排放标准》（DB44/26-2001） 一级标准。
1.3基本设计参数
1.3.1设计水量
l 该厂废水产生量为30m3/d,每天运行20小时进行工程设计.
l 设计水量：1.5m3/h
1.3.2设计水质
l 根据业主提供的资料，参考同类性质工程经验水质资料及相关文献资料，水质参数，确定原水水质指标及排放标准见表1-1。
表1-1 原水水质排放标准指标及排放标准表
(除PH、色度“倍”外，其余都采用mg/l)

CODCr
SS
PH
BOD5
色度
原水水质
1500
600
7.2
250
600
出水水质
65
36
7.0
10.8
24
排放标准
90
60
6-9
20
40

1.4设计原则
l 因地制宜,合理布局,低能耗,高效益污水处理系统,本初步设计采用技术成熟,可靠。
l 污水处理设施规划合理美观,流程顺畅,平面紧促，尽可能不产生二次污染,基本上不影响周边环境.
l 选择品质优良,价格公正,售后服务周到设备、仪器,关键性仪器仪表选用进口产品,设备材料的选择可根据相应的规范为参照。
l 设计应考虑到生产扩大和水量增大。
l 设计应考虑到美观,并配备相应的安全措施。
1.5设计执行规范.标准
l 《中华人民共和国环境保护法》1989年12月。
l 《中华人民共和国环境防治法》1984年5月。
l 《中华人民共和国水污染防治实施条例》1989年7月。
l 中华人民共和国城乡建设部颁布《建设项目环境保护设计规定》.
l 中华人民共和国国家标准[GB8978-1996]《污水处理排放标准》.
土建工程采用的中国国家设计规范与标准。
l GBJ9-87 《建筑结构荷栽规范》
l GBJ3-88　《砌体结构设计规范》　
l GBJ16-89　《混凝土设计规范》
l GBJ7-89　 《建筑地基基础设计规范》
l GBJ69-84　《给排水工程结构设计规范》
l GBH11-89　《建筑抗震设计规范》
l GBJ16-87　《建筑设计防火规范》
电气工程采用的中国国家级设计规范与标本
l GBJ54-83《低压配电装置及线路设计规范》
l GBJ50034《工业企业照明设计标准》
l GBJ50055-93《通用电设备配电规范》
其他设计规范
l GBJ14-87《室外给排水设计规范》
l GBJ13-88《室外给排水设计规范》
二 工艺设计
2.1工艺选择说明
由于此化妆品废水是整个生产工序更换过程中洗涤设备所排放的废水，水中有机物浓度较高，同时生化性不是很好。
考虑到原废水呈中性，同时水中有机物浓度较高，同时生化性不是很好；如果直接进行生物氧化，可能效果不是很好。因此先采用厌氧（水解-酸化）法，将水中难降解有机物变为易降解有机物，将水中大分子有机物降解为小分子有机物；为好氧处理创造良好的条件。在好氧阶段采用生物接触氧化法。出水经混凝-沉降后达标排放。
2.2工艺流程图

调节池
格栅井
水解-酸化池
化妆品废水

接触氧化池
混凝反应池
沉淀池
达标排放

干泥外运填埋处理
污泥干化池

2.3工艺流程说明
根据功能不同,本方案由两部分组成：污水处理工艺和污泥处理工艺,污水处理工艺由生化处理 +物化处理部分组成；污泥处理工艺由沉淀池排出污泥处理部分组成。
2.3.1污水处理系统
● 污水进入污水处理设施首先流经栅间距为10mm的人工格栅，通过格栅拦截作用去除污水中大的漂浮物和悬浮物，自流进入调节池。
● 调节池，收集污水，水力停留时间为7.5小时，调节池污水通过提升泵提升至水解-酸化池，在水解-酸化池将难降解的有机物变为易降解的有机物、将大分子有机物变为小分子有机物，为后续生化处理提供良好的条件。在接触氧化池通过菌种的新陈代谢作用，将水中的有机物降解为CO2和水。
● 为了确保出水水质达标，在生化处理后采用混凝-沉降，进一步去除水中的有机物、SS及色度。
(-)、水解-酸化法
水解-酸化生化法是技术上成熟的处理高浓度有机废水的工艺之一，在我国已有广泛使用，其特点为：
⑴ 水解池对水质和水温的变化适应能力很强，CODcr负荷一般在1.95-8.0kg/m3.d范围内波动，而出水水质变化不大。
⑵ 水解池对悬浮物的去除率很高，可达80%以上，在水解菌的作用下，可将悬浮物中的48%水解成溶解性物质。
⑶ 水解-酸化生物处理工艺处理能耗较低，其机理在于水解池去除有机物（以CODcr表示）占全流程去除有机物总量的50%左右；其次将不溶性的有机物转变为可溶性有机物。
⑷ 池内积聚大量的厌氧菌，形成污泥床，污水经过污泥床时，水中悬浮物被截留，水中大分子难降解的有机物被分解成小分子易生化的有机物，从而提高后续处理的效率。同时水解池对污泥的消化能力很强，几乎无污泥外排。水解—好氧工艺具有：高效率，低能耗，投资少，运行费用低，简单易行等优点。水力停留时间为8.8h（一般为6-10小时）。
⑸ 后续的好氧处理采用效率高、不需回流污泥的生物膜接触氧化法，故缩短了反应时间。设计采用先厌氧后好氧的处理工艺，可提高废水的可生化性，减少曝气量，降低处理成本和运行费用。
2.3.2污泥处理系统
● 人工格栅拦截下来的大的漂浮物,悬浮物可直接外运,妥善处理。
● 沉淀池排出的污泥,排到污泥干化池,进行污泥干化脱水处理，泥饼外运。
2.3.3具体污染物去除一览表：

（单位除PH外，其余为mg/l）
序
处理单元
CODCr
BOD5
SS
PH
色度
1
原水水质
1500
250
600
7.2
600
2
调节池
出水
1350
225
600
7.2
600
去除率
10%
10%

3
酸化-水解池
出水
810
135
180
7.1
240
去除率
40%
40%
70%

60%
4
接触氧化池
出水
162
27
90
7.0
48
去除率
80%
80%
50%

80%
5
斜管沉淀池
出水
65
10.8
36
7.0
24
去除率
60%
60%
60%

50%
6
设计的排放标准
出水
90
20
60
6-9
40
2.4单体设计
2.4.1工艺单体描述
1、调节池单元（T-01）
l 功能:设置人工格栅,拦截污水中大漂浮物,悬浮物；对废水进行均质均量。
型式:地下式、砖混结构
规格: L×B×H=3.0×2.5×2.0m
超高: 0.5m
有效容积：11.25m3
停留时间：7.5h
数量: 1座
u 人工格栅（E-01-01）
型式：地下式
型号:栅槽宽300mm
栅间距：10mm
安装角度：60°
材质：不锈钢
数量:1个
● 配置设备及仪表
u 提升泵(E-01-02)
型式: 污水泵
型号: KLD
参数: Q＝1.5m3/h H＝12.0m
功率: 0.75KW
数量: 2台(一用一备)
生产厂家：上海开利水泵
u 浮球(E-01-03)
型号: Key
数量: 2个
产品: 合资
u 转子流量计(E-01-04)
用途: 计量提升泵水量
型号: LZB
规格: DN40
数量: 1个
2、水解-酸化池单元(T-02)
功能: 通过厌氧菌对水中有机物进行水解-酸化作用
型式: 地上式、钢筋混凝土结构
规格: L×B×H=2.0×2.0×3.5m
超高：0.2m
有效水深：3.3m
有效容积: 13.2m3
停留时间：8.8h
数量: 1座
3、接触氧化池（T-03）
功能: 通过菌种的新陈代谢降解水中的有机物
型式: 地上式、钢筋混凝土结构
规格: L×B×H=3.75×1.2×3.5m
超高：0.3m
有效容积: 14.4m3
停留时间：9.6h
数量: 1座
l 配置设备及仪表
u 空压机(E-03-01)
功能:主要对氧化池进行曝气，并对反应池进行附带搅拌
参数:0.75m3/min
功率:3.5 KW
数量: 1台
4、反应-沉淀一体化单元(T-04)
型式:地上式、钢筋混凝土结构
功能:去除有机物,泥水分离净化水质
规格: L×B×H=2.0×1.5×4.0m
超高: 0.4m
污泥斗高:1.2m
有效水深:2.0m
有效容积: 3.0m3
停留时间: 2.0h
数量: 1座
◆在线PH仪(E-04-01)
数量: 1套
u 加药桶(E-04-02)
功能: 配制药品
型号: φ0.5 H1.0
材质:PVC
数量: 4个
u 加药泵(E-04-03)
功能: 定量投加药液
型号:计量泵 Q=400L/h H=5m
数量: 4台
5、脱水单元(T-05)
污泥干化池（E-05-01）
功能: 对污泥进行干化脱水处理
型式: 地上式、砖混结构
规格: L×B×H=2.5×1.0×0.8m
数量: 2座
6、设备操作间单元(T-06)
设备操作间（E-06-01）
型式: 地上式、雨棚结构
规格: L×B =4.0×2.0m
数量: 1座
2.5设计中存在问题
l 设计参数有待于业主认可,若有变动,其相关设计可作适当调节;
l 地质资料缺,本方案不考虑地基处理问题;
l 本设计为初步考虑,可根据业主具体要求做调整,一切为业主服务。
三 公用设计
3.1土建设计
3.1.1本设计以实土作为土建设计依据，要求土地承载力f≥7t/m2;
3.1.2 所有构筑物均为砖混结构及钢筋混凝土结构.
3.2电气、自控设计
3.2.1电气设计
1.本废水处理站电源以380/220三相四线制。
2.本处理站电气设计由总电源控制箱输入端起。
3.各支线用铜芯聚氯乙烯绝缘电缆穿钢管敷设。
4.所有电机均为直接起动。
3.2.2自控设计
1. 本站所有备用泵与工作泵切换和定时操作的电机由继电时控器控制，自动切换。
2.水泵由对应水池液位控制器控制。
3.所有电机均设有自动-手动切换开关。
4.污水PH值采用PH仪表自动监测控制.
四 技术经济分析
4.1运行费用
4.1.1电费
4.1.2药剂费
4.1.3合计
4.2工程概算
4.2.1构筑物部分

具体尺寸(m)
结构形式
数量
调节池
3.0×2.5×2.0
砖混结构
15m3
水解-酸化池
2.0×2.0×3.5
钢筋混凝土
14 m3
接触氧化池
3.75×1.2×3.5
钢筋混凝土
15.75m3
反应-沉淀池
2.0×1.5×4.0
钢筋混凝土
12m3
干化池(二座)
2.5×1.0×0.8
砖混结构
4m3
设备操作间
4.0×2.0
雨棚结构
8.0m2

4.2.2设备部分
序号
设备名称
型号规格
数量
1
提升泵
Q=1.5m3/h、H=12m、P=0.75KW
2台
2
液位控制器
key
2套
3
流量计
LZB型
1个
4
在线PH仪表
台湾产
1套
5
PH探头
台湾产
1套
6
加药箱
ф0.5×1.0m
4个
7
加药计量泵
Q=0.4m3/h、H=5m、P=0.25KW
4台
8
空压机
Q=0.75m3/min、P=3.5KW
1台
9
格栅
不锈钢型
1个
10
斜管
ф=100mm
2.25m2
11
曝气穿孔管
孔径为3.0mm
1批
12
填料
半软性填料
13.5m3
13
填料
软性填料
10m3
14
填料支架

1批
15
管路及阀门

1批
16
电控及线路

1套
