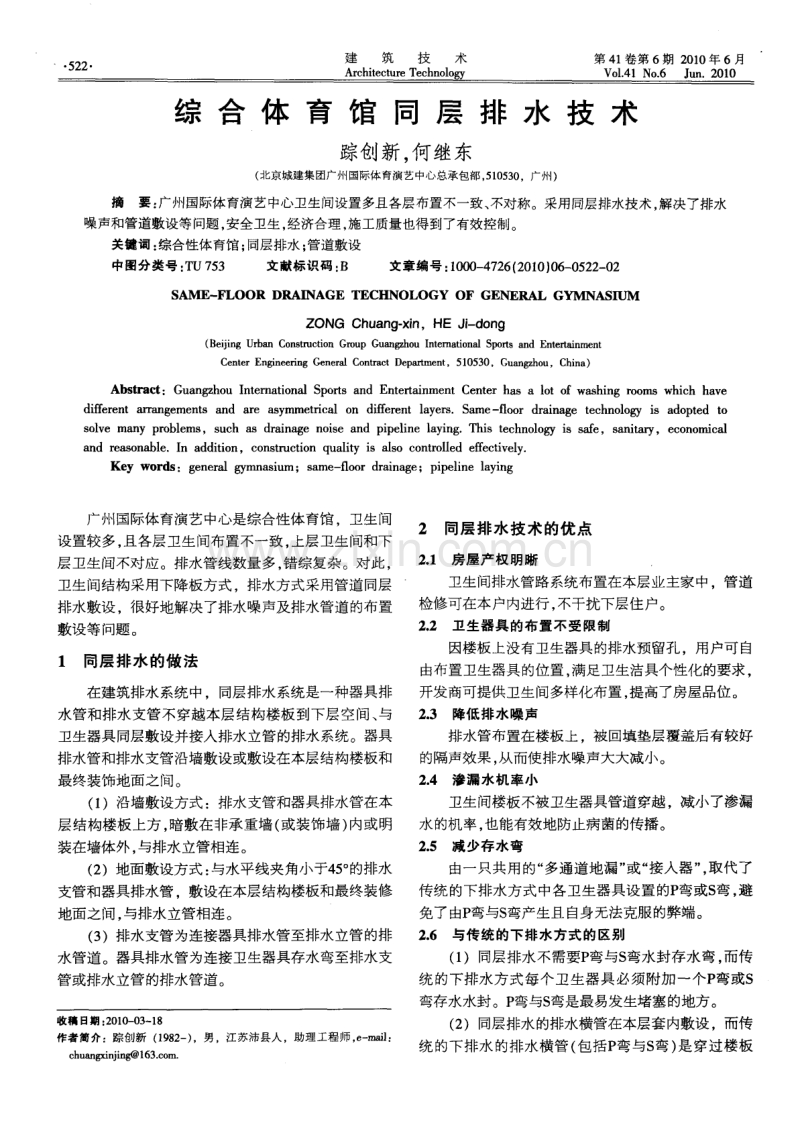

综合体育馆同层排水技术.pdf

5 2 2 建 筑 技 术 Ar c h i t e c t u r e T e c h n o l o v 第 4 1 卷 第 6期 2 0 1 0年 6月 V0 1 4 1 No 6 J u n 2 0l O 综 合 体 育 馆 同 层 排 水 技 术 踪创新， 何继东 ( 北京城建集团广州国际体育演艺中心总承包部 ， 5 1 0 5 3 0 广州) 摘要： 广州国际体育演艺中心卫生间设置 多且各层布置 不一致 、 不对称 。采用同层排水技术 ， 解决了排水 噪声和管道敷设等 问题 ， 安全卫生， 经济合理 ， 施工质量也得到了有效控制。 关键词 ： 综合性体育馆 ； 同层排水 ； 管道敷设 中图分类号： T U 7 5 3 文献标识码 ： B 文章编号 ： 1 0 0 0 4 7 2 6 ( 2 0 1 0 ) 0 6 0 5 2 2 0 2 S AM_EFLooR DRAD AGE TECHNoLoGY oF GENERAL GYM NAS I UM ZONG Ch u an g x i nHE J i d o n g ( B e i j i n g U r b a n C o n s t r u c t i o n G r o u p G u ang z h o u I n t e r n a t i o n al S p o r t s a n d E n t e rt a i n me n t C e n t e r E n g i n e e r i n g G e n e r a l C o n t a c t D e p a r t m e n t ，5 1 0 5 3 0，G u a n g z h o u ，C h i n a ) Ab s t r a c t ： Gu a n g z h o u I n t e rna t i o n al S p o r t s a n d En t e rta i n me n t C e n t e r h a s a l o t o f wa s h i n g r o o ms wh i c h h a v e d i f f e r e n t a r r a n g e me n t s a n d a r e a s y mme t r i c a l o n d if f e r e n t l a y e r s S a me- flo o r d r a i n a g e t e c h n o l o g y i s a d o p t e d t o s o l v e man y p r o b l e ms ， s u c h a s d r a i n a g e n o i s e a n d p i p e l i n e l a y i n g T h i s t e c h n o l o gy i s s a f e，s a n i t a r y，e c o n o mi c a l a n d r e a s o n a b l e I n a d d i t i o n，c o n s t r u c t i o n q u ali t y i s als o c o n t r o l l e d e ff e c t i v e l y Ke y wo r d s ：g e n e r al gymn a s i u m；s a me flo o r d r a i n a g e；p i p e l i n e l a y i n g 广州国际体育演艺中心是综合性体育馆 。卫生间 设置较多 ， 且各层卫生间布置不一致 ， 上层卫生间和下 层卫生间不对应。排水管线数量多。 错综复杂。对此， 卫生间结构采用下降板方式 ，排水方式采用管道同层 排水敷设 ，很好地解决了排水噪声及排水管道的布置 敷设等问题 。 1 同层 排水 的做 法 在建筑排水系统中，同层排水系统是一种器具排 水管和排水支管不穿越本层结构楼板到下层空间 、 与 卫生器具同层敷设并接人排水立管的排水系统。器具 排水管和排水支管沿墙敷设或敷设在本层结构楼板和 最终装饰地面之间。 ( 1 )沿墙敷设方式：排水支管和器具排水管在本 层结构楼板上方 ， 暗敷在非承重墙 ( 或装饰墙) 内或明 装在墙体外， 与排水立管相连。 ( 2 )地面敷设方式 ： 与水平线夹角小于4 5 。 的排水 支管和器具排水管 ，敷设在本层结构楼板和最终装修 地面之间 ， 与排水立管相连。 ( 3 )排水支管为连接器具排水管至排水立管的排 水管道 。器具排水管为连接卫生器具存水弯至排水支 管或排水立管 的排水管道。 收稿 日期： 2 0 1 0 - 0 3 1 8 作者简介 ：踪创新( 1 9 8 2 一) ，男 ，江苏沛 县人 ，助 理工程师 ， e - ma i l c h u ang x i i n g 1 6 3 c o rn 2同层排水技术的优点 2 1 房 屋产 权 明晰 卫生间排水管路系统布置在本层业主家中 ，管道 检修可在本户内进行 ， 不干扰下层住户。 2 2卫生器 具 的布置不 受 限制 因楼板上没有卫生器具的排水预留孔 ，用户可自 由布置卫生器具的位置 ， 满足卫生洁具个性化的要求， 开发商可提供卫生间多样化布置 ， 提高了房屋品位 。 2 3 降低 排水 噪声 排水管布置在楼板上，被回填垫层覆盖后有较好 的隔声效果 ， 从而使排水噪声大大减小。 2 4渗漏 水机 率小 卫生间楼板不被卫生器具管道穿越，减小了渗漏 水的机率， 也能有效地防止病菌的传播 。 2 5 减少存 水弯 由一只共用的“ 多通道地漏 ” 或“ 接入器 ” ， 取代了 传统的下排水方式中各卫生器具设置的P 弯或S 弯 ， 避 免了由P 弯与S 弯产生且自身无法克服的弊端。 2 6 与传 统的 下排水 方式 的区别 ( 1 )同层排水不需要P 弯与S 弯水封存水弯 ， 而传 统 的下排水方式每个卫生器具 必须附加一个P 弯或S 弯存水水封。P 弯与S 弯是最易发生堵塞的地方 。 ( 2 )同层排水的排水横管在本层套内敷设 ，而传 统 的下排水 的排水横管 ( 包括P 弯与S 弯 ) 是穿过楼板 2 0 1 0 年 6 月 踪创新 ， 等 ： 综合体育馆 同层排水技术 5 2 3 在下层敷设 ， 占用了下层套内空间。 ( 3 )一旦发生堵塞 ，同层排水方式在本层套内就 能清理疏通 ( 揭开多通道地漏或接入器的盖子即可 ) ， 而 下排水 方 式则须 到 下层套 内进 行清 理疏 通 。 2 7美观 且无 卫生 死角 卫生洁具采用壁挂式安装 ， 无死角 ， 易于清扫 。 3同层排水技术的三种形式 3 1卫生 间楼板 下沉 具体做法是卫生间的结构楼板下沉 ( 局部 ) 3 0 e m 或2 0 c m， 作为管道敷设空间。下沉楼板采用现浇混凝 土并做防水层 。按设计标高和坡度沿下沉楼板面敷设 给排水管道 ， 并用水泥焦渣等轻质材料填实作为垫层 ， 垫层上用水泥砂浆找平后再做防水层和面层。 3 2墙 排水方 式 在卫生间洁具后方砌一假墙 ， 形成宽0 2 m左右的 管道布置专用空间。 排水支管不穿越楼板， 在假墙内敷 设 、 安装 ， 在同一楼层内与主管连接。该方式要求卫生 洁具选用悬挂式洗脸盆及后排水式坐便器 ，可满足卫 生、 美观、 整洁的要求。 3 3垫高 卫生 间地面 的 垫层法 该方式采用者不多 ， 原 因是易产生“ 内水外溢” 。 仅 在旧房改造中不得 巳的情况下偶尔采用。 广州国际体育演艺中心工程采用卫生间楼板下沉 和墙排水相结合的方式 ， 很好地解决了排水噪声、 卫生 死角等问题 ， 地漏设置在本层楼板内， 连接地漏 的排水 管道在楼面与装饰面间敷设 。 4 同层排水 系统安装 本工程污废水排水系统管道采用进口HD P E 管材 。 为更好地应用同层排水系统 ， 充分体现其优越性 ， 制定 了严格 的排 水管 道 系统施 工工 艺 。 4 1准 备工作 ( 1 )施工图纸及其他技术文件齐全 ， 并经监理 、 施 工、 业主、 设计各方共同会审 ， 形成图纸会审记录 ； ( 2 ) 材料 、 机具及施工人员等准备就绪 ， 能保证施工 ； ( 3 ) 已 按设计图纸预留孔、 洞。 4 2材料要 求 管材、 管件等材料 的规格、 型号及性能须符合设计 规定和规范要求 ， 并有质量合格证明文件 。每批管材 、 管件须经施工人员自检合格 ， 再经监理检查、 检测合格 后方可投入使用 ， 从源头上保证原材料质量优等。 4 3 管材存储及堆放 ( 1 )管材和管件在运输 、 装卸和搬动时要轻放 ， 严 禁撞击和抛 、 摔 、 拖。 ( 2 )管材、 管件等要分类堆放。 管材应水平堆放在 平整的场地上 ， 管件要逐层码放以方便取用。 ( 3 )管材贮存堆放时， 要用帆布覆盖， 不受 目光长 时间暴晒 ， 并应远离明火及热源 。 4 4 管道 敷设 ( 1 )认真熟悉图纸 ，管道要按设计规定的位置安 装 。 坡度符合设计要求。 ( 2 )排水立管上按设计要求设置检查 口，检查口 中心距地面 1 0 m， 排水横管应按设计要求设置地面清 扫 口。 ( 3 )排水立管与排水横管连接采用9 0 。 顺水三通、 4 5 。 斜三通 ， 或采用球型四通。 ( 4 )排水横管9 0 。 水平转弯时， 应用两个4 5 。 弯头。 ( 5 )排水横管与排水横管连接采用4 5 o 斜三通 ， 不 得采用9 0 。 正三通。 ( 6 )排水横管与排水横管连接处 ，上下游横管在 水平方 向的倾斜角度不宜小于1 5 。 。 ( 7 )排水横管需变径时 ，采用偏心异径管且管顶 平接 ， 以保证横向水流始终畅通 ， 避免出现 因上游水位 低于下游水位而影响出流畅通的现象。 ( 8 )排水管道穿过楼板要设置金属套管 。套管顶 部应高出完成面5 0 m m， 底部与楼板底面相平 ， 套管 间 的缝隙用阻燃密实材料和防水油膏填实。 ( 9 )系统安装过程 中， 管道敞开 口应临时封堵。 ( 1 O )本工程采用进 口HD P E 管道 ，支吊架采用金 属管卡， 应在金属管卡与管子间衬垫厚3 mm橡胶板 。 ( 1 1 )在底面敷设时 ， 为不破坏 已做完的建筑防水 层 ， 排水管道 的支架采用专用胶粘结固定 。 ( 1 2 )HD P E 管道管材 的特点为排水畅通 ，规定支 吊架间距不得超过管材管径 的1 0 倍。为防止排水系统 管道晃动 ， 全部采用固定支吊架。 4 5洁 具安 装 本工程采用楼板下沉和沿墙敷设两种方式相 结合 的同层排水系统 ，洁具采用后排式坐便器及壁挂式后 排水小便器 。管道敷设在管井中 ， 部分管道( 地漏连接 管) 敷设在楼板与装饰面间。 由于楼板和装饰面高度及 坡度 的限制 ， 地漏设置在靠近立管的位置 ， 采用直埋式 带水封地漏 ， 减 少了地漏连接 支管 ， 使排水更为畅通 。 广州国际体育演艺中 L , I程中 。应用同层排水系 统 ， 使排水管道施工成 为一大亮点 ， 降低了排水噪声 ， 使卫生间管道敷设布置科学合理 ， 得到了业主、 监理的 好评。
