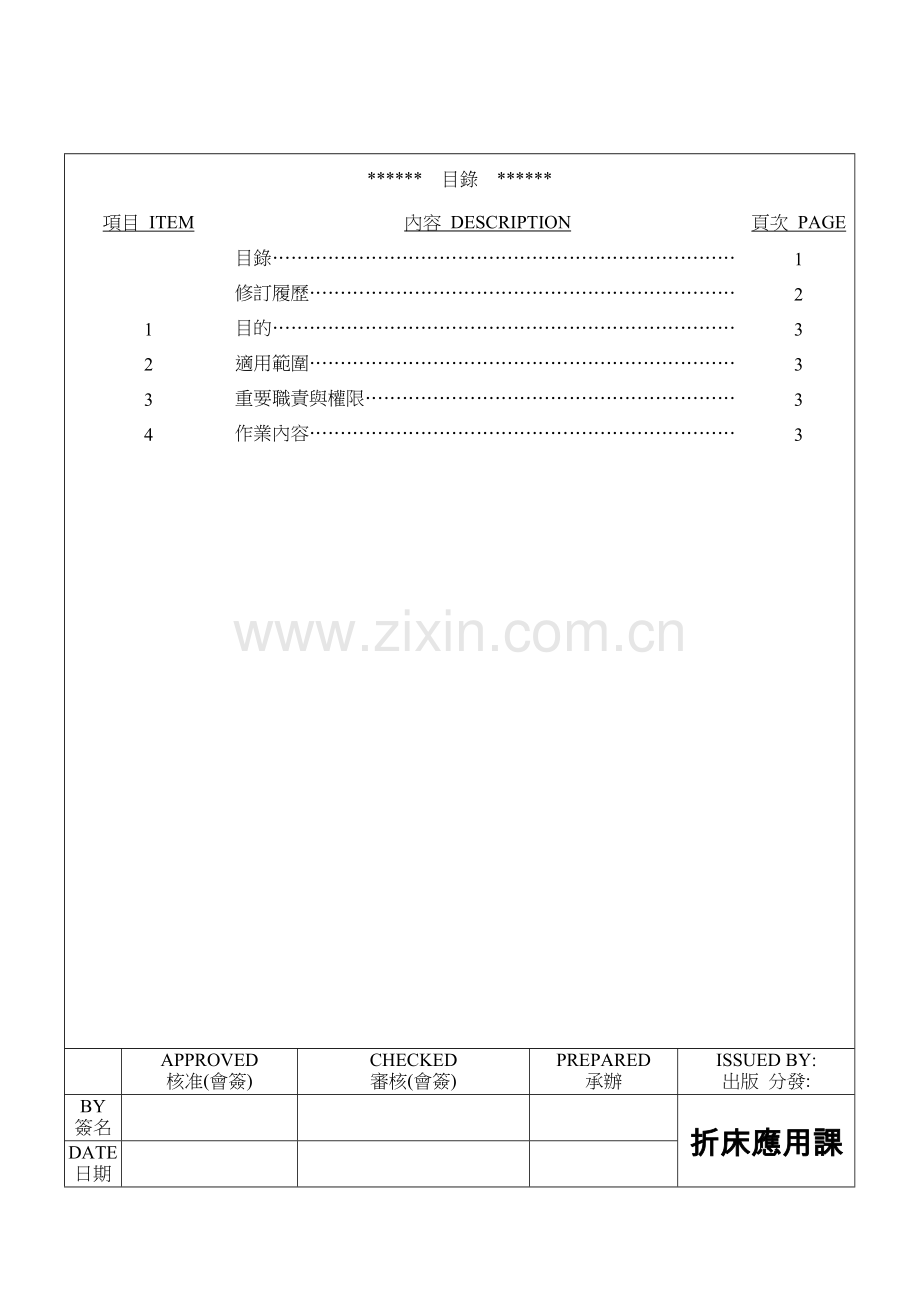

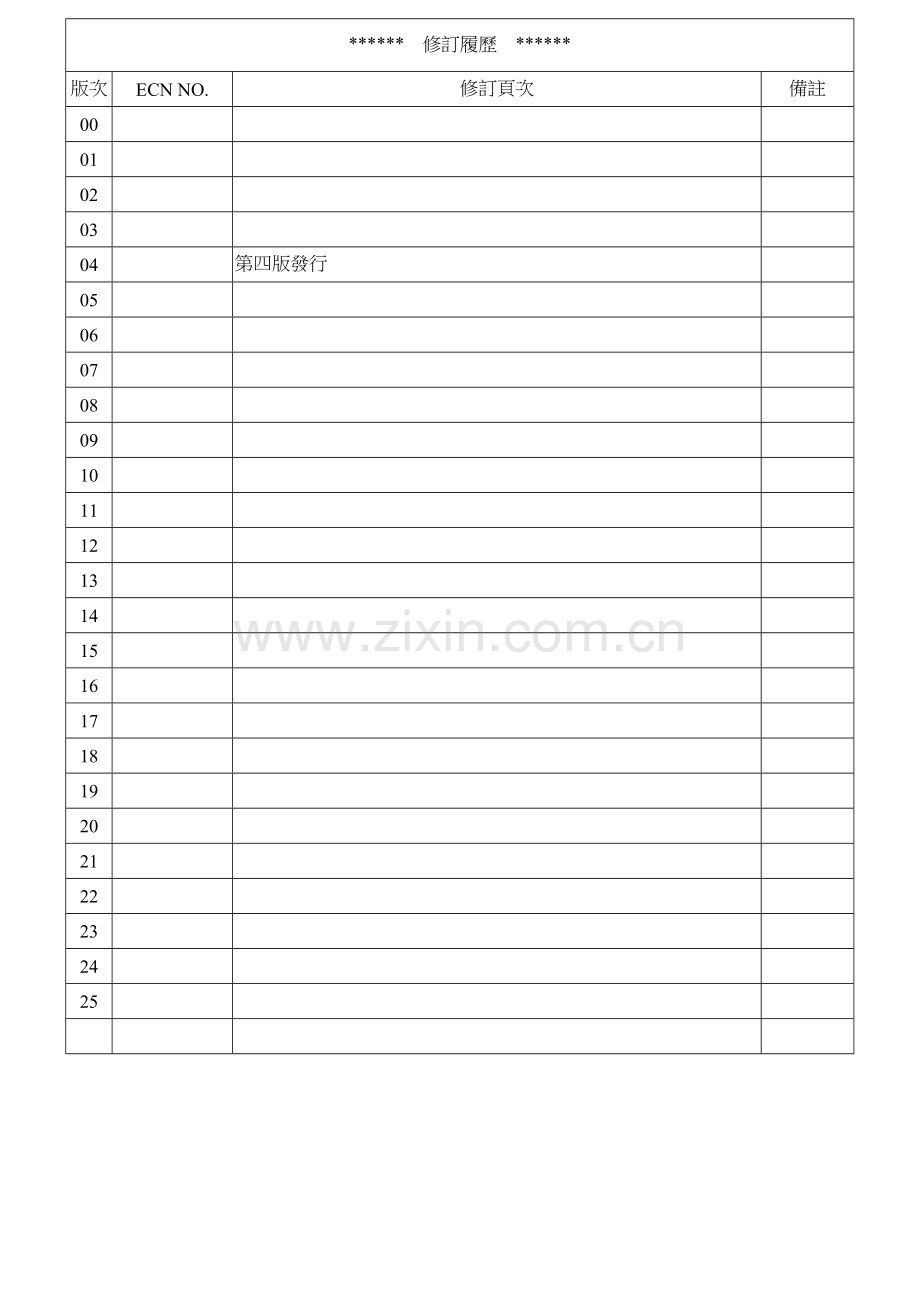

1、* 目錄 *項目 ITEM內容 DESCRIPTION頁次 PAGE目錄1修訂履歷21目的32適用範圍33重要職責與權限34作業內容3APPROVED核准(會簽)CHECKED審核(會簽)PREPARED承辦ISSUED BY:出版 分發:BY簽名折床應用課DATE日期* 修訂履歷 *版次ECN NO.修訂頁次備註0001020304第四版發行0506070809101112131415161718192021222324251.目的規範折床刀具編碼,使折床刀具在開發使用過程中有章可循.2.適用范圍適用NFE樣品中心使用折床刀具編碼.3.重要職責與權限3.1折床應用課負責折床刀具編碼.3.2刀

2、具倉負責折床刀具編碼登錄,4.作業內容4.1 折床刀具編碼說明:4.1.1上模編碼1 ) RG系列(One-touch)A )標準型 第一位表达此刀為RG (RGFBDAPBHYB)系列折刀第二位表达刀具類型分二類: W表达彎刀類 Z 表达直刀類第三組表达刀具角度,分為884530等第四組表达刀具高度(刀具的有效高度)B ) 特殊型 第一位表达此刀為RG (APBHYB)系列折刀第二位表达刀具類型分二類: W表达彎刀類 Z 表达直刀類第三組表达刀具角度,分為884530等第四組表达刀具高度(刀具的有效高度)第五組表达修磨類型,依修磨狀況不同分 1 2 3 2 ) FBD(Willa)系列 A

3、) 標準型第一位表达此刀為FBD系列折刀第二組表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀TW表达特殊彎刀 WT表达彎頭直刀 ZJ表达直劍刀第三組表达刀具角度分為8830等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度) B ) 特殊型 第一位表达此刀為FBD系列折刀第二組表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀TW表达特殊彎刀 WT表达彎頭直刀 ZJ表达直劍刀第三組表达刀具角度分為8830等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度)第五組表达刀具修磨狀況代號,各種類型避位情況可由電腦清單查明3 ) HAMMERLE 系列 A )標準型 第一位

4、表达此刀為HAMMERLE系列折刀 第二位表达刀具類型,分以下幾類 W表达彎刀 Z表达直刀第三組表达刀具角度分為8830等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度) B )特殊型 第一位表达此刀為HAMMERLE系列折刀 第二位表达刀具類型,分以下幾類 W表达彎刀 Z表达直刀第三組表达刀具角度分為8530等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度)第五組表达刀具修磨狀況代號,各種類型避位情況可由電腦清單查明 4 ) TRUMPF 系列 A )標準型 第一位表达此刀為TRUMPF系列折刀第二位表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀ZT表达特殊直刀 Z

5、J表达直劍刀第三組表达刀具角度分為8628等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度) 第一位表达此刀為TRUMPF系列折刀第二位表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀ZT表达特殊直刀 ZJ表达直劍刀第三組表达刀具角度分為8628等第四組表达刀具高度(刀具的總高度,即涉及夾持部分的長度)第五組表达刀具修磨狀況代號,各種類型避位情況可由電腦清單查明 5 ) 共用系列 A )標準型 第一位表达此刀為共用系列折刀第二位表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀 ZJ表达直劍刀第三組表达刀具角度分為884530等第四組表达刀具高度(刀具的有效高度) 第一位

6、表达此刀為共用系列折刀第二位表达刀具類型,分以下幾類 DW表达大彎刀 XW表达小彎刀 ZJ表达直劍刀第三組表达刀具角度分為884530等第四組表达刀具高度(刀具的有效高度)第五組表达刀具修磨狀況代號,各種類型避位情況可由電腦清單查明4.1.2 下模編碼1 ) RG系列下模A ) 標準型 第一組表达RG系列雙V的90下模. 第二組表达V槽寬4.0和7.0第三組表达V槽角度為90第四組表达下模高度,高度有462616等B ) 特殊型 第一組表达90下模.雙V系列第二組表达V槽寬4.0和7.0第三組表达V槽角度為90第四組表达下模高度,高度有462616等 第五組表达下模修磨狀況,可由電腦清單查明4

7、.2.2.2單V系列1)RG系列(One-touch)A ) 標準型第一位表达此刀為RG系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為90第五組表达此刀高度為60mm B )特殊型 第一位表达此刀為RG系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為90第五組表达此刀高度為60mm第六組表达下模修磨狀況,可由電腦清單查明2)FBD系列(wila)A ) 標準型第一位表达此刀為FBD系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為88第五組表达此刀高度為116mm B )特殊型 第一位表达此刀為FB

8、D系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為88第五組表达此刀高度為116mm第六組表达下模修磨狀況,可由電腦清單查明3)共用系列A ) 標準型第一位表达此刀為共用系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為90第五組表达此刀高度為60mm B )特殊型 第一位表达此刀為共用系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為90第五組表达此刀高度為60mm第六組表达下模修磨狀況,可由電腦清單查明4)TRUMRF系列A ) 標準型第一位表达此刀為TRUMRF系列折刀第二位表达此刀為單V 系列第

9、三位表达此刀V寬為4.0第四組表达此刀角度為88第五組表达此刀高度為100mm B )特殊型 第一位表达此刀為TRUMRF系列折刀第二位表达此刀為單V 系列第三位表达此刀V寬為4.0第四組表达此刀角度為88第五組表达此刀高度為100mm第六組表达下模修磨狀況,可由電腦清單查明4)HAMMERLE系列A ) 標準型第一位表达此刀為HAMMERLE系列折刀第二位表达此刀為U槽三點式折彎系列第三位表达此刀U槽寬為5.0第四組表达此刀高度為86mm B )特殊型 第一位表达此刀為HAMMERLE系列折刀第二位表达此刀為U槽三點式折彎系列第三位表达此刀U槽寬為5.0第四組表达此刀高度為86mm第五組表达

10、下模修磨狀況,可由電腦清單查明4.3特殊編碼WR1.5 (對應Amada公司14815#,刀圓弧角為1.5)WR3.0 (對應Amada公司14830#,刀圓弧角為3.0)WR6.0 (對應Amada公司3#,刀圓弧角為6.0)YPS65 (對應壓平上模,對應Amada公司220#,高度為65)YPX43 (對應RG壓平下模,高度為43)DCS55 (對應斷差上模, 有效高度為55)DCX35 (對應斷差下模, 高度為35)DCX45 (對應斷差下模, 高度為45)XRM90 (對應小圓弧上模座,高度為90)DRM90 (對應大圓弧上模座,高度為90)YB3 (配合組合圓弧刀的圓棒,半徑為3)

11、YB4 (配合組合圓弧刀的圓棒,半徑為4)YB5 (配合組合圓弧刀的圓棒,半徑為5)YB6 (配合組合圓弧刀的圓棒,半徑為6)YB8 (配合組合圓弧刀的圓棒,半徑為8)YB10 (配合組合圓弧刀的圓棒,半徑為10)V32 (對應Amada公司35#,V寬度為32)V40 (對應Amada公司36#,V寬度為40)3U (對應Amada公司12#,U為6,8,10)MZ51 (對應RG單V下模座,有效高度為51)MZ55 (對應RG雙V下模座, 高度為55)MZ75 (對應RG雙V下模座, 高度為75)DG10 (總高度為15,有效高度為10)GDB (FBD.RG共用單V 墊板,高度為20)GMZ51 (FBD.RG共用單V 下模座,高度為51)GMZ81 (FBD.RG共用單V 下模座,高度為81)HPH (HAMMERLE公司的上模夾持)GPH (自主開發的共用上模夾持座)YXS (壓線上模)
