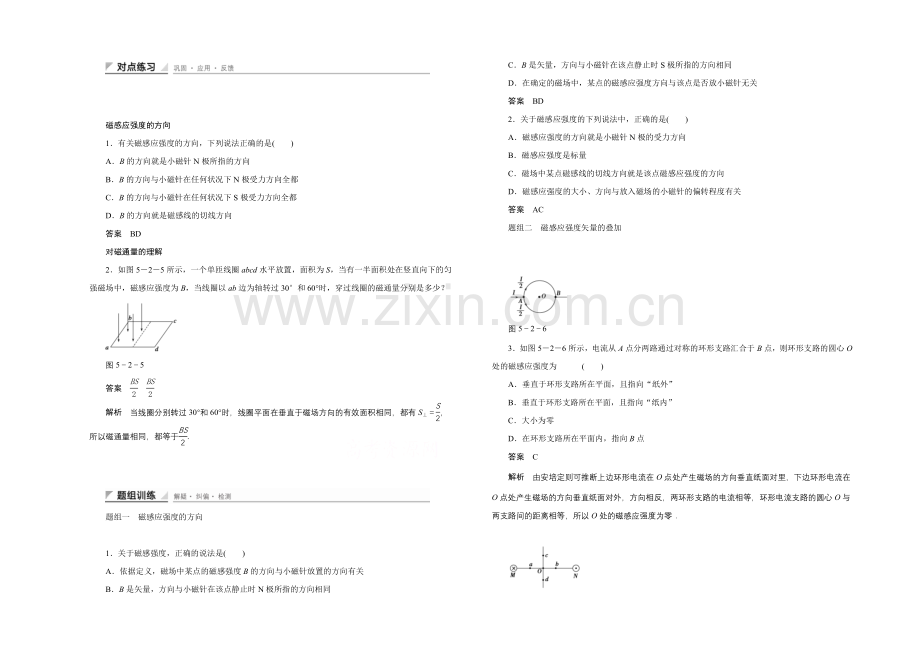

磁感应强度的方向1有关磁感应强度的方向，下列说法正确的是()AB的方向就是小磁针N极所指的方向BB的方向与小磁针在任何状况下N极受力方向全都CB的方向与小磁针在任何状况下S极受力方向全都DB的方向就是磁感线的切线方向答案BD对磁通量的理解2如图525所示，一个单匝线圈abcd水平放置，面积为S，当有一半面积处在竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过30和60时，穿过线圈的磁通量分别是多少？图525答案解析当线圈分别转过30和60时，线圈平面在垂直于磁场方向的有效面积相同，都有S，所以磁通量相同，都等于.题组一磁感应强度的方向1关于磁感强度，正确的说法是()A依据定义，磁场中某点的磁感强度B的方向与小磁针放置的方向有关BB是矢量，方向与小磁针在该点静止时N极所指的方向相同CB是矢量，方向与小磁针在该点静止时S极所指的方向相同D在确定的磁场中，某点的磁感应强度方向与该点是否放小磁针无关答案BD2关于磁感应强度的下列说法中，正确的是()A磁感应强度的方向就是小磁针N极的受力方向B磁感应强度是标量C磁场中某点磁感线的切线方向就是该点磁感应强度的方向D磁感应强度的大小、方向与放入磁场的小磁针的偏转程度有关答案AC题组二磁感应强度矢量的叠加 图5263如图526所示，电流从A点分两路通过对称的环形支路汇合于B点，则环形支路的圆心O处的磁感应强度为()A垂直于环形支路所在平面，且指向“纸外”B垂直于环形支路所在平面，且指向“纸内”C大小为零D在环形支路所在平面内，指向B点答案C解析由安培定则可推断上边环形电流在O点处产生磁场的方向垂直纸面对里，下边环形电流在O点处产生磁场的方向垂直纸面对外，方向相反，两环形支路的电流相等，环形电流支路的圆心O与两支路间的距离相等，所以O处的磁感应强度为零图5274如图527所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等关于以上几点处的磁场，下列说法正确的是()AO点处的磁感应强度为零Ba、b两点处的磁感应强度大小相等，方向相反Cc、d两点处的磁感应强度大小相等，方向相同Da、c两点处磁感应强度的方向不同答案C解析由安培定则可知，两导线在O点产生的磁场方向均竖直向下，合磁感应强度肯定不为零，故选项A错误；由安培定则，两导线在a、b两处产生的磁场方向均竖直向下，由于对称性，电流M在a处产生磁场的磁感应强度等于电流N在b处产生磁场的磁感应强度，所以a、b两处磁感应强度大小相等、方向相同，选项B错误；依据安培定则推断可知，两导线在c、d处产生的磁场分别垂直c、d两点与导线连线方向向下，且产生的磁场的磁感应强度相等，由平行四边形定则可知，c、d两点处的磁感应强度大小相等，方向均竖直向下，故选项C正确、选项D错误图5285如图528所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，以导线截面的中心为圆心，半径为r的圆周上有a、b、c、d四个点，已知a点的实际磁感应强度为零，则下列叙述正确的是()A直导线中的电流方向垂直纸面对外Bb点的实际磁感应强度为 T，方向斜向上，与B的夹角为45Cc点的实际磁感应强度也为零Dd点的实际磁感应强度跟b点的相同答案AB解析 由a点合磁感应强度为零知，该电流在a点的磁感应强度方向向左，大小为1 T，由安培定则知A项对，另由平行四边形定则知B项也正确图5296(2022青岛二中模拟)如图529所示，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直磁感应强度可能为零的点是()Aa点 Bb点 Cc点 Dd点答案C解析要合磁感应强度为零，必有I1和I2形成两个场等大方向，只有c点有可能，选C.7已知山东地面处的地磁场水平重量约为3105 T，某校物理爱好小组做估测磁体四周磁感应强度的试验他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图5210所示小磁针静止时N极指向y轴正方向，当接通电源后，发觉小磁针N极指向与y轴正方向成60角的方向请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小是_(保留一位有效数字)图5210答案5105 T解析接通电源后，小磁针N极指向是地磁场和螺线管的磁场的叠加磁场的方向，由此可判定螺线管的磁场在小磁针处方向水平向右，由安培定则判定螺线管导线绕向如图所示由题意知地磁场水平重量By3105 T，设通电螺线管产生的磁场为Bx.由图知tan 60，得Bx3105 T5105 T.题组三磁通量的分析和计算图52118如图5211所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面若磁感应强度为B，则穿过线圈的磁通量为()ABR2 BBr2CnBR2 DnBr2答案B图52129如图5212所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为_若使框架绕OO转过60角，则穿过框架平面的磁通量为_；若从初始位置转过90角，则穿过框架平面的磁通量为_；若从初始位置转过180角，则穿过框架平面的磁通量的变化是_答案BSBS02BS解析初始位置1BS；框架转过60角时2BSBScos 60BS；框架转过90角时3BSBScos 900；若规定初始位置磁通量为“正”，则框架转过180角时磁感线从反面穿出，故末态磁通量为“负”，即4BS，所以|41|(BS)BS|2BS.
