【同步备课】2020年高中物理课时训练人教版选修3-1-2.8多用电表的原理.docx

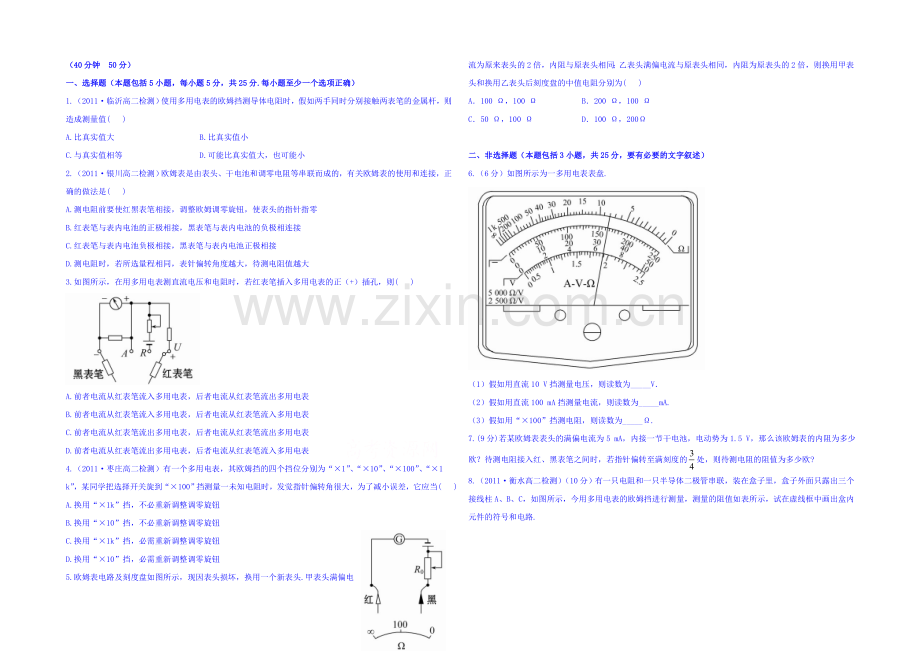

（40分钟 50分）一、选择题（本题包括5小题，每小题5分，共25分.每小题至少一个选项正确）1.（2011临沂高二检测）使用多用电表的欧姆挡测导体电阻时，假如两手同时分别接触两表笔的金属杆，则造成测量值( )A.比真实值大 B.比真实值小C.与真实值相等 D.可能比真实值大，也可能小2.（2011银川高二检测）欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是( )A.测电阻前要使红黑表笔相接，调整欧姆调零旋钮，使表头的指针指零B.红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C.红表笔与表内电池负极相接，黑表笔与表内电池正极相接D.测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大3.如图所示，在用多用电表测直流电压和电阻时，若红表笔插入多用电表的正（+）插孔，则( )A.前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B.前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C.前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D.前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表4.（2011枣庄高二检测）有一个多用电表，其欧姆挡的四个挡位分别为“1”、“10”、“100”、“1 k”，某同学把选择开关旋到“100”挡测量一未知电阻时，发觉指针偏转角很大，为了减小误差，它应当( )A.换用“1k”挡，不必重新调整调零旋钮B.换用“10”挡，不必重新调整调零旋钮C.换用“1k”挡，必需重新调整调零旋钮D.换用“10”挡，必需重新调整调零旋钮5.欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A100 ，100 B200 ，100 C50 ，100 D100 ，200二、非选择题（本题包括3小题，共25分，要有必要的文字叙述）6.（6分）如图所示为一多用电表表盘.（1）假如用直流10 V挡测量电压，则读数为_V（2）假如用直流100 mA挡测量电流，则读数为_mA.（3）假如用“100”挡测电阻，则读数为_. 7.(9分)若某欧姆表表头的满偏电流为5 mA，内接一节干电池，电动势为1.5 V，那么该欧姆表的内阻为多少欧？待测电阻接入红、黑表笔之间时，若指针偏转至满刻度的处，则待测电阻的阻值为多少欧?8.（2011衡水高二检测）（10分）有一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图所示，今用多用电表的欧姆挡进行测量，测量的阻值如表所示，试在虚线框中画出盒内元件的符号和电路.答案解析1.【解析】选B.两手同时接触两表笔的金属杆，相当于被测电阻与人体电阻并联，测出电阻为二者并联阻值，比被测电阻真实值小，故B正确.2.【解析】选A、C.测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误.3.【解析】选B.如题图所示是多用电表的电路示意图，无论是测电压还是测电阻，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，测电阻时，红表笔应接R处,选项B正确.4.【解析】选D.某同学把选择开关旋到“100”挡测量一未知电阻时，发觉指针偏转角很大，即读数较小，所选挡位较大，应换用较小挡位，A、C错误；而换挡后必需重新调零， B错误，D正确.5.【解析】选C.由闭合电路的欧姆定律得，表头中电流满偏时有：，表头中电流二分之一满偏时有：g/2=E/（R内+R中），所以有R内=R中，刻度盘的中值电阻等于多用电表的内阻，由g=E/R内知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关.对于甲表头，因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50 ，乙表头满偏电流与原表头相同，电动势没变，故刻度盘的中值电阻与原来相等为100 ，故C正确，A、B、D错误.6.【解析】电压、电流读数时用中间刻度线，电压表读数为6.5 V,电流表读数为65 mA，欧姆表读数用上面刻度线，读数为8102 .答案：（1）6.5 （2）65 （3）81027.【解析】由于I,所以-300 =100 .答案：300 100 8.【解析】由A、C间的阻值状况可知，A、C间明显为一只电阻；由B、C间阻值状况和二极管的单向导电性可知，B、C间应是一只二极管，且B接负极，C接正极；由A、B间的阻值状况可进一步验证上述推断是合理的，所以盒内元件的连接状况如图所示.答案：见解析图【方法技巧】 四种方法突破黑盒子问题黑盒子问题是对多用电表使用的综合考查，解答该类问题时留意把握以下几点：（1）直流电源的探测:将多用电表旋转到直流电压挡，用两个表笔去接触任意两个接线柱，若电表均不偏转，表示内部无电源，只要有一次偏转，就表示内部有电源.（2）电阻的探测：将多用电表旋到欧姆挡，用两个表笔去接触两个接线柱，若欧姆表测得有电阻，然后将红黑表笔反接，若反接后欧姆表的示数和前面一样，表示两个接线柱之间是电阻.（3）二极管的探测：将多用电表旋到欧姆挡，用两个表笔去接触两个接线柱，若欧姆表测得有电阻(或无穷大)，然后将红黑表笔反接，若反接后欧姆表的示数无穷大（或有肯定阻值），表示两个接线柱之间是二极管.(4)电容器元件的探测：将多用电表旋到欧姆挡，用两个表笔去接触两个电极，刚开头测量时，电阻很小，指针偏角很大，待稳定后，电阻无穷大.
