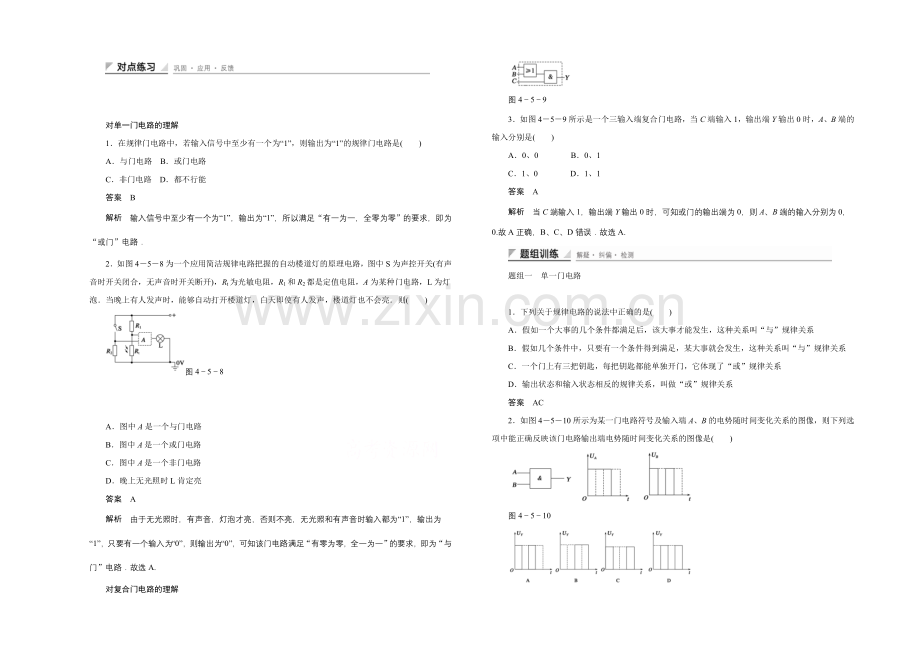

对单一门电路的理解
1．在规律门电路中，若输入信号中至少有一个为“1”，则输出为“1”的规律门电路是(　　)
A．与门电路 B．或门电路
C．非门电路 D．都不行能
答案　B
解析　输入信号中至少有一个为“1”，输出为“1”，所以满足“有一为一，全零为零”的要求，即为“或门”电路．
2．如图4－5－8为一个应用简洁规律电路把握的自动楼道灯的原理电路，图中S为声控开关(有声音时开关闭合，无声音时开关断开)，Rt为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为灯泡．当晚上有人发声时，能够自动打开楼道灯，白天即使有人发声，楼道灯也不会亮．则(　　)
图4－5－8

A．图中A是一个与门电路
B．图中A是一个或门电路
C．图中A是一个非门电路
D．晚上无光照时L肯定亮
答案　A
解析　由于无光照时，有声音，灯泡才亮，否则不亮，无光照和有声音时输入都为“1”，输出为“1”，只要有一个输入为“0”，则输出为“0”，可知该门电路满足“有零为零，全一为一”的要求，即为“与门”电路．故选A.
对复合门电路的理解

图4－5－9
3．如图4－5－9所示是一个三输入端复合门电路，当C端输入1，输出端Y输出0时，A、B端的输入分别是(　　)
A．0、0 　　　B．0、1
C．1、0 　　　D．1、1
答案　A
解析　当C端输入1，输出端Y输出0时，可知或门的输出端为0，则A、B端的输入分别为0，0.故A正确，B、C、D错误．故选A.

题组一　单一门电路

1．下列关于规律电路的说法中正确的是(　　)
A．假如一个大事的几个条件都满足后，该大事才能发生，这种关系叫“与”规律关系
B．假如几个条件中，只要有一个条件得到满足，某大事就会发生，这种关系叫“与”规律关系
C．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了“或”规律关系
D．输出状态和输入状态相反的规律关系，叫做“或”规律关系
答案　AC
2．如图4－5－10所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则下列选项中能正确反映该门电路输出端电势随时间变化关系的图像是(　　)

图4－5－10

答案　A
解析　题图为与门电路，所以A、B输入端都是高电势时，输出才为高电势，故A正确．

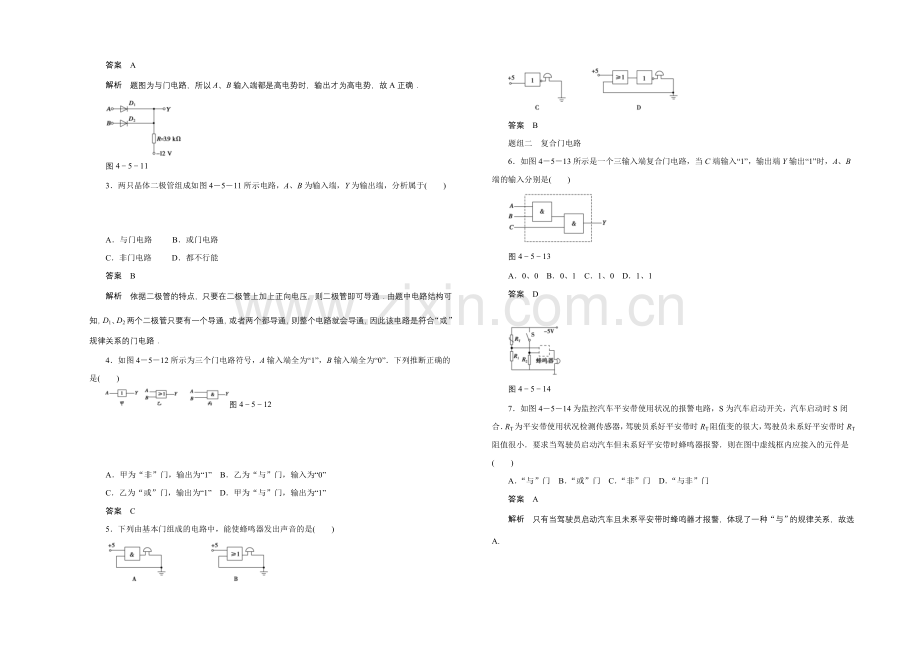

图4－5－11
3．两只晶体二极管组成如图4－5－11所示电路，A、B为输入端，Y为输出端，分析属于(　　)

A．与门电路 　B．或门电路
C．非门电路 　D．都不行能
答案　B
解析　依据二极管的特点，只要在二极管上加上正向电压，则二极管即可导通．由题中电路结构可知，D1、D2两个二极管只要有一个导通，或者两个都导通，则整个电路就会导通，因此该电路是符合“或”规律关系的门电路．
4．如图4－5－12所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列推断正确的是(　　)
图4－5－12

A．甲为“非”门，输出为“1” B．乙为“与”门，输入为“0”
C．乙为“或”门，输出为“1” D．甲为“与”门，输出为“1”
答案　C
5．下列由基本门组成的电路中，能使蜂鸣器发出声音的是(　　)

答案　B
题组二　复合门电路
6．如图4－5－13所示是一个三输入端复合门电路，当C端输入“1”，输出端Y输出“1”时，A、B端的输入分别是(　　)

图4－5－13
A．0、0 B．0、1 C．1、0 D．1、1
答案　D

图4－5－14
7．如图4－5－14为监控汽车平安带使用状况的报警电路，S为汽车启动开关，汽车启动时S闭合．RT为平安带使用状况检测传感器，驾驶员系好平安带时RT阻值变的很大，驾驶员未系好平安带时RT阻值很小．要求当驾驶员启动汽车但未系好平安带时蜂鸣器报警．则在图中虚线框内应接入的元件是(　　)
A．“与”门 B．“或”门 C．“非”门 D．“与非”门
答案　A
解析　只有当驾驶员启动汽车且未系平安带时蜂鸣器才报警，体现了一种“与”的规律关系，故选A.

图4－5－15
8．如图4－5－15所示由门电路组成的电路，输出端为“1”，指示灯L亮，输出端为“0”，指示灯L不亮，现要使灯L亮，则A、B两输入端分别是(　　)
A．“1”、“1” B．“0”、“0” C．“1”、“0” D．“0”、“1”
答案　B
解析　要使灯L亮，“非”门的输出应当为“1”，故“非”门的输入为“0”；故“或”门的两个输入端都应当为零．
题组三　综合题组
9．如图4－5－16所示，低电位报警器由两个基本的门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报．其中(　　)
图4－5－16

A．甲是“与”门，乙是“非”门
B．甲是“或”门，乙是“非”门
C．甲是“与”门，乙是“或”门
D．甲是“或”门，乙是“与”门
答案　B
解析　若甲是“与”门，乙是“非”门，不管输入电压为低电压(“0”)还是高电压(“1”)，经过“与”门后输出为(“0”)低电压，经过“非”门后输出高电压(“1”)，蜂鸣器都会发出警报．故A错误．若甲是“或”门，乙是“非”门，当输入电压为低电压(“0”)，经过“或”门输出为低电压(“0”)，经过“非”门输出为高电压(“1”)，蜂鸣器发出警报，当输入为高电压(“1”)，经过“或”门输出为高电压(“1”)，经过“非”门输出为低电压(“0”)，蜂鸣器不发出警报．故B正确．乙不会是“或”门和“与”门，故C、D错误．故选B.
10．如图4－5－17为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的规律电路，虚线框甲内应选用________门电路，虚线框乙内应选用________门电路．(选填“与”“非”或“或”)
图4－5－17

答案　或　或
解析　由题意知，一扇门、两扇窗只要一个不闭合，报警器就会报警，符合只要满足一个条件，结果就能发生的特点，所以甲、乙框内电路应当是“或”门．
11．如图4－5－18所示表示输入端A、B的电势随时间变化的关系，假如它是“或”门电路的输入端，请在坐标系中画出输出端的电势随时间变化的关系．

图4－5－18

答案　见解析图
解析　“或”电路应符合“或”规律关系，故UA、UB中任何一个有输入电压时就会有输出电压．

12．在举重竞赛中，有甲、乙、丙三名裁判，其中甲为主裁判，乙、丙为副裁判，当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后，才可发出合格信号．试列出真值表．
答案　见解析
解析　设甲、乙、丙三名裁判的裁判意见为规律变量A、B、C，裁判结果为Y，并且对于A、B、C，设判上举合格为规律“1”，不合格为规律“0”．对于Y，设上举合格为规律“1”，不合格为规律“0”．
依据题意及综合上述假设列出真值表如下表所示.
A
B
C
Y
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
1
1
1
1
