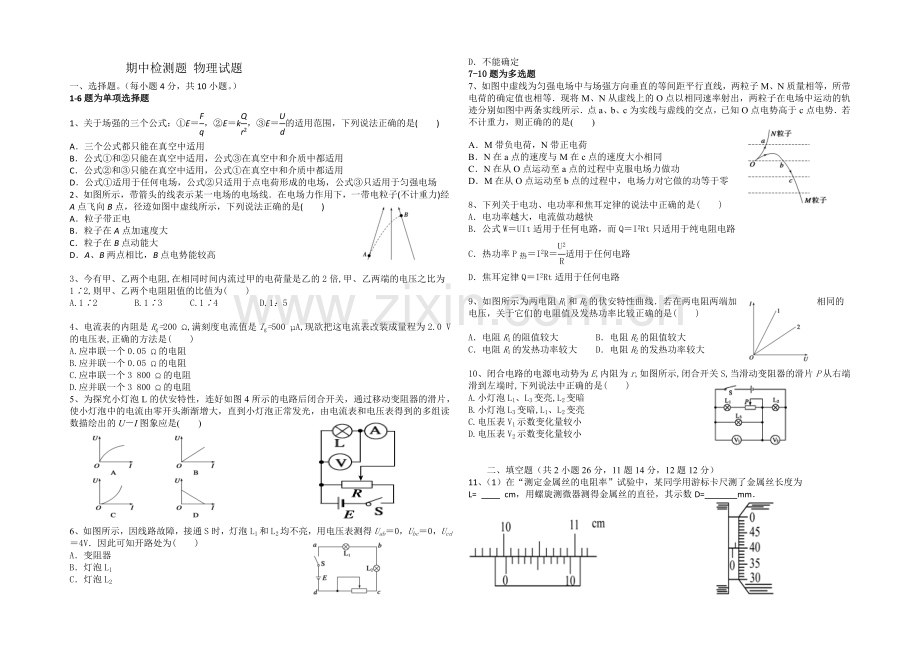

期中检测题 物理试题
一、选择题。（每小题4分，共10小题。）
1-6题为单项选择题
1、关于场强的三个公式：①E＝，②E＝k，③E＝的适用范围，下列说法正确的是( )
A．三个公式都只能在真空中适用
B．公式①和②只能在真空中适用，公式③在真空中和介质中都适用
C．公式②和③只能在真空中适用，公式①在真空中和介质中都适用
D．公式①适用于任何电场，公式②只适用于点电荷形成的电场，公式③只适用于匀强电场
2、如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子(不计重力)经A点飞向B点，径迹如图中虚线所示，下列说法正确的是( )
A．粒子带正电
B．粒子在A点加速度大
C．粒子在B点动能大
D．A、B两点相比，B点电势能较高
3、今有甲、乙两个电阻,在相同时间内流过甲的电荷量是乙的2倍,甲、乙两端的电压之比为1∶2,则甲、乙两个电阻阻值的比值为( )
A.1∶2 B.1∶3 C.1∶4 D.1：5
4、电流表的内阻是Rg=200 Ω,满刻度电流值是Ig=500 μA,现欲把这电流表改装成量程为2.0 V的电压表,正确的方法是( )
A.应串联一个0.05 Ω的电阻
B.应并联一个0.05 Ω的电阻
C.应串联一个3 800 Ω的电阻
D.应并联一个3 800 Ω的电阻
5、为探究小灯泡L的伏安特性，连好如图4所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开头渐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是( )
6、如图所示，因线路故障，接通S时，灯泡L1和L2均不亮，用电压表测得Uab＝0，Ubc＝0，Ucd＝4V．因此可知开路处为( )
A．变阻器
B．灯泡L1
C．灯泡L2
D．不能确定
7-10题为多选题
7、如图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的确定值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c点电势．若不计重力，则正确的的是( )
A．M带负电荷，N带正电荷
B．N在a点的速度与M在c点的速度大小相同
C．N在从O点运动至a点的过程中克服电场力做功
D．M在从O点运动至b点的过程中，电场力对它做的功等于零
8、下列关于电功、电功率和焦耳定律的说法中正确的是( )
A．电功率越大，电流做功越快
B．公式W＝UIt适用于任何电路，而Q＝I2Rt只适用于纯电阻电路
C．热功率P热＝I2R＝适用于任何电路
D．焦耳定律Q＝I2Rt适用于任何电路
9、如图所示为两电阻R1和R2的伏安特性曲线．若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )
A．电阻R1的阻值较大 B．电阻R2的阻值较大
C．电阻R1的发热功率较大 D．电阻R2的发热功率较大
10、闭合电路的电源电动势为E,内阻为r,如图所示,闭合开关S,当滑动变阻器的滑片P从右端滑到左端时,下列说法中正确的是( )
A.小灯泡L1、L3变亮,L2变暗
B.小灯泡L3变暗,L1、L2变亮
C.电压表V1示数变化量较小
D.电压表V2示数变化量较小
二、填空题（共2小题26分，11题14分，12题12分）
11、（1）在“测定金属丝的电阻率”试验中，某同学用游标卡尺测了金属丝长度为
L=
cm，用螺旋测微器测得金属丝的直径，其示数D= 0.900mm．

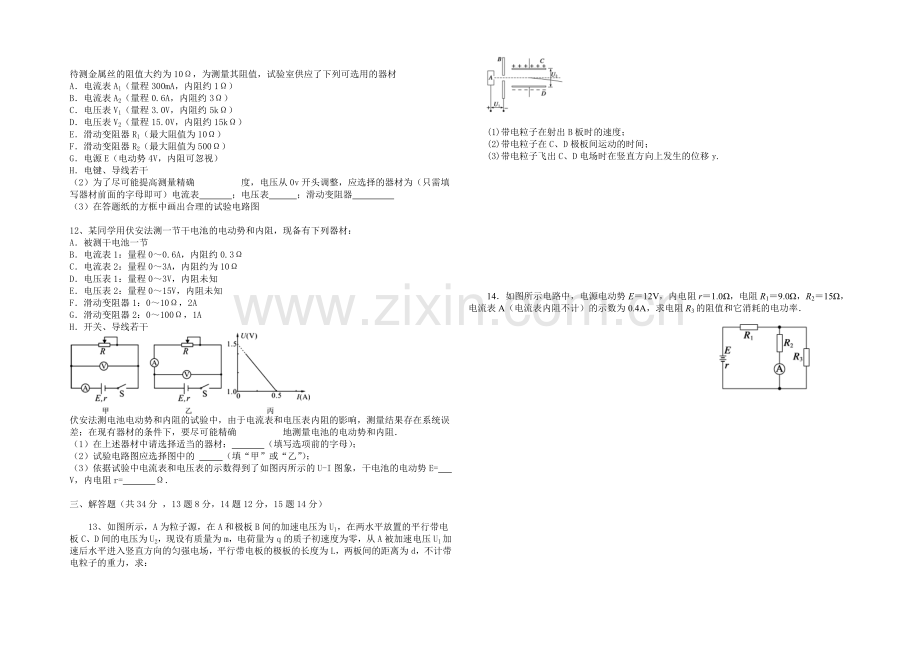

待测金属丝的阻值大约为10Ω，为测量其阻值，试验室供应了下列可选用的器材
A．电流表A1（量程300mA，内阻约1Ω）
B．电流表A2（量程0.6A，内阻约3Ω）
C．电压表V1（量程3.0V，内阻约5kΩ）
D．电压表V2（量程15.0V，内阻约15kΩ）
E．滑动变阻器R1（最大阻值为10Ω）
F．滑动变阻器R2（最大阻值为500Ω）
G．电源E（电动势4V，内阻可忽视）
H．电键、导线若干
（2）为了尽可能提高测量精确度，电压从0v开头调整，应选择的器材为（只需填写器材前面的字母即可）电流表 A；电压表 C；滑动变阻器
E（3）在答题纸的方框中画出合理的试验电路图
12、某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A．被测干电池一节
B．电流表1：量程0～0.6A，内阻约0.3Ω
C．电流表2：量程0～3A，内阻约为10Ω
D．电压表1：量程0～3V，内阻未知
E．电压表2：量程0～15V，内阻未知
F．滑动变阻器1：0～10Ω，2A
G．滑动变阻器2：0～100Ω，1A
H．开关、导线若干
伏安法测电池电动势和内阻的试验中，由于电流表和电压表内阻的影响，测量结果存在系统误差；在现有器材的条件下，要尽可能精确地测量电池的电动势和内阻．
（1）在上述器材中请选择适当的器材： ABDF（填写选项前的字母）；
（2）试验电路图应选择图中的 乙（填“甲”或“乙”）；
（3）依据试验中电流表和电压表的示数得到了如图丙所示的U-I图象，干电池的电动势E= 1.5V，内电阻r= 1Ω．
三、解答题（共34分 ，13题8分，14题12分，15题14分）
13、如图所示，A为粒子源，在A和极板B间的加速电压为U1，在两水平放置的平行带电板C、D间的电压为U2，现设有质量为m，电荷量为q的质子初速度为零，从A被加速电压U1加速后水平进入竖直方向的匀强电场，平行带电板的极板的长度为L，两板间的距离为d，不计带电粒子的重力，求：
(1)带电粒子在射出B板时的速度；
(2)带电粒子在C、D极板间运动的时间；
(3)带电粒子飞出C、D电场时在竖直方向上发生的位移y.
14．如图所示电路中，电源电动势E＝12V，内电阻r＝1.0Ω，电阻R1＝9.0Ω，R2＝15Ω，电流表A（电流表内阻不计）的示数为0.4A，求电阻R3的阻值和它消耗的电功率．
15、一台电风扇，内阻为20Ω，接上220V电压后，消耗功率66W．求：
(1)电风扇正常工作时通过风扇电动机的电流强度；
(2)电风扇工作时，转化为机械能的功率和内能的功率，电动机的效率．
(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？
参考答案
一选择题。每小题4分，共10分
1D 2D 3C 4C 5C 6A 7 BD 8 AD 9 BC 10 BD
二、填空题，共26分。
11、每空2分（1）10.02 0.900 （2）A C E (3)分压外接4分
12、（1）ABDFH 6分(2)乙 2分 （3）1.5 1.0 4分
三、解答题。共34分。
13、答案 (1) (2)L (3)
解析 (1)带电粒子由A到B，设到B板的速度为v
依据动能定理：W＝Ek2－Ek1
U1q＝mv2/2，v＝ …………………………2
(2)粒子进入C、D电场后水平方向做匀速直线运动，则
L＝vt，t＝L/v＝L.…………………………2
(3)粒子在竖直方向做初速度为零的匀加速直线运动，加速度为
Eq＝ma，E＝U2/d，所以a＝.…………………………2
粒子进入C、D电场在竖直方向发生的位移
y＝at2＝(L)2＝.………………………………2
14、答案 30Ω 1.2W
解析 并联电路的电压U2＝I2R2＝6V， ………………2
闭合电路欧姆定律E＝U2＋I(R1＋r)得 …………………………2
流过电源的电流为I＝0.6A， ………………2
流过R3的电流I3＝I－I2＝0.2A， ……………………2
R3的阻值为R3＝＝＝30Ω， …………………………2
消耗的功率是P3＝U3I3＝1.2W . ……………………2
15、答案 (1)0.3A (2)1.8W 64.2W 97.3%
(3)11A 2420W 2420W
解析 (1)由于P入＝IU所以I＝＝A＝0.3A ……………………2
(2)电风扇正常工作时转化为内能的功率
P热＝I2R＝0.32×20W＝1.8W …………………………2
电风扇正常工作时转化为机械能的功率
P机＝P入－P内＝66W－1.8W＝64.2W ……………………2
电风扇正常工作时的效率
η＝＝×100%≈97.3% …………………………2
(3)电风扇风叶被卡住后通过电风扇的电流
I＝＝A＝11A ………………………………2
电动机消耗的电功率
P＝IU＝11×220W＝2420W …………………………2
电动机发热功率
P热＝I2R＝112×20W＝2420W. ……………………………………2
